Мерседес-Бенц SLK (родстер).
Обзор систем кондиционирования воздуха
Быстрый доступ
Общие указания
Придерживайтесь рекомендованных установок,
приведенных на следующих страницах. Иначе
могут запотеть стекла.
Во избежание запотевания стекол:
-
выключайте систему кондиционирования воздуха лишь на короткое время,
-
включайте режим рециркуляции воздуха лишь на короткое время,
-
включайте функцию "Охлаждение с осушением воздуха",
-
при необходимости кратковременно включите функцию "Оттаивание ветрового стекла".
Система кондиционирования воздуха регулирует
температуру и влажность воздуха в салоне
автомобиля и фильтрует нежелательные
вещества из воздуха.
Система кондиционирования воздуха
функционирует только при работающем
двигателе. Ее оптимальное функционирование
обеспечивается только при закрытых боковых
стеклах и закрытом верхнем люке.
Функция "Режим использования остаточного
тепла двигателя" может быть включена или
выключена только при выключенном зажигании подробнее.
В жаркую погоду коротко проветрите
автомобиль. Благодаря этому
ускоряется процесс охлаждения салона
и быстрее устанавливается требуемая
температура.
Встроенный фильтр в значительной
степени улавливает частицы пыли и
сажу и полностью – цветочную пыльцу.
Дополнительно в воздухе снижается
содержание газообразных вредных
веществ и запахов. Загрязненный
фильтр ограничивает подачу свежего
воздуха в автомобиль. Поэтому
соблюдайте интервалы замены фильтра,
приведенные в "Сервисной книжке".
Они зависят от атмосферных
воздействий, например, сильного
загрязнения воздуха, и могут быть
короче по сравнению с данными,
приведенными в "Сервисной книжке".
Вверх

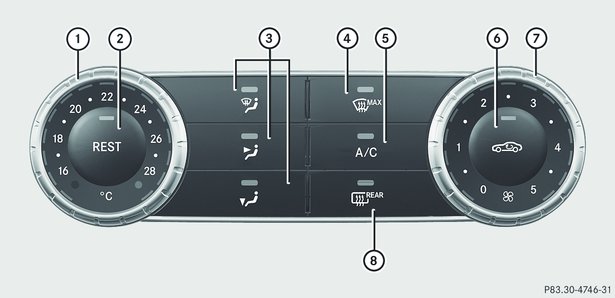

Панель управления системой кондиционирования воздуха
 |
Установка температуры подробнее |
 |
Включение или выключение режима использования остаточного тепла двигателя подробнее |
 |
Установка распределения воздуха подробнее |
 |
Оттаивание ветрового стекла подробнее |
 |
Включение или выключение охлаждения с осушением воздуха подробнее |
 |
Включение или выключение режима рециркуляции воздуха подробнее |
 |
Установка подачи воздуха подробнее |
 |
Включение или выключение системы обогрева заднего стекла подробнее |
Вверх
Информация об использовании системы кондиционирования воздуха
Система кондиционирования воздуха
Ниже приведены указания и рекомендации по
оптимальному использованию системы
кондиционирования воздуха.
-
Включите охлаждение с осушением воздуха при помощи кнопки
.
Контрольная лампа на кнопке
загорается. -
Установите температуру на 22
. -
Рекомендация для распределения воздуха в зимний период: установите положения
и
.Рекомендация для распределения воздуха в летний период: установите положение
. -
Используйте функцию "Оттаивание ветрового стекла" только в течение короткого времени, пока не оттает ветровое стекло.
-
Включайте функцию "Режим рециркуляции воздуха" только на короткое время, например, при проникновении неприятных запахов снаружи в автомобиль или в туннеле. Иначе ввиду непоступления свежего воздуха в режиме рециркуляции воздуха могут запотеть стекла.
Функция пуска / выключения двигателя ECO
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает только с пониженной
мощностью. При необходимости полной мощности
системы кондиционирования воздуха Вы можете
выключить функцию пуска / выключения
двигателя ECO при помощи кнопки ECO подробнее.
Вверх

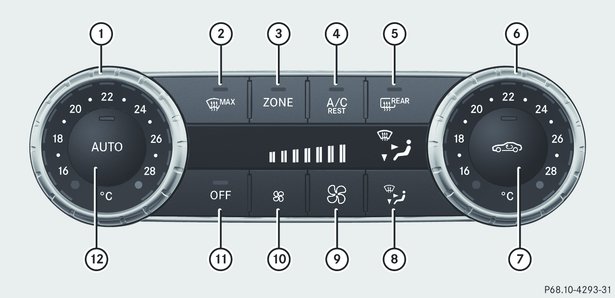

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (2-зональной)
|
|
Установка температуры слева подробнее |
|
|
Оттаивание ветрового стекла подробнее |
|
|
Включение или выключение функции ZONE подробнее |
|
|
Включение или выключение охлаждения с осушением воздуха подробнее |
| Включение или выключение режима использования остаточного тепла двигателя подробнее | |
|
|
Включение или выключение системы обогрева заднего стекла подробнее |
|
|
Установка температуры справа подробнее |
|
|
Включение или выключение режима рециркуляции воздуха подробнее |
|
|
Установка распределения воздуха подробнее |
 |
Увеличение подачи воздуха подробнее |
 |
Уменьшение подачи воздуха подробнее |
 |
Включение / выключение системы кондиционирования воздуха подробнее |
 |
Автоматический режим работы системы кондиционирования воздуха подробнее |
Вверх
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"
Автоматизированная система кондиционирования воздуха
Ниже приведены указания и рекомендации по
оптимальному использованию автоматизированной
системы кондиционирования воздуха "ТЕРМОТРОНИК".
-
Включайте систему кондиционирования воздуха при помощи кнопок
и
на
панели управления системой
кондиционирования воздуха. Контрольные
лампы на кнопках
и загораются. -
Установите температуру на 22.
-
Используйте функцию "Оттаивание ветрового стекла" только в течение короткого времени, пока не оттает ветровое стекло.
-
Включайте функцию "Режим рециркуляции воздуха" только на короткое время, например, при проникновении неприятных запахов снаружи в автомобиль или в туннеле. Иначе ввиду непоступления свежего воздуха в режиме рециркуляции воздуха могут запотеть стекла.
-
Если Вы хотите перенять установки температуры на стороне водителя для стороны переднего пассажира, пользуйтесь функцией ZONE. Контрольная лампа на кнопке
гаснет. -
Для отопления или вентиляции салона автомобиля при выключенном зажигании пользуйтесь функцией "Режим использования остаточного тепла двигателя". Функция "Режим использования остаточного тепла двигателя" может быть включена или выключена только при выключенном зажигании.
Функция пуска / выключения двигателя ECO
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости полной мощности
системы кондиционирования воздуха Вы можете
выключить функцию пуска / выключения
двигателя ECO с помощью кнопки ECO подробнее.
Управление системами кондиционирования воздуха
Быстрый доступ
Включение или выключение системы кондиционирования воздуха
Общие указания
При выключенной системе кондиционирования
воздуха подача и циркуляция воздуха
отключены. Стекла могут запотеть. Поэтому
выключайте систему кондиционирования воздуха
лишь на короткое время.
Включайте систему кондиционирования
воздуха преимущественно с помощью
кнопки
подробнее.
подробнее.Система кондиционирования воздуха
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
.
Контрольная лампа на кнопке
загорается.
Подача и распределение воздуха
регулируются автоматически.
загорается.
Подача и распределение воздуха
регулируются автоматически.
Или:
Нажмите кнопку
.
.
Контрольная лампа на кнопке
гаснет.
Снова восстанавливаются выбранные
ранее установки.
гаснет.
Снова восстанавливаются выбранные
ранее установки.
Выключение: нажмите на
кнопку
.
.
Контрольная лампа на кнопке
загорается.
загорается.
Вверх
Включение или выключение охлаждения с осушением воздуха
Общие указания
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле в жаркую погоду не производится.
Кроме того, осушение воздуха в автомобиле не
производится. Стекла запотевают быстрее.
Поэтому выключайте функцию "Охлаждение с
осушением воздуха" лишь на короткое время.
Функция "Охлаждение с осушением воздуха"
функционирует только при работающем
двигателе. Охлаждение и осушение воздуха в
автомобиле производится в соответствии с
выбранной температурой.
При включенном режиме охлаждения под днищем
автомобиля может скапливаться конденсат. Это
нормальное явление и не является признаком
дефекта.
Включение / выключение
Включение: нажмите на кнопку
или .
или .
Контрольная лампа на кнопке
или загорается.
или загорается.
Выключение: нажмите на
кнопку
или .
или .
Контрольная лампа на кнопке
или гаснет.
Охлаждение с осушением воздуха
выключается с задержкой.
или гаснет.
Охлаждение с осушением воздуха
выключается с задержкой.Проблемы с функцией "Охлаждение с осушением воздуха"
|
Проблема |
Возможные причины и последствия
|
|---|---|
|
Контрольная лампа на кнопке
или мигает
три раза или остается выключенной.
Охлаждение с осушением воздуха
больше не поддается включению. |
Охлаждение с осушением воздуха
отключено из-за неисправности.
Обратитесь в
специализированную
мастерскую с
квалифицированным
персоналом.
|
Решения
Вверх
Автоматический режим работы системы кондиционирования воздуха
Общие указания
Автоматический режим имеется только у
автоматизированной системы кондиционирования
воздуха "ТЕРМОТРОНИК".
В автоматическом режиме установленная
температура автоматически поддерживается
постоянной. С этой целью производится
автоматическая адаптация температуры
поступающего воздуха, а также подачи и
распределения воздуха.
Автоматический режим функционирует
оптимально при включенной функции
"Охлаждение с осушением воздуха". При
необходимости охлаждение с осушением воздуха
может быть выключено.
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле в жаркую погоду не производится.
Кроме того, осушение воздуха в автомобиле не
производится. Стекла запотевают быстрее.
Поэтому выключайте функцию "Охлаждение с
осушением воздуха" лишь на короткое время.
Автоматическая регулировка
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение: нажмите на кнопку
.
.
Контрольная лампа на кнопке
загорается.
Автоматический режим подачи и
распределения воздуха включается.
загорается.
Автоматический режим подачи и
распределения воздуха включается.
Переключение на ручной режим: нажмите
на кнопку
.
.
Или:
Нажмите на кнопку
или
.
или .
Контрольная лампа на кнопке
гаснет.
гаснет.
Вверх
Установка температуры
Система кондиционирования воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
.
Если Вы поворачиваете
регулятор
влево
до самой низкой
установки температуры,
то в зависимости от
температуры наружного
воздуха возможно
автоматическое включение
режима рециркуляции
воздуха.
влево
до самой низкой
установки температуры,
то в зависимости от
температуры наружного
воздуха возможно
автоматическое включение
режима рециркуляции
воздуха.Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Вы можете устанавливать температуру отдельно
для сторон водителя и переднего пассажира.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
.
Если Вы поворачиваете
регуляторы
и влево
до самой низкой
установки температуры,
то в зависимости от
температуры наружного
воздуха возможно
автоматическое включение
режима рециркуляции
воздуха.
и влево
до самой низкой
установки температуры,
то в зависимости от
температуры наружного
воздуха возможно
автоматическое включение
режима рециркуляции
воздуха.
Вверх
Установка распределения воздуха
Система кондиционирования воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите на одну или несколько
кнопок
, .
, .
Соответствующая контрольная лампа
загорается.
| Вы можете установить следующие положения распределения воздуха: | |
|---|---|
|
|
Воздух направляется через дефлекторы
оттаивания стекол.
|
|
|
Воздух направляется через дефлекторы
в пространстве для ног.
|
|
|
Воздух направляется через средние и
боковые дефлекторы.
|
Возможно одновременное активирование
нескольких положений распределения
воздуха. Для этого нажмите на
несколько кнопок распределения
воздуха. В таком случае воздух
направляется через различные
вентиляционные дефлекторы.
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажимайте на кнопку
до
тех пор, пока на дисплее не появится
требуемый символ.
до
тех пор, пока на дисплее не появится
требуемый символ.| Вы можете установить следующие положения распределения воздуха: | |
|---|---|
|
|
Воздух направляется через средние и
боковые дефлекторы.
|
|
|
Воздух направляется через дефлекторы
в пространстве для ног.
|
 |
Воздух направляется через средние и
боковые дефлекторы и дефлекторы в
пространстве для ног.
|
|
|
Воздух направляется через дефлекторы
оттаивания стекол.
|
 |
Воздух направляется через дефлекторы
оттаивания стекол, средние и боковые
дефлекторы.
|
 |
Воздух направляется через дефлекторы
оттаивания стекол и дефлекторы в
пространстве для ног.
|
|
|
Воздух направляется через дефлекторы
оттаивания стекол, средние и боковые
дефлекторы и дефлекторы в
пространстве для ног.
|
Независимо от выбранного
распределения воздуха воздух всегда
направляется через боковые
дефлекторы. Закрывание боковых
дефлекторов возможно только путем
полного закрывания регулируемых
крестовидных сопел в боковых
дефлекторах подробнее.
Вверх
Установка подачи воздуха
Система кондиционирования воздуха
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Поверните ключ в замке зажигания в
положение 2 подробнее.
Увеличение или уменьшение: нажмите
на кнопку
или .
или .
Вверх
Включение или выключение функции ZONE
Эта функция имеется только в
автоматизированной системе кондиционирования
воздуха "ТЕРМОТРОНИК".
Включение: нажмите на кнопку
.
.
Контрольная лампа на кнопке
загорается.
Установка температуры, произведенная
для стороны водителя, не
перенимается для стороны переднего
пассажира.
загорается.
Установка температуры, произведенная
для стороны водителя, не
перенимается для стороны переднего
пассажира.
Выключение: нажмите на
кнопку
.
.
Контрольная лампа на кнопке
гаснет.
Установка температуры, произведенная
для стороны водителя, перенимается
для стороны переднего пассажира.
гаснет.
Установка температуры, произведенная
для стороны водителя, перенимается
для стороны переднего пассажира.
Вверх
Оттаивание ветрового стекла
Общие указания
Вы можете использовать эту функцию для
оттаивания ветрового стекла или для
устранения запотевания с внутренней стороны
ветрового и боковых стекол.
Выключайте функцию "Оттаивание ветрового
стекла" сразу же после оттаивания и
исчезновения запотевания ветрового стекла.
Включение или выключение функции "Оттаивание ветрового стекла"
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
.
Контрольная лампа на кнопке
загорается.
загорается.
Система кондиционирования воздуха
включает следующие функции:
-
Увеличение подачи воздуха
-
Повышение температуры
-
Распределение воздуха на ветровое стекло и передние боковые стекла
-
Выключение режима рециркуляции воздуха
Выключение: нажмите на
кнопку
.
.
Контрольная лампа на кнопке
гаснет.
Снова восстанавливаются выбранные
ранее установки. Режим рециркуляции
воздуха остается выключенным.
гаснет.
Снова восстанавливаются выбранные
ранее установки. Режим рециркуляции
воздуха остается выключенным.
Или:
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажмите на кнопку
.
.
Контрольная лампа на кнопке
гаснет.
Подача и распределение воздуха
регулируются автоматически.
гаснет.
Подача и распределение воздуха
регулируются автоматически.
Вверх
Устранение запотевания стекол
Запотевание стекол изнутри
Включите функцию "Охлаждение с
осушением воздуха"
или .
или .
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": включите
автоматический режим
.
.
Если запотевание стекол не исчезает:
включите функцию "Оттаивание
ветрового стекла"
.
.
Пользуйтесь этой
функцией только короткое
время, пока не исчезнет
запотевание ветрового
стекла.
Запотевание стекол снаружи
Включите стеклоочистители.
Система кондиционирования воздуха:
нажмите на кнопку
или .
или .
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажмите на кнопку
и
держите ее нажатой до тех пор, пока
на дисплее не появится
или .
и
держите ее нажатой до тех пор, пока
на дисплее не появится
или .
Пользуйтесь этой
функцией только короткое
время, пока не исчезнет
запотевание ветрового
стекла.
Вверх
Система обогрева заднего стекла
Общие указания
Система обогрева заднего стекла потребляет
много электроэнергии. Поэтому выключайте ее
сразу же после исчезновения запотевания. В
противном случае автоматическое отключение
системы обогрева заднего стекла происходит
только через несколько минут.
При недостаточном напряжении бортовой сети
система обогрева заднего стекла может
отключиться.
Включение / выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите кнопку
.
.
Контрольная лампа на кнопке
загорается
или гаснет.
загорается
или гаснет.Проблемы с системой обогрева заднего стекла
|
Проблема |
Возможные причины и последствия
|
|---|---|
|
Контрольная лампа на кнопке
мигает.
Система обогрева заднего стекла
выключилась преждевременно или не
поддается включению. |
Напряжение бортовой сети упало
ниже нормы, так как включено
слишком большое число
потребителей электроэнергии.
Выключите ненужные
потребители
электроэнергии,
например, лампу для
чтения, внутреннее
освещение или систему
обогрева сидений.
При достаточном уровне
зарядки аккумуляторной
батареи система обогрева
заднего стекла снова
поддается включению.
Крыша открыта.
Закройте верхний люк.
После закрывания крыши
система обогрева заднего
стекла снова поддается
включению.
|
Вверх
Включение или выключение режима рециркуляции воздуха
Общие указания
При включении режима рециркуляции воздуха
стекла запотевают быстрее, в особенности при
низкой температуре наружного воздуха. Во
избежание запотевания стекол включайте режим
рециркуляции воздуха только на короткое
время.
Включение / выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
.
Контрольная лампа на кнопке
загорается.
загорается.
Режим рециркуляции
воздуха включается
автоматически при
высокой температуре
наружного воздуха или
при высоком наружном
содержании ОГ (только
при оснащении
автоматизированной
системой
кондиционирования
воздуха "ТЕРМОТРОНИК").
При автоматическом
включении режима
рециркуляции воздуха
контрольная лампа на
кнопке
не
загорается. Примерно
через 30 минут
начинается частичная
подача приточного
воздуха.
не
загорается. Примерно
через 30 минут
начинается частичная
подача приточного
воздуха.
Выключение: нажмите на
кнопку
.
.
Контрольная лампа на кнопке
гаснет.
гаснет.
Режим рециркуляции
воздуха автоматически
выключается примерно
через:
-
пять минут при температуре наружного воздуха ниже примерно 5
-
пять минут, если охлаждение с осушением воздуха выключено
-
30 минут при температуре наружного воздуха выше примерно 5 и
включенной
функции
"Охлаждение с
осушением
воздуха"
Вверх
Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздуха
Комфортабельное закрывание: нажмите
на кнопку
и
держите ее нажатой до тех пор, пока
боковые стекла полностью не
закроются.
и
держите ее нажатой до тех пор, пока
боковые стекла полностью не
закроются.
Контрольная лампа на кнопке
загорается.
Режим рециркуляции воздуха
включается.
загорается.
Режим рециркуляции воздуха
включается.
Если при комфортабельном закрывании части
тела находятся в зоне закрывания, то
действуйте следующим образом:
Отпустите кнопку
.
.
Боковые стекла останавливаются.
Для открывания или закрывания
боковых стекол нажмите на кнопку
.
.
Указания по
автоматической функции
реверса для боковых
стекол – см. здесь подробнее.
Комфортабельное открывание: нажмите
на кнопку
и
держите ее нажатой до тех пор, пока
не откроются боковые стекла. Боковые
стекла перемещаются в первоначальное
положение.
и
держите ее нажатой до тех пор, пока
не откроются боковые стекла. Боковые
стекла перемещаются в первоначальное
положение.
Контрольная лампа на кнопке
гаснет.
Режим рециркуляции воздуха
выключается.
гаснет.
Режим рециркуляции воздуха
выключается.
Если после
комфортабельного
закрывания Вы открываете
боковые стекла вручную,
то при комфортабельном
открывании они остаются
в этом положении.
Вверх
Включение или выключение режима использования остаточного тепла двигателя
Общие указания
После выключения двигателя его остаточного
тепла достаточно для обогрева стоящего
автомобиля в течение примерно 30 минут.
Продолжительность обогрева зависит от
установленной температуры в салоне.
Включение / выключение
Поверните ключ в замке зажигания в
положение 0 или
выньте подробнее.
Включение: нажмите на кнопку
или .
или .
Контрольная лампа на кнопке
или загорается.
или загорается.
Независимо от установки
подачи воздуха
вентилятор работает на
низкой ступени.
Если Вы включаете
функцию "Режим
использования
остаточного тепла
двигателя" при высокой
температуре, то
включается только
система вентиляции.
Вентилятор работает на
средней ступени.
Выключение: нажмите на
кнопку
или .
или .
Контрольная лампа на кнопке
или гаснет.
или гаснет.
Режим использования остаточного тепла двигателя
выключается автоматически:
-
примерно через 30 минут,
-
при включении зажигания,
-
при падении напряжения аккумуляторной батареи.
Установка вентиляционных дефлекторов
Быстрый доступ
| Важные указания по технике безопасности |
| Установка средних дефлекторов |
| Установка боковых дефлекторов |
| Установка интенсивности вентилятора дефлекторов системы AIRSCARF |
Важные указания по технике безопасности
Для беспрепятственной подачи в автомобиль
свежего воздуха через вентиляционные дефлекторы
учитывайте следующие указания:
-
Следите за тем, чтобы воздухозаборная решетка на капоте и на стороне переднего пассажира была свободна, например, ото льда, снега или листвы.
-
Ничем не загораживайте вентиляционные дефлекторы и вентиляционные решетки в автомобиле.
С целью регулировки потока воздуха
регулируемые крестовидные сопла в
вентиляционных дефлекторах можно
повернуть в вертикальное или
горизонтальное положение.
Для оптимальной работы системы
кондиционирования воздуха в
автомобиле полностью откройте
вентиляционные дефлекторы и
установите регулируемые крестовидные
сопла в среднее положение.
Вверх
Установка средних дефлекторов
Открывание среднего дефлектора: поверните
регулируемое крестовидное сопло в
одном из средних дефлекторов
влево.
влево.
Закрывание среднего дефлектора: поверните
регулируемое крестовидное сопло в
одном из средних дефлекторов
вправо
до фиксации.
вправо
до фиксации.
Вверх
Установка боковых дефлекторов
|
|
Дефлектор оттаивания бокового стекла |
|
|
Боковой дефлектор |
Открывание бокового дефлектора: поверните
регулируемое крестовидное сопло в
боковом дефлекторе влево.
влево.
Закрывание бокового дефлектора: поверните
регулируемое крестовидное сопло в
боковом дефлекторе
вправо
до фиксации.
вправо
до фиксации.
Вверх
Установка интенсивности вентилятора дефлекторов системы AIRSCARF
Интенсивность вентилятора дефлекторов
системы AIRSCARF
можно
установить при помощи кнопки системы
AIRSCARF подробнее.
можно
установить при помощи кнопки системы
AIRSCARF подробнее.
////////////////////////////////
содержание .. 20 21 22 23 24 25 26 27 ..
