Важные указания по технике безопасности

Радиус действия датчиков

Общие указания

Система "ПАРКТРОНИК" не учитывает препятствия, находящиеся:

• ниже зоны действия датчиков, например людей, животных или предметы,
• выше зоны действия датчиков, например выступающий груз, свесы или погрузочные платформы грузовиков.

Датчики в переднем бампере, слева (пример)

Датчики должны быть свободными от грязи, льда или налипшего мокрого снега. В противном случае их функционирование нарушается. Регулярно очищайте датчики, стараясь не поцарапать и не повредить их подробнее.

Запас хода

Вид сверху (пример)

Передние датчики

По центру	примерно 100 см
По углам	примерно 60 см

Задние датчики

По центру	примерно 120 см
По углам	примерно 80 см

Минимальное расстояние

По центру	примерно 20 см
По углам	примерно 15 см

Если в этой зоне находится препятствие, то загорается соответствующая предупредительная индикация и раздается предупредительный звуковой сигнал. При приближении к объекту на расстояние меньше минимального индикация расстояния может выключиться.

Предупредительная индикация

Предупредительная индикация передней зоны

	Сегменты левой стороны автомобиля
	Сегменты правой стороны автомобиля
	Сегменты индикации готовности к измерению

Предупредительная индикация показывает расстояние между датчиками и препятствием. Предупредительная индикация передней зоны находится на панели приборов над средними вентиляционными дефлекторами. Предупредительная индикация задней зоны находится в задней части салона в обшивке крыши.

Предупредительная индикация каждой стороны автомобиля имеет пять желтых и два красных сегмента. Если загораются желтые сегменты индикации готовности к измерению  , то система "ПАРКТРОНИК" готова к измерению.

Какая предупредительная индикация активируется при работающем двигателе, зависит от положения рычага переключения передач или положения автоматической коробки передач, а также от направления движения автомобиля.

Механическая коробка передач:

Положение рычага переключения передач	Предупредительная индикация
Передача переднего хода или холостой ход	Передняя зона активирована.
Передача заднего хода	Задняя и передняя зоны активированы.

Автоматическая коробка передач:

Положение коробки передач	Предупредительная индикация
"D"	Передняя зона активирована.
"R" или "N"	Задняя и передняя зоны активированы.
"P"	Предупредительная индикация не активирована.

По мере приближения автомобиля к препятствию в зависимости от расстояния до него загораются один или несколько сегментов.

Начиная с:

• шестого сегмента в течение примерно двух секунд звучит прерывистый предупредительный звуковой сигнал,
• седьмого сегмента в течение примерно двух секунд звучит предупредительный звуковой сигнал. Вы достигли минимального расстояния.

Выключение или включение системы "ПАРКТРОНИК"

	Выключение или включение системы "ПАРКТРОНИК"
	Контрольная лампа

Если горит контрольная лампа  , то система "ПАРКТРОНИК" выключена. В этом случае активная система облегчения паркования также недоступна.

Информация

Система "ПАРКТРОНИК" включается автоматически при повороте ключа в замке зажигания в положение 2.



Движение с прицепом

Проблемы с системой "ПАРКТРОНИК"

Проблема	Возможные причины и последствия  Решения
Загораются только красные сегменты предупредительной индикации системы "ПАРКТРОНИК". Дополнительно примерно в течение двух секунд раздается предупредительный звуковой сигнал. После этого система "ПАРКТРОНИК" отключается, и загорается контрольная лампа на кнопке системы "ПАРКТРОНИК".	Система "ПАРКТРОНИК" неисправна и отключилась.   При частом возникновении проблем обратитесь для проверки системы "ПАРКТРОНИК" в специализированную мастерскую с квалифицированным персоналом.
Загораются только красные сегменты предупредительной индикации системы "ПАРКТРОНИК". После этого система "ПАРКТРОНИК" отключается.	Датчики системы "ПАРКТРОНИК" загрязнены или неисправны.   Произведите очистку датчиков системы "ПАРКТРОНИК" подробнее.   Снова включите зажигание. Возможны помехи от другого источника радиоволн или ультразвука.   Проверьте функционирование системы "ПАРКТРОНИК" в другом месте.

Активная система облегчения паркования

Общие указания

Активная система облегчения паркования является электронной системой облегчения паркования с ультразвуковыми датчиками. С целью поиска места парковки производится замер дорожного пространства с обеих сторон Вашего автомобиля. Символ парковки указывает подходящее место парковки. Процесс паркования может быть облегчен путем активного вмешательства системы в процесс управления автомобилем. Дополнительно в распоряжении водителя имеется система "ПАРКТРОНИК" подробнее.

Информация

Активное тормозное воздействие доступно только в автомобилях с автоматической коробкой передач.



Важные указания по технике безопасности

Распознавание места парковки

Объекты, находящиеся выше зоны действия датчиков активной системы облегчения паркования, не распознаются при замере места парковки. Они также не учитываются при расчете процесса паркования. К таким объектам относятся, например, выступающий груз, свесы или погрузочные платформы грузовиков.

ОСТОРОЖНО



Дальнейшая информация о зоне действия – см. здесь подробнее.

Активная система облегчения паркования не оказывает Вам поддержку при наличии мест парковки, расположенных поперечно относительно направления движения, если:

• два места парковки расположены непосредственно рядом друг с другом,
• место парковки находится в непосредственной близости от низкого ограждения, например низкого бордюрного камня,
• Вы выполняете паркование вперед по направлению движения.

Активная система облегчения паркования не оказывает Вам поддержку при наличии мест парковки, расположенных параллельно или поперечно относительно направления движения, если:

• место парковки расположено на бордюрном камне,
• доступ на место парковки преграждают мнимые препятствия, например листва или биобрусчатка,
• площадь, необходимая автомобилю для маневрирования, слишком мала,
• место парковки ограничено препятствием, например деревом, столбом или прицепом.

Найденное место парковки (пример)

	Найденное место парковки слева
	Символ парковки
	Найденное место парковки справа

Активная система облегчения паркования включается автоматически при движении вперед. Система действует при движении на скорости примерно до 35 км/ч. Она автоматически производит поиск и при этом замеряет имеющиеся места парковки с обеих сторон автомобиля.

Для того, чтобы место парковки могло быть распознано системой облегчения паркования, оно должно быть:

• расположено параллельно или поперечно относительно направления движения
• параллельно направлению движения и быть шириной не менее 1,5 м
• параллельно направлению движения и быть не менее чем на 1,0 м длиннее Вашего автомобиля
• расположено поперечно относительно направления движения и быть не менее чем на 1,0 м шире Вашего автомобиля

Информация

Учитывайте, что активная система облегчения паркования не может измерить глубину места парковки, расположенного поперечно направлению движения. Вы должны самостоятельно определить, достаточен ли размер места парковки для Вашего автомобиля.



При скорости ниже 30 км/ч Вы видите на комбинации приборов в качестве индикации состояния символ парковки  . При распознавании места парковки дополнительно появляется стрелка вправо или влево. Активная система облегчения паркования обычно индицирует только места парковки на стороне переднего пассажира. Места парковки на стороне водителя индицируются после включения указателя поворота на стороне водителя. При парковании на стороне водителя этот указатель поворота должен оставаться включенным до тех пор, пока Вы не подтвердите пользование активной системой облегчения паркования при помощи кнопки   на мультифункциональном рулевом колесе. Система автоматически проверяет, является ли место парковки параллельным или поперечным относительно направления движения.

При проезде мимо свободного места парковки появляется соответствующая индикация, которая остается включенной до тех пор, пока автомобиль не удалится от места парковки примерно на 15 метров.

Паркование

ОСТОРОЖНО



Информация

Автомобили с автоматической коробкой передач:

Если система "ПАРКТРОНИК" распознает препятствия, то активная система облегчения паркования автоматически выполняет торможение при парковании. Ответственность за своевременное торможение несет водитель.





Остановите автомобиль при индикации требуемого места парковки символом парковки со стрелкой.



Автомобили с механической коробкой передач: включите передачу заднего хода.



Автомобили с автоматической коробкой передач: переключите коробку передач в положение "R".



На мультифункциональном дисплее появляется сообщение: Активир.облег.парк.? Да: OK Нет: .



Прерывание процесса: нажмите на кнопку   на мультифункциональном рулевом колесе или троньтесь с места.

Или:



Паркование при помощи активной системы облегчения паркования: нажмите на кнопку   на мультифункциональном рулевом колесе.

На мультифункциональном дисплее появляется сообщение: Обл.парк.актив. Ускорьте а/м и затормозите Следите за окружен. .



Отпустите мультифункциональное рулевое колесо.



Подайте автомобиль назад, будьте при этом всегда готовы к торможению. При подаче назад скорость движения не должна превышать примерно 10 км/ч. В противном случае действие активной системы облегчения паркования прерывается.

Автомобили с автоматической коробкой передач: активная система облегчения паркования выполняет торможение автомобиля до полной остановки, когда он приближается к заднему ограждению места парковки.

На узких местах парковки после этого может понадобиться дополнительная корректировка положения автомобиля.



Автомобили с механической коробкой передач: остановите автомобиль самое позднее, когда включится непрерывный предупредительный звуковой сигнал системы "ПАРКТРОНИК".

На узких местах парковки после этого может понадобиться дополнительная корректировка положения автомобиля.

Автомобили с механической коробкой передач: на мультифункциональном дисплее появляется сообщение: Облегчение парковки активир.Переведите АКП в положение D Следите за окружен. .

Автомобили с автоматической коробкой передач: на мультифункциональном дисплее появляется сообщение: Облегчение парковки активир.Переведите АКП в положение D Следите за окружен. .



Автомобили с механической коробкой передач: на стоящем автомобиле включите первую передачу.



Автомобили с автоматической коробкой передач: на стоящем автомобиле переведите коробку передач в положение "D".



Активная система облегчения паркования немедленно поворачивает автомобиль в другое направление.

На мультифункциональном дисплее появляется сообщение: Обл.парк.актив. Ускорьте а/м и затормозите Следите за окружен. .

Информация

Оптимальный результат при парковании достигается, если перед троганием с места Вы дождетесь полного завершения поворота рулевого колеса.





Троньтесь с места вперед, будьте при этом всегда готовы к торможению.

Автомобили с автоматической коробкой передач: активная система облегчения паркования выполняет торможение автомобиля до полной остановки.



Автомобили с механической коробкой передач: остановите автомобиль самое позднее, когда включится непрерывный предупредительный звуковой сигнал системы "ПАРКТРОНИК".

Автомобили с механической коробкой передач: на мультифункциональном дисплее появляется сообщение: Облегчение парковки активиров. Включите заднюю передачу Следите за окружен. .

Автомобили с автоматической коробкой передач: на мультифункциональном дисплее появляется сообщение: Облегчение парковки активир. Переведите АКП в положение R Следите за окружен. .

При необходимости следует произвести дополнительные переключения положения коробки передач.

После завершения парковочного маневра на мультифункциональном дисплее появляется сообщение: Облегчение паркования закончено и раздается звуковой сигнал. Автомобиль теперь припаркован. Система удерживает автомобиль на месте без необходимости нажатия на педаль тормоза. Нажатием на педаль акселератора автомобиль снимается с тормоза.

Активная система облегчения паркования более не оказывает Вам поддержку путем вмешательства в процесс управления и торможения. По окончании действия активной системы облегчения паркования Вы в любом случае должны снова взять на себя управление автомобилем и торможение. Система "ПАРКТРОНИК" продолжает оставаться в Вашем распоряжении.



При необходимости откорректируйте конечное положение автомобиля при помощи рулевого колеса.



Учитывайте предупредительные индикации системы "ПАРКТРОНИК" подробнее.

Указания по паркованию:

• Конечное положение Вашего автомобиля на месте парковки по окончании паркования зависит от различных факторов. К ним относятся положение и форма стоящих перед Вами и позади Вас автомобилей, а также особенность места парковки При въезде на место парковки может случиться, что система облегчения паркования направляет слишком далеко или недостаточно далеко. Иногда система может направить автомобиль также через бордюрные камни тротуара или на них. При необходимости прервите парковочный маневр, производимый активной системой облегчения паркования.
• Вы можете также преждевременно включить положение коробки передач "D". Автомобиль в таком случае меняет направление, не достигнув конечного положения на месте парковки. При преждевременном переключении передачи парковочный маневр прерывается. Достижение оптимального парковочного положения из этой позиции невозможно.

Выезд с места парковки

Для того, чтобы активная система облегчения паркования могла оказать Вам поддержку при выезде с места парковки:

• Ограждение места парковки впереди и позади автомобиля должно быть достаточно высоким – высоты бордюрного камня, например, недостаточно.
• Ограждение места парковки не должно быть слишком широким, так как Ваш автомобиль путем маневрирования может заехать на место парковки под углом не более 45° по отношению к исходной позиции.
• Расстояние для маневрирования должно составлять не менее 1,0 м.

Информация

Автомобили с автоматической коробкой передач:

Если система "ПАРКТРОНИК" распознает препятствия, то активная система облегчения паркования автоматически выполняет торможение при выезде с места парковки. Ответственность за своевременное торможение несет водитель.



Активная система облегчения паркования может оказать Вам поддержку при выезде с места парковки только в том случае, если процесс паркования был произведен также с ее помощью параллельно направлению движения.



Запустите двигатель.



Отпустите стояночный тормоз.



Включите указатель поворота в направлении выезда с места парковки.



Автомобили с механической коробкой передач: включите первую передачу или передачу заднего хода.



Автомобили с автоматической коробкой передач: переключите коробку передач в положение "D" или"R".



На мультифункциональном дисплее появляется сообщение: Активир.облег.парк.? Да: OK Нет: .



Прерывание процесса: нажмите на кнопку   на мультифункциональном рулевом колесе или начните движение.

Или:



Выезд с места парковки с помощью активной системы облегчения паркования: нажмите на кнопку   на мультифункциональном рулевом колесе.

На мультифункциональном дисплее появляется сообщение: Облегч.парков.активир. Ускорьте а/м и затормозите Следите за окружением .



Отпустите мультифункциональное рулевое колесо.



Троньтесь с места, при этом будьте всегда готовы к торможению. При выезде с места парковки не превышайте скорость примерно 10 км/ч. В противном случае действие активной системы облегчения паркования прерывается.



Автомобили с механической коробкой передач: остановите автомобиль самое позднее, когда включится непрерывный предупредительный звуковой сигнал системы "ПАРКТРОНИК".



Автомобили с механической коробкой передач: в зависимости от сообщения или от ситуации включите первую передачу или передачу заднего хода на неподвижном автомобиле.



Автомобили с автоматической коробкой передач: в зависимости от сообщения или от ситуации переключите коробку передач в положение "D" или "R".



Активная система облегчения паркования немедленно поворачивает автомобиль в другое направление. На мультифункциональном дисплее появляется сообщение: Облегч.парков.активир. Ускорьте а/м и затормозите Следите за окружением .

Информация

Оптимальный результат при выезде с места парковки достигается, если перед троганием с места Вы дождетесь полного завершения поворота рулевого колеса.

Если после активирования системы Вы сначала производите движение назад, то рулевое колесо устанавливается в положение движения по прямой.





В соответствии с предупредительной индикацией системы "ПАРКТРОНИК" подайте при необходимости автомобиль несколько раз вперед и назад.



Автомобили с механической коробкой передач: остановите автомобиль самое позднее, когда включится непрерывный предупредительный звуковой сигнал системы "ПАРКТРОНИК".

Как только процесс выезда с места парковки завершается, рулевое колесо устанавливается в положение движения по прямой. Вы слышите звуковой сигнал и на мультифункциональном дисплее появляется сообщение: Облегчение паркования закончено . После этого Вам необходимо сразу же взять на себя управление автомобилем для въезда в транспортный поток. Система "ПАРКТРОНИК" продолжает оставаться в Вашем распоряжении. Вы можете взять на себя управление до окончания процесса выезда с места парковки. Это может быть целесообразным, если Вы видите, что выезд с места парковки уже возможен.

Прерывание действия активной системы облегчения паркования

Прерывание действия активной системы облегчения паркования возможно в любой момент.



Возьмитесь за мультифункциональное рулевое колесо или начните управление автомобилем сами.

Действие активной системы облегчения паркования немедленно прерывается. На мультифункциональном дисплее появляется сообщение: Облегчение паркования прервано и Вы слышите звуковой сигнал.

Или:



Нажмите на кнопку системы "ПАРКТРОНИК" на центральной консоли подробнее.

Система "ПАРКТРОНИК" выключается, и действие активной системы облегчения паркования немедленно прерывается. На мультифункциональном дисплее появляется сообщение: Облегчение паркования прервано и Вы слышите звуковой сигнал.

Действие активной системы облегчения паркования автоматически прерывается, если:

• переключение положения коробки передач производится слишком рано
• выбрано положение коробки передач "P"
• паркование с помощью активной системы облегчения паркования больше невозможно
• скорость движения автомобиля превышает 10 км/ч
• производится прокручивание колеса, а также включается или выходит из строя система ESP®. в таком случае горит предупредительная сигнальная лампа   на комбинации приборов

Раздается звуковой сигнал. Символ парковки гаснет, а на мультифункциональном дисплее появляется сообщение: Облегчение паркования прервано .

При прерывании действия активной системы облегчения паркования Вы в любом случае должны снова взять на себя управление автомобилем и торможение.

Автомобили с автоматической коробкой передач: в случае возникновения системной ошибки производится торможение автомобиля до полной остановки. Для продолжения движения снова нажмите на педаль акселератора.

Движение с прицепом

Видеокамера заднего хода

Общие указания

Седан (пример)

Видеокамера заднего хода   – это визуальное устройство облегчения паркования и маневрирования. Она отображает на дисплее системы Audio 20 или системы COMAND Online зону позади автомобиля при помощи вспомогательных линий.

Зона позади автомобиля изображается как во внутреннем зеркале заднего вида – зеркально.

Информация

Текстовая индикация на дисплее системы Audio 20 или COMAND Online зависит от установленного языка. Нижеследующая индикация видеокамеры заднего хода на дисплее системы COMAND Online приведена в качестве примера.



Важные указания по технике безопасности

Видеокамера заднего хода – лишь вспомогательное средство. Она не может заменить Ваше внимание при наблюдении за непосредственным окружением. Ответственность за безопасное маневрирование и паркование в любом случае несете Вы лично. Убедитесь в том, что при маневрировании и парковании в зоне маневрирования не находятся люди, животные или предметы.

Видеокамера заднего вида не функционирует или функционирует лишь ограниченно:

• если открыта крышка багажника или дверь багажного отделения
• при сильном дожде, снегопаде или густом тумане
• ночью или в очень темном месте
• если на камеру падает слишком яркий свет
• при освещении ближайшего окружения автомобиля люминесцентными лампами или светодиодным освещением (возможно мерцание изображения на дисплее)
• при резком перепаде температур, например зимой при въезде с холода в обогреваемый гараж
• если линза видеокамеры загрязнена или закрыта учитывайте указания по очистке подробнее
• если повреждена задняя часть Вашего автомобиля, в таком случае обратитесь для проверки положения и установки видеокамеры в специализированную мастерскую с квалифицированным персоналом

Вследствие монтажа дополнительного навесного оборудования на задней части автомобиля (например, держателя номерного знака, крепления для велосипедов) поле зрения и другие функции видеокамеры заднего хода могут быть ограничены.

В автомобилях с регулируемой по высоте ходовой частью при выходе за пределы стандартной высоты по техническим причинам возможны неточности при изображении вспомогательных линий.

Информация

Видеокамера заднего хода защищена от дождя или пыли при помощи крышки. Если видеокамера заднего хода включена, то эта крышка открывается.

Крышка снова закрывается:

• после окончания маневрирования,
• при выключении двигателя,
• при открывании багажника.

Учитывайте указания по очистке подробнее.

По техническим причинам крышка может оставаться открытой еще некоторое время после выключения видеокамеры заднего хода.



Включение и выключение видеокамеры заднего хода



Включение: убедитесь в том, что ключ в замке зажигания находится в положении 2.



Убедитесь в том, что в системе Audio 20 или COMAND Online выбрана функция Активирование при передаче R , см. электронное "Руководство по эксплуатации".



Включите передачу заднего хода.

Крышка видеокамеры заднего хода открывается. На дисплее системы Audio 20 или системы COMAND Online отображается зона позади автомобиля при помощи вспомогательных линий.

Индикация видеокамеры заднего хода доступна во время всего процесса маневрирования.



Переключение режима работы в автомобилях с тягово-сцепным устройством: выберите при помощи контроллера символ   для переключения на функцию "Паркование задним ходом" или символ   для переключения на функцию "Присоединение прицепа".

Символ выбранной функции выделяется.

Выключение: видеокамера заднего хода выключается при переключении коробки передач в положение "P"или при коротком движении вперед.

Индикация на дисплее системы Audio 20  / COMAND Online

На изображении видеокамеры заднего хода препятствия могут быть представлены в искаженном виде, неправильно или вообще не видны. Видеокамера заднего хода не отображает препятствия в следующих местах:

• в непосредственной близости от заднего бампера,
• под задним бампером,
• в ближней зоне над выемкой ручки двери багажного отделения.

Указание



	Желтая вспомогательная линия на расстоянии примерно 4,0 м от задней части автомобиля
	Белая вспомогательная линия без поворота рулевого колеса, ширина автомобиля с учетом наружных зеркал заднего вида (статическая)
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)
	Желтая полоса движения шин при повороте рулевого колеса в данный момент (динамическая)

	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Средний мост автомобиля (расчетная линия)
	Бампер
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Вспомогательные линии индицируются в том случае, если коробка передач находится в положении "R".

Эти расстояния действительны только для объектов, находящихся на уровне земли.

	Передняя предупредительная индикация
	Дополнительная индикация готовности к измерению системы "ПАРКТРОНИК"
	Задняя предупредительная индикация

Автомобили с системой "ПАРКТРОНИК": если система "ПАРКТРОНИК" готова к измерению подробнее, то на дисплее системы Audio 20 или COMAND Online появляется дополнительная индикация готовности к измерению  . Если активирована или горит предупредительная индикация системы "ПАРКТРОНИК", то предупредительная индикация   и  на дисплее системы Audio 20 или системы COMAND Online также активирована или горит.

Функция "Паркование задним ходом"



Паркование задним ходом по прямой без поворота рулевого колеса

	Белая вспомогательная линия без поворота рулевого колеса, ширина автомобиля с учетом наружных зеркал заднего вида (статическая)
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля



Убедитесь в том, что видеокамера заднего хода включена подробнее.

Полоса движения и вспомогательные линии индицируются.



Проверьте по белой вспомогательной линии  , достаточен ли для автомобиля размер места парковки.



Используя в качестве ориентира белую вспомогательную линию  , осторожно подайте автомобиль задним ходом до достижения конечного положения.

В этом случае красная вспомогательная линия   находится в конце места парковки. Автомобиль стоит на месте парковки почти прямо.



Паркование задним ходом поперек с поворотом рулевого колеса

	Разметка места парковки
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)



Проехав место парковки, остановите автомобиль.



Убедитесь в том, что видеокамера заднего хода включена подробнее.

Полоса движения и вспомогательные линии индицируются.



Поверните на стоящем автомобиле рулевое колесо в направлении места парковки настолько, чтобы желтая вспомогательная линия   достигла разметки места парковки  .



Держа рулевое колесо в указанном положении, осторожно подайте автомобиль задним ходом.

Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)



Остановите автомобиль, если он находится параллельно месту парковки.

Белая полоса движения должна находится по возможности параллельно к разметке места парковки.

	Белая вспомогательная линия при повороте рулевого колеса в данный момент
	Разметка места парковки



После остановки автомобиля поверните рулевое колесо в положение движения по прямой.

	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля
	Белая вспомогательная линия без поворота рулевого колеса
	Конец места парковки



Осторожно подайте автомобиль задним ходом до достижения конечного положения.

В этом случае красная вспомогательная линия   находится в конце места парковки  . Автомобиль стоит на месте парковки почти прямо.

Функция "Присоединение прицепа"

	Центр автомобиля на желтой вспомогательной линии на расстоянии примерно 1,0 м от задней зоны
	Дышло прицепа

Функция имеется только в автомобилях с тягово-сцепным устройством.



Установите дышло прицепа   перед присоединением прицепа по высоте таким образом, чтобы оно находилось немного выше шаровой головки.



Расположите автомобиль по центру по отношению к дышлу прицепа  .

	Красная вспомогательная линия на расстоянии примерно 0,30 м от шаровой головки
	Расчетная линия до дышла прицепа
	Дышло прицепа
	Символ функции "Присоединение прицепа"
	Шаровая головка

Информация

По техническим причинам шаровая головка тягово-сцепного устройства на дисплее системы Audio или системы COMAND видна лишь ограниченно или не видна вообще.





При помощи контроллера выберите символ  .

Функция "Присоединение прицепа" выбрана. Теперь расстояния действительны только для объектов, находящихся на высоте шаровой головки.



Осторожно подайте автомобиль задним ходом, при этом расчетная линия до дышла прицепа   должна быть направлена примерно на дышло прицепа  .



Осторожно подайте автомобиль задним ходом, продолжая движение до тех пор, пока дышло прицепа  не достигнет красной вспомогательной линии.

Расстояние между дышлом прицепа и красной вспомогательной линией сейчас составляет примерно 0,30 м.



Присоедините прицеп подробнее.

Функция широкоугольного изображения

	Символ функции широкоугольного изображения
	Ваш автомобиль
	Предупредительные индикации системы "ПАРКТРОНИК"

При помощи видеокамеры заднего хода можно также выбрать широкоугольное изображение.

Если система "ПАРКТРОНИК" готова к измерению подробнее, то на дисплее системы Audio 20 или системы COMAND Online появляется символ собственного автомобиля. Если активирована предупредительная индикация системы "ПАРКТРОНИК", то предупредительная индикация   на дисплее системы Audio 20 или системы COMAND Online соответственно горит желтым или красным светом.

Видеокамера с обзором в 360°

Общие указания

Важные указания по технике безопасности

Условия включения

Включение видеокамеры с обзором в 360°



Нажмите на кнопку   на центральной консоли и держите ее нажатой дольше 2 секунд.

В зависимости от включения ступени коробки передач "D" или "R" появляется:

• разделенный экран с видом сверху и изображением передней видеокамеры или
• разделенный экран с видом сверху и изображением видеокамеры заднего хода.

Или:



Нажмите на кнопку   на центральной консоли.

Появляется меню автомобиля.



Выберите Камера 360° и подтвердите выбор нажатием на  .

В зависимости от включения ступени коробки передач "D" или "R" появляется:

• разделенный экран с видом сверху и изображением передней видеокамеры или
• разделенный экран с видом сверху и изображением видеокамеры заднего хода.

Включение видеокамеры с обзором в 360° при помощи передачи заднего хода

Вы можете автоматически вызвать индикацию изображений видеокамеры с обзором в 360° путем включения передачи заднего хода.



Убедитесь в том, что ключ в замке зажигания находится в положении 2.



Убедитесь в том, что в системе COMAND Online / Audio 20 выбрана функция Активирование при передаче R (см. отдельное руководство по эксплуатации системы COMAND Online / системы Audio 20).



Индикация изображения видеокамеры с обзором 360°: включите передачу заднего хода.

На дисплее системы COMAND / системы Audio 20 индицируется зона позади автомобиля на разделенном на части экране. Вы видите вид автомобиля сверху и изображение видеокамеры заднего хода.

Выбор разделенного экрана и полноэкранного изображения

Переключение индикации на разделенном экране



Для перехода в строку с символами автомобиля передвиньте   контроллер.



Для выбора одного из символов автомобиля поверните   контроллер.



Переключение на Вид 180° : выберите Вид 180° при помощи контроллера   (вращение) и подтвердите выбор нажатием на  .

Информация

Выбор Вид 180° возможен только для следующих видов изображения:

• Вид сверху с изображением видеокамеры заднего хода
• Вид сверху с изображением передней видеокамеры



Индикация на дисплее системы COMAND / системы Audio 20



Важные указания по технике безопасности

На изображении системы видеокамер препятствия могут быть представлены в искаженном виде, неправильно или вообще не видны. Система видеокамер не отображает препятствия в следующих местах:

• под передним и задним бампером
• в непосредственной близости от переднего и заднего бампера
• в ближней зоне над выемкой ручки крышки багажника / двери багажного отделения
• вблизи наружных зеркал заднего вида
• в переходных зонах между различными камерами при виртуальном виде сверху

Указание





Вид сверху с изображением видеокамеры заднего хода

	Желтая вспомогательная линия на расстоянии примерно 4,0 м от задней части автомобиля
	Символ установки разделенного экран с видом сверху и изображением видеокамеры заднего хода
	Вспомогательная линия максимального поворота рулевого колеса
	Желтая полоса движения шин при повороте рулевого колеса в данный момент (динамическая)
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)

	Средний мост автомобиля (расчетная линия)
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Бампер
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Вспомогательные линии индицируются в том случае, если коробка передач находится в положении "R".

Эти расстояния действительны только для объектов, находящихся на уровне земли.



Вид сверху с изображением передней видеокамеры

	Символ установки разделенного экрана с видом сверху и изображением передней видеокамеры
	Желтая вспомогательная линия на расстоянии примерно 4,0 м от передней части автомобиля
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида – поворот рулевого колеса в данный момент (динамическая)
	Желтая полоса движения шин при повороте рулевого колеса в данный момент (динамическая)
	Красная вспомогательная линия на расстоянии примерно 0,30 м от передней части автомобиля
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от передней части автомобиля



Вид сверху и увеличенный вид задней части автомобиля

	Символ установки разделенного экрана с видом сверху и увеличенным изображением видеокамеры заднего хода
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

При помощи этого изображения можно лучше оценить расстояние до позади стоящего автомобиля.

Информация

Данную установку можно также выбрать в качестве увеличенного вида передней части автомобиля.





Вид сверху с изображением видеокамер в боковых зеркалах заднего вида

	Символ установки вида сверху с направленным вперед изображением видеокамер в боковых зеркалах заднего вида
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида (правая сторона автомобиля)
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида (левая сторона автомобиля)

Информация

Вы можете выбрать установку видеокамер в боковых зеркалах заднего вида также и для задней обзорности.





Вид сверху с видом прицепа

	Символ установки вида прицепа
	Расчетная линия до дышла прицепа
	Шаровая головка
	Красная вспомогательная линия на расстоянии примерно 0,30 м от шаровой головки

Линии изображены на высоте тягово-сцепного устройства.

Изображение с обзором в 180°

	Символ установки полноэкранного изображения с изображением видеокамеры заднего хода
	Ваш автомобиль
	Предупредительные индикации системы "ПАРКТРОНИК"

Информация

Изображение с обзором в 180° можно также выбрать в виде изображения передней части автомобиля.



Выбирайте это изображение, например, при выезде из проезда или при ограниченной видимости дорожного движения в поперечном направлении.

Выключение индикации изображения видеокамеры с обзором в 360°

Индикация изображения с видеокамеры с обзором 360° завершается, если:

• Вы выбираете положение "P" коробки передач или
• Вы производите движение с умеренной скоростью.

На дисплее системы COMAND / системы Audio 20 появляется предыдущая индикация. Переключение индикации возможно также путем выбора на дисплее символа   и его подтверждения нажатием контроллера  .

Система ATTENTION ASSIST

Общие указания

Важные указания по технике безопасности

Индикация уровня внимания

В меню "Вспомогательные системы" подробнее бортового компьютера можно вызвать индикацию актуальной информации о статусе.



При помощи бортового компьютера выберите графику сближения для системы ATTENTION ASSISTподробнее.

Индицируется следующая информация:

• Время пробега начиная с последней паузы
• Определенный системой ATTENTION ASSIST уровень внимания (Attention Level), изображенный в виде полосы индикации, состоящей из пяти ступеней – от высокой до низкой
• Если система ATTENTION ASSIST не может рассчитать уровень внимания и не может быть выдано предупреждение, то появляется сообщение: Система в пассив.реж. . Изображение полосы индикации в таком случае изменяется, например при движении со скоростью ниже 60 км/ч или выше 200 км/ч.

Включение системы ATTENTION ASSIST



Включите при помощи бортового компьютера систему ATTENTION ASSIST подробнее.

Система определяет уровень внимания водителя в зависимости от выбранной установки:

Выбор стандартного режима: чувствительность, с которой система определяет внимание установлена на нормальную ступень.

Выбор чувствительного режима: чувствительность установлена на более высокую ступень. Производится соответствующая адаптация уровня внимания, рассчитанного системой ATTENTION ASSIST (Attention Level), и предупреждение водителя производится раньше.

Если система ATTENTION ASSIST выключена, то на графике сближения при работающем двигателе на мультифункциональном дисплее появляются символ   и индикация OFF.

Если система ATTENTION ASSIST была выключена, то она снова автоматически включается после выключения двигателя. При этом выбранная чувствительность соответствует последнему активированному выбору (стандартный / чувствительный режим).

Предупреждение на мультифункциональном дисплее

Если распознается усталость или снижение внимательности, то на мультифункциональном дисплее появляется предостережение: Attention Assist: Сделайте перерыв!

Дополнительно к сообщению на мультифункциональном дисплее раздается предупредительный звуковой сигнал.



При необходимости сделайте перерыв.



Подтвердите сообщение нажатием на кнопку   на рулевом колесе.

Во время длительных поездок своевременно и регулярно делайте перерывы с целью восстановления сил. Если Вы не делаете перерыва, то предупреждение повторяется не ранее чем через 15 минут. Это происходит при условии, что система ATTENTION ASSIST продолжает отмечать типичные признаки усталости или снижение внимательности.

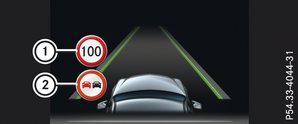

Система распознавания дорожных знаков

Общие указания

Система распознавания дорожных знаков индицирует водителю максимально допустимую скорость и запреты обгона на комбинации приборов. При въезде на участок дороги против предписанного направления движения срабатывает предупреждение. Система распознавания дорожных знаков регистрирует дорожные знаки при помощи системы видеокамер  , установленной вверху за ветровым стеклом. Кроме того, привлекаются заложенные в навигационной системе данные и общие правила дорожного движения с целью определения актуальных ограничений скорости.

Если Вы проезжаете мимо касающегося Вашего автомобиля дорожного знака, то производится актуализация индикации ограничений скорости и запретов обгона.

Актуализация индикации может производиться также и без видимого дорожного знака, если:

• изменяется вид дороги (например, въезд на автостраду или съезд с автострады),
• Вы выезжаете за пределы населенного пункта, заложенного в цифровой карте,
• последний распознанный видеокамерой дорожный знак не повторяется.

При проезде мимо дорожного знака снятия ограничения (ограничение скорости или запрет обгона) дорожный знак снятия ограничения индицируется примерно в течение пяти секунд. На графике сближения продолжает индицироваться действительное в данный момент предписание дорожного движения.

Видеокамера также распознает дорожные знаки с ограничением, обозначенным дополнительным знаком (например, при мокрой дороге).

Дорожные знаки индицируются с соответствующим ограничением только в том случае, если:

• необходимо учитывать предписание с ограничением или
• система распознавания дорожных знаков не может принять однозначное решение о том, следует учитывать данное ограничение или нет.

Если система распознавания дорожных знаков не может определить максимально допустимую скорость на основе всех доступных источников, то индикация ограничения скорости на комбинации приборов не производится.

Система распознавания дорожных знаков предлагается только в вариантах исполнения автомобиля для определенных стран. В этом случае появляется индикация   в графике сближения подробнее.

Важные указания по технике безопасности

Включение или выключение указательной функции

Если в бортовом компьютере включена индикация системы распознавания дорожных знаков, то на комбинации приборов каждые пять секунд индицируются предписания дорожного движения (ограничения скорости или запреты обгона). Предупреждение о неправильном направлении движения и индикация знаков ограничения скорости и запрета обгона остаются активными даже в том случае, если индикация отключена.



Включите с помощью бортового компьютера систему распознавания дорожных знаков подробнее.

Индикация на комбинации приборов



Индикация графики сближения



С помощью бортового компьютера выберите функцию графики сближения подробнее.



Выберите индикацию системы распознавания дорожных знаков.

Распознанные дорожные знаки индицируются на комбинации приборов.



Ограничение скорости с запретом обгона

Действуют максимальная допустимая скорость 100 км/ч (100 миль/ч)   и запрет обгона  .



Ограничение скорости с незнакомым ограничением

	Максимально допустимая скорость
	Максимально допустимая скорость для автомобилей, к которым относится ограничение в дополнительном знаке
	Дополнительный знак для ограничения с неизвестным условием ограничения

Действуют максимально допустимая скорость 100 км/ч (100 миль/ч) и ограничение скорости 80 км/ч (80 миль/ч) с неизвестным условием ограничения.



Ограничение скорости при мокрой дороге

	Максимально допустимая скорость
	Дополнительный знак при мокрой дороге

Действует максимально допустимая скорость 80 км/ч (80 миль/ч) при мокрой дороге, и кроме того, система распознавания дорожных знаков определила, что имеется ограничение, подлежащее соблюдению.



Отмена запрета обгона

Действует максимально допустимая скорость 100 км/ч (100 миль/ч)  . Запрет обгона отменен  . Дорожный знак "Отмена запрета обгона" индицируется примерно в течение пяти секунд.



Отмена ограничения скорости

Ограничение скорости отменяется  .

Информация

Единица ограничения скорости (км/ч или миль/ч) зависит от страны, в которой Вы находитесь в данный момент. Обычно она не указывается на дорожном знаке или на комбинации приборов, но ее следует учитывать при соблюдении максимально допустимой скорости.





Запрет въезда (предупреждение о неправильном направлении движения)

Если система распознавания дорожных знаков при проезде знака "Въезд запрещен" распознает движение против предписанного направления движения, то на комбинации приборов индицируется предупреждение. Дополнительно раздается предупредительный звуковой сигнал. С целью предотвращения опасности для Вас и других участников дорожного движения немедленно проконтролируйте Ваше направление движения.

Информация

Данная функция предлагается не во всех странах.



Пакет контроля сохранения полосы движения

Общие указания

Сигнализация перестроения

Общие указания

Важные указания по технике безопасности

Зона контроля датчиков

Распознавание объектов может быть ограничено, в частности, по следующим причинам:

• загрязненные или закрытые датчики,
• плохая видимость, например в тумане, при дожде, при снегопаде или образовании сильных брызг воды,
• узкие транспортные средства, например мотоциклы или велосипеды,
• очень широкие полосы движения,
• узкие полосы движения,
• движение со значительным боковым смещением,
• разделительные барьеры дороги или подобные дорожные ограждения.

В таком случае находящиеся в зоне контроля автомобили не индицируются.

Седан (пример)

Сигнализация перестроения контролирует показанную на иллюстрации зону до 3,0 м позади Вашего автомобиля и рядом с ним.

На узких полосах движения, в особенности при движении со значительным боковым смещением, могут быть индицированы автомобили, находящиеся через одну полосу движения. Это имеет место при движении автомобилей по внутреннему краю своей полосы движения.

Система может:

• произвести необоснованные предупреждения вблизи разделительных барьеров или подобных дорожных ограждений,
• прервать предупреждение при продолжительном движении непосредственно рядом с длинными автомобилями, например, грузовыми автомобилями.

Оба радарных датчика сигнализации перестроения интегрированы сбоку в заднем бампере. Следите за тем, чтобы бампер в районе расположения датчиков был свободен от грязи, льда или мокрого снега. Датчики не должны быть закрыты, например, системой крепления велосипедов или выступающим грузом. После сильного столкновения или повреждения бампера поручите проверку работоспособности датчиков специализированной мастерской с квалифицированным персоналом. Иначе правильное функционирование сигнализации перестроения не может быть гарантировано.

Контрольная и предупредительная индикация

	Желтая контрольная лампа
	Красная предупредительная сигнальная лампа

Сигнализация перестроения не активируется при скорости ниже 30 км/ч. В таком случае находящиеся в зоне контроля автомобили не индицируются.

При включенной активной сигнализации перестроения контрольная лампа   в наружных зеркалах заднего вида горит желтым светом при скорости движения ниже 30 км/ч. При скорости 30 км/ч и выше контрольная лампа гаснет и сигнализация перестроения готова к эксплуатации.

Если при скорости начиная примерно с 30 км/ч в зоне действия датчиков сигнализации перестроения распознается автомобиль, то предупредительная сигнальная лампа   загорается на соответствующей стороне красным светом. Предостережение производится всегда, если движущийся сзади или сбоку другой автомобиль въезжает в зону действия датчиков сигнализации перестроения. При обгоне другого автомобиля предостережение производится только в том случае, если разница в скорости составляет менее 12 км/ч.

При включении передачи заднего хода желтая контрольная лампа гаснет. В таком случае сигнализация перестроения не активирована.

Яркость контрольных или предупредительных сигнальных ламп автоматически регулируется в зависимости от внешних световых условий.

Предупреждение об опасности столкновения

При распознавании автомобиля в зоне действия датчиков сигнализации перестроения и включении соответствующего указателя поворота Вы слышите один раз двойной предупредительный звуковой сигнал. Красная предупредительная сигнальная лампа   мигает. Если указатель поворота остается включенным, то при распознавании автомобилей красная предупредительная сигнальная лампа   начинает мигать. Дополнительное звуковое предупреждение не производится.

Включение сигнализации перестроения



Убедитесь в том, что в бортовом компьютере включена сигнализация перестроения подробнее.



Поверните ключ в замке зажигания в положение 2.

Предупредительные сигнальные лампы   в наружных зеркалах заднего вида горят в течение примерно 1,5 секунды красным, а затем желтым светом.

Движение с прицепом

При присоединении прицепа убедитесь в том, что между автомобилем и прицепом произведено правильное электрическое соединение. Это можно произвести путем контроля освещения прицепа. В таком случае сигнализация перестроения отключена. Контрольные лампы в наружных зеркалах заднего вида горят желтым светом, а на мультифункциональном дисплее появляется сообщение: Сигнализ.перестр. при движении с прицепом недоступна См."Руководство" .

Информация

Контрольную лампу в наружных зеркалах заднего вида можно выключить.

Для этого сначала необходимо выключить сигнализацию перестроения, если:

• ключ в замке зажигания находится в положении 2,
• двигатель не работает,
• выполнено электрическое соединение между автомобилем и прицепом.



Система удержания полосы движения

Общие указания

Система удержания полосы движения контролирует зону перед Вашим автомобилем при помощи видеокамеры, установленной вверху за ветровым стеклом  . Если система удержания полосы движения распознает на дороге ограничительные линии разметки дорожного полотна, то она может предупредить водителя при непреднамеренном отклонении от полосы движения.

Эта функция действует в диапазоне скоростей от 60 до 200 км/ч.

Предостережение может производиться при наезде передним колесом на ограничительную линию полосы движения. В таких случаях в качестве предупреждения производится прерывистая вибрация рулевого колеса в течение примерно 1,5 секунды.

Важные указания по технике безопасности

Включение системы удержания полосы движения



Включите систему удержания полосы движения при помощи бортового компьютера, выбравСтандартный режим или Адаптивный режим  подробнее.

Если при скорости выше 60 км/ч распознаются ограничительные линии разметки дорожного полотна, то полосы графики сближения подробнее индицируются зеленым цветом. Система удержания полосы движения готова к эксплуатации.

Стандартный режим

Адаптивный режим

Пакет активных вспомогательных систем

Общие указания

Активная сигнализация перестроения

Общие указания

Важные указания по технике безопасности

Радарные датчики

Зона контроля датчиков

ОСТОРОЖНО



Седан (пример)

Активная сигнализация перестроения контролирует изображенную на иллюстрации зону до 3,0 м позади Вашего автомобиля и непосредственно рядом с ним.

Распознавание автомобилей может быть ограничено по следующим причинам:

• загрязненные или закрытые датчики,
• плохая видимость, например при дожде, снегопаде или при образовании брызг воды.

В таком случае находящиеся в зоне контроля автомобили не индицируются или индицируются лишь с опозданием.

Активная сигнализация перестроения может не распознать узкие транспортные средства, например мотоциклы или велосипеды, или же распознать их с опозданием.

На узких полосах движения, в особенности при движении со значительным боковым смещением, могут быть индицированы автомобили, находящиеся через одну полосу движения. Это имеет место при движении автомобилей по краю своей полосы движения.

Система может:

• произвести необоснованные предупреждения вблизи ограничительных бортов дороги или подобных ограничительных сооружений,
• прервать предупреждение при продолжительном движении непосредственно рядом с длинными автомобилями, например, грузовыми автомобилями.

Предупредительная индикация

Предупредительная индикация

Активная сигнализация перестроения не активируется при скорости ниже 30 км/ч. В таком случае находящиеся в зоне контроля автомобили не индицируются.

При включенной активной сигнализации перестроения контрольная лампа   в наружных зеркалах заднего вида горит желтым светом при скорости движения ниже 30 км/ч. При скорости 30 км/ч и выше контрольная лампа гаснет и активная сигнализация перестроения готова к эксплуатации.

Если при скорости начиная примерно с 30 км/ч в зоне действия датчиков сигнализации перестроения распознается автомобиль, то предупредительная сигнальная лампа   загорается на соответствующей стороне красным светом. Предостережение производится всегда, если движущийся сзади или сбоку другой автомобиль въезжает в зону действия датчиков сигнализации перестроения. При обгоне другого автомобиля предостережение производится только в том случае, если разница в скорости составляет менее 12 км/ч.

При включении передачи заднего хода желтая контрольная лампа гаснет. В таком случае активная сигнализация перестроения не готова к эксплуатации.

Яркость предупредительных сигнальных ламп автоматически регулируется в зависимости от внешних световых условий.

Оптическое и звуковое предупреждение об опасности столкновения

Если при смене полосы движения с включенным указателем поворота в боковой зоне действия датчиков распознается автомобиль, то производится оптическое и звуковое предупреждение об опасности столкновения. В таком случае один раз звучит двойной предупредительный звуковой сигнал и мигает красная предупредительная сигнальная лампа  . Если указатель поворота остается включенным, то при распознавании автомобилей красная предупредительная сигнальная лампа   начинает мигать. Дополнительное звуковое предупреждение не производится.

Тормозное действие, корректирующее курс движения автомобиля

Если активная сигнализация перестроения распознала опасность бокового столкновения в зоне действия датчиков, то производится торможение, корректирующее курс движения автомобиля. Оно поможет Вам избежать столкновения.

ОСТОРОЖНО



Седан (пример)

Во время торможения, корректирующего курс движения автомобиля, мигает красная предупредительная сигнальная лампа   в наружном зеркале заднего вида и раздается двойной предупредительный звуковой сигнал. Дополнительно на мультифункциональном дисплее появляется индикация  , обращающая внимание водителя на опасность бокового столкновения.

В очень редких случаях система производит необоснованное тормозное действие. Торможение, корректирующее курс движения автомобиля, можно в любой момент прервать, например, легким поворотом рулевого колеса в противоположном направлении или нажатием на педаль акселератора.

Торможение, корректирующее курс движения автомобиля, производится в диапазоне скоростей от 30 до 200 км/ч.

Торможение, корректирующее курс движения автомобиля, не производится или производится в зависимости от дорожной ситуации, если:

• с обеих сторон Вашего автомобиля находятся другие автомобили или препятствия, например разделительные барьеры дороги,
• Вам навстречу на небольшом боковом расстоянии движется автомобиль,
• Вы производите движение в спортивном стиле вождения с прохождением поворотов на высоких скоростях,
• Вы производите сильное торможение или нажимаете на педаль акселератора,
• срабатывает одна из систем обеспечения безопасности движения, например система ESP® или тормозная система PRE-SAFE®,
• система ESP® выключена,
• было распознано падение давления воздуха в одной из шин или повреждение шины.

Включение активной сигнализации перестроения



Убедитесь в том, что на дисплее бортового компьютера включена активная сигнализация перестроенияподробнее.



Поверните ключ в замке зажигания в положение 2.

Предупредительные сигнальные лампы   в наружных зеркалах заднего вида горят в течение примерно 1,5 секунды красным, а затем желтым светом.

Движение с прицепом

Активная система удержания полосы движения

Общие указания

Активная система удержания полосы движения контролирует зону перед Вашим автомобилем при помощи мультифункциональной видеокамеры  , установленной в верхней части ветрового стекла. При помощи радарных датчиков дополнительно контролируются передние, задние и боковые зоны возле Вашего автомобиля. Если активная система удержания полосы движения распознает на дороге ограничительные линии разметки дорожного полотна, то она может предупредить водителя при непреднамеренном отклонении от полосы движения. Если водитель не реагирует на предупреждение, то тормозное действие, корректирующее курс движения, может направить автомобиль на прежнюю полосу движения.

Эта функция действует в диапазоне скоростей от 60 до 200 км/ч.

Если Вы хотите пользоваться поддержкой активной системы удержания полосы движения убедитесь в том, что радарные датчики работоспособны.

Важные указания по технике безопасности

Предостережение путем вибрации рулевого колеса

Тормозное действие, корректирующее курс движения автомобиля

ОСТОРОЖНО



Седан (пример)

При отклонении от полосы движения в определенных условиях производится кратковременное одностороннее тормозное действие. Эта функция помогает направить автомобиль опять на прежнюю полосу движения.

При торможении для корректировки курса движения автомобиля на мультифункциональном дисплее появляется индикация  .

Тормозное действие, корректирующее курс движения автомобиля, производится только при переезде распознанной сплошной или пунктирной ограничительной линии полосы движения. Этому должно предшествовать предостережение путем прерывистой вибрации рулевого колеса. Кроме того, должна быть распознана полоса движения с ограничительными линиями с обеих сторон.

При распознавании пунктирной ограничительной линии полосы движения тормозное действие, корректирующее курс движения автомобиля, может последовать только в том случае, если на соседней полосе движения распознается автомобиль. Автомобилями, которые могут оказать влияние на тормозное действие, корректирующее курс движения Вашего автомобиля, являются автомобили встречного движения, а также автомобили, обгоняющие Вас или движущиеся параллельно Вам.

Информация

Повторное тормозное действие, корректирующее курс движения автомобиля, может быть произведено только в том случае, если до этого автомобиль снова находился на прежней полосе движения.



Тормозное действие, корректирующее курс движения автомобиля, не производится, если:

• производится значительное поворачивание рулевого колеса, сильное торможение или нажатие на педаль акселератора
• Вы срезаете угол при крутом повороте
• Вы предпочитаете спортивный стиль вождения с прохождением поворотов на высоких скоростях или резким ускорением
• Вы включаете указатель поворота
• срабатывает одна из систем обеспечения безопасности движения, например, система ESP®, тормозная система PRE-SAFE® или активная сигнализация перестроения
• система ESP® выключена
• коробка передач не находится в положении "D"
• в автомобилях с тягово-сцепным устройством правильно произведено электрическое соединение между автомобилем и прицепом
• было распознано препятствие на Вашей полосе движения
• если было распознано и индицировано падение давления воздуха в одной из шин или повреждение шины

Активная система удержания полосы движения может неправильно оценить дорожную ситуацию в данный момент. Случайное тормозное действие можно в любой момент прервать путем:

• легкого поворачивания рулевого колеса в противоположную сторону,
• включения указателя поворота,
• сильного торможения или нажатия на педаль акселератора.

Тормозное действие, корректирующее курс движения автомобиля, прерывается автоматически, если:

• срабатывает одна из систем обеспечения безопасности движения, например, система ESP®, тормозная система PRE-SAFE® или активная сигнализация перестроения,
• не распознается ограничительная разметка дорожного полотна.

Включение активной системы удержания полосы движения



Включите активную систему удержания полосы движения при помощи бортового компьютера, выбравСтандартный режим или Адаптивный режим  подробнее.

Если при скорости выше 60 км/ч распознаются ограничительные линии разметки дорожного полотна, то полосы графики сближения подробнее индицируются зеленым цветом. Активная система удержания полосы движения готова к работе.

При выборе Стандартный режим предостережение путем вибрации отсутствует, если:

• Вы включили указатель поворота, предостережение в таком случае не производится в течение определенного времени,
• срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®.

При выборе Адаптивный режим предостережение путем вибрации отсутствует, если:

• Вы включили указатель поворота, предостережение в таком случае не производится в течение определенного времени,
• срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®,
• Вы производите резкое ускорение, например в режиме движения "кик-даун",
• Вы производите резкое торможение,
• Вы активно управляете автомобилем, например при внезапном объездном маневре или резкой смене полосы движения,
• Вы срезаете угол на крутом повороте.

Для своевременного и обоснованного предостережения в случае наезда колесом на ограничительную линию полосы движения система может распознавать различные условия.

Предостережение путем вибрации рулевого колеса производится раньше, если:

• на поворотах автомобиль приближается к внешней ограничительной линии полосы движения,
• Вы производите движение по очень широким полосам движения, например на автостраде,
• система распознает сплошные линии ограничительной разметки дорожного полотна.

И, наоборот, предостережение производится позже, если:

• Вы производите движение по узким полосам движения,
• Вы срезаете угол при повороте.

Движение с прицепом

////////////////////////////////

содержание   ..  30  31  32  33  34  35  36
