Black plate (424,1)

Service Publications

Factory-authorized Mazda service publications are available for owners who wish to do
some of their own maintenance and repair.

When requesting any of our publications through an Authorized Mazda Dealer, refer to the
chart below.

If they do not have what you need in stock, they can order it for you.

PUBLICATION ORDER NUMBER

PUBLICATION DESCRIPTION

9999-95-064B-11

2011 WORKSHOP MANUAL (English)

9999-95-040G-11

2011 WIRING DIAGRAM (English)

9999-95-079C-11 (U.S.A. only)

2011 OWNER'S MANUAL

9999-EC-079C-11 (Canada only)

2011 OWNER'S MANUAL

9999-PR-079C-11 (Puerto Rico only)

2011 OWNER'S MANUAL

9999-95-MODL-11

2011 SERVICE HIGHLIGHTS

9999-95-079C-11NAV (U.S.A. only)

2011 NAVIGATION SYSTEM OWNER'S MANUAL

9999-EC-079C-11NAV (Canada only)

2011 NAVIGATION SYSTEM OWNER'S MANUAL

9999-PR-079C-11NAV (Puerto Rico only)

2011 NAVIGATION SYSTEM OWNER'S MANUAL

qWORKSHOP MANUAL:

Covers recommended maintenance and repair procedures of the drive train, body and
chassis.

qWIRING DIAGRAM:

Provides electrical schematics as well as component location for the entire electrical
system.

qOWNER'S MANUAL:

This booklet contains information regarding the proper care and operation of your vehicle.
This is not a technician's manual.

qSERVICE HIGHLIGHTS:

Provides description and operation of the many systems of your Mazda.

9-42

Customer Information and Reporting Safety Defects

Service Publications

RX-8_8BQ7-EA-10H_Edition1 Page424
Wednesday, July 14 2010 11:53 AM

Black plate (425,1)

qNAVIGATION SYSTEM OWNER'S MANUAL:

This booklet contains information regarding the proper operation and use of the navigation
system. This is not a technician's manual.

Customer Information and Reporting Safety Defects

Service Publications

9-43

RX-8_8BQ7-EA-10H_Edition1 Page425
Wednesday, July 14 2010 11:53 AM

Black plate (428,1)

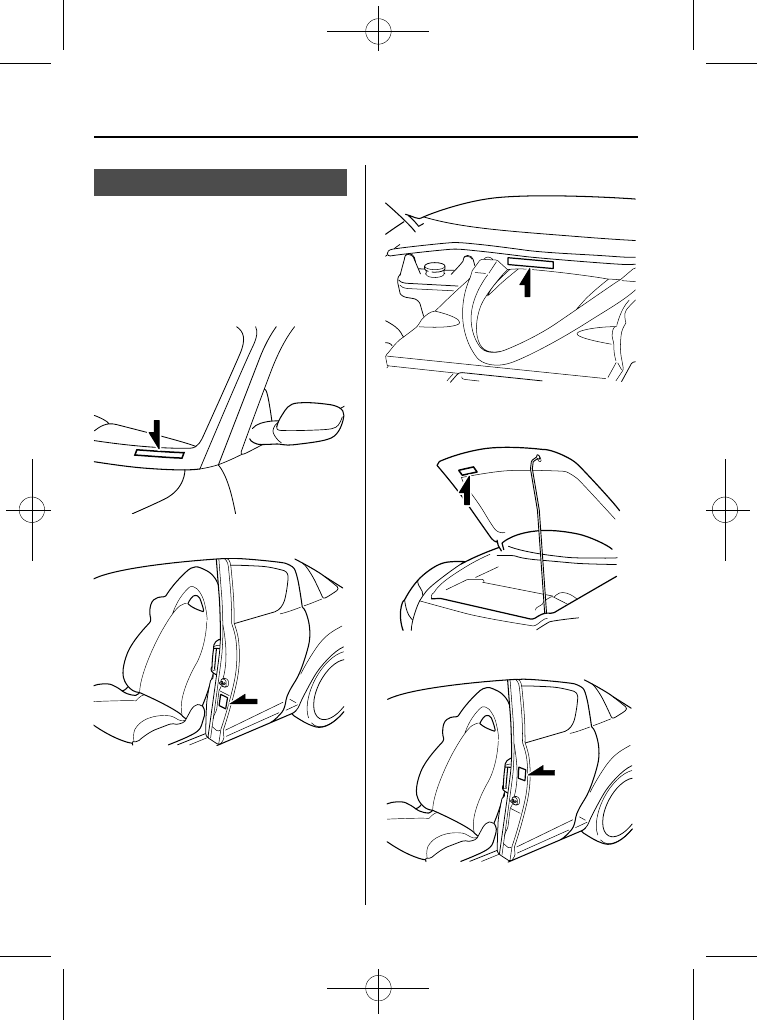

Vehicle Information Labels

qVehicle Identification Number

The vehicle identification number legally
identifies your vehicle. The number is on
a plate attached to the left top side of the
dashboard. This plate can easily be seen
through the windshield.

qMotor Vehicle Safety Standard Label

qChassis Number

qVehicle Emission Control

Information Label

qTire Pressure Label

10-2

Identification Numbers

RX-8_8BQ7-EA-10H_Edition1 Page428
Wednesday, July 14 2010 11:53 AM

Black plate (429,1)

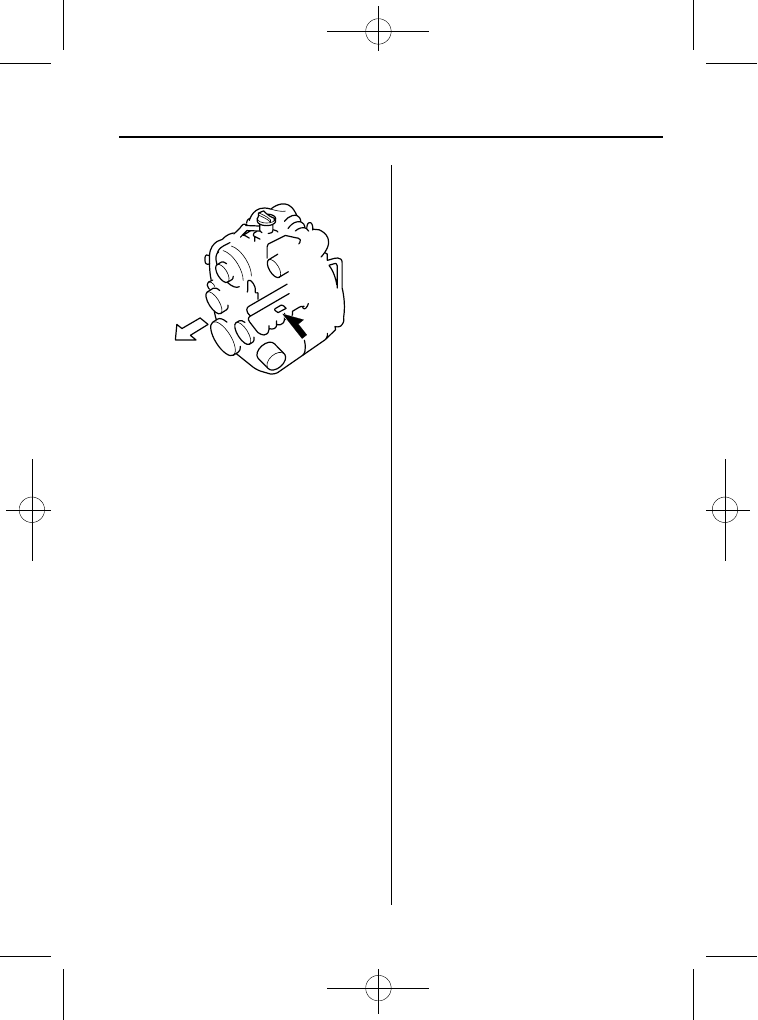

qEngine Number

Forward

Identification Numbers

10-3

RX-8_8BQ7-EA-10H_Edition1 Page429
Wednesday, July 14 2010 11:53 AM

Black plate (430,1)

Specifications

qEngine

Item

Model

Type

Rotary engine

Displacement

654 ml × 2 (654 cc × 2, 40.0 cu in × 2)

Compression ratio

10.0

qElectrical System

Item

Classification

Battery

12V-55AH/5HR

Spark-plug number

Trailing side

N3Y1 18 110A, N3H1 18 110D

*1

Leading side

N3Y8 18 110A, N3Y9 18 110A, N3H5 18 110A

*1

Spark-plug gap

1.15

―1.25 mm (0.046―0.049 in)

*1 ex factory

CAUTION

When cleaning the iridium plugs, do not use a wire brush. The fine particulate
coating on the iridium alloy and platinum tips could be damaged.

qLubricant Quality

Lubricant

Classification

Engine oil

Refer to the recommended SAE viscosity numbers on page 8-12.

Manual transmission oil

API Service GL-4 (SAE 75W-90)

Automatic transmission fluid

Mazda Genuine JWS3309

Rear differential oil

API Service GL-5 (SAE 90)

API Service GL-5 (SAE 80W-90)

API Service GL-5 (SAE 75W-90)

*1

Brake/Clutch fluid

SAE J1703 or FMVSS116 DOT-3

*1 Not available from Mazda

10-4

Specifications

RX-8_8BQ7-EA-10H_Edition1 Page430
Wednesday, July 14 2010 11:53 AM

Black plate (431,1)

qCapacities

(Approximate Quantities)

Item

Capacity

Engine oil

With oil filter replacement

4.4 L (4.6 US qt, 3.9 Imp qt)

Without oil filter
replacement

4.2 L (4.4 US qt, 3.7 Imp qt)

Coolant

Manual transmission

10.0 L (10.6 US qt, 8.80 Imp qt)

Automatic transmission

9.8 L (10 US qt, 8.6 Imp qt)

Manual transmission oil

1.95 L (2.06 US qt, 1.72 Imp qt)

Automatic transmission fluid

8.0 L (8.5 US qt, 7.0 Imp qt)

Rear differential oil

1.3 L (1.4 US qt, 1.1 Imp qt)

Fuel tank

64.0 L (16.9 US gal, 14.1 Imp gal)

Check oil and fluid levels with dipsticks or reservoir gauges.

qDimensions

Item

Specification

Overall length

Without license plate
holder

4,460 mm (175.6 in)

With license plate holder

4,470 mm (176.0 in)

Overall width

1,770 mm (69.7 in)

Overall height

1,340 mm (52.8 in)

Front tread

18-inch wheel vehicle

1,500 mm (59.1 in)

19-inch wheel vehicle

1,505 mm (59.3 in)

Rear tread

18-inch wheel vehicle

1,505 mm (59.3 in)

19-inch wheel vehicle

1,510 mm (59.4 in)

Wheelbase

2,700 mm (106.3 in)

qWeights

Item

Weight

Manual transmission

Automatic transmission

GVWR (Gross Vehicle Weight Rating)

1,732 kg (3,818 lbs)

1,752 kg (3,862 lbs)

GAWR (Gross Axle Weight Rating)

Front

842 kg (1,856 lbs)

858 kg (1,892 lbs)

Rear

901 kg (1,986 lbs)

907 kg (2,000 lbs)

qAir Conditioner

Item

Classification

Refrigerant Type

HFC134a (R-134a)

Specifications

10-5

RX-8_8BQ7-EA-10H_Edition1 Page431
Wednesday, July 14 2010 11:53 AM

Black plate (432,1)

qLight Bulbs

Exterior light

Light bulb

Category

Wattage

ECE R (SAE)

Headlights

High beam

65

H9 (H9)

Low beam

Halogen

55

H7 (H7)

Xenon fusion

35

D2S (D2S)

Front turn signal lights/Parking lights (Front side-marker lights)

27/8

B1157MA (

―)

Fog lights

í

51

HB4 (#9005)

Side turn signal lights

*1

5

― (―)

High-mount brake light

21

W21W (#7440)

Rear turn signal lights

21

WY21W (

―)

Brake lights/Taillights

LED

*2

― (―)

Reverse lights

16

W16W (#921)

License plate lights

5

W5W (4CP)

Rear side-marker lights

5

W5W (4CP)

*1 Bulb replacement is not possible because it is built into the unit. Replace the unit.
*2 LED is the abbreviation for Light Emitting Diode.

Interior light

Light bulb

Category

Wattage

ECE R

Trunk light

5

W5W

Overhead light/Map lights (Front)

5

W5W

Overhead light (Rear)

10

―

Courtesy lights

5

W5W

Vanity mirror lights

2

―

qTires

NOTE

The tires have been optimally matched with the chassis of your vehicle.
When replacing tires, Mazda recommends that you replace tires of the same type originally fitted to
your vehicle. For details, contact an Authorized Mazda Dealer.

Check the tire pressure label for tire size and inflation pressure.
Refer to Tire Inflation Pressure on page 8-24.

Tire size

Inflation pressure

Front

Rear

225/45R18 91W

220 kPa (32 psi)

220 kPa (32 psi)

225/40R19 89W

Vehicle capacity weight: 308 kg (680 lbs)

10-6

í

Some models.

Specifications

RX-8_8BQ7-EA-10H_Edition1 Page432
Wednesday, July 14 2010 11:53 AM

Black plate (433,1)

qFuses

Refer to the fuse rating on page 8-36.

Specifications

10-7

RX-8_8BQ7-EA-10H_Edition1 Page433
Wednesday, July 14 2010 11:53 AM

Black plate (434,1)

Personalization Features

The following

“Personalization Features” are possible. These settings can only be changed by an Authorized

Mazda Dealer.

Setting

Function

Initial Setting

After Setting Change

Advanced keyless
entry

The advanced key's remaining battery level
warning light in the instrument cluster can be
deactivated.

Activated

Deactivated

The beep sound which is heard when
locking/unlocking all doors or the trunk lid can
be deactivated.

*1

Activated

Deactivated

The function to automatically lock doors when
leaving the vehicle while carrying the key can
be activated.

*2

Deactivated

Activated

*1 When the autolock function is operating, the warning sound will be heard regardless of the setting.
*2 When the autolock function is enabled, windows will not automatically close. You must close them before

leaving vehicle.
