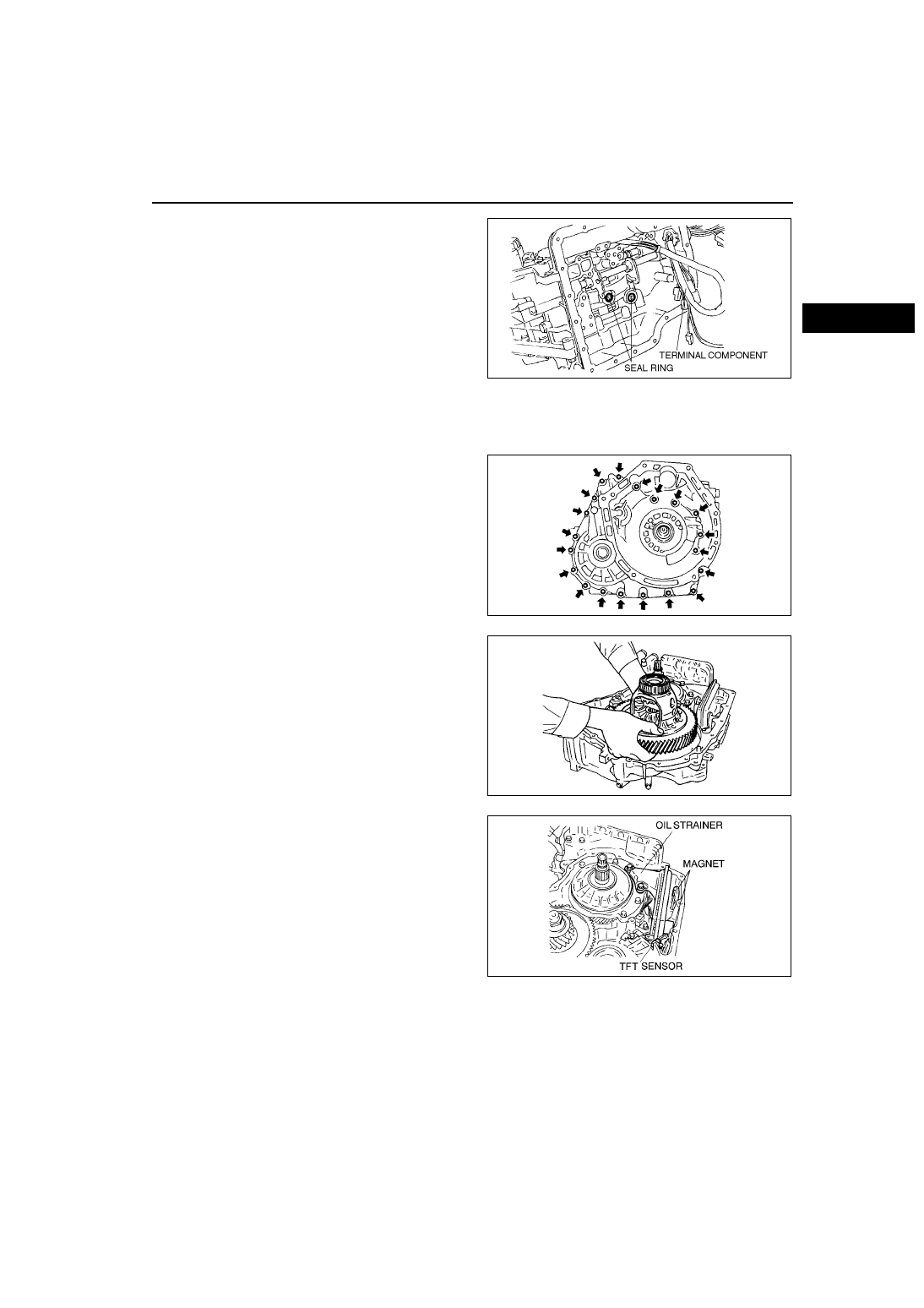

AUTOMATIC TRANSAXLE

K1–5

K1

8. Remove the seal rings from the transaxle case.

9. Remove the bracket from coupling connector,

then remove the terminal component.

Caution

•••• If the converter housing is hard to

remove, lightly tap perimeter of the

converter housing using a plastic

hammer.

Do not separate the converter housing

and the transaxle case using a

screwdriver.

Be careful not to scratch mating surfaces

of the converter housing and the

transaxle case.

•••• After removing the converter housing, remove the liquid gasket remaining on the mating surfaces.

10. Remove the bolts, then remove the converter

housing.

11. Remove the differential component.

12. Remove the oil strainer.

13. Remove the transaxle fluid temperature (TFT)

sensor and two magnets.

AMU0517A008

AMU0517A009

AMU0517A010

AMU0517A011

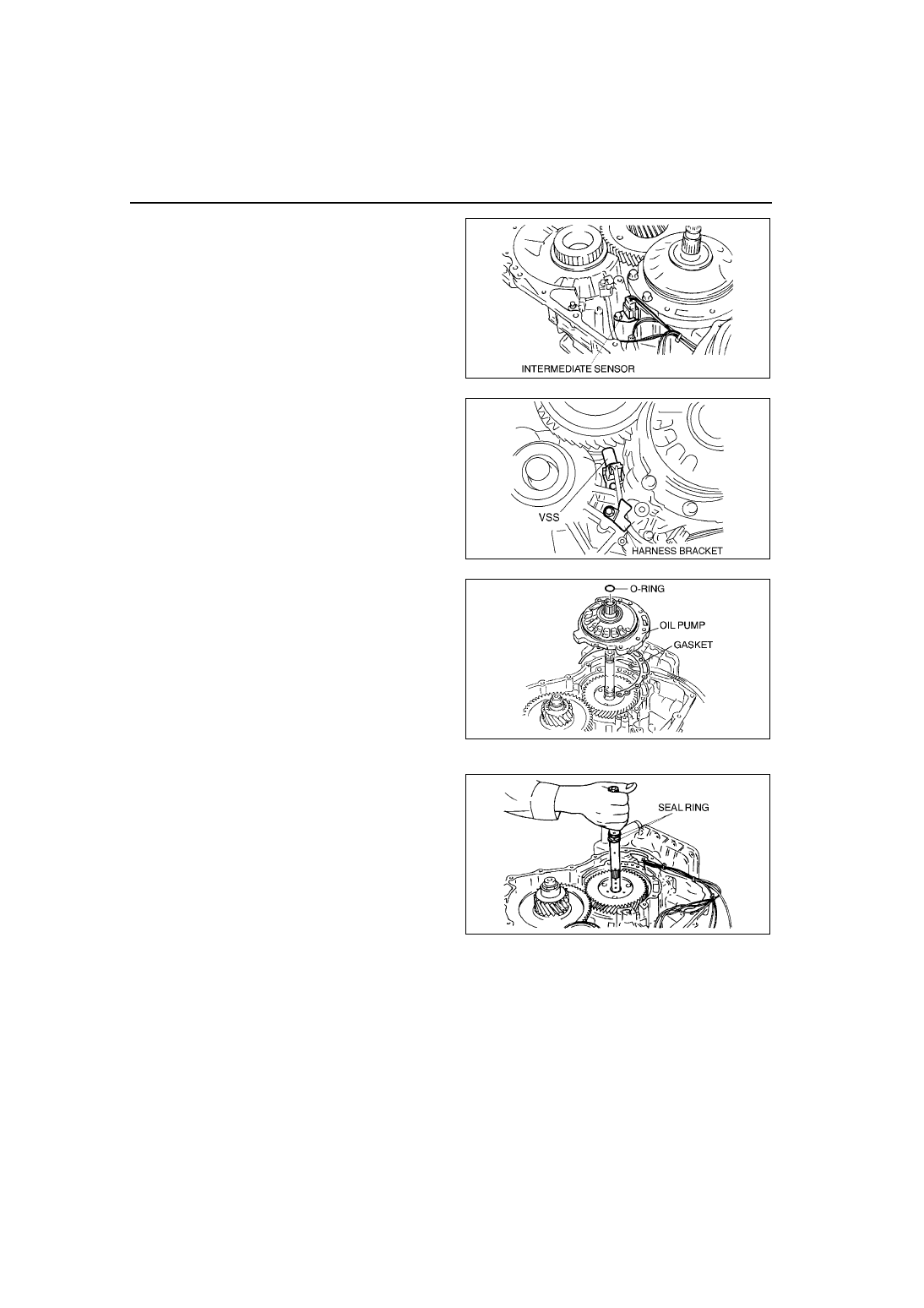

K1–6

AUTOMATIC TRANSAXLE

14. Disconnect the intermediate sensor connector.

15. Remove the intermediate sensor with the clip.

16. Disconnect the vehicle speedometer sensor

(VSS) connector.

17. Remove the VSS with the clip and harness

bracket.

Note

• Do not reuse the O-ring.

18. Remove the O-ring from the input shaft.

19. Remove the bolts, then remove the oil pump

component.

Caution

•••• If the oil pump gasket is bent or

scratched, do not reuse it.

20. Remove the oil pump gasket.

Note

• Do not reuse the seal rings.

21. Pull out the input shaft.

22. Remove the seal rings from the input shaft.

AMU0517A012

AMU0517A013

AMU0517A014

AMU0517A015

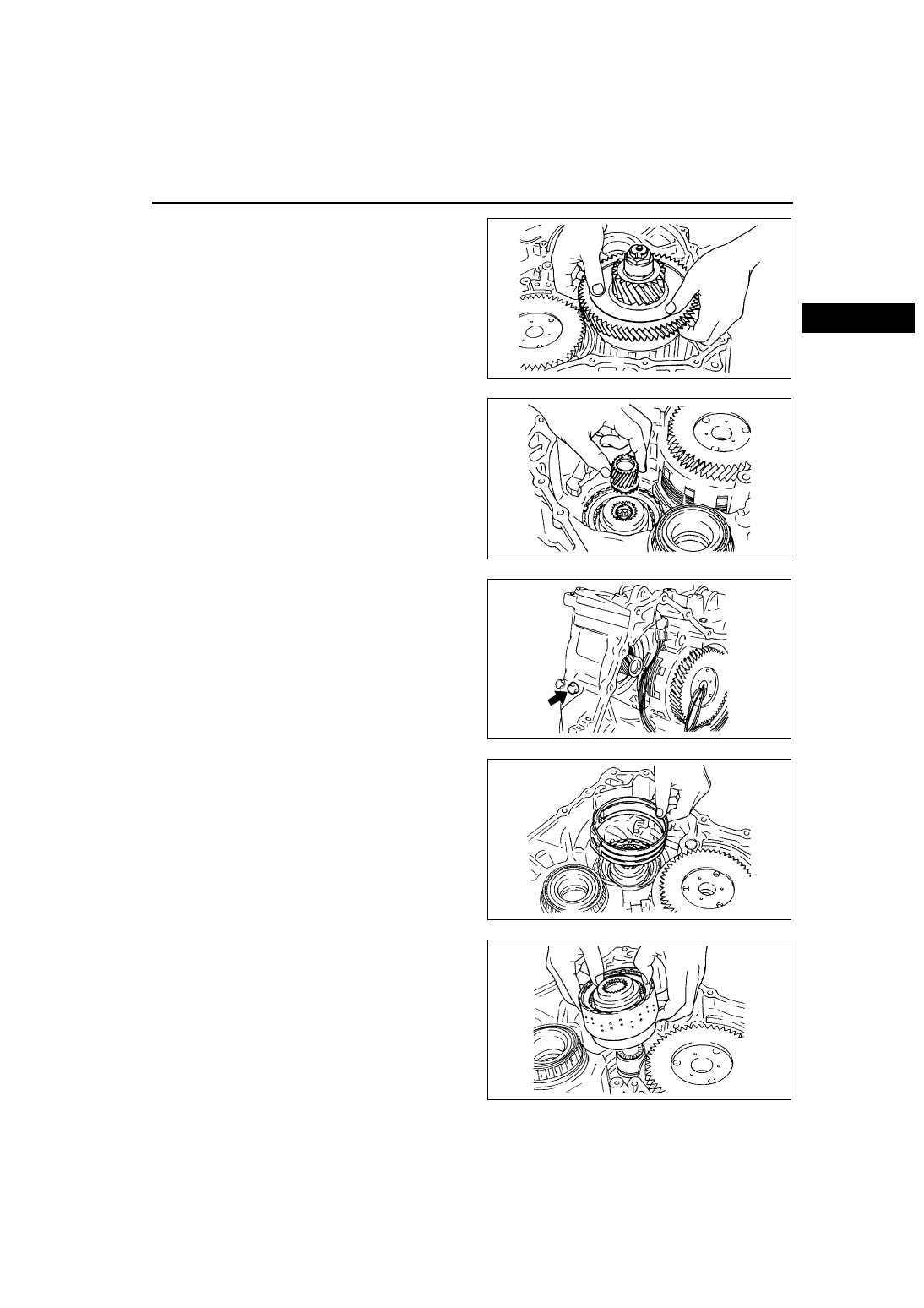

AUTOMATIC TRANSAXLE

K1–7

K1

23. Remove the reduction gear component.

24. Remove the sun gear on the reduction gear.

Note

• Do not reuse the anchor end bolt.

25. Remove the anchor end bolt which secures the

reduction brake band.

26. Remove the reduction brake band.

27. Remove the direct clutch component.

AMU0517A016

AMU0517A017

AMU0517A019

AMU0517A020

AMU0517A021

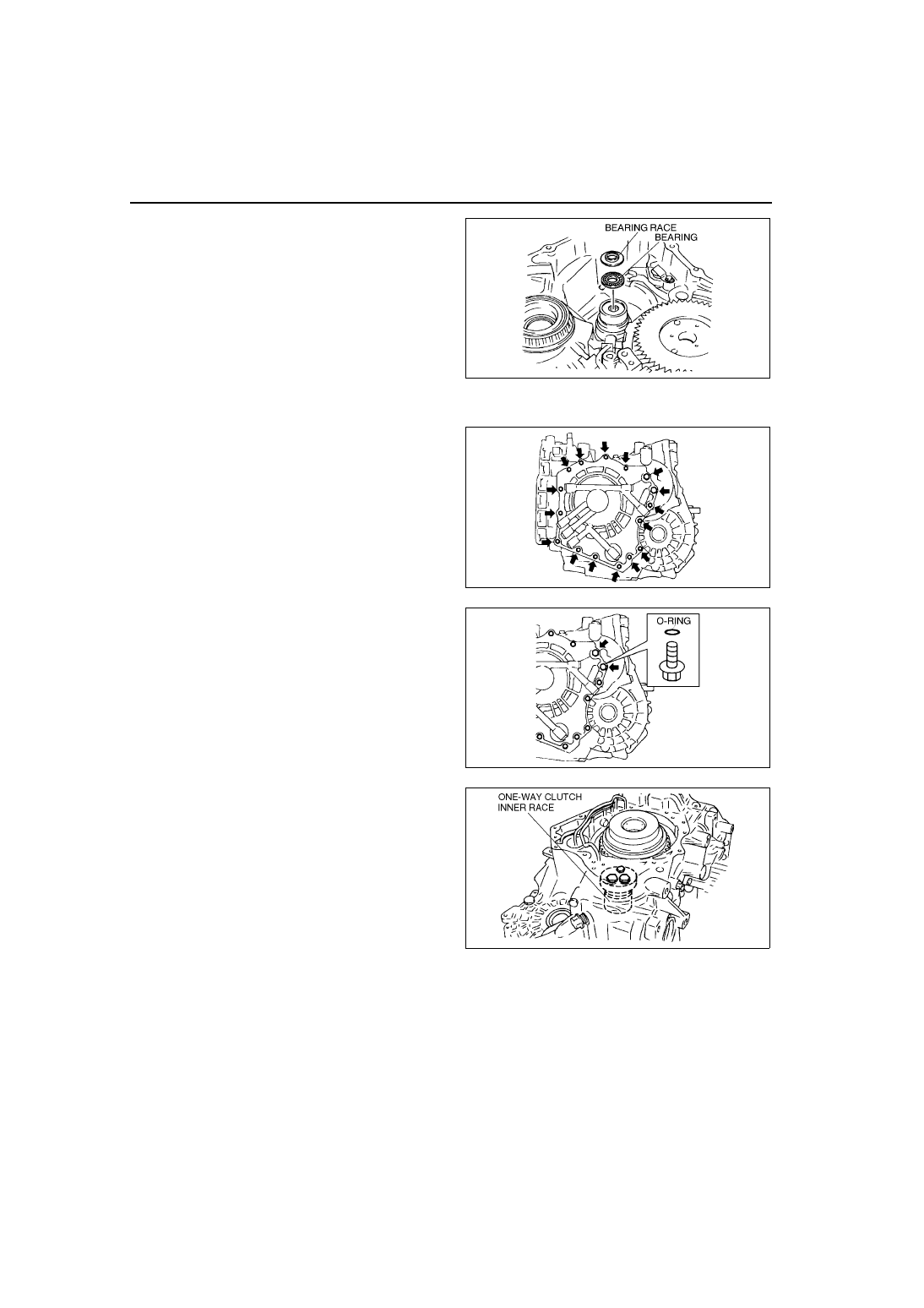

K1–8

AUTOMATIC TRANSAXLE

28. Remove the bearing race and bearing from one-

way clutch inner race.

Caution

•••• If the end cover is hard to remove, lightly

tap perimeter of the end cover using a

plastic hammer.

Do not separate the end cover and the

transaxle case using a screwdriver.

Be careful not to scratch mating surfaces

of the end cover and the transaxle case.

•••• After removing the end cover, remove the

liquid gasket remaining on the mating

surfaces.

29. Remove the bolts, then remove the end cover.

Note

• Do not reuse the O-ring.

30. Remove the O-rings from two bolts.

Caution

•••• When removing the bolts, be careful not

to drop the one-way clutch inner race.

31. Remove the bolts which secure the one-way

clutch inner race.

Note

• Do not reuse the O-ring.

32. Remove the O-rings from two bolts.

33. Remove the one-way clutch inner race.

Note

• Do not reuse the seal rings.

AMU0517A022

AMU0517A025

AMU0517A026

AMU0517A027
