Mazda Transaxle FN4A-EL. Manual - part 8





K1–24

AUTOMATIC TRANSAXLE

DRIVE PLATE PART NUMBER:FNE1 19 370

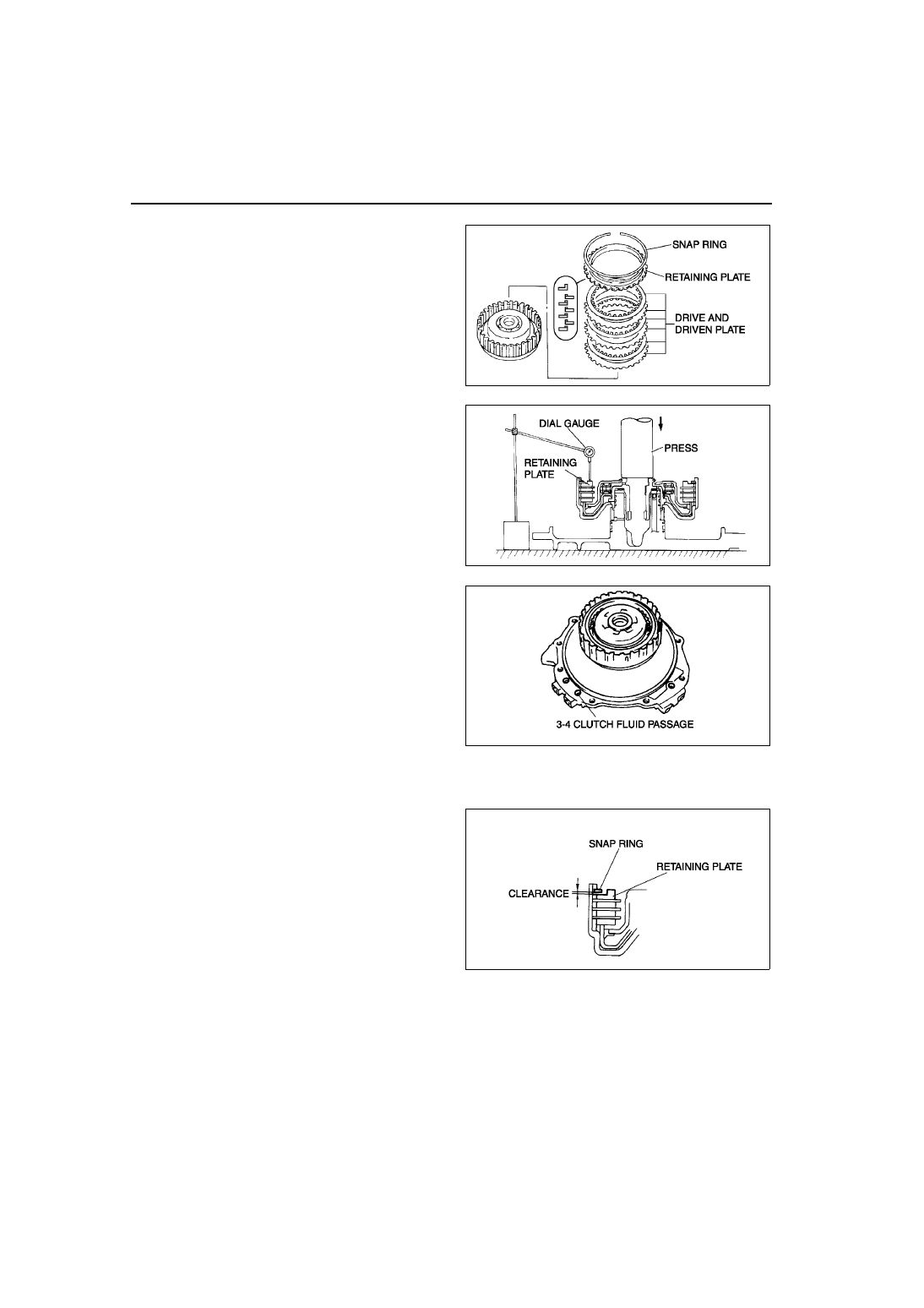

15. Measure the 3-4 clutch clearance.

(1) Install the 3-4 clutch in the end cover, and set

the dial gauge.

(2) Secure the 3-4 clutch by lightly pressing down

with a press, etc.

(3) Apply compressed air to the part indicated in

the figure and let the 3-4 clutch piston stroke
three times.

Air pressure

392—441 kPa {4.0—4.5 kgf/cm

2

, 57—63 psi}

(4) Apply compressed air and operate the 3-4

clutch piston. Read the value when the
indicator of the dial gauge stops.

(5) Release the compressed air and read the dial

gauge when the 3-4 clutch piston is not
operating.

(6) Calculate the 3-4 clutch clearance according

to the following formula:
step (4) value – step (5) value = 3-4 clutch clearance.

(7) Measure the clearances at four locations (90

°



apart) by following the steps from (3) to (6).
Verify that the average value is within the
specification below.

3-4 clutch clearance

Drive plate part number : FN11 19 370

1.00—1.30 mm {0.039—0.051 in}

Drive plate part number : FNE1 19 370

1.10—1.40 mm {0.043—0.055 in}

(8) If not as specified, remove the snap ring and

measure its thickness.

(9) Add the thickness to the average value

calculated in step (7), and select the snap ring whose range includes the value.

A6E5714A108

A6E5714A047

A6E5714A048

A6E5714A049

AUTOMATIC TRANSAXLE

K1–25

K1

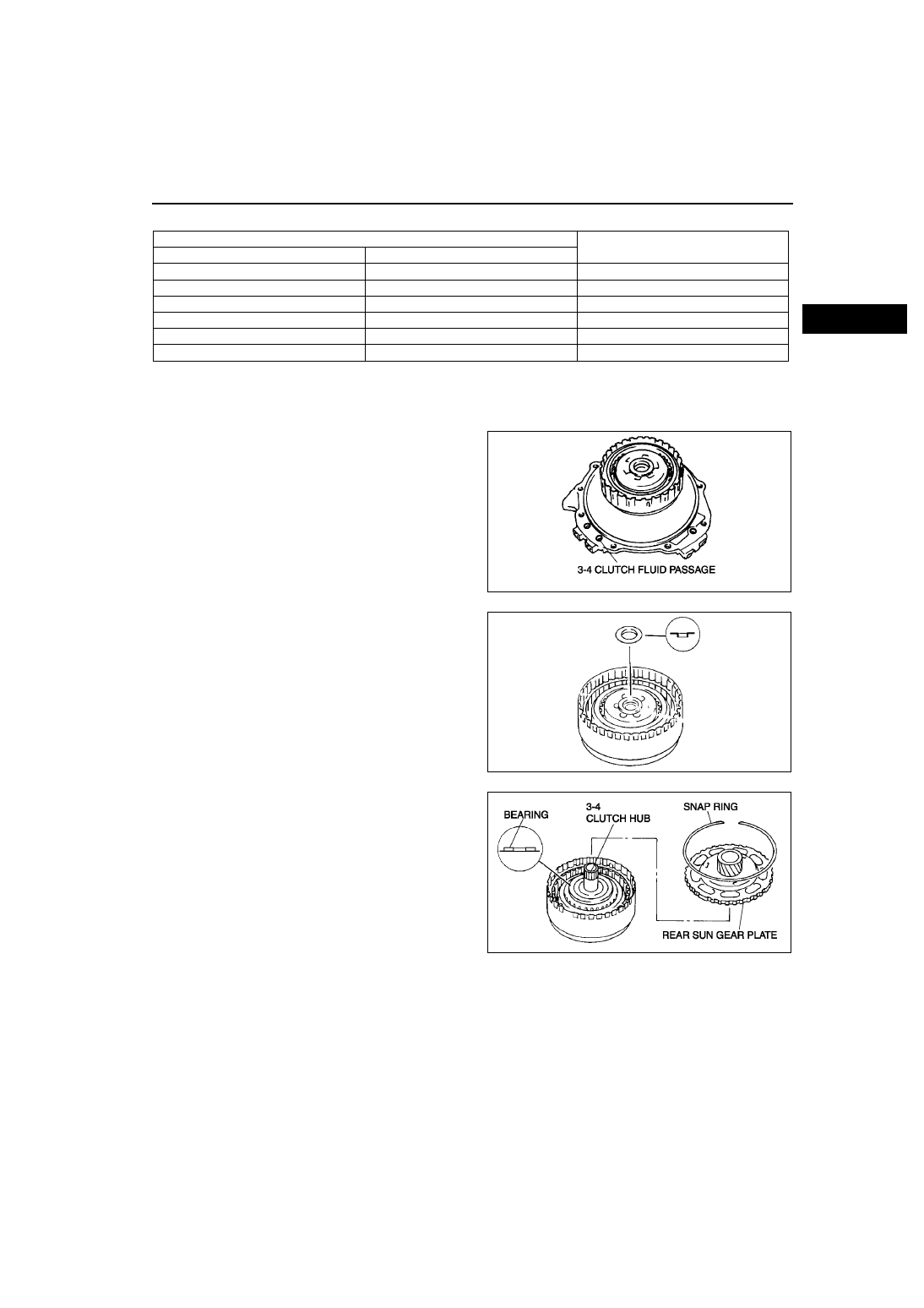

Snap ring sizes

(10)Install the selected snap ring and perform steps (2) to (7) again. Verify that the calculated value satisfies

the clearance specification.

16. Inspect the 3-4 clutch operation.

(1) Install the 3-4 clutch drum to the end cover.
(2) Inspect the 3-4 clutch operation by applying

compressed air as shown.

Air pressure

392—441 kPa {4.0—4.5 kgf/cm

2

, 57—63 psi}

17. Install the 3-4 clutch component to the 2-4 brake

drum.

18. Apply petroleum jelly to the bearing, and secure it

onto the 3-4 clutch component.

19. Install the 3-4 clutch hub.
20. Apply petroleum jelly to the bearing, and secure it

onto the 3-4 clutch hub as shown in the figure.

21. Install the rear sun gear plate onto the 2-4 brake

drum.

22. Install the snap ring.

End Of Sie

Range mm {in}

Snap ring sizes mm {in}

Drive plate part number:FN11 19 370

Drive plate part number:FNE1 19 370

2.250—2.450 {0.089—0.096}

2.350—2.550 {0.093—0.100}

1.2 {0.047}

2.450—2.650 {0.096—0.104}

2.550—2.750 {0.100—0.108}

1.4 {0.055}

2.650—2.850 {0.104—0.112}

2.750—2.950 {0.108—0.116}

1.6 {0.063}

2.850—3.050 {0.112—0.120}

2.950—3.150 {0.116—0.124}

1.8 {0.071}

3.050—3.250 {0.120—0.128}

3.150—3.350 {0.124—0.132}

2.0 {0.079}

3.250—3.450 {0.128—0.136}

3.350—3.550 {0.132—0.140}

2.2 {0.087}

A6E5714A048

X3U517ACS

A6E5714A050

K1–26

AUTOMATIC TRANSAXLE

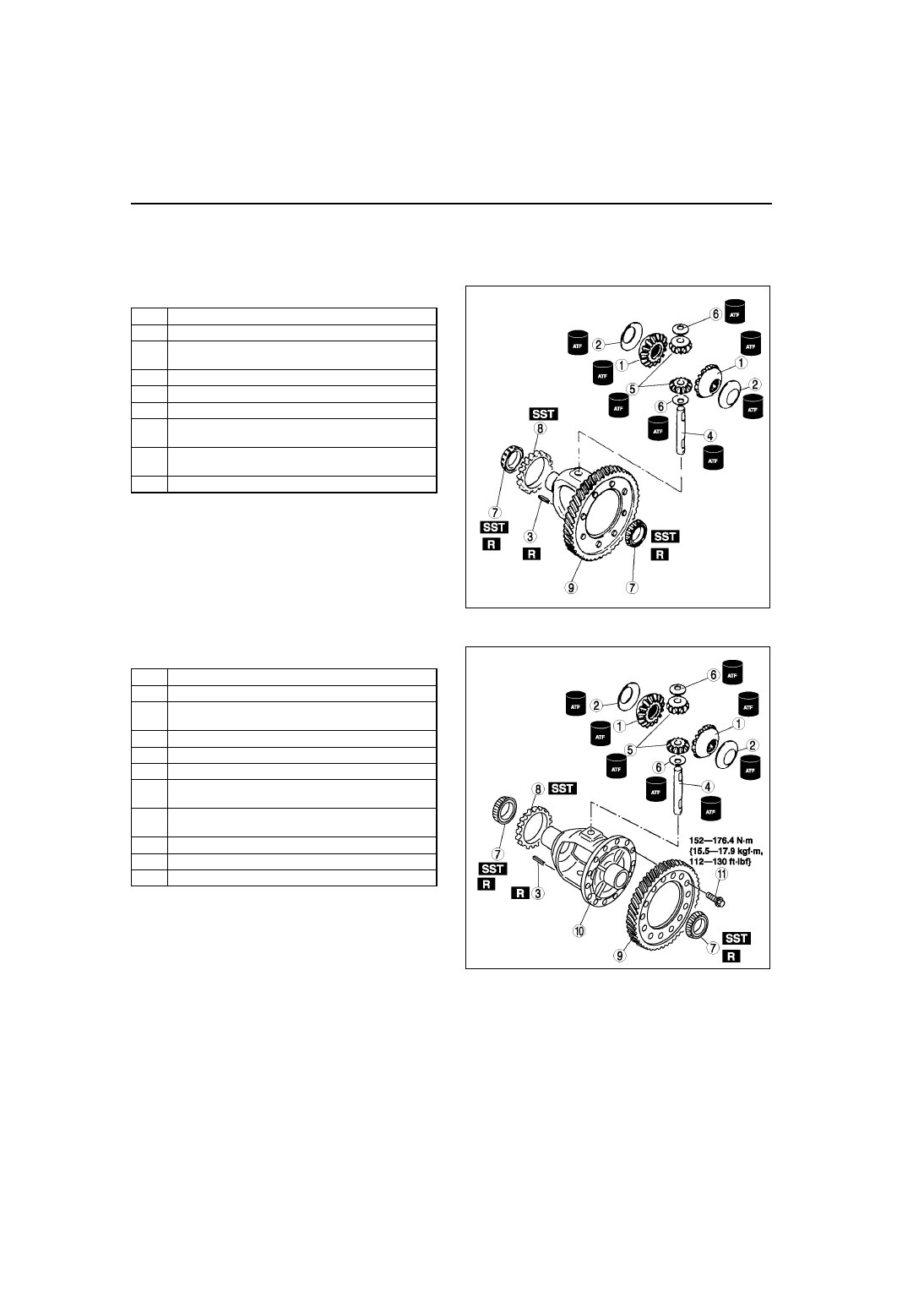

DIFFERENTIAL DISASSEMBLY/ASSEMBLY

A6E561427100A01

1. Carry out the preinspeciton before disassembly. (See

K1–54 Differential Preinspection

.)

2. Disassemble in the order indicated in the table.
3. Assemble in the reverse order of disassembly.

RIVET FIXED TYPE

.

BOLT FIXED TYPE

.

1

Side gear

2

Thrust washer

3

Roll pin
(See

K1–27 Roll Pin Disassembly Note

)

4

Pinion  shaft

5

Pinion gear

6

Thrust washer

7

Bearings
(See

K1–27 Bearings Disassembly Note

)

8

Sensor rotor
(See

K1–27 Sensor Rotor Disassembly Note

)

9

Ring gear and gear case

A6E5714A051

1

Side gear

2

Thrust washer

3

Roll pin
(See

K1–27 Roll Pin Disassembly Note

)

4

Pinion  shaft

5

Pinion gear

6

Thrust washer

7

Bearings
(See

K1–27 Bearings Disassembly Note

)

8

Sensor rotor
(See

K1–27 Sensor Rotor Disassembly Note

)

9

Ring gear

10

Gear case

11

Bolt

A6E5714A052

AUTOMATIC TRANSAXLE

K1–27

K1

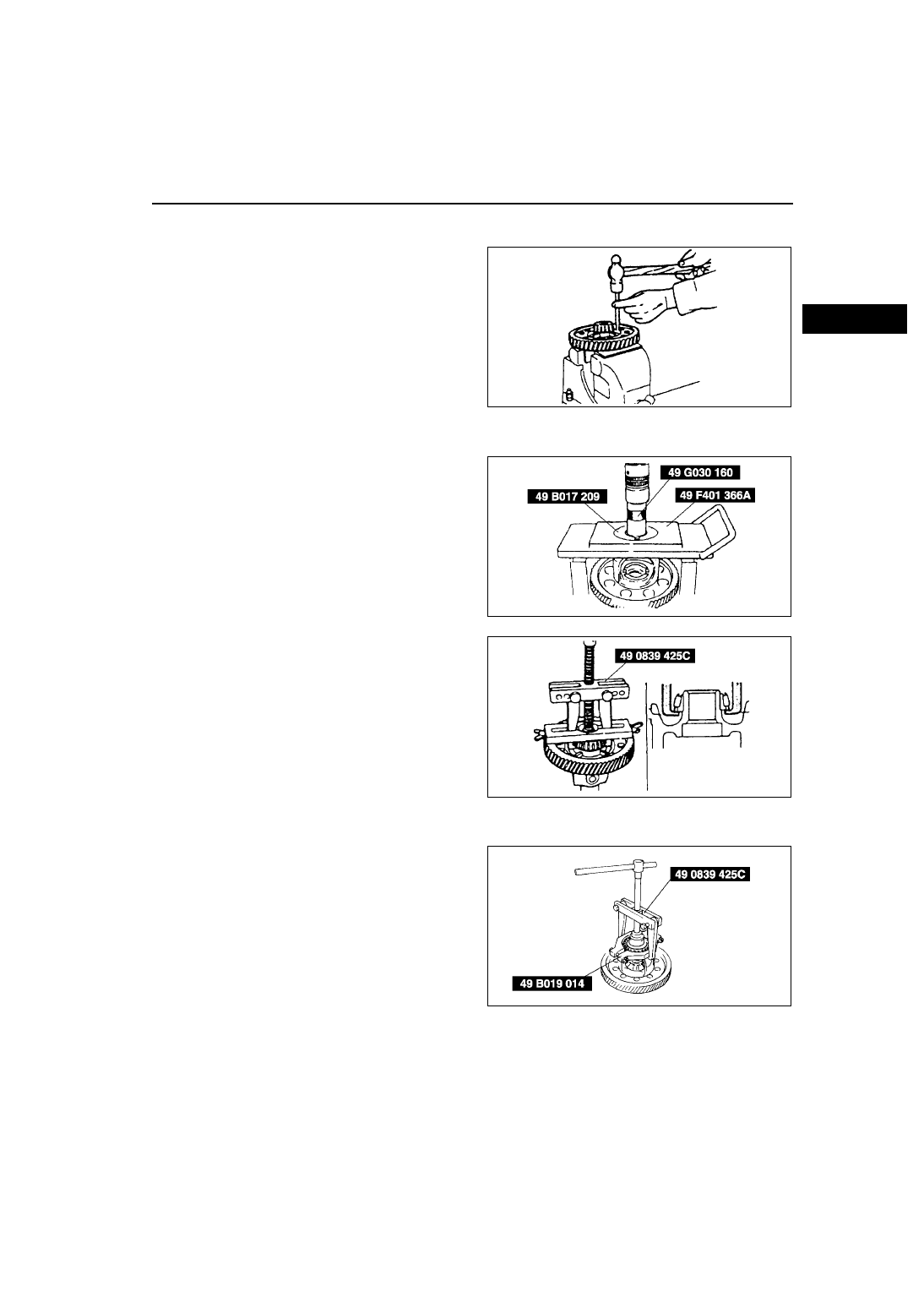

Roll Pin Disassembly Note

1. Place the gear case in a vise.
2. Insert a 2.0 mm {0.07 in} punch into the roll pin

hole from the ring gear side, and remove the roll
pin.

Bearings Disassembly Note

1. Remove the bearing (speedometer drive gear

side) from the gear case using the SSTs.

2. Remove the bearing (ring gear side) from the

gear case using the SST.

Sensor Rotor Disassembly Note

•

Remove the sensor rotor from the gear case
using the SSTs.

X3U517AEQ

A6E5714A053

A6E5714A054

A6E5714A055
