Mazda Transaxle FN4A-EL. Manual - part 5

K1–12

AUTOMATIC TRANSAXLE

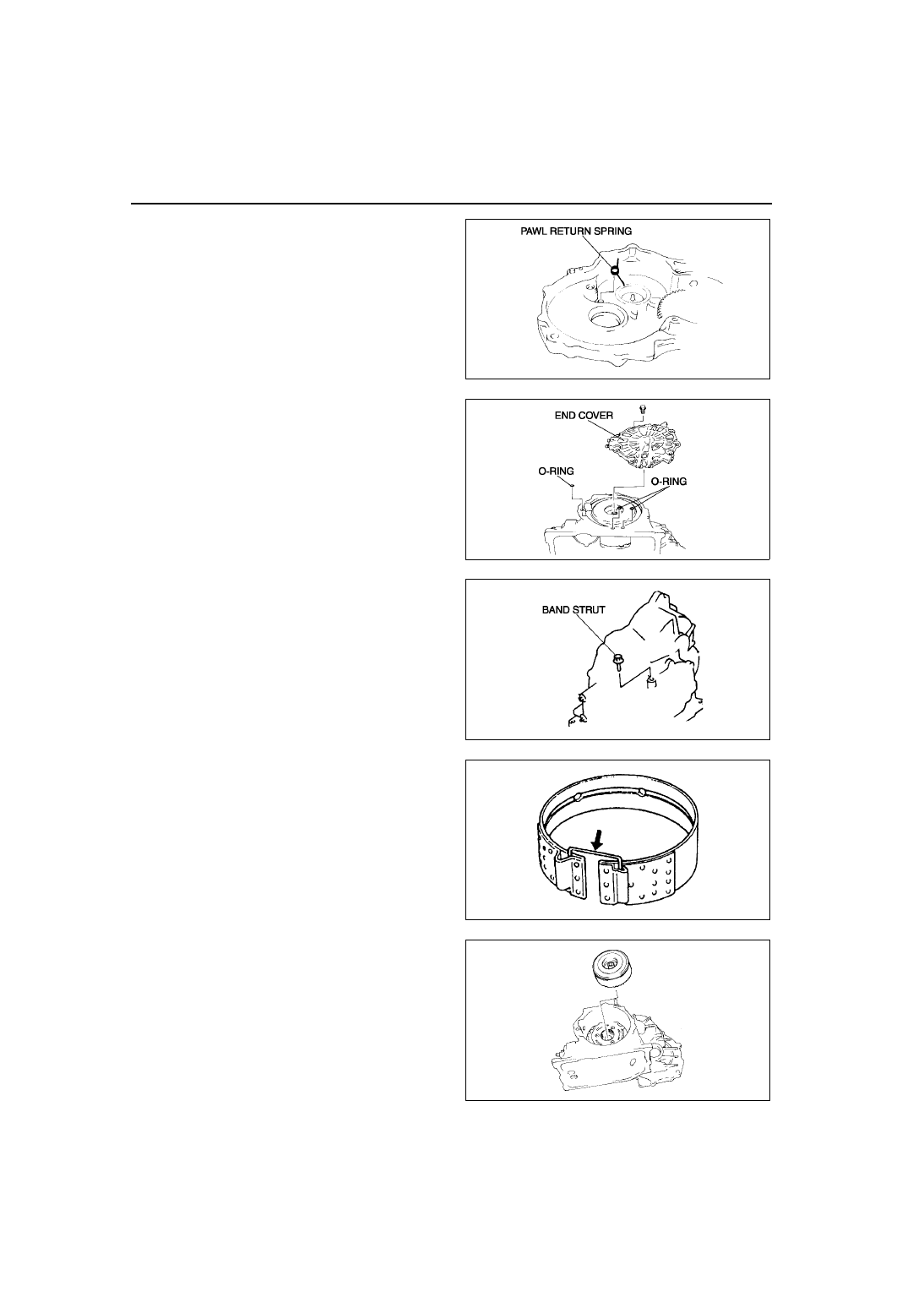

34. Remove the pawl return spring.
35. Remove the end cover.

36. Remove the O-ring from the transaxle case.

37. Remove the band strut.

38. Remove the 2-4 brake band, and hold it together

using a piece of wire as shown in the figure.

39. Remove the clutch component.

A6E5714A017

A6E5714A018

A6E5714A019

X3U517AAT

X3U517AAU

AUTOMATIC TRANSAXLE

K1–13

K1

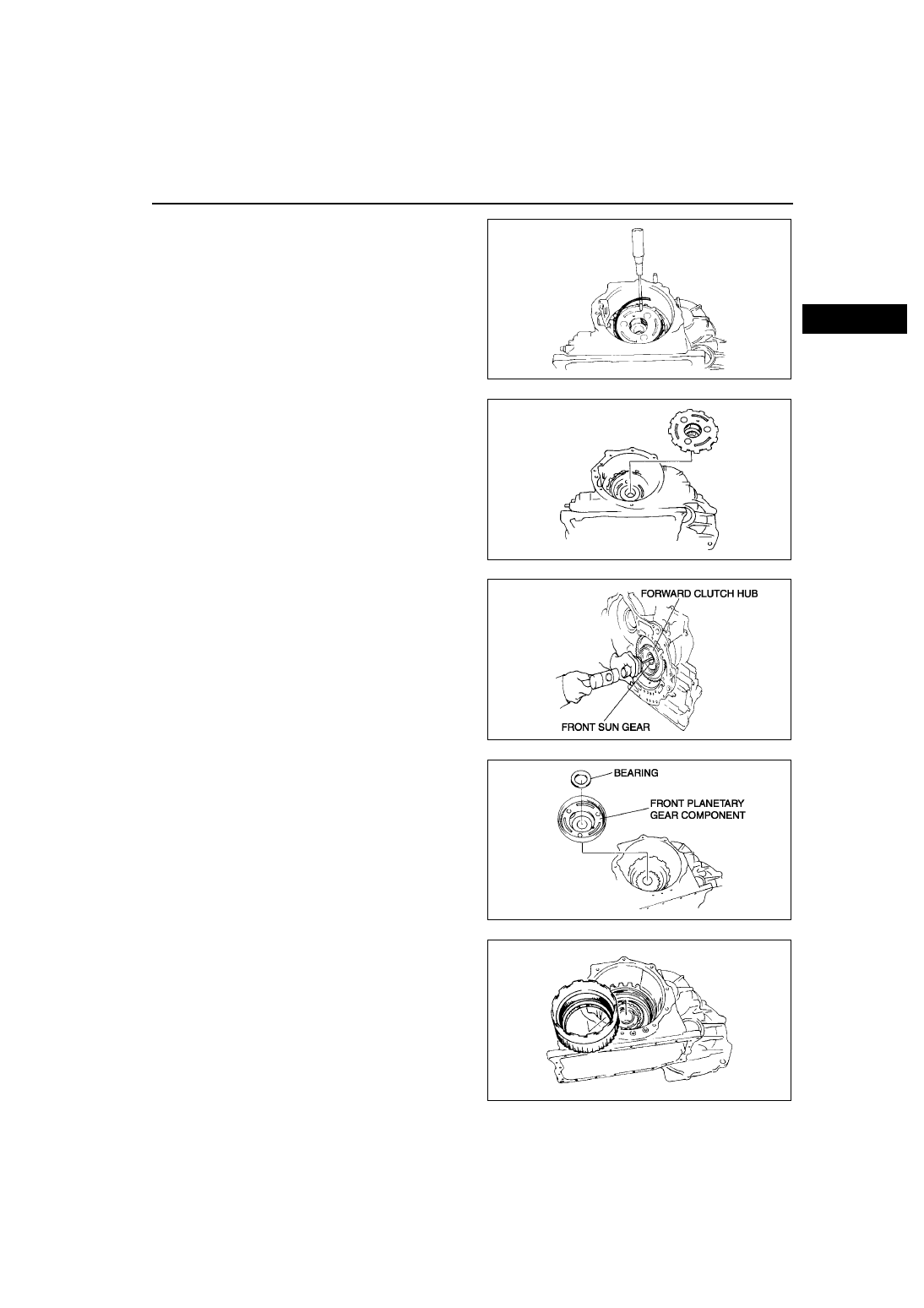

40. Remove the snap ring.

41. Remove the rear planetary gear component.

42. Remove the front sun gear by tapping its end with

a flathead screwdriver, etc. as shown in the
figure.

43. Remove the forward clutch hub.

44. Remove the front planetary gear component.

45. Remove the front internal gear and one-way

clutch component.

46. Remove the locknut.

X3U517AAV

X3U517AAW

A6E5714A020

A6E5714A021

X3U517AAZ

K1–14

AUTOMATIC TRANSAXLE

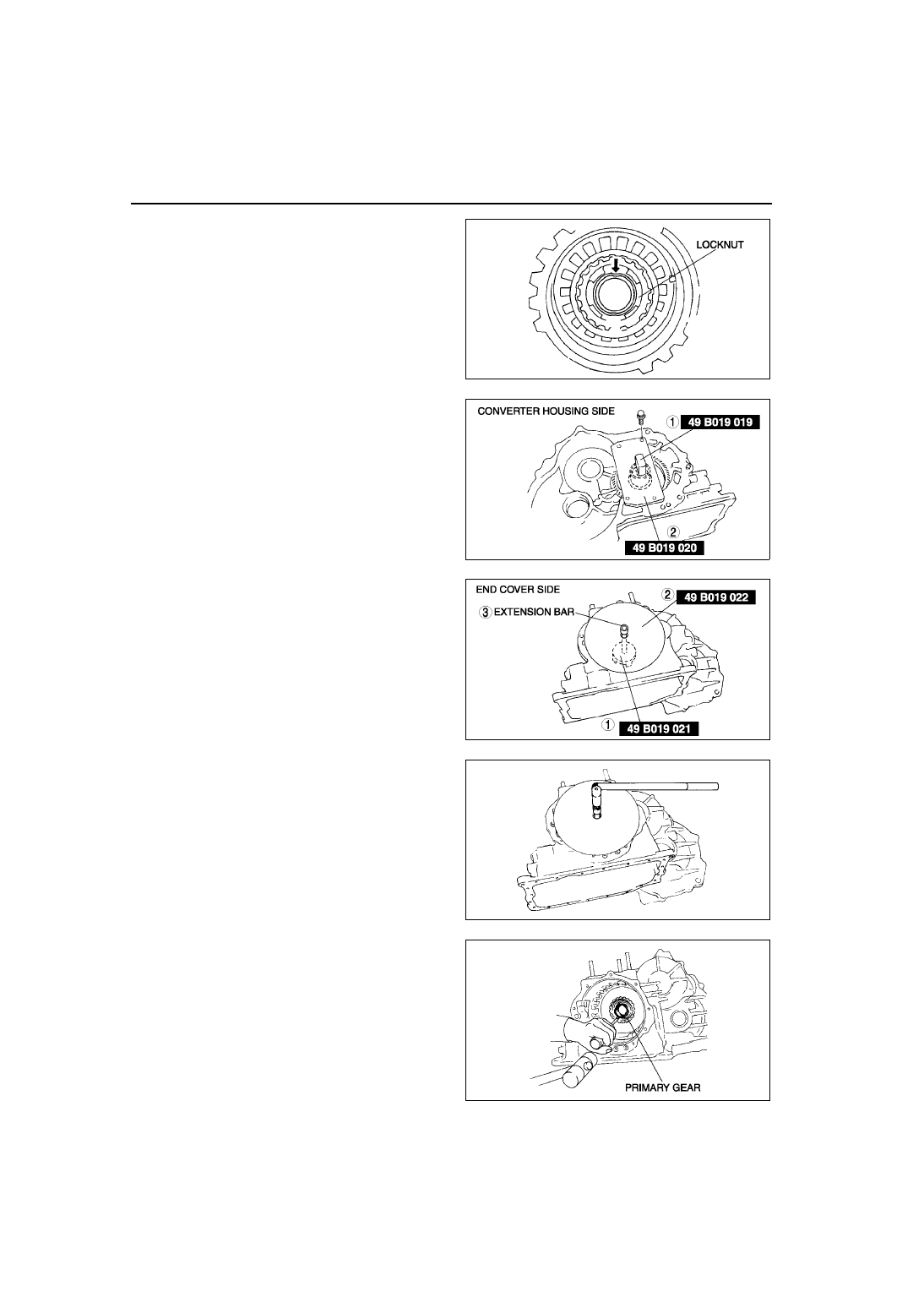

(1) Knock the crimped porsion of the locknut

outward by using a small chisel and a
hammer.

(2) Install the SST to the primary gear in the

order shown.

Tightening torque

19—25 N·m {1.9—2.6 kgf·m, 14—18 ft·lbf}

(3) Install the SST to the locknut in the order

shown.

(4) Remove the locknut.

47. Remove the primary gear by tapping it with a

flathead screwdriver, etc. as shown in the figure.

A6E5714A022

A6E5714A023

A6E5714A024

X3U517AB3

A6E5714A025

AUTOMATIC TRANSAXLE

K1–15

K1

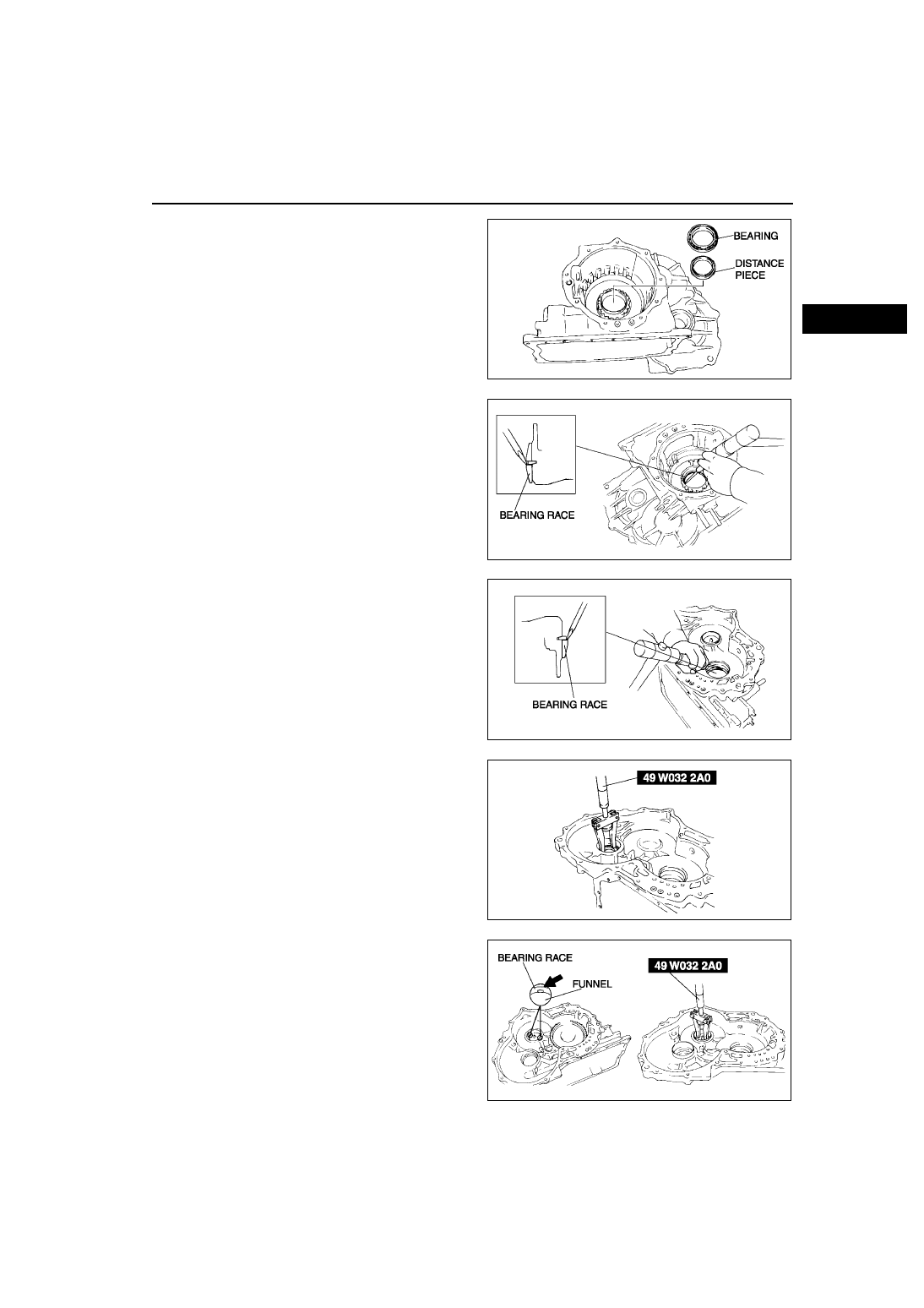

48. Remove the bearing and distance piece.

Caution

••••

Removing the bearing race using a
flathead screwdriver can damage the
inside of the bearing race. Handle the
flathead screwdriver carefully.

49. Remove the bearing race indicated in the figure

from the end cover side using a flathead
screwdriver, etc.

50. Remove the bearing race indicated in the figure

from the converter housing side using a flathead
screwdriver, etc.

51. Remove the bearing race using the SST as

shown in the figure.

52. Tap the funnel at the areas indicated in the figure

using a flathead screwdriver, etc. to make gaps
big enough to installing the SST. Then remove
the bearing race.

53. Remove the funnel

Caution

••••

Removing the oil pipe using a flathead
screwdriver can damage the oil pipe.
Handle the flathead screwdriver carefully.

A6E5714A026

A6E5714A027

A6E5714A028

A6E5714A029

A6E5714A030
