Mazda CX-9 Grand Touring. Manual - part 644





Fig. 54: Supplemental Restraints Circuit (1 of 2)



2007 Mazda CX-9 Grand Touring

2007 SYSTEM WIRING DIAGRAMS Mazda - CX-9



Microsoft



Sunday, November 15, 2009 9:34:32 AM

Page 109

© 2005 Mitchell Repair Information Company, LLC.



2007 Mazda CX-9 Grand Touring

2007 SYSTEM WIRING DIAGRAMS Mazda - CX-9



Microsoft



Sunday, November 15, 2009 9:34:32 AM

Page 110

© 2005 Mitchell Repair Information Company, LLC.

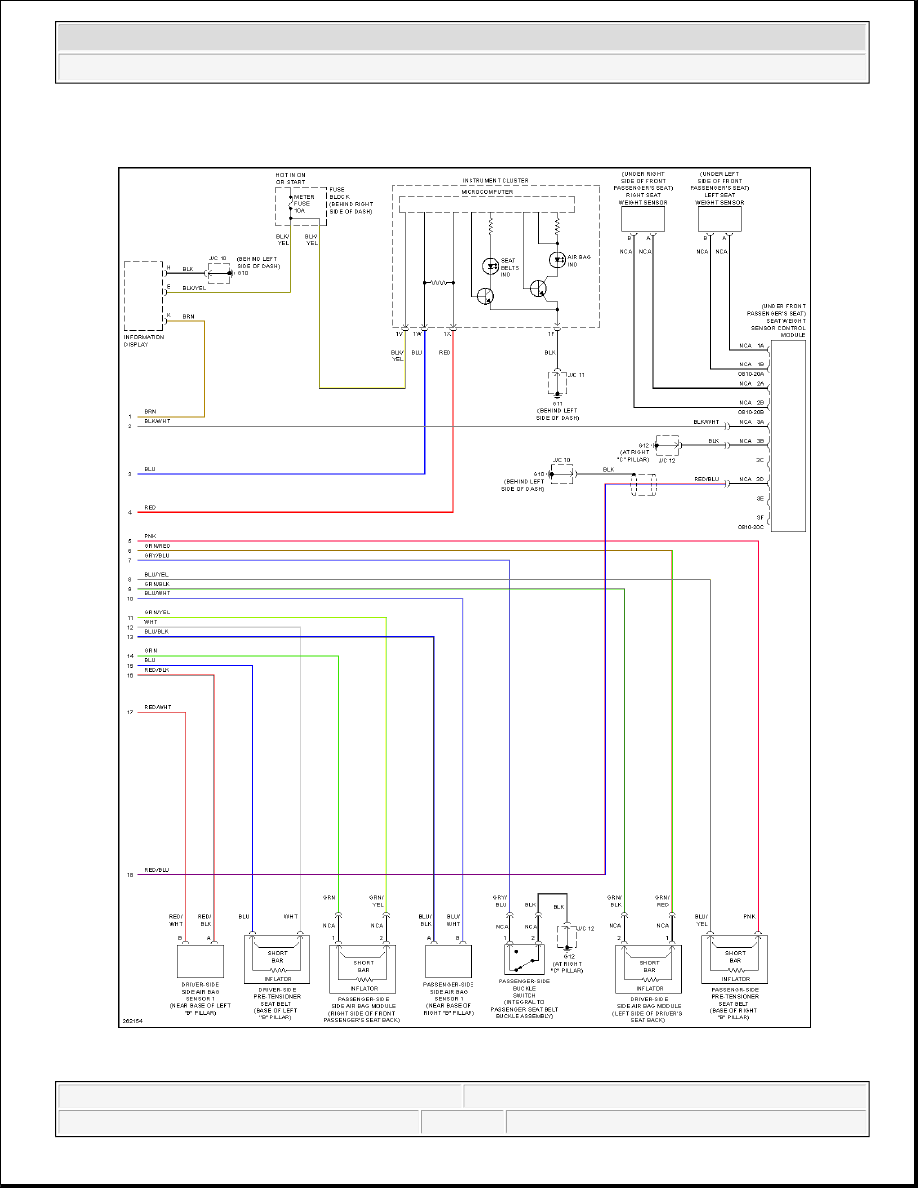

Fig. 55: Supplemental Restraints Circuit (2 of 2)

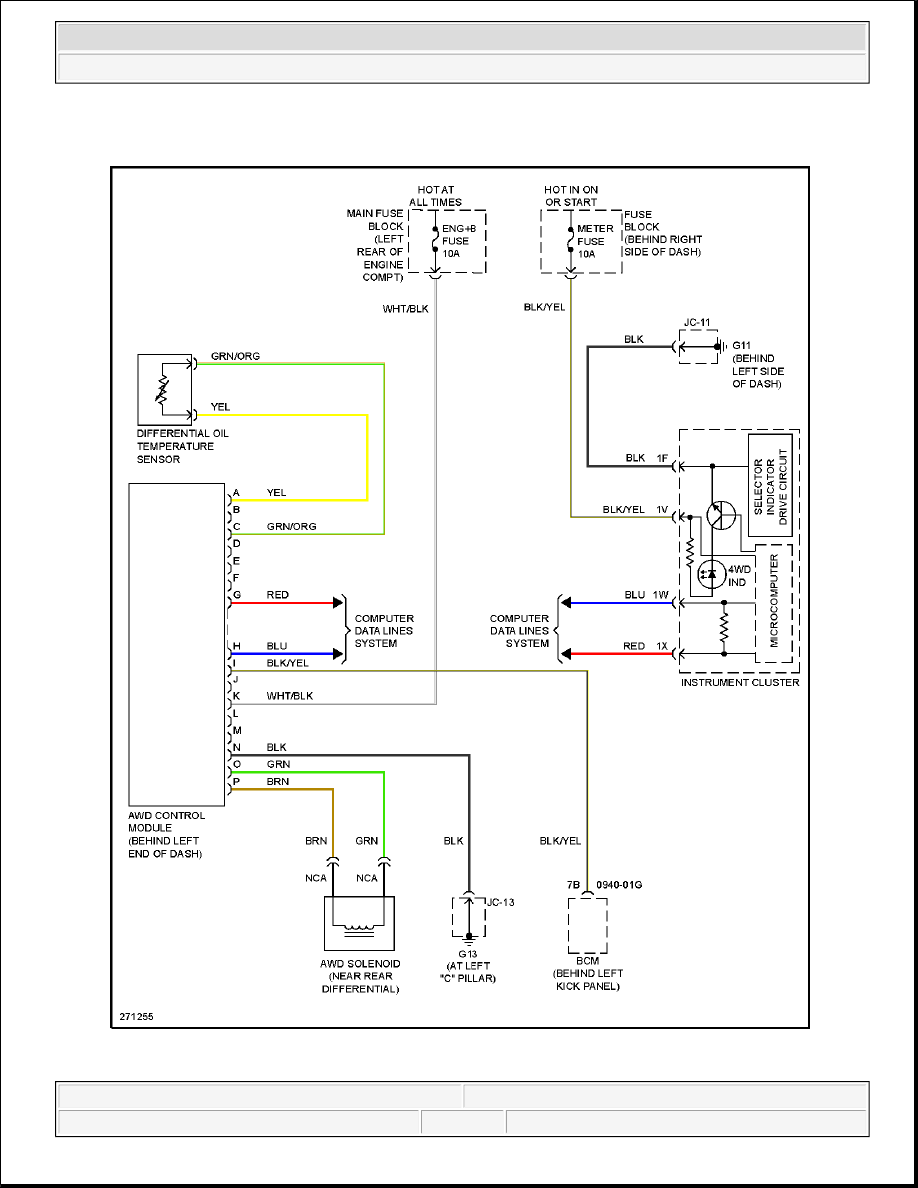

TRANSMISSION



2007 Mazda CX-9 Grand Touring

2007 SYSTEM WIRING DIAGRAMS Mazda - CX-9



Microsoft



Sunday, November 15, 2009 9:34:32 AM

Page 111

© 2005 Mitchell Repair Information Company, LLC.



2007 Mazda CX-9 Grand Touring

2007 SYSTEM WIRING DIAGRAMS Mazda - CX-9



Microsoft



Sunday, November 15, 2009 9:34:32 AM

Page 112

© 2005 Mitchell Repair Information Company, LLC.
