Mazda RX-8. Manual - part 20





AUTOMATIC TRANSMISSION SHIFT MECHANISM

05–14–1

05–14

05–14

AUTOMATIC TRANSMISSION SHIFT MECHANISM

AUTOMATIC TRANSMISSION SHIFT

MECHANISM OUTLINE  . . . . . . . . . . . .  05–14–1

STEERING SHIFT SWITCH

CONSTRUCTION/OPERATION . . . . . . . 05–14–1

Construction  . . . . . . . . . . . . . . . . . . . . . 05–14–1
Operation  . . . . . . . . . . . . . . . . . . . . . . . 05–14–1

End of Toc

AUTOMATIC TRANSMISSION SHIFT MECHANISM OUTLINE

EHU051446010101

The construction and operation of the automatic transmission shift mechanism system is essentially carried
over from that of the 2005MY RX-8, except for the following.

The TCM terminal has been changed for the SJ6A-EL automatic transmission model only.

End Of Sie

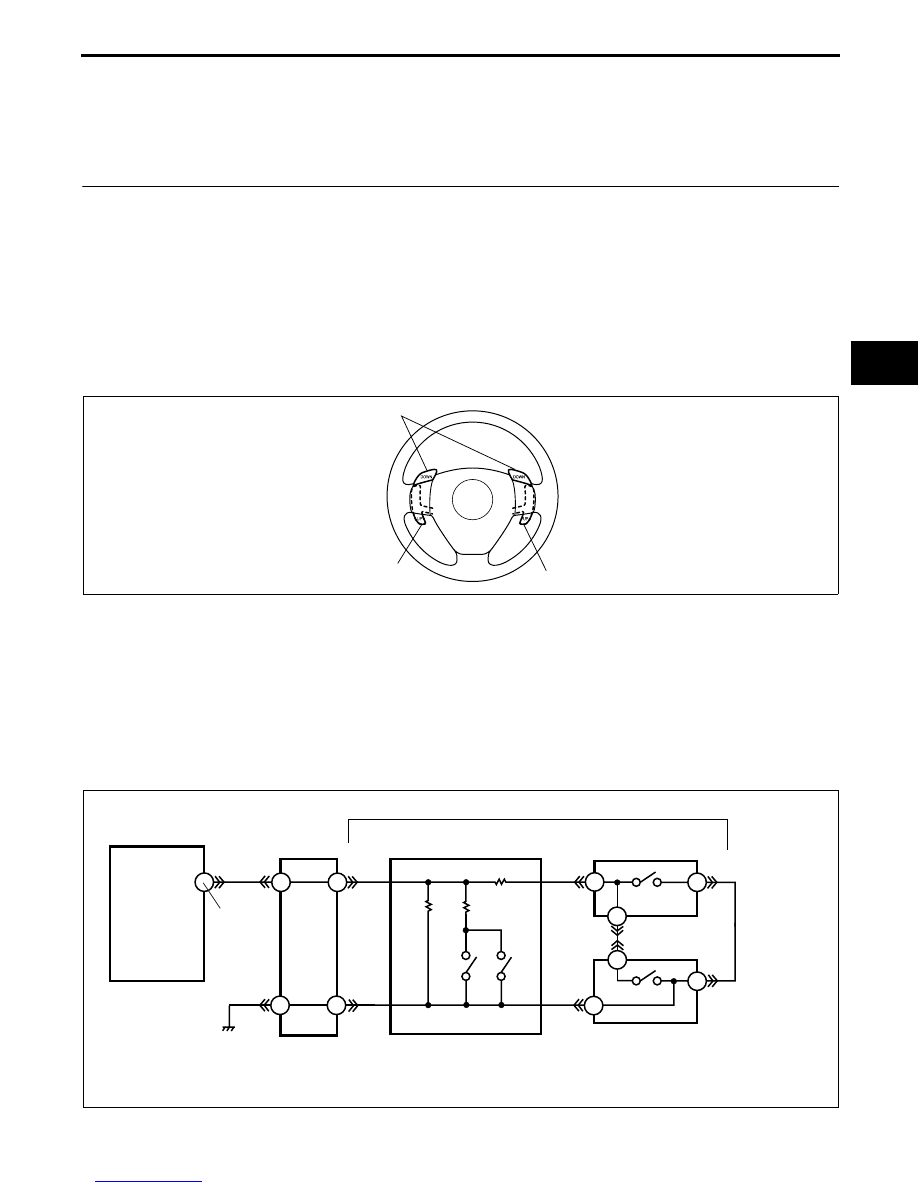

STEERING SHIFT SWITCH CONSTRUCTION/OPERATION

EHU051446102101

Construction

There is one pair of up and down switches on both the left and right sides of the steering wheel.

The circuits of the down switches are built into the audio control switch and cruise control switch. (For vehicles
without cruise control, there is only a down switch.)

Operation
Sending of up/down-shift request signals

The TCM detects an up/down-shift request signal according to the voltage applied to terminal 1W

*1

, 2AF

*2

.

When the up or down switch is operated, the resistor built into the down switch changes the voltage applied to
TCM terminal 1W

*1

, 2AF

*2

.

The TCM controls upshifting or downshifting based on this change in voltage.

*1

: RC4A-EL automatic transmission model

*2

: SJ6A-EL automatic transmission model

End Of Sie

DOWN SWITCH

UP SWITCH

UP SWITCH

CHU0514S201

*1: RC4A-EL AUTOMATIC TRANSMISSION MODEL
*2: SJ6A-EL AUTOMATIC TRANSMISSION MODEL

2AF

1W

*1

*2

TCM

5F

2F

5C

2C

STEERING SHIFT SWITCH

DOWN SWITCH

UP SWITCH (LH)

UP SWITCH (RH)

B

C

A

A

B

C

CLOCK
SPRING

RH

LH

EHU514ZS8001

08–00–1

08

RESTRAINTS

SECTION

08–00

Toc of SCT

OUTLINE . . . . . . . . . . . . . . . . . . 08-00
ON-BOARD DIAGNOSTIC  . . . . 08-02

AIR BAG SYSTEM . . . . . . . . . .  08-10

Toc of SCT

08–00

OUTLINE

RESTRAINTS ABBREVIATIONS. . . . . . . 08–00–1

RESTRAINTS FEATURES  . . . . . . . . . . .  08–00–1

End of Toc

RESTRAINTS ABBREVIATIONS

EHU080000000101

End Of Sie

RESTRAINTS FEATURES

EHU080000000102

End Of Sie

ALR

Automatic Locking Retractor

DLC

Data Link Connector

DTC

Diagnostic Trouble Code

ELR

Emergency Locking Retractor

GND

Ground

IG

Ignition

LED

Light Emitting Diode

LH

Left Hand

PAD

Passenger Air Bag Deactivation

PID

Parameter Identification

RH

Right Hand

SAS

Sophisticated Air bag Sensor

SST

Special Service Tool

WDS

Worldwide Diagnostic System

Improved safety

A front passenger sensing system has been added.
