HEATING SYSTEM TROUBLESHOOTING CAT. U, NO. 93-04

Article Text

1983 Mazda RX7

For www.iluvmyrx7.com

Monday, August 27, 2001 06:36AM

ARTICLE BEGINNING

TECHNICAL SERVICE BULLETIN

HEATING SYSTEM TROUBLESHOOTING MANUAL

Model All Mazda Models
Category U
Bulletin No. 93-04
Date September, 1993

DESCRIPTION

This Service Bulletin contains a new Heating System Troubleshooting
Manual that was developed by the Mazda Canada Quality Assurance
Section. The diagnostic procedures were developed and tested in
Canada during a Cold Weather Test that took place in February 1993.
The diagnostic procedures were tested on vehicles in which customers
had complained about a lack of heat for several winters. The
effectiveness of these procedures was confirmed.

SPECIAL NOTE

This same manual will also be used as a hand out for all forth coming
Training Courses on Climate Control Systems.

HEATER AND DEFROSTER TROUBLESHOOTING MANUAL

INTRODUCTION

An investigation was conducted using customer vehicles at dealer-ships
across North America over a two year period. The investigation was
conducted to determine if there were any concerns that were difficult
to repair using existing Mazda repair manuals.
The following list represents items most commonly left unrepaired or
undiagnosed by the dealer.

1. Air leakage between the blower unit and the cooler unit.

2. Missing or mis-installed sealing grommets in the firewall.

3. Incorrect operation of the thermostat.

4. Improper usage of the recirculation and fresh air mode of the
ventilation system.

In order to assist in the correct diagnosis and repair of Heating
System concerns the following troubleshooting manual was developed.
See Fig. 1. for a visual description of the Climate Control System.

HEATING SYSTEM TROUBLESHOOTING CAT. U, NO. 93-04

Article Text (p. 2)

1983 Mazda RX7

For www.iluvmyrx7.com

Monday, August 27, 2001 06:36AM

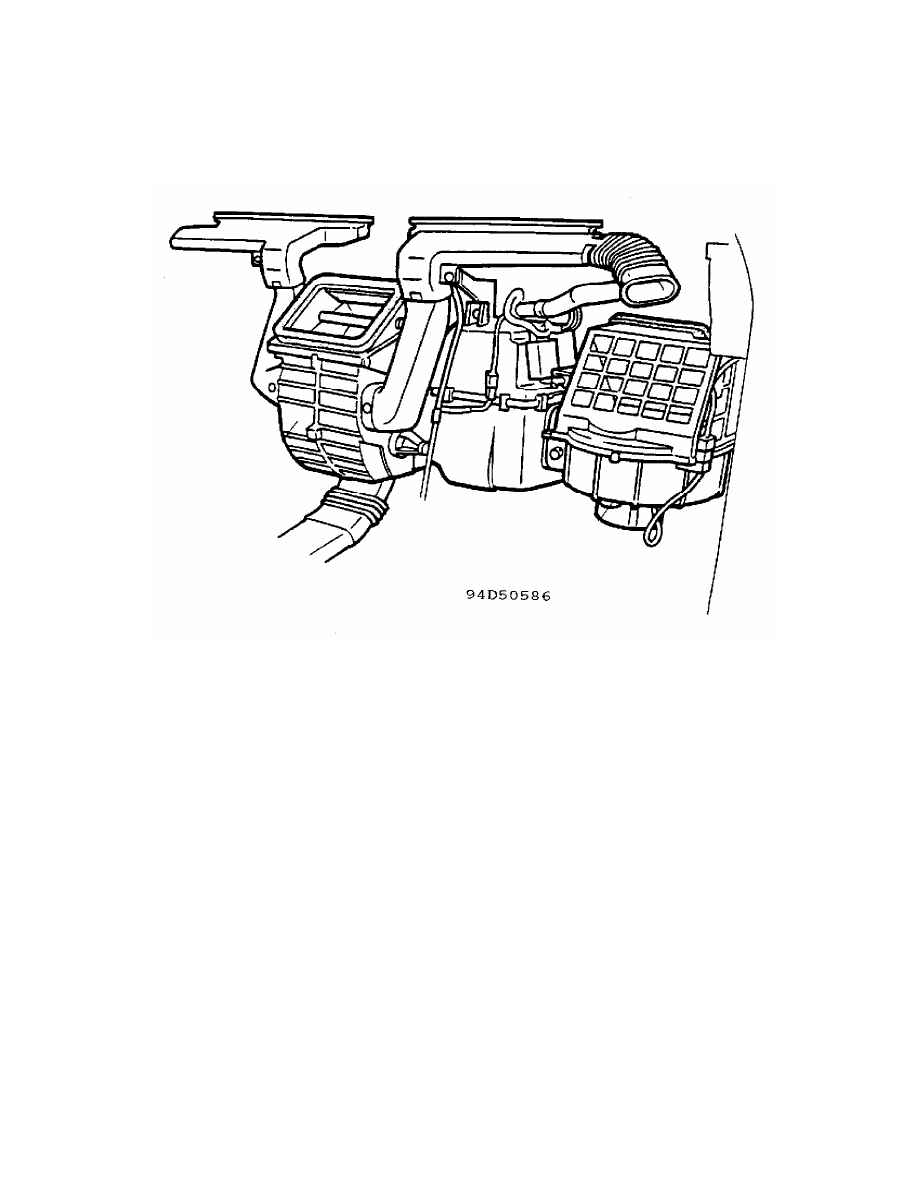

Fig. 1: Climate Control System

USING THIS MANUAL

Follow the flow charts and diagnostic procedures below to repair the
complaints which were determined on the Customer Comment Sheet.

ÚÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ¿

1. Complete customer

comment sheet.

ÀÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÙ

ÚÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ¿

2. Determine Nature of complaint

a) problem or b) improper usage

ÀÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÙ

ÚÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ¿

ÚÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄ¿

ÚÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄ¿

3a. Use diagnostic flow

3b. Instruct on proper

chart to determine

system usage.

repair procedure.

ÀÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÙ

ÀÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÙ

ÚÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄ¿

4. Use check sheet to

perform repairs.

ÀÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÙ

Diagnostic Procedures

HEATING SYSTEM TROUBLESHOOTING CAT. U, NO. 93-04

Article Text (p. 3)

1983 Mazda RX7

For www.iluvmyrx7.com

Monday, August 27, 2001 06:36AM

1. Collect detailed complaint information from the customer using
the Customer Comment Sheet.

2. Use the information collected on the Customer Comment Sheet to
determine the nature of the complaint.

3a. Refer to the diagnostic flow chart and determine the necessary
checks.

3b. After determining the complaint is of a usage nature instruct
the customer on the proper operation of the system.

4. Use the Check Sheet to perform the necessary repairs.

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

CUSTOMER COMMENT SHEET

Please complete the following with the aid of the customer.

1. Heater Concern

ÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

No.

Customer Comment

Checked

Result

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Water temp indicator reads low at

high speed

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

While driving the interior temp.

is cooler than when parked

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Heater outlet air temperature is

always cold

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Passenger side is cooler than

driver's side

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Passenger feels cold air at feet

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

After vehicle interior has

reached normal temperature cool

air is felt at body

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Upper body is cooler than foot

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Temperature is unbalanced between

driver's and passenger's side

ÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

2. Defroster Concern

ÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

At cold temperatures or high

HEATING SYSTEM TROUBLESHOOTING CAT. U, NO. 93-04

Article Text (p. 4)

1983 Mazda RX7

For www.iluvmyrx7.com

Monday, August 27, 2001 06:36AM

humidity the windows never clear

(all)

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Even after reaching normal

operating temp. the front wind-

shield is only cleared 30-50 %

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Rear window does not clear

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Rear window clears only in the

middle

ÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

3. Temperature Control Concern

ÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Difficult to set temperature

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Temperature unbalance between

head and foot

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Temperature unbalance between

driver and passenger seat

ÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

4. Other Concerns

ÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Record in the appropriate column if the item was checked and the
result.

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

1. Heater Concern - Use the Diagnostic Flow Chart (see Fig. 2) to
determine the necessary diagnostic checks.
Refer to the Check Sheet.
