SERVICE TOOLS

03-60–1

03-60

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

03-60

SERVICE TOOLS

DRIVELINE/AXLE SST . . . . . . . . . . . . . .  03-60–1

End of Toc

WM: DRIVELINE/AXLE

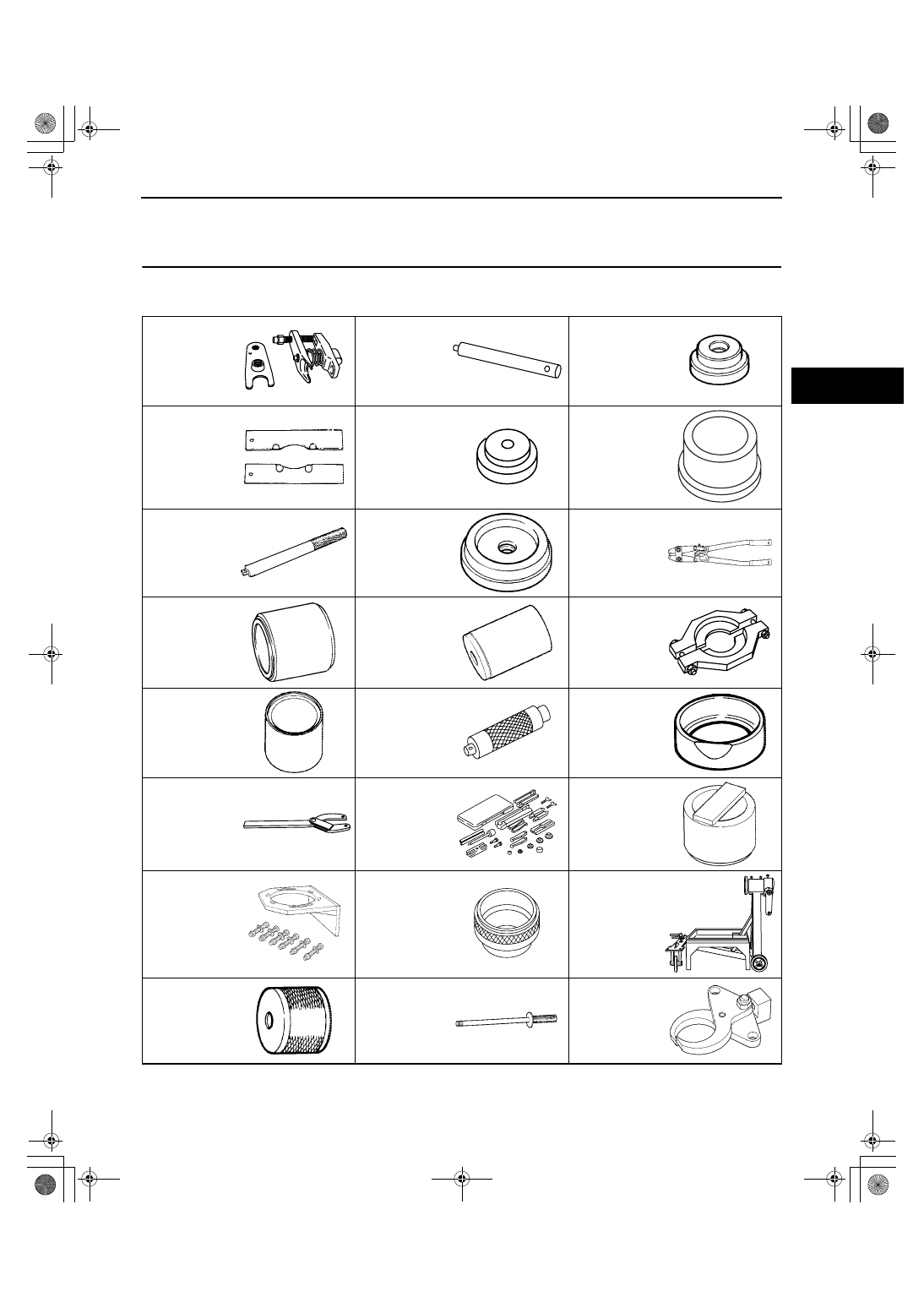

DRIVELINE/AXLE SST

id036000800200

49 T028 3A0

Ball joint puller
set

49 G033 102

Handle

49 G033 105

Attachment

49 F026 103

Wheel hub
puller

49 G033 106

Attachment

49 F027 009

Attachment ø68
& 77

49 F027 003

Handle

49 F027 004

Attachment ø80

49 T025 001

Boot clamp
crimpers

49 B014 001

Oil seal installer

49 W034 301

Support block

49 H027 002

Bearing
remover

49 B025 004

Dust seal
installer

49 G030 797

Handle

49 G033 107A

Dust cover
installer

49 S120 710

Coupling flange
holder

49 0839 425C

Bearing puller
set

49 W011 102

Oil seal installer

49 L027 0A2

Diff hanger set

49 G030 338

Attachment E

49 0107 680A

Engine stand

49 T032 317

Weight

49 T032 316

Shaft

49 L027 004

Gear case
remover

SERVICE TOOLS

03-60–2

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 8/2006 (Ref. No. R087/06)

End Of Sie

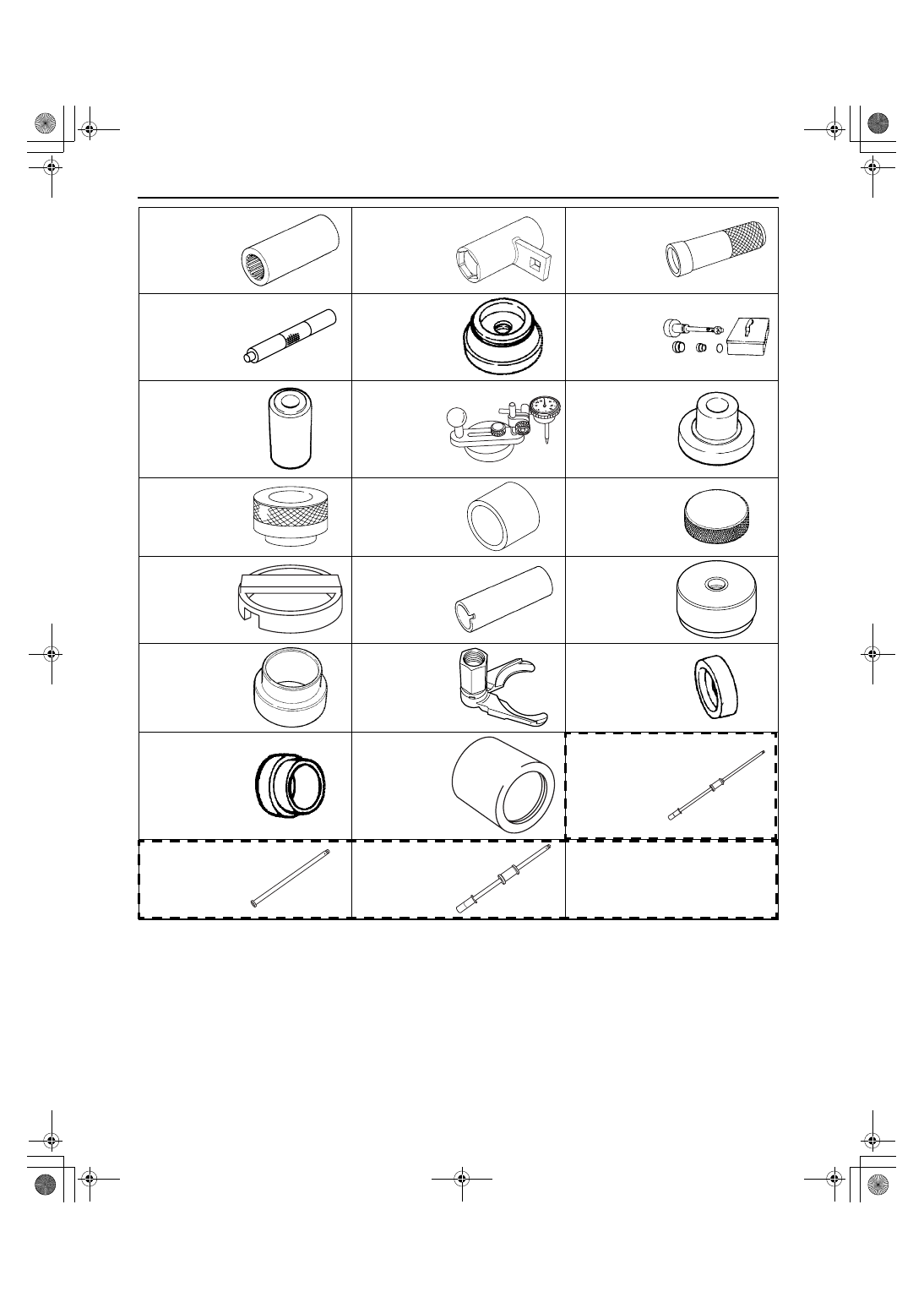

49 L027 006

Serrate socket

49 L027 007

Hex socket

49 F401 331

Bearing installer
body

49 M005 797

Oil seal installer

49 F027 007

Attachment

φ

 72

49 8531 565

Drive pinion
model

49 G032 347

Oil seal installer

49 0727 570

Pinion height
gauge body

49 S033 108

Bearing installer

49 V001 525

Bearing installer

49 G027 005

Collar

49 0305 555

Gauge block

49 W010 107A

Oil seal installer

49 S032 333

Bearing installer

49 G027 006

Installer

49 F401 337A

Attachment C

49 B025 010

Attachment A

49 G030 796

Oil seal installer

49 8531 568

Collar

49 T034 201A

Dust boot
installer

49 B025 017

Sliding hammer

49 B025 016

Extension

49 0223 630B

Rear shaft
puller body

—

04-02–1

04

BRAKES

SECTION

04-02

Toc of SCT

ON-BOARD DIAGNOSTIC  . . . . 04-02
SYMPTOM

TROUBLESHOOTING  . . . . . . 04-03

GENERAL PROCEDURES . . . . 04-10
CONVENTIONAL

BRAKE SYSTEM  . . . . . . . . . . 04-11

PARKING BRAKE

SYSTEM. . . . . . . . . . . . . . . . .  04-12

DYNAMIC STABILITY

CONTROL . . . . . . . . . . . . . . .  04-15

TECHNICAL DATA . . . . . . . . . .  04-50
SERVICE TOOLS . . . . . . . . . . .  04-60

Toc of SCT

04-02

ON-BOARD DIAGNOSTIC

SYSTEM WIRING DIAGRAM . . . . . . . . . . 04-02–2
ON-BOARD DIAGNOSIS . . . . . . . . . . . . . 04-02–3

On-Board Diagnostic (OBD) Test

 Description . . . . . . . . . . . . . . . . . . . . . 04-02–3

Reading DTCs Procedure . . . . . . . . . . . 04-02–3
Clearing DTCs Procedures . . . . . . . . . . 04-02–3
PID/Data Monitor and Record

Procedure . . . . . . . . . . . . . . . . . . . . . . 04-02–4

Active Command Modes Procedure . . . 04-02–4
DTC Table . . . . . . . . . . . . . . . . . . . . . . . 04-02–5
PID/DATA Monitor Table  . . . . . . . . . . . . 04-02–6
Active Command Modes Table . . . . . . . 04-02–9

DTC B1317, B1318. . . . . . . . . . . . . . . . . . 04-02–9
DTC B1342, C1730. . . . . . . . . . . . . . . . . . 04-02–11
DTC B1484, C1954. . . . . . . . . . . . . . . . . . 04-02–11
DTC C1095, C1096. . . . . . . . . . . . . . . . . . 04-02–12

DTC C1141, C1142, C1143, C1144. . . . .  04-02–14
DTC C1145, C1155, C1165, C1175. . . . .  04-02–15
DTC C1148, C1158, C1168, C1178. . . . .  04-02–17
DTC C1186, C1266 . . . . . . . . . . . . . . . . .  04-02–19
DTC C1194, C1198, C1210, C1214,

C1242, C1246, C1250, C1254, C1400,
 C1410, C1957, C1958. . . . . . . . . . . . . .  04-02–20

DTC C1222  . . . . . . . . . . . . . . . . . . . . . . .  04-02–20
DTC C1233, C1234, C1235, C1236. . . . .  04-02–22
DTC C1279, C1280, C1281, C1282,

C1951, C1952, C1959, C2768 . . . . . . . .  04-02–24

DTC C1288, C1290, C1953 . . . . . . . . . . .  04-02–27
DTC C1295, C1307, C1937, C1938. . . . .  04-02–28
DTC C1306  . . . . . . . . . . . . . . . . . . . . . . .  04-02–29
DTC C1414  . . . . . . . . . . . . . . . . . . . . . . .  04-02–30
DTC C1994  . . . . . . . . . . . . . . . . . . . . . . .  04-02–30

End of Toc

WM: DYNAMIC STABILITY CONTROL

1871-1U-06B(04-02).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時１２分

ON-BOARD DIAGNOSTIC

04-02–2

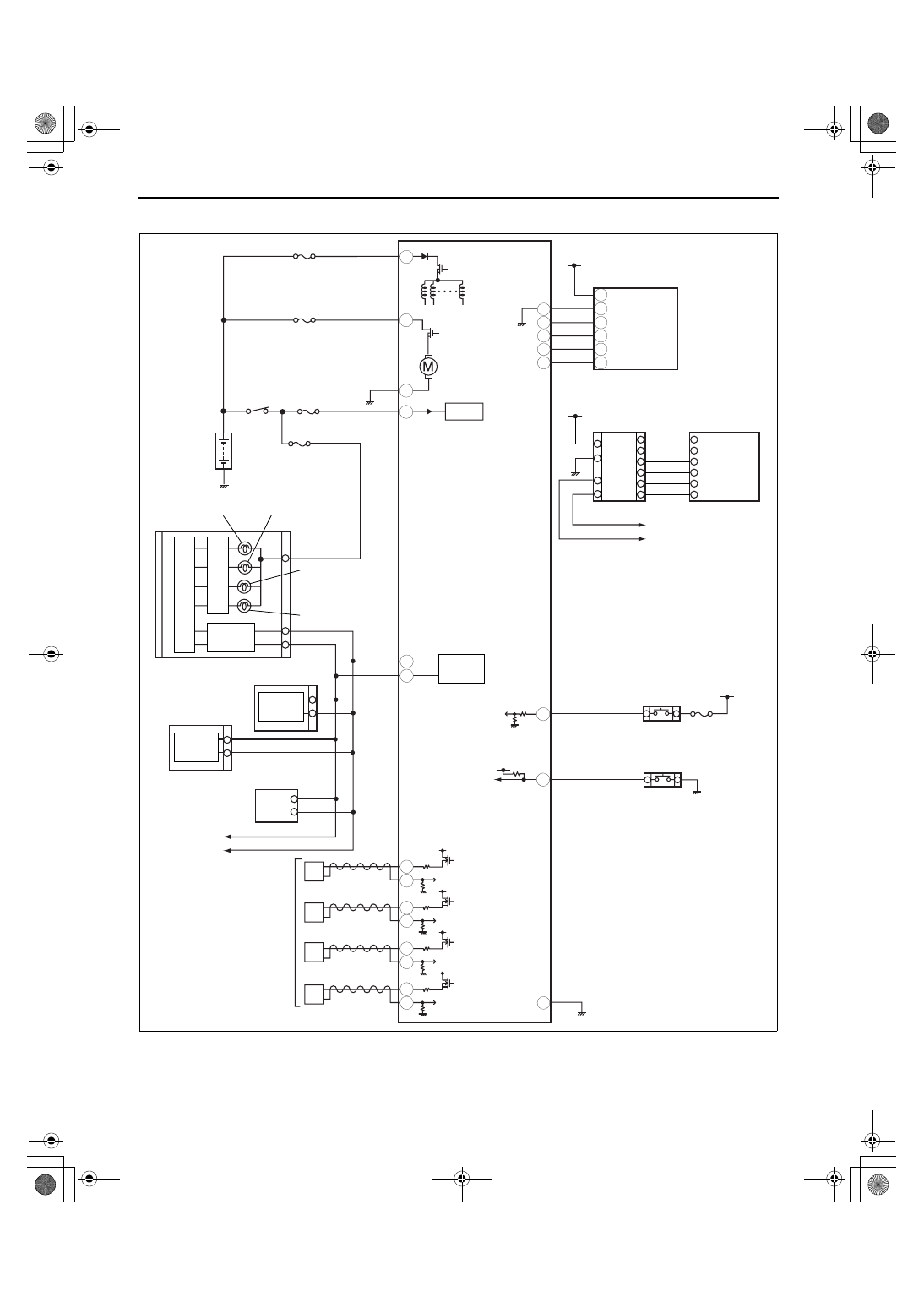

SYSTEM WIRING DIAGRAM

id040200804800

End Of Sie

AE

AA

Y

AB

D

AI

B

I

O

N

P

M

F
E

L

G
H

A

X

W

J

C

E

C

F

A
B
D

BRAKE SWITCH

TSC OFF SWITCH

COMBINED
SENSOR

STEERING
ANGLE
SENSOR

ABS 1 40A

ABS 2 20A

IG 1

CAN_H

CAN_L

BCM

ABS WHEEL-
SPEED SENSOR

RF

LF

RR

LR

CAN
DRIVER

CAN
DRIVER

PCM

TCM

CAN
DRIVER

CAN_H

CAN_L

CAN_H

CAN_L

DLC-2

CAN
DRIVER

BRAKE SYSTEM
WARNING LIGHT

ABS WARNING
LIGHT

TSC OFF LIGHT

DSC INDICATOR
LIGHT

DSC HU/CM

INSTRUMENT CLUSTER

IG SW

BATTERY

DSC 7.5A

acxuuw00002204
