PROPELLER SHAFT

03-15–3

03-15

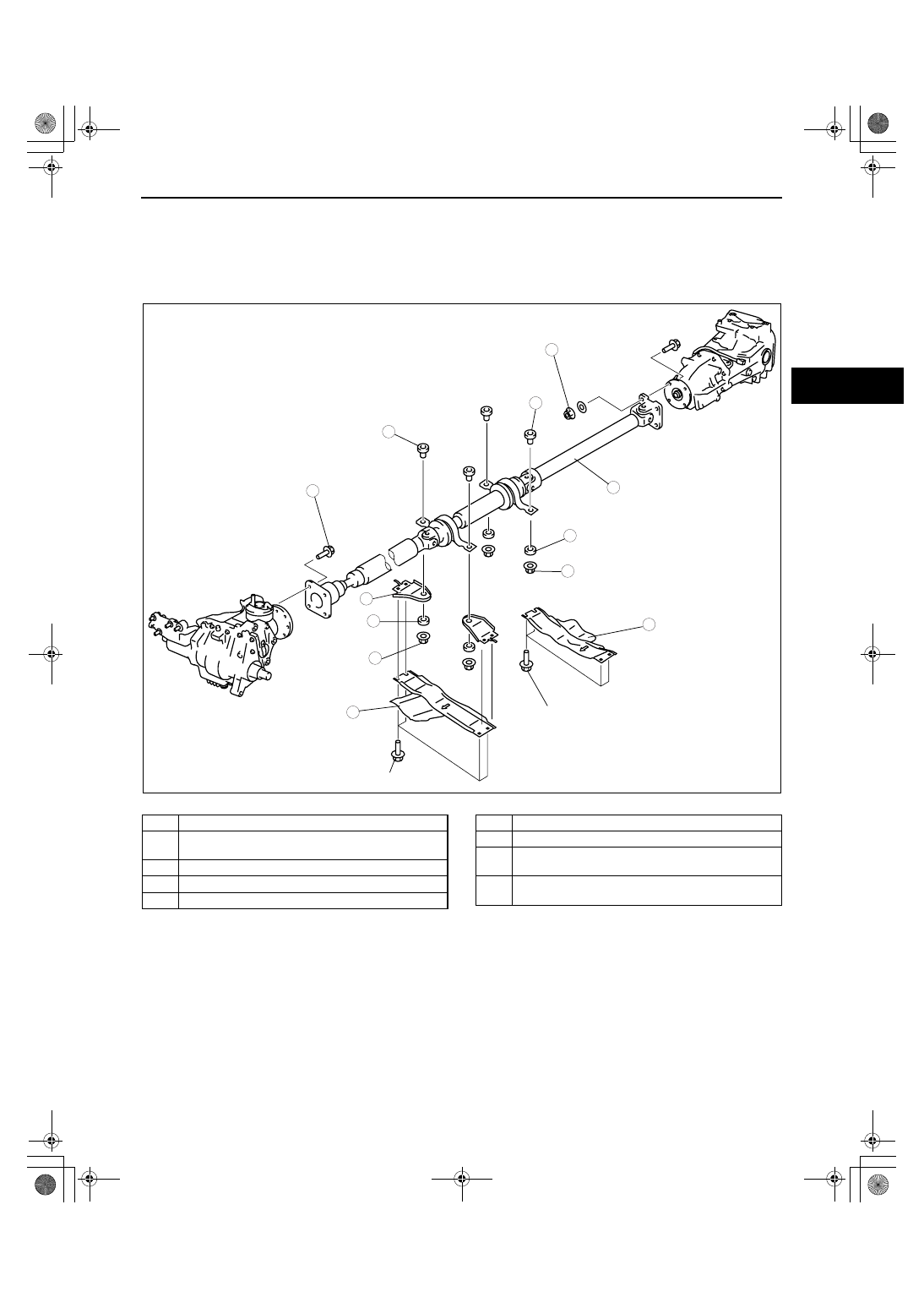

PROPELLER SHAFT REMOVAL/INSTALLATION

id031500800300

1. Remove the negative battery cable.
2. Remove the middle pipe, and front pipe. (See 01-15-2 EXHAUST SYSTEM REMOVAL/INSTALLATION[L3

WITH TC].)

3. Remove in the order indicated in the figure.
4. Install in the reverse order of removal.

.

7

6

8

9

1

1

17.6—26.4 {1.8—2.6, 13—19}

N·m {kgf·m, ft·lbf}

17.6—26.4 {1.8—2.6, 13—19}

37.3—52.0
{3.9—5.3,
28—38}

37.3—52.0 {3.9—5.3, 28—38}

49.0—58.0 {5.0—5.9, 37—42}

49.0—58.0 {5.0—5.9, 37—42}

2

3

7

4

4

5

acxuuw00000570

1

Balk head plate

2

Bolt
(See03-15-4 Bolt and Nut Removal Note.)

3

Nut

4

Bush, spacer

5

Bracket

6

Nut

7

Bush, spacer

8

Nut
(See03-15-4 Bolt and Nut Removal Note.)

9

Propeller shaft
(See03-15-4 Propeller Shaft Installation Note.)

1871-1U-06B(03-15).fm  3 ページ  ２００６年３月１５日　水曜日　午前１１時８分

PROPELLER SHAFT

03-15–4

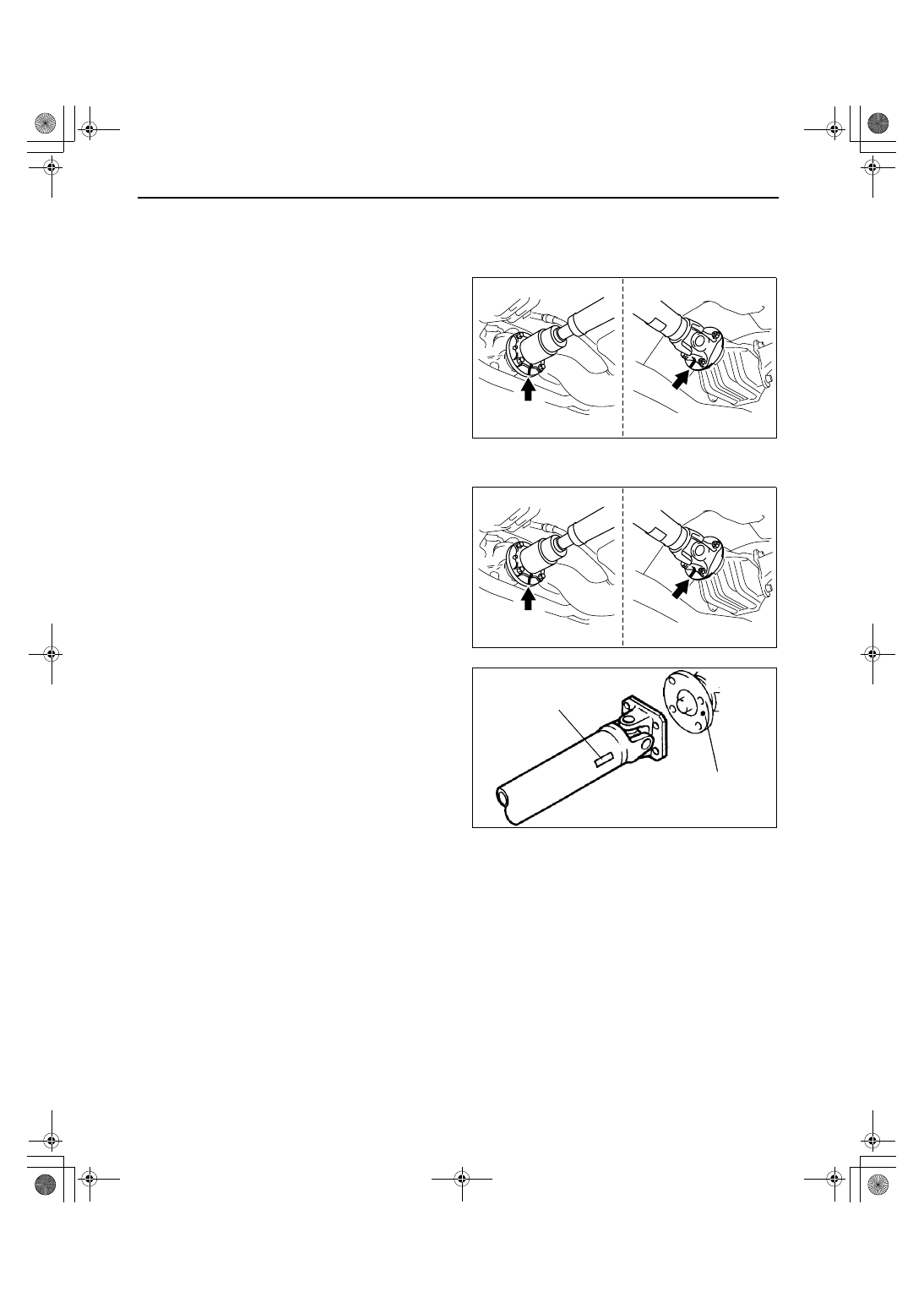

Bolt and Nut Removal Note

Caution

• Do not mark with a punch to prevent imbalance.

1. Before removing the nut, place alignment marks

on the companion flange (front) and constant
velocity joint, and on the companion flange (rear)
and yoke.

Propeller Shaft Installation Note

1. Align the alignment marks and install the propeller

shaft.

2. When installing a new propeller shaft, align the

rear differential companion flange mark with the
tag on the propeller shaft so that they are at the
nearest position, and assemble.

3. Perform a road test and verify that there is no

abnormal vibration or noise.

End Of Sie

FRONT

REAR

acxuuw00001383

FRONT

REAR

acxuuw00001383

TAG

MARKING

acxuuw00000572

1871-1U-06B(03-15).fm  4 ページ  ２００６年３月１５日　水曜日　午前１１時８分

PROPELLER SHAFT

03-15–5

03-15

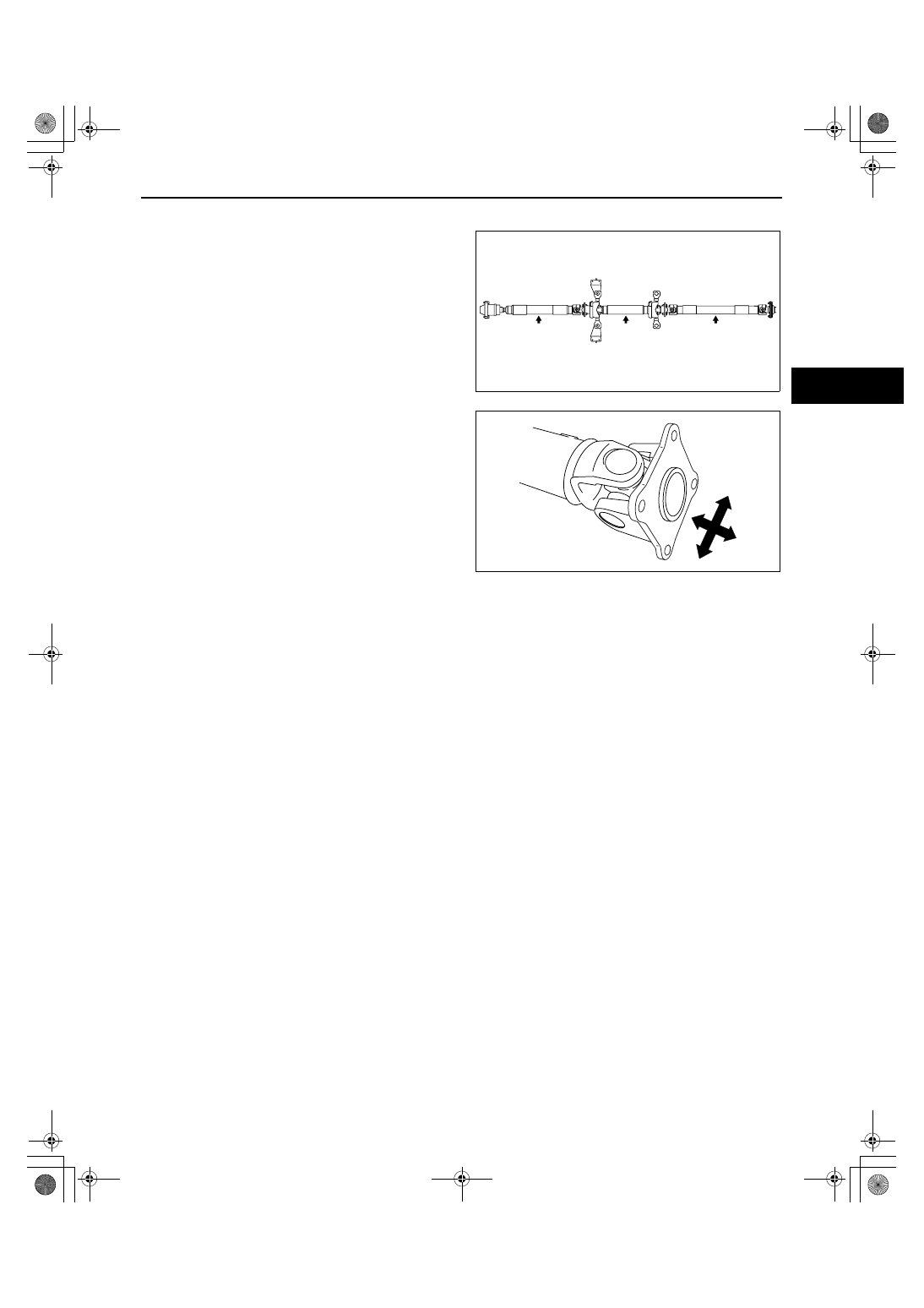

PROPELLER SHAFT INSPECTION

id031500800500

1. Measure the propeller shaft center runout using

the dial gauge.

• If it exceeds the maximum specification,

replace the propeller shaft as a single
component.

Maximum propeller shaft runout

 0.8 mm {0.031 in}

2. Inspect the play and rotation of the joint by turning

the universal joint in the directions shown by the
arrows.

• If it is not within the specification, replace the

propeller shaft.

Propeller shaft starting torque

 0.29— 1.47 N·m {3.0— 14.9 kgf·cm, 2.6—

13.0 in·lbf}

End Of Sie

acxuuw00000573

ampjjw00002749
