Mazda CX 7. Manual - part 128





EXHAUST SYSTEM [L3 WITH TC]

01-15–5

01-15

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 11/2006 (Ref. No. R172/06)

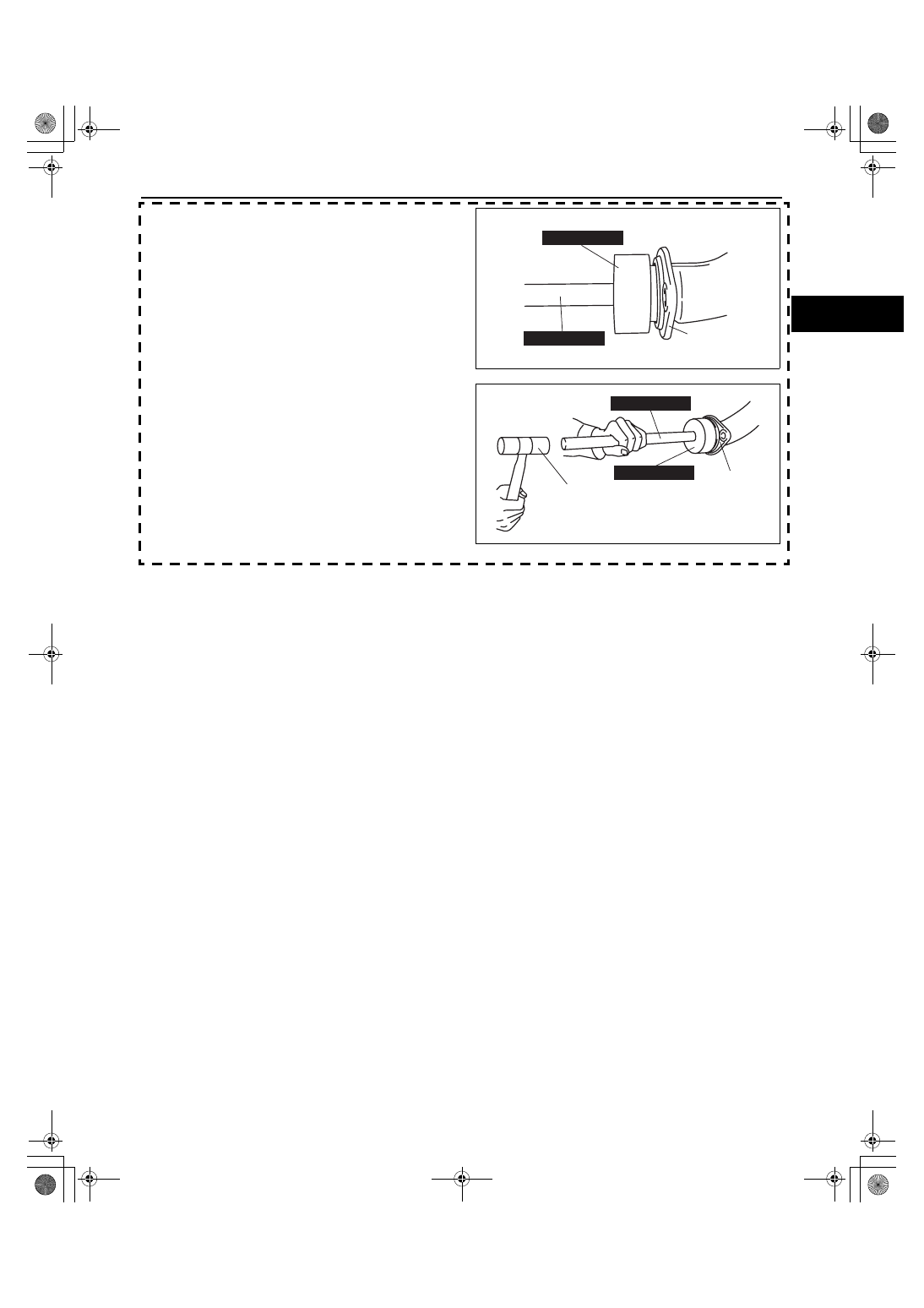

2. Install the SST to the seal ring so that the SST is

even with the flange.

3. Press in the seal ring by tapping the SST using a

plastic hammer until the seal ring contacts the
flange.

End Of Sie

49 G040 002

49 G040 001

FLANGE

acxuuw00002571

PLASTIC HAMMER

49 G040 001

49 G040 002

FLANGE

acxuuw00002572

EMISSION SYSTEM [L3 WITH TC]

01-16–1

01-16

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 10/2006 (Ref. No. R144/06)

01-16

EMISSION SYSTEM [L3 WITH TC]

EVAPORATIVE EMISSION (EVAP)

CONTROL SYSTEM LOCATION INDEX
[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–2

Engine Compartment Side. . . . . . . . . .  01-16–2
Exhaust system side  . . . . . . . . . . . . . .  01-16–2
Fuel Tank Side . . . . . . . . . . . . . . . . . . .  01-16–3

EVAPORATIVE EMISSION (EVAP)

 CONTROL SYSTEM DIAGRAM
[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–4

FUEL-FILLER CAP INSPECTION

[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–4

Leakage Inspection  . . . . . . . . . . . . . . .  01-16–4

AIR FILTER INSPECTION

[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–5

CHARCOAL CANISTER

REMOVAL/INSTALLATION
[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–6

CHARCOAL CANISTER INSPECTION

[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–6

EVAPORATIVE EMISSION (EVAP)

SYSTEM LEAK DETECTION PUMP
REMOVAL/INSTALLATION
[L3 WITH TC]  . . . . . . . . . . . . . . . . . . . .  01-16–7

2WD . . . . . . . . . . . . . . . . . . . . . . . . . . .  01-16–7
AWD . . . . . . . . . . . . . . . . . . . . . . . . . . .  01-16–7

EVAPORATIVE EMISSION (EVAP)

SYSTEM LEAK DETECTION PUMP
INSPECTION[L3 WITH TC]. . . . . . . . . .  01-16–8

Airflow Inspection  . . . . . . . . . . . . . . . . . 01-16–8
Resistance Inspection . . . . . . . . . . . . . . 01-16–8–1
Circuit Open/Short Inspection . . . . . . . . 01-16–8–2

PURGE SOLENOID VALVE

 REMOVAL/INSTALLATION
[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–9

PURGE SOLENOID VALVE INSPECTION

[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–9

Airflow Inspection  . . . . . . . . . . . . . . . . . 01-16–9
Circuit Open/Short Inspection . . . . . . . . 01-16–10

CHECK VALVE INSPECTION

[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–11

EGR VALVE REMOVAL/INSTALLATION

[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–11

EGR VALVE INSPECTION

[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–12

Resistance Inspection . . . . . . . . . . . . . . 01-16–12
Circuit Open/Short Inspection . . . . . . . . 01-16–13

POSITIVE CRANKCASE VENTILATION

 (PCV) VALVE INSPECTION
[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–14

WARM-UP THREE-WAY CATALYTIC

CONVERTER (WU-TWC) INSPECTION
[L3 WITH TC] . . . . . . . . . . . . . . . . . . . . . 01-16–14

End of Toc

WM: EVAP CONTROL SYSTEM

EMISSION SYSTEM [L3 WITH TC]

01-16–2

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

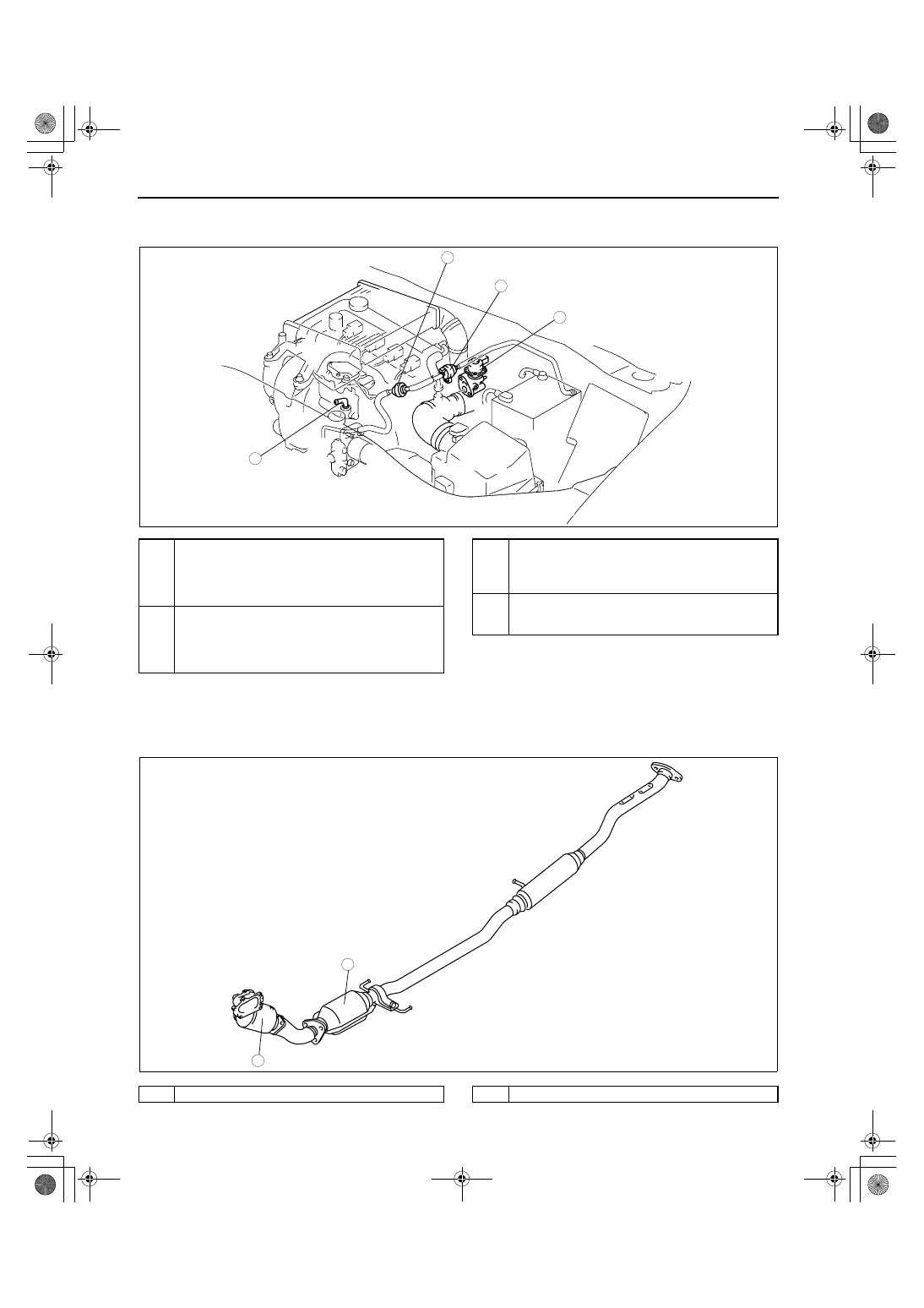

EVAPORATIVE EMISSION (EVAP) CONTROL SYSTEM LOCATION INDEX[L3 WITH TC]

id011639800100

Engine Compartment Side

.

Exhaust system side

.

4

3

1

2

acxuuw00000176

1

Purge solenoid valve
(See 01-16-9 PURGE SOLENOID VALVE
REMOVAL/INSTALLATION[L3 WITH TC].)
(See 01-16-9 PURGE SOLENOID VALVE
INSPECTION[L3 WITH TC])

2

EGR  valve
(See 01-16-11 EGR VALVE REMOVAL/
INSTALLATION[L3 WITH TC].)
(See 01-16-12 EGR VALVE INSPECTION[L3 WITH
TC].)

3

PCV valve
(See 01-16-14 POSITIVE CRANKCASE
VENTILATION (PCV) VALVE INSPECTION[L3
WITH TC].)

4

Check valve
(See 01-16-11 CHECK VALVE INSPECTION[L3
WITH TC].)

1

2

acxuuw00000177

1

WU-TWC

2

TWC
