Mazda Xedos 6. Handbuch - teil 170

LADESYSTEM

G

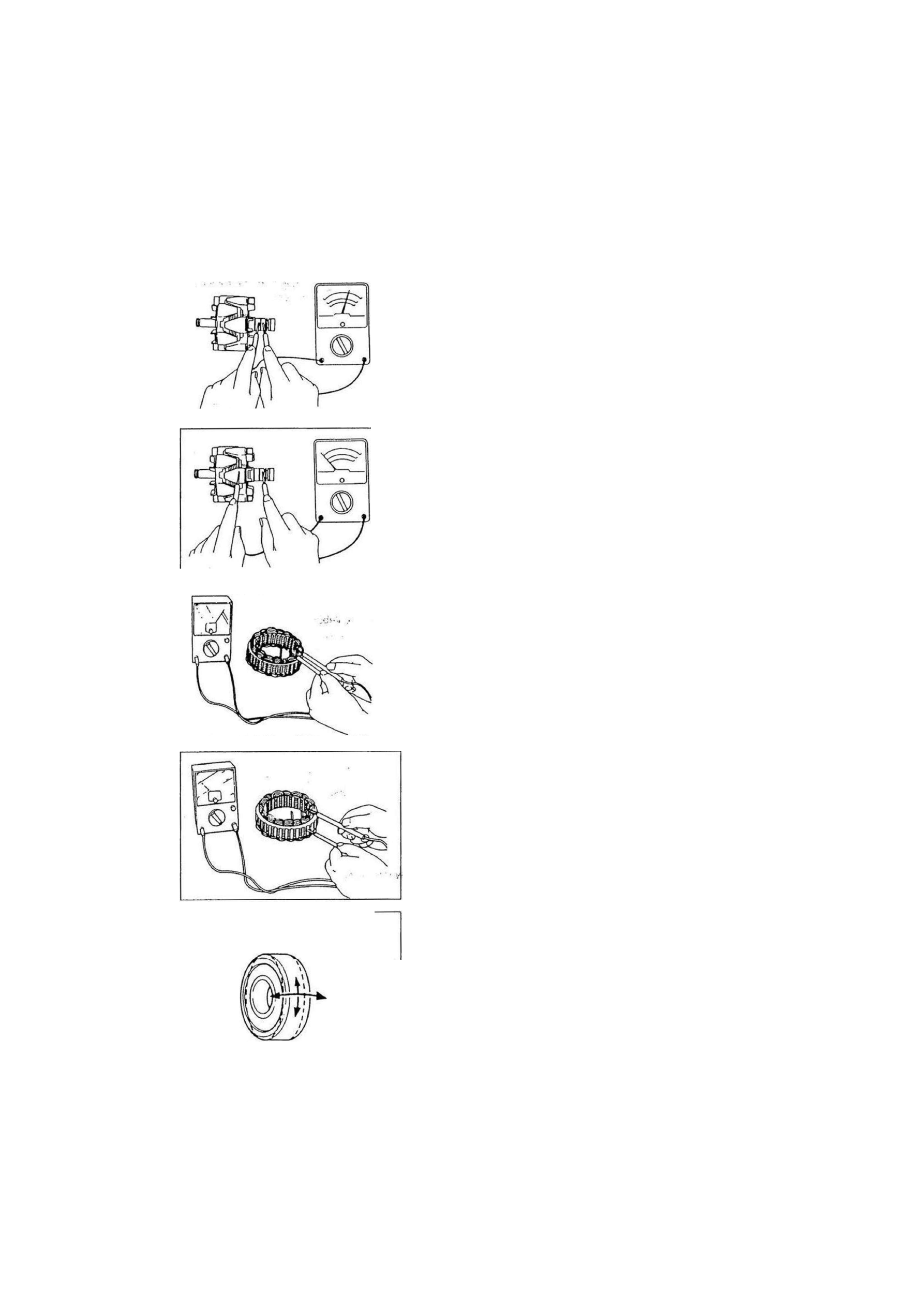

Prüfung

Läufer

1. Den Widerstand zwischen den Schleifringen messen.

Widerstand: 2,5 - 3,5ß

• \

2. Falls der Widerstand nicht im Sollbereich liegt, den Läufer

austauschen.

.

 "t

• : .

 I.

• •Srv*».

3. (1) Prüfen, ob zwischen den Schleifringen und dem Läufer

Stromdurchgang besteht.

(2) Falls Durchgang besteht, den Läufer austauschen.

4. Die Oberfläche der Schleifringe auf Unebenheiten prüfen und,

falls erforderlich, mit feinem Sandpapier abschleifen.

V 1 -

ixo-xbo-F

Ständer

1. Prüfen, ob zwischen den Ständerwicklungen Stromdurchgang

besteht.

2. Falls kein Durchgang besteht, den Ständer austauschen.

3. Prüfen, ob zwischen den Ständerwicklungen und dem Ständer

Stromdurchgang besteht.

4. Falls Durchgang besteht, den Ständer austauschen.

.....  . .

Lager -

1. Die Lager auf ungewöhnliche Geräusche, Lockerheit und

Festsitz prüfen.

2. Falls erforderlich, das bzw. die Lager austauschen.

16E0GX026

16E0GX-027

1YE0GX-022

1YE0GX023

16E0GX-030

G-15

LADESYSTEM  ^

V > ;

 * * G

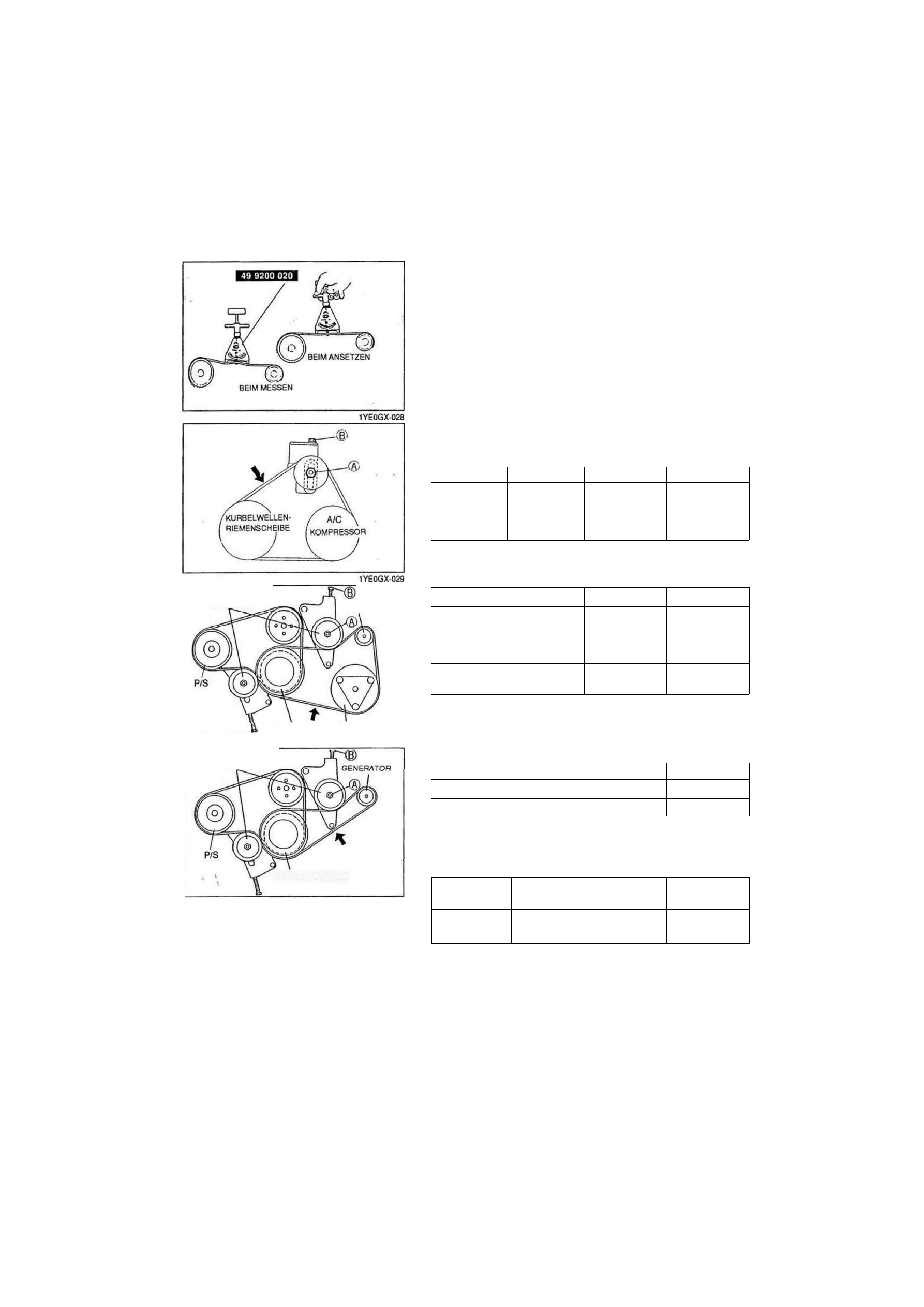

KEILRIEMEN ^
Prüfung *

1. Die Keilriemen und die Riemenscheiben auf Verschleiß, Risse

und Beschädigungen prüfen und, falls erforderlich, austau-

schen.

2. Mit einem Keilriemenspannungsprüfgerät die Keilriemen-

spannung messen.

3. Den Keilriemen mit einer Kraft von 98 N (10 kg) in der Mitte

zwischen den Riemenscheiben durchdrücken und den

Keilriemendurchhang prüfen.

4. Falls der Durchhang nicht im Sollbereich liegt, den Riemen

nachstellen.

Keilriemenspannung >. <

B6

N (kg)

Keilriemen

Neu

Gebraucht

Grenzwert

Generator

740 - 830

500 - 680

390

Generator

(75 - 85)

(50 - 70)

(40)

P/S, P/S + A/C

590 - 780

500 - 680

390

P/S, P/S + A/C

(60 - 80)

(50 - 70)

(40)

KF

N (kg)

Keilriemen

Neu

Gebraucht

Grenzwert

Generator

690  - 8 8 0

500  - 6 8 0

440

(70  -90)

(50  - 7 0 )

(45)

Generator +

690  - 8 8 0

500  - 6 8 0

440

A/C

(70 -90)

(50 - 7 0 )

(45)

P/S

540  - 6 8 0

400  - 5 3 0

340

P/S

(55  -70)

(40 - 5 5 )

(35)

Keilriemendurchhang

B6

mm

Keilriemen

Neu

Gebraucht

Grenzwert

Generator

6,5 - 7,0

7,0 - 9,0

10

P/S, P/S + A/C

7,5 - 9,0

8,0 - 9,5

11

KF

mm

Keilriemen

Neu

Gebraucht

Grenzwert

Generator

6,0 - 7,0

7,0 - 8,0

9,0

Generator + A/C

5,5 - 6,5

6,5 - 7,5

8,0

P/S

6,0 - 7,0

7,0 - 8,0

9,0

/

nf »•

G-17

1YE0GX-030

ANTRIEBSSCHEIBE A/C

KF

 MIT A/C

UMLENKROLLE

V

GENERATOR

1YE0GX-031

KF OHNE A/C

UMLENKROLLE

V

ANTRIEBSSCHEIBE

G

LADESYSTEM

ANTRIEBSSCHEIBE A/C

1YE0GX-035

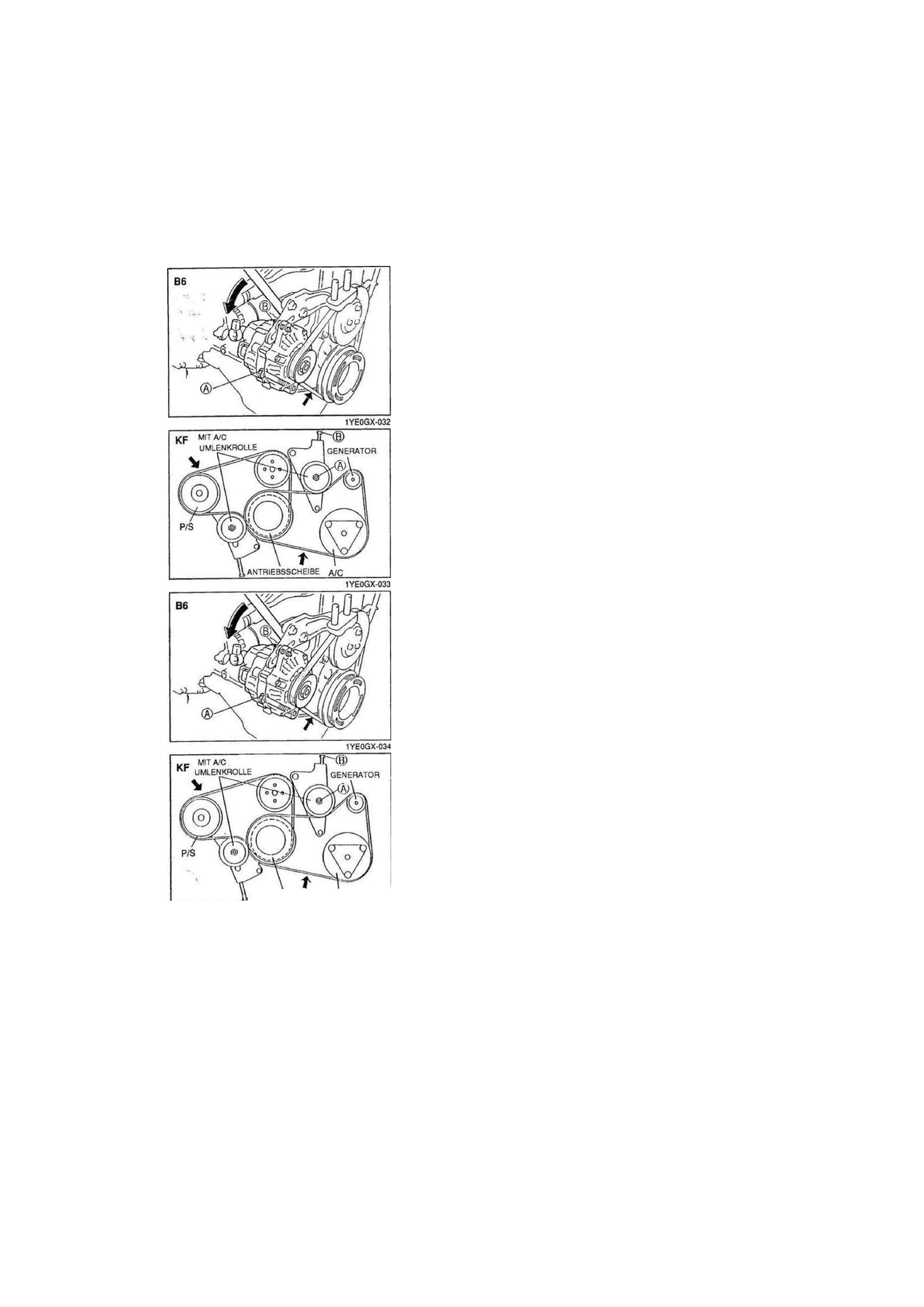

Einstellung

B6
1. Die Befestigungsschraube und die Einstellschraube des Ge-

nerators lösen.

2. Den Generator verschieben, bis der Keilriemendurchhang im

Sollbereich liegt.

3. Alle Schrauben festziehen und die Keilriemenspannung er-

neut überprüfen.

Anzugsmoment

Befestigungsschraube:

38 - 51 Nm (3,8 - 5,3 mkg)

Einstellschraube:

1 9 - 2 5 Nm (1,9-2,6 mkg)

KF

1. Die Mutter (A) der Umlenkrolle lösen.

2. Den Keilriemendurchhang durch Drehen der Einstellschraube

(B) einstellen.

3. Die Mutter (A) der Umlenkrolle festziehen.

Anzugsmoment

Mutter:

32 - 46 Nm (3,2 - 4,7 mkg)

Austausch

1. Den A/C- und den P/S-Keilriemen (nicht serienmäßig) aus-

bauen.

Hinweis
• Siehe Kapitel B1 (B6) bzw. B2 (KF).

2. Die Befestigungsschraube und die Einstellschraube des Ge-

nerators lösen.

3. Den Generatorkeilriemen ausbauen.
4. Einen neuen Generatorkeilriemen einbauen und den Durchhang

auf den Sollbereich einstellen.

5. Alle Schrauben auf das vorgeschriebene Anzugsmoment

festziehen.

Anzugsmoment

B6

Befestigungsschraube:

38 - 51 Nm (3,8 - 5,3 mkg)

Einstellschraube:

19 - 25 Nm (1,9-2,6 mkg)

KF

Mutter:

32 - 46 Nm (3,2 - 4,7 mkg)

6. Den A/C- und den P/S-Keilriemen (nicht serienmäßig) einbau-

en und den Durchhang auf den Sollbereich einstellen.

Hinweis
• Siehe Kapitel B1 (B6) bzw. B2 (KF).

G-18

ZÜNDANLAGE

G

ZÜNDANLAGE

VORBEREITUNG
SST

t

49 F018 002  V A

Prüfgerät,

Zündschaltgerät / (S^—

Prüfung des

Zündschaltgeräts

4 9 N018 001  y ^ ^ A t f f i

Adapterkabel w (

Prüfung des

Zündschaltgeräts

49 B019 9AO

Systemselektor  U f y ^

Prüfung des

Zündzeitpunkts

1YE0GX-036

*

"

 4

SCHALTPLAN

B6

•S

MOTORSTEUERGERÄT

DREHZAHLMESSER

ZÜNDSCHALTER

ZUNDSCHALTGERÄT

1 M m

nmu

©

7 \

© ©

mmn

ZÜND-

SPULE

©

ZÜNDKERZE

1YE0GX-037

G-19
