ÖLDRUCK, MOTORÖL, ÖLFILTER

1YE0D1-009

03UODX-010

1YE0D1-021

9. Die Ansaugkrümmerstütze einbauen.

Anzugsmoment:

(A): 38 - 51 Nm (3,8 - 5,3 mkg)
(B): 19 - 25 Nm (1,9-2,6 mkg)

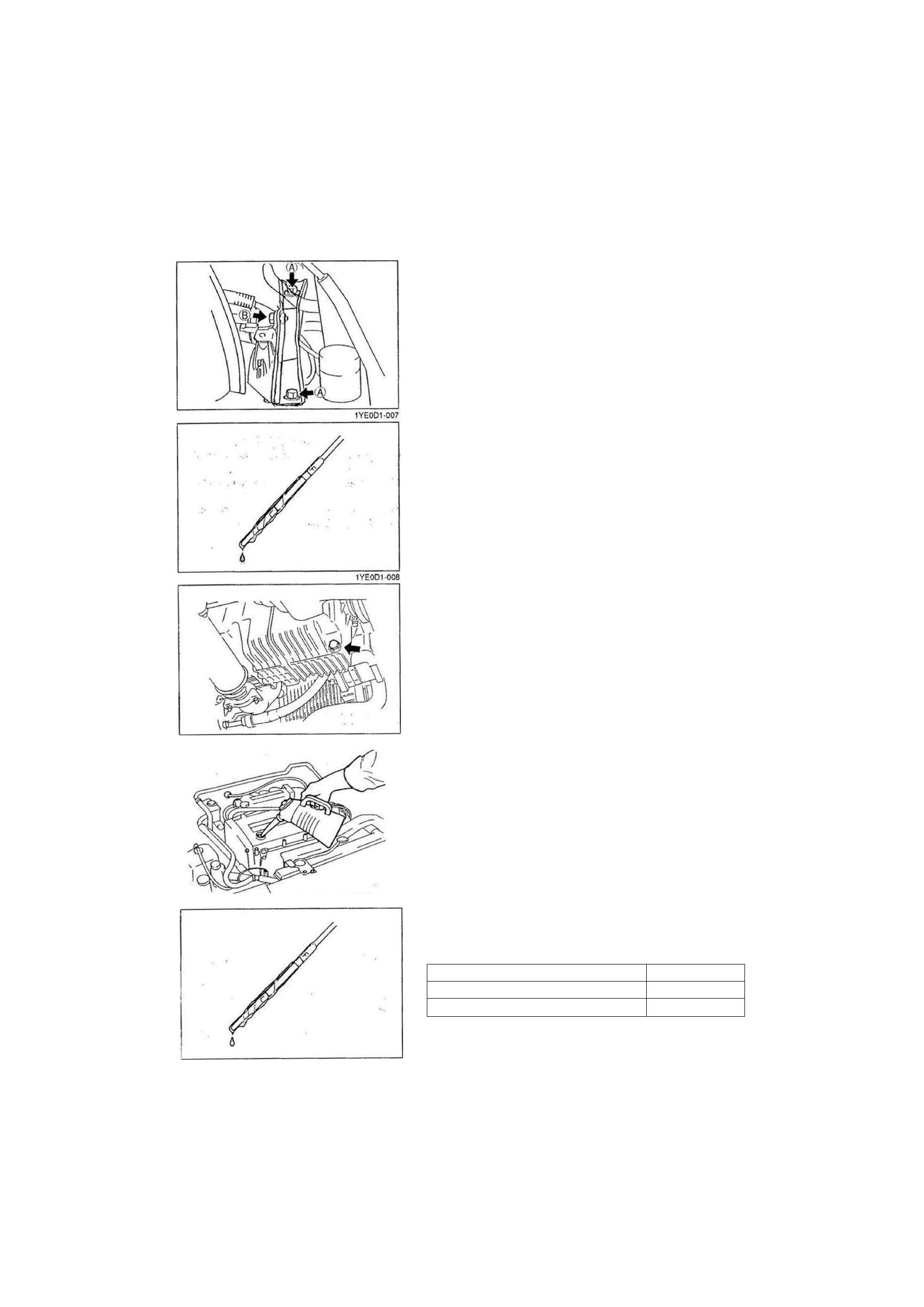

MOTOROL

PRÜFUNG

t. Sicherstellen, daß das Fahrzeug auf einer ebenen, waage-

rechten Fläche steht.

2. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen und abstellen.

3. Fünf Minuten warten.
4. Den Ölmeßstab herausziehen und den Ölstand und den

Zustand des Öls prüfen.

5. Falls erforderlich, Öl nachfüllen oder wechseln.

Hinweis

• Der Abstand zwischen den Meßstabmarkierungen L

und F entspricht einer Ölmenge von 0,8 I.

ÖLWECHSEL

Vorsicht .

• Das Öl ist heiß, daher beim Ablassen des Öls vorsich-

tig vorgehen.

1. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen und abstellen.

2. Den Öleinfüllstutzendeckel abnehmen und die Ölablaß-

schraube herausdrehen.

3. Das Öl in einen geeigneten Behälter ablassen.
4. Eine neue Dichtung aufsetzen und die Ablaßschraube wieder

eindrehen.

Anzugsmoment: 30 - 41 Nm (3,0 - 4,2 mkg)

5. Die vorgeschriebene Ölsorte und -menge einfüllen.

6. Den Öleinfüllstutzendeckel aufschrauben.

7. Den Motor anlassen und auf Leckstellen prüfen.

8. Den Ölstand prüfen und, falls erforderlich, Öl nachfüllen.

Ölmenge

Liter

Gesamt (Erstfüllung)

3,6

Ölwechsel

3,2

Ölwechsel (einschl. Ölfilter)

3,5

D1-5

ÖLFILTER

VORBEREITUNG

SST

49 G014 001 ^ -v

Austausch des

Ölfilters

Ölfilterschlüssel ^

93E0DX-005

AUSTAUSCH

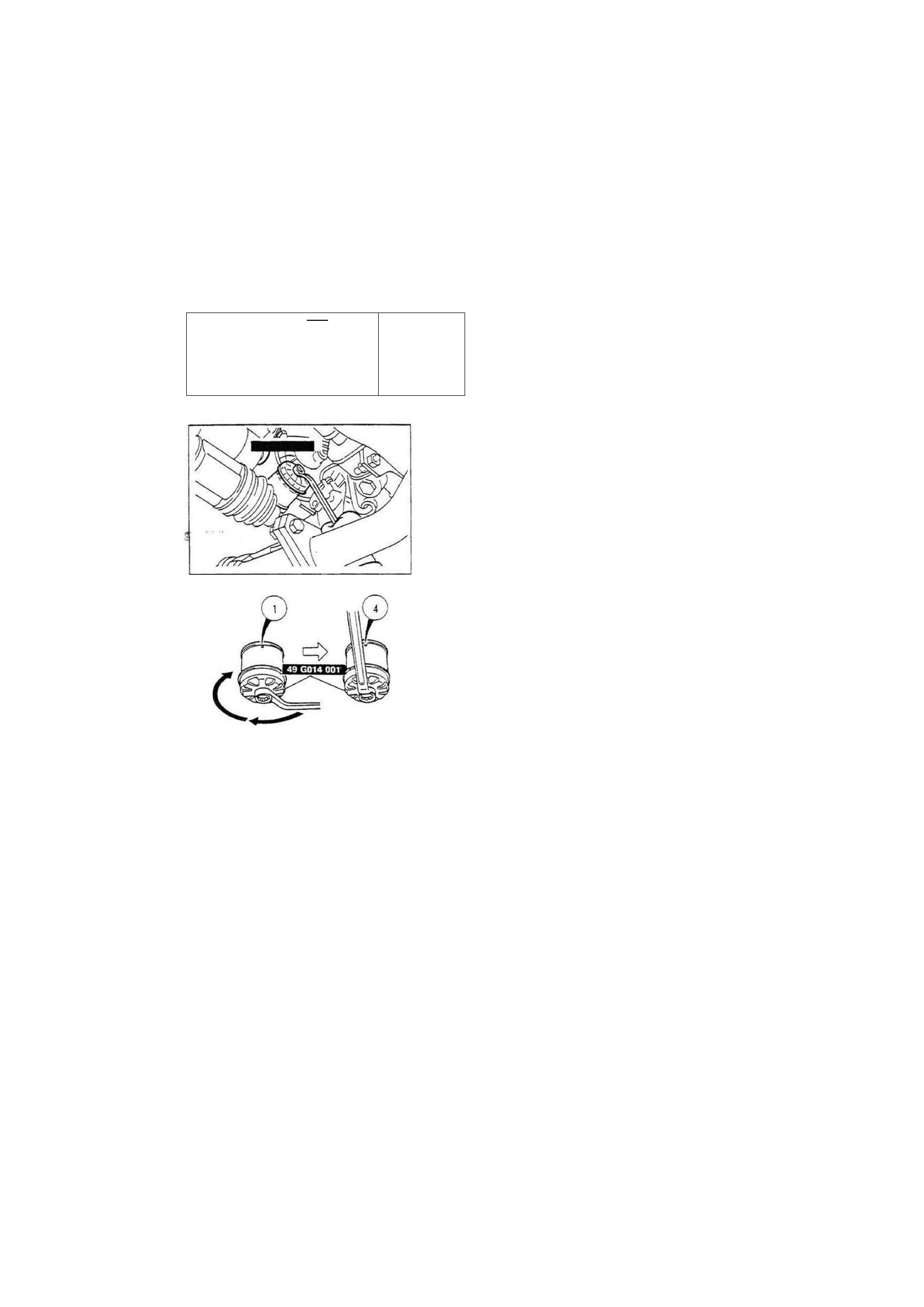

1. Das Ölfilter mit dem SST ausbauen.

2. Die Montagefläche am Motor mit einem sauberen Tuch abwi-

schen.

3. Sauberes Motoröl dünn auf den Gummidichtring eines neuen

Ölfilters auftragen.

4. Das Ölfilter einsetzen und von Hand festziehen, bis der

Gummidichtring die Auflagefläche berührt.

49 G014 001

01500X-013

5. Filter, die von Hand festzuziehen sind (auf dem Filter sind

Zahlen aufgedruckt):
Wenn das Filter den Zylinderblock berührt, das Filtervon Hand
um eine 3/4 Umdrehung festziehen.

Falls es sich nicht von Hand festziehen läßt, das SST benut-

zen.

Beispiel:

• Wenn das Filter den Zylinderblock bei der Markierung

"1" berührt, das Filter um eine 3/4 Umdrehung

weiterdrehen (Markierung "4").

1YE001-011

Filter, die mit einem Filterschlüssel festzuziehen sind (auf dem
Filter sind keine Zahlen aufgedruckt):

Wenn das Filter den Zylinderblock berührt, das Filter mit dem
SST um 1 1/6 Umdrehungen festziehen.

6. Den Motor anlassen und auf Lecksteilen prüfen.
7. Den Ölstand prüfen und, falls erforderlich, Öl nachfüllen.

Ölmenge (Ölfilter): 0,17 I

• S -

E1-6

ÖLKÜHLER

ÖLKÜHLER (ATX)

VORBEREITUNG
SST

49 G014 001

A n m

Ausbau/Einbau

des Ölfilters

Olfilterschlüssel

f f

1YE0D1-022

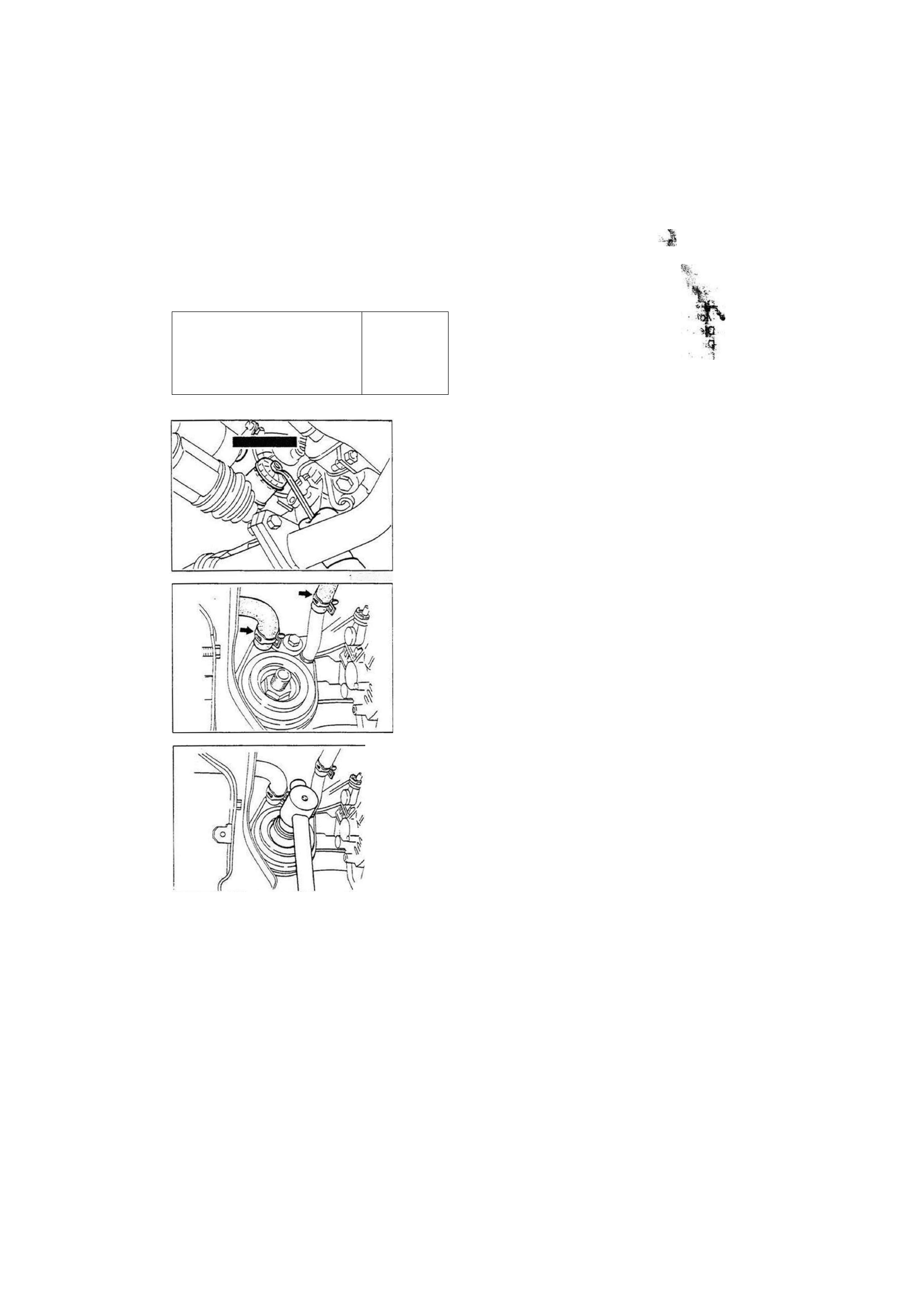

AUSBAU

1. Das Motoröl ablassen.

2. Das Filter mit dem SST ausbauen.

• v

3. Die Ölkühlerschläuche abziehen.

4. Den Ölkühler ausbauen.

EINBAU

1. Den Ölkühler einbauen.

Anzugsmoment: 30 - 39 Nm (3,0 - 4,0 mkg)

2. Das Ölfilter einbauen. (Siehe Seite D1 -6)
3. Motoröl bis zum richtigen Ölstand auffüllen.

4. Nach dem Einbau des Filters bei laufendem Motor auf

Leckstellen prüfen.

5. Den Ölstand mit dem Ölmeßstab nachprüfen. (Siehe Seite

D1-5)

Q3UOOX-009

1YE0D1-013

49 G014 001

• YE0D1-012

D1-7

ÖLWANNE

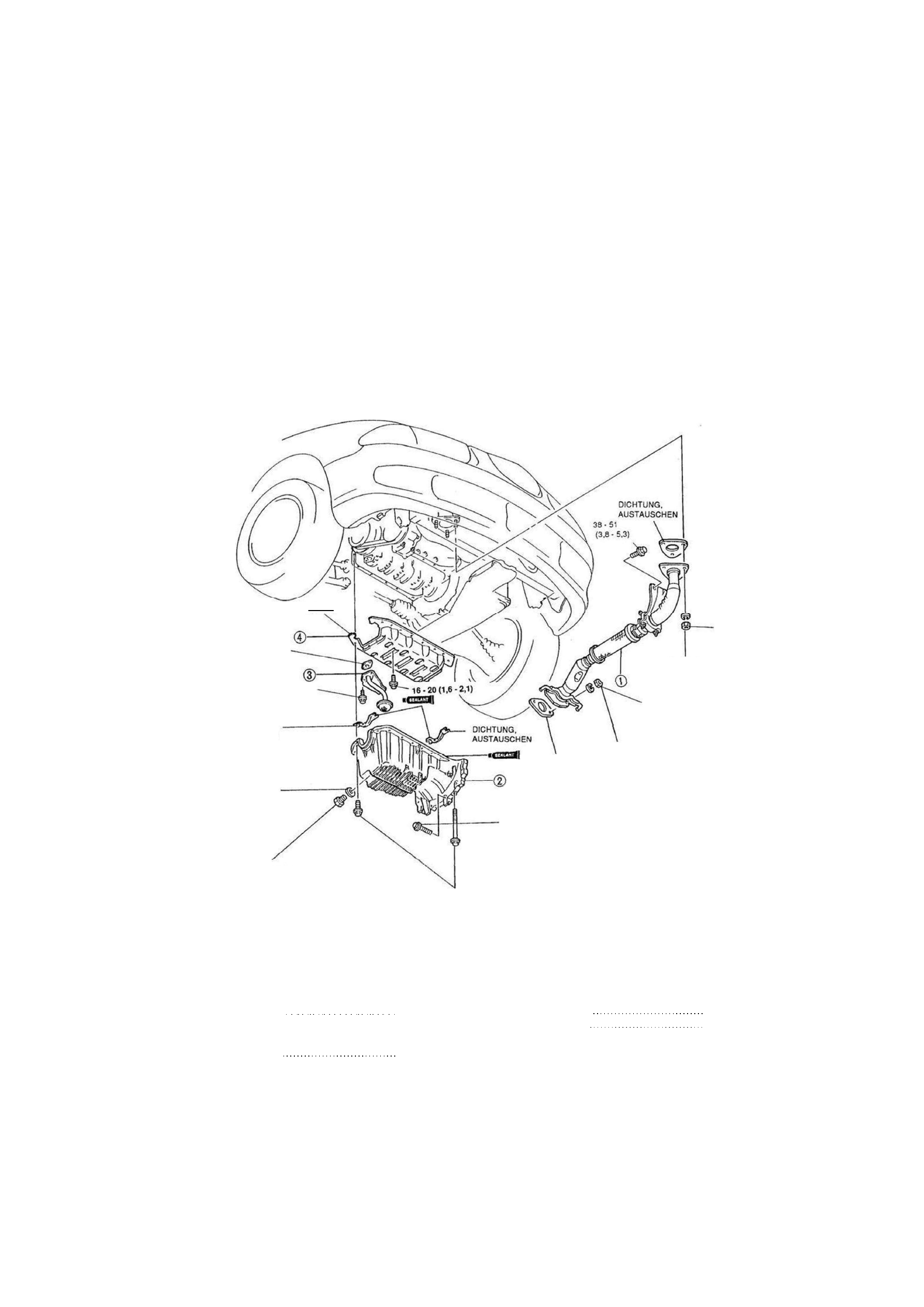

AUSBAU/EINBAU

1. Das Massekabel der Batterie abklemmen.

2. Motoröl ablassen.
3. Die untere und seitliche Abdeckung ausbauen.
4. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.

5. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.

1YE0D1-014

•• nam!

DICHTUNG.

AUSTAUSCHEN

7,9-10,7 Nm ( 8 0 - 1 1 0 cmkg)

DICHTUNG.

AUSTAUSCHEN

30 - 41 (3,0 - 4,2)

3 2 - 4 6

(3.2-4.7)

MUTTER,

AUSTAUSCHEN

69 - 94 (7,0 - 9,6)

MUTTER. AUSTAUSCHEN

DICHTUNG,

AUSTAUSCHEN

38 - 51 (3,8 - 5,3)

7,9 -10,7 Nm (80 - 110 cmkg)

Nm (mkg)

1. Vorderes Auspuffrohr und Halterung

2. Ölwanne

Ausbauhinweis Seite D1-9

Auf Risse, Verformungen und

Beschädigungen prüfen

Einbauhinweis Seite D1-9

3. Ölsieb

4. Verstärkungsplatte (MBSP)

Ausbauhinweis Seite D1-9

Einbauhinweis Seite D1-9

D1-8
