Mazda Xedos 6. Handbuch - teil 51

MONTAGE DES MOTORSTÄNDERS

B2

49 L010 102

49 L010 106

16E0B2-175

16E0B2-176

SCHRAUBE A PARALLEL

b £ f e s t ( 6 u n g s -
p l a t t e

SCHRAUBE

UNTERLEGSCHEIBE

MUTTER MUTTER

WENIGER

ALS 20 mm

16E082-177

49 0107 680A

jr-l-

16E0B2-178

16E0B2-179

4. Das SST (Hatter) wie abgebildet an den Bohrungen anbringen

und das SST (Schrauben) leicht anziehen.

5. Das SST (Schrauben, Muttern und Befestigungsplatte) wie

abgebildet zusammenbauen.

6. Das unter Schritt 5 zusammengebaute SST an dem unter

Schritt 4 angebrachten SST montieren.

Hinweis
• Das SST (Schrauben) so einstellen, daß das Gewinde

um weniger als 20 mm übersteht.

• Die Schrauben so eindrehen, daß das SST (Befesti-

gungsplatte und Halter) parallel steht.

7. Das SST durch Anziehen der Schrauben und Muttern befe-

stigen.

8. Den Motor am SST montieren.

Kühlmittel ablassen

1. Nachdem der Motor am Motorständer montiert wurde, den

Ölkühlerschlauch wie abgebildet abziehen (linkerZylinderkopf),
um.das Kühlmittel abzulassen.

V- ••tr '

B2-55

B 2 MONTAGE DES MOTORSTÄNDERS

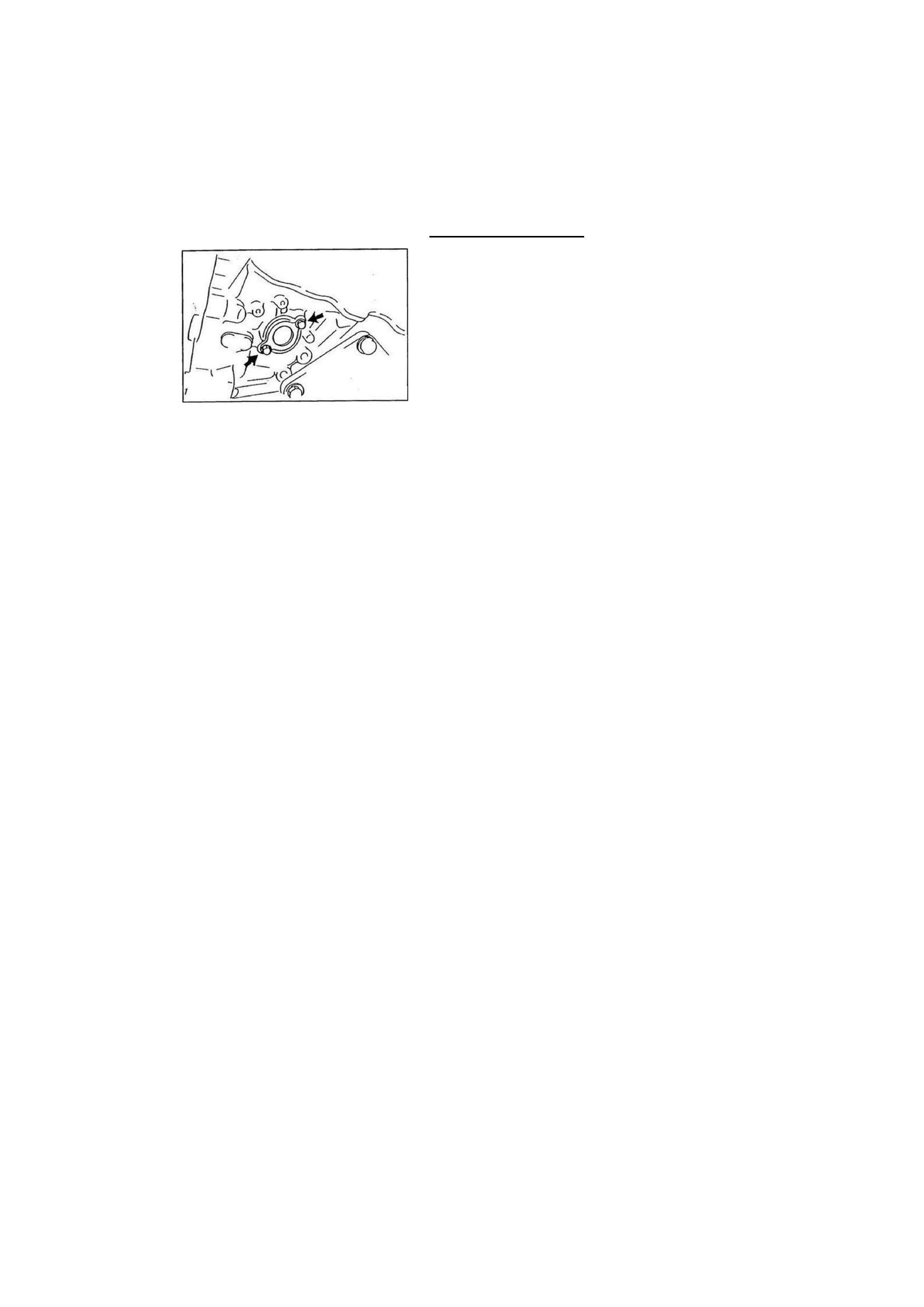

2. Die Schutzkappe abnehmen und das Kühlmittel ablassen

(rechter Zylinderkopf).

3. Nach Ablassen des Kühlmittels einen neuen O-Ring aufsetzen

und die Schutzkappe montieren. j

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

i

\

i

.

»

16E0B2-180

\

B2-56

i

ZERLEGUNG

ZERLEGUNG

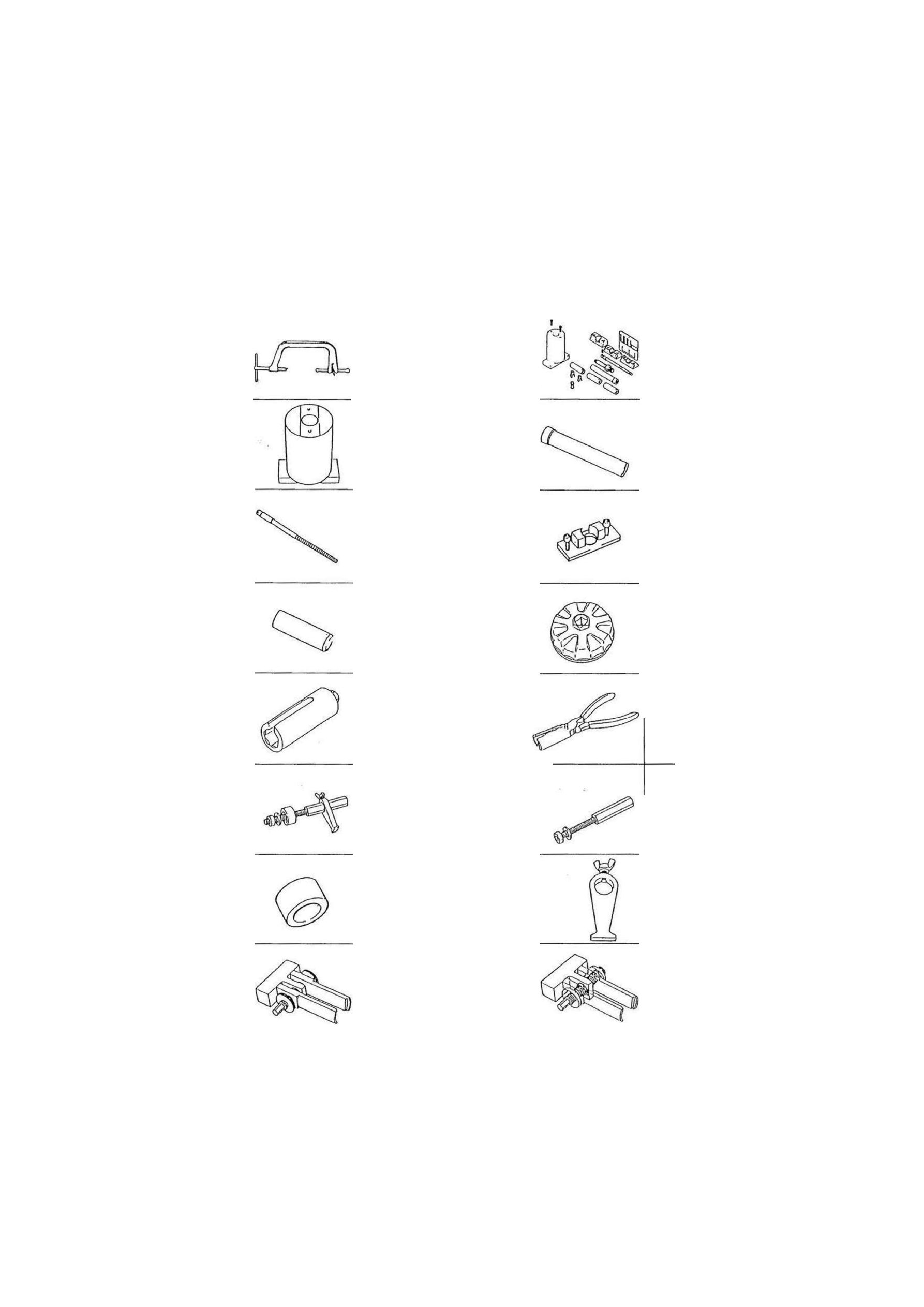

VORBEREITUNG

SST

49 0636 100A

Ventilfeder-
spanner

Ausbau/Einbau
der Ventile

49L011 0A0A

Kolbenbolzen-

werkzeug

Ausbau/Einbau
der Kolbenbolzen

49 L011 001

Stützblock
(Teil von

49 L011 OAOA)

49 E011 002

Schraube
(Teil von
L011 OAOA)

Ausbau/Einbau
der Kolbenbolzen

49H011 001A

Stützblock-

oberteil

Ausbau/Einbau
der Kolbenbolzen

49 E011 001

Kolbenbolzen-

führung

(Teil von

L011 OAOA)

Ausbau/Einbau
der Kolbenbolzen

49 G014 001

Ölfilter-
schlüssel

Ausbau/Einbau

des Ölfilters

49 H018 001

Klopfsensor-
schlüssel

Ausbau des

Klopfsensors

49 E011 1 AO

Zahnkranz-
bremse

Feststellung der

Kurbelwelle

49 E011 104

Hülse
(Teil von

49 E011 1 AO)

Feststellung der

Kurbelwelle

49 E011 105

Halter
(Teil von

49E011 1 AO)

Feststellung der

Kurbelwelle

49 B012 0A2

Druckstück

Ausbau/Einbau
der Ventile

49 B012 012

Druckstück
(Teil von

49 B012 0A2)

Ausbau/Einbau
der Ventile

Ausbau/Einbau

der Kolbenbolzen

49 L011 006

Ein- und Aus-

bauwerkzeug

(Teil von

49 L011 OAOA)

Ausbau/Einbau

der Kolbenbolzen

49 S120 170

Zange für

Ventilschaft-
abdichtung

Ausbau der
Ventilschaft-

abdichtungen

49 E011 103

Gewindebolzen

(Teil von

49E011 1 AO)

Feststellung der
Kurbelwelle

B2-57

B 2 ZERLEGUNG

49B012 013

Ausbau/Einbau

der Ventile

49 B012 014

Ausbau/Einbau
der Ventile

Druckstück

Druckstück

(Teil von

(Teil von  ^ X ^ N l ^ ^ ^ ^ J

4 9 B 0 1 2 0A2)

49B012 0A2) &

1YE082-046

1. Gleichartige Teile (wie z.B. Kolben, Kolbenringe, Pleuelstangen und Ventilfedem) markieren, damit sie wieder in

denselben Zylinder eingebaut werden, aus dem sie ausgebaut wurden.

2. Alle Teile mit einem Dampfstrahlgerät reinigen. Wasserrückstände vollständig mit Druckluft beseitigen.

Hinweis
• Bei der Zerlegung von Bauteilgruppen genau auf die Reihenfolge der Montage achten. Außerdem auf

Verformung, Verschleiß oder Beschädigung achten und, falls erforderlich, die Teile reparieren oder

austauschen.

16E0B2-182

t-

• .

i

1

i

i

i

' t

»

t

i <

*

i
i

A

\

i?

if

i

/

B2-58
