Mazda Xedos 6. Handbuch - teil 28

ZUSAMMENBAU

B1

• Alle Teile vor dem Wiedereinbau reinigen.

2 Sauberes Motoröl auf alle Gleit- und Drehteile auftragen.

i Gleitlager austauschen, wenn sie abgeblättert, verbrannt oder anderweitig beschädigt sind,

-i Alle Schrauben und Muttern auf das vorgeschriebene Anzugsmoment festziehen.

Achtung
• Dichtungen und Wellendichtringe nicht wiederverwenden.

•iB,r.£.r)Yr ir

05U0BX-174

— — • -

4

>

v v

A

• »

•

! t

i i

v/

- *

)

1 • •

H **

B1-67

B1

ZUSAMMENBAU

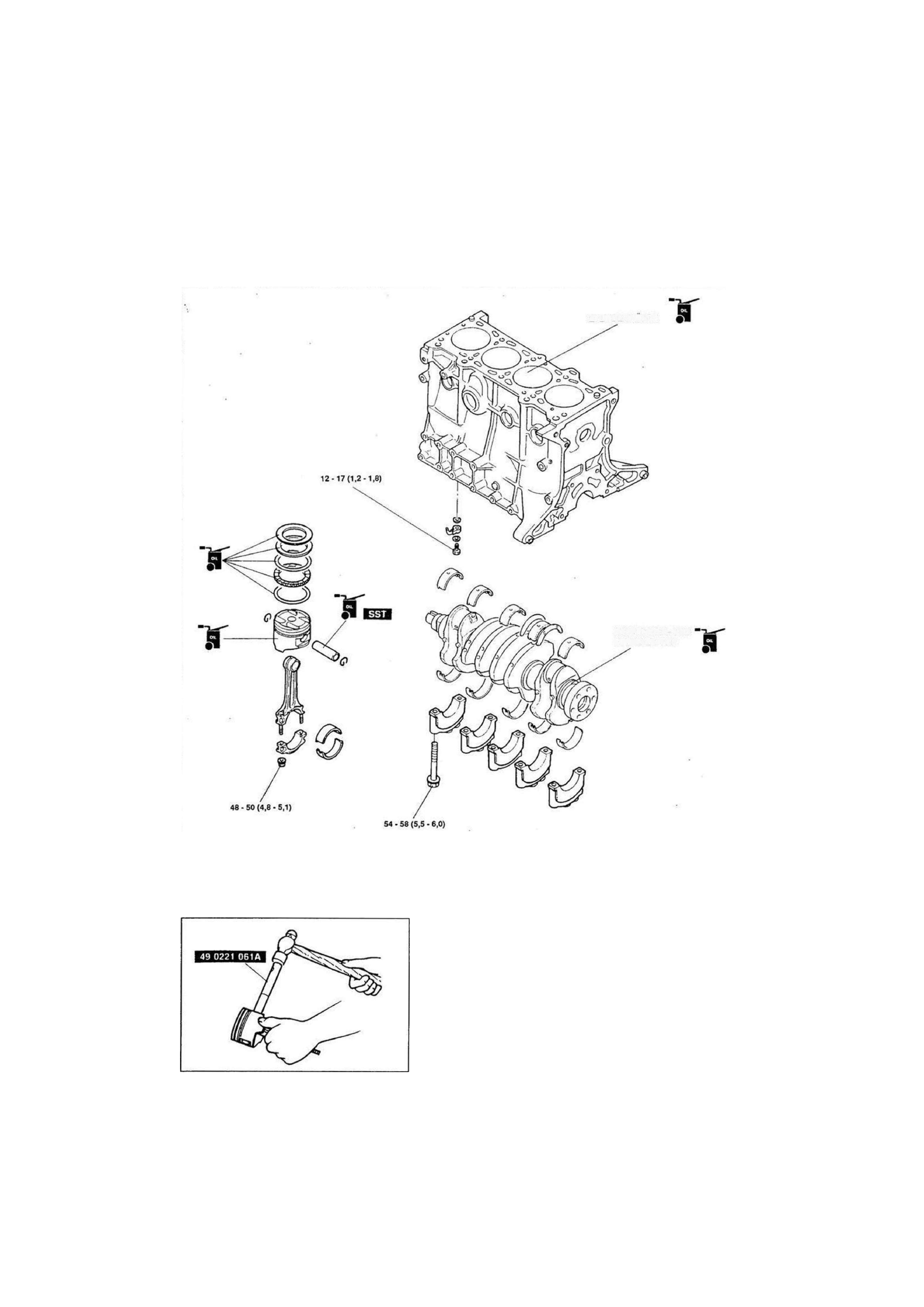

ZYLINDERBLOCK (INNENTEILE)

Anzugsmomente

ZYUNDERWANDE

HAUPTLAGER- UND
KURBELZAPFEN

Nm (mkg)

i

05U0BX-175

05U0BX-176

B1-68

Pleuelstange

1. Eine Kolbenbolzen-Sicherung an der Nut im Kolben montie-

ren.

2. Den Kolben und die Pleuelstange zusammenbauen.

3. Sauberes Motoröl auf den Kolbenbolzen auftragen.
4. Den Kolbenbolzen von der der Kolbenbolzen-Sicherung ge-

genüberliegenden Seite einsetzen.

5. Den Kolbenbolzen soweit mit dem SST eintreiben, bis der

Kolbenbolzen die Sicherung berührt.

Falls sich der Kolbenbolzen nicht problemlos einbauen läßt,

die Pleuelstange austauschen.

ZUSAMMENBAU

B1

05U0BX-177

05U0BX-178

05U0BX-179

ABSTANDSRINGSPREIZUNG

A3STANDSRING-

ENDEN

OBERER

ABSTREIFRING

- y

KOLBEN

UNTERER

ABSTREIFRING

05U0BX-180

OBERER

VEROICHTUNGSRING

UNTERER

VERDfCHTUNGSRlNG

05U0BX-181

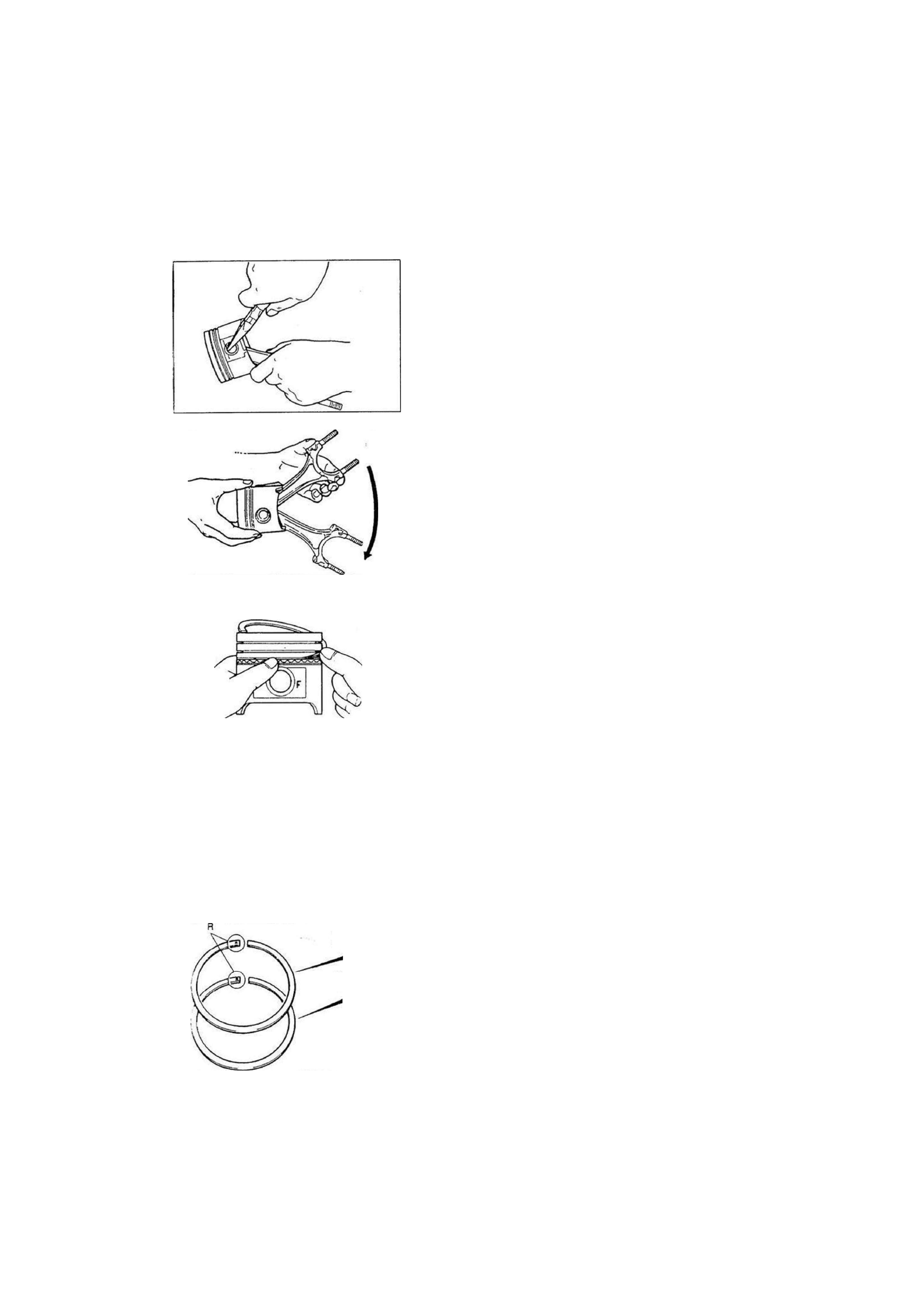

6. Die zweite Kolbenbolzen-Sicherung an der Nut im Kolben

montieren.

7. Die Leichtgängigkeit der Pleuelstange prüfen. Falls der

Pleuelfuß nicht durch sein Eigengewicht fällt, den Kolben oder

den Kolbenbolzen austauschen.

. -

Kolbenring

1. Die drei Ölabstreifringe am Kolben montieren.

(1) Sauberes Motoröl auf den Abstandsring und die

Abstreifringe auftragen.

(2) Den Abstandsring so einbauen, daß die Enden nach oben

zeigen.

Hinweis
• Der obere und der untere Abstreifring sind gleich.
• Für die Abstreifringe ist keine Einbaurichtung vorge-

schrieben.

(3) Den oberen und den unteren Abstreifring einbauen.

2. Sicherstellen, daß beide Abstreifringe wie abgebildet

auseinandergedrückt werden und daß sie sich einwandfrei in
beide Richtungen drehen lassen.

Achtung
• Die Ringe so einbauen, daß die Markierung R nach

oben zeigt.

• Den unteren Ring so einbauen, daß die aufgerauhte

Seite nach unten zeigt.

3. Sauberes Motoröl auf den oberen und den unteren

Verdichtungsring auftragen.

4. Mit einer handelsüblichen Kolbenringzange zunächst den

unteren Verdichtungsring, dann den oberen Verdichtungsring
am Kolben montieren.

B1-69

B1

ZUSAMMENBAU

GUMMIKAPPEN

05U0BX 192

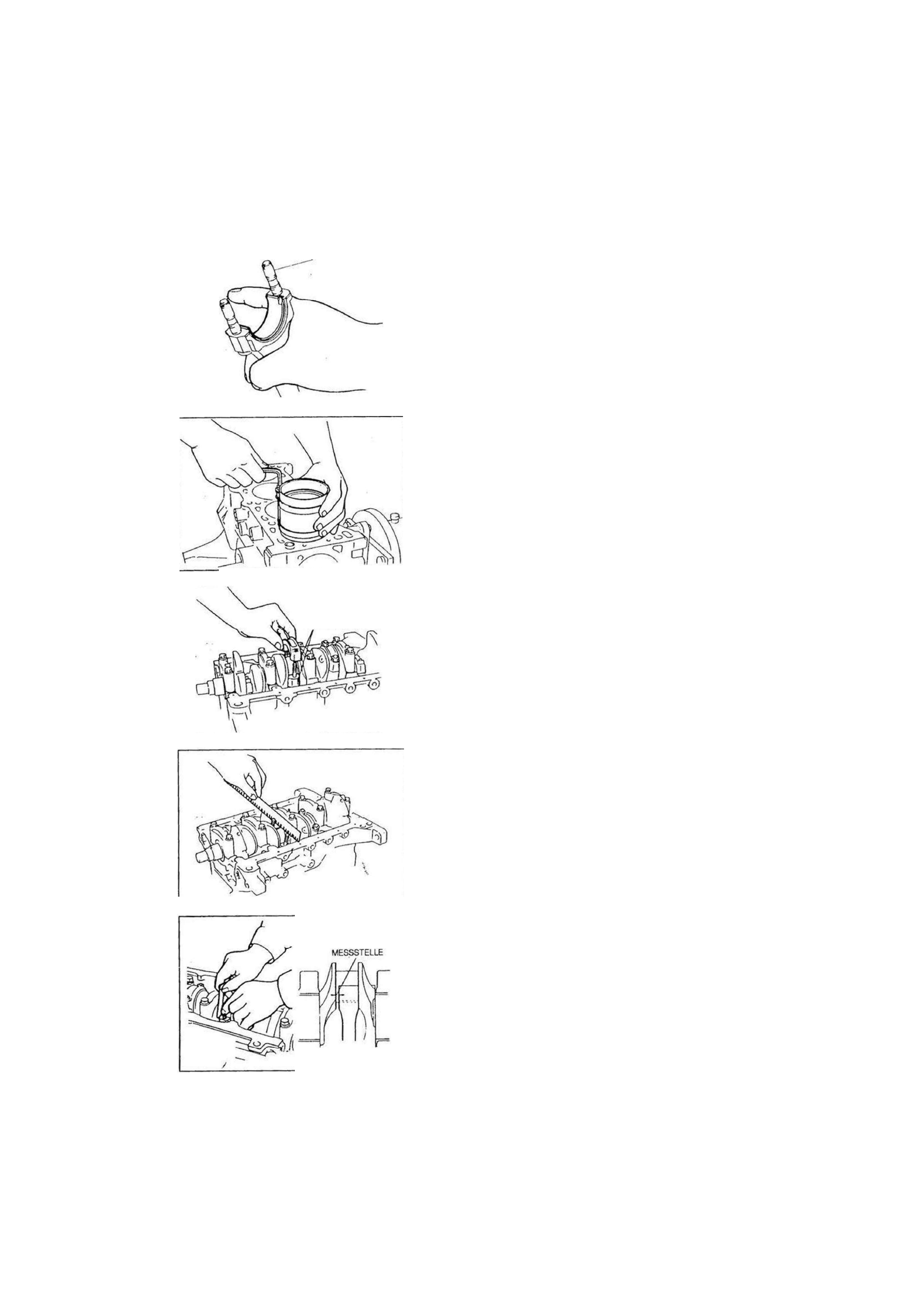

Kolben und Pleuelstange

Achtung
• Die Pleuelschrauben mit Gummikappen schützen,

damit die Kurbelzapfen nicht beschädigt werden.

1. Sauberes Motoröl großzügig auf die Zylinderwände, die Kol-

ben und die Kolbenringe auftragen.

2. Prüfen, ob die Kolbenringstöße korrekt ausgerichtet sind.
3. Die Kolben so in den Zylinderblock einsetzen, daß die Markie-

rung F zur Vorderseite des Motors zeigt. Zum Einbauen ein
handelsübliches Kolbeneinbauwerkzeug benutzen.

Pleuellagerdeckel

1. Das Radialspiel der Pleuellager auf dieselbe Weise wie das

Radialspiel der Hauptlager messen.

Achtung ^
• Die Einbaumarkierung am Pleuellagerdeckel auf d£

Einbaumarkierung an der Pleuelstange*ausrichten.

Anzugsmoment: 48 - 50 Nm (4,8 - 5,1 mkg)

• ••

Radialspiel: 0,028 - 0,068 mm
Max. Spiel: 0,10 mm

2. Falls das Radialspiel den Grenzwert überschreitet, die Kurbel-

welle abschleifen und Untermaßlager verwenden.

(Siehe Seite B1-64)

rv

 1

3. Das Axialspiel der Pleuelstange messen.

Axialspiel: 0,110 - 0,262 mm

Max. Spiel: 0,30 mm

4. Falls das Axialspiel den Grenzwert überschreitet, Pleuelstan-

ge und Pleuellagerdeckel austauschen.

05U0BX-193

1 Y E 0 B M 1 7

EINBAUMARKIERUNGEN

4

1YE0B1-119

1YE0B1-118

B1-72
