EMISSION SYSTEM

01–16–18

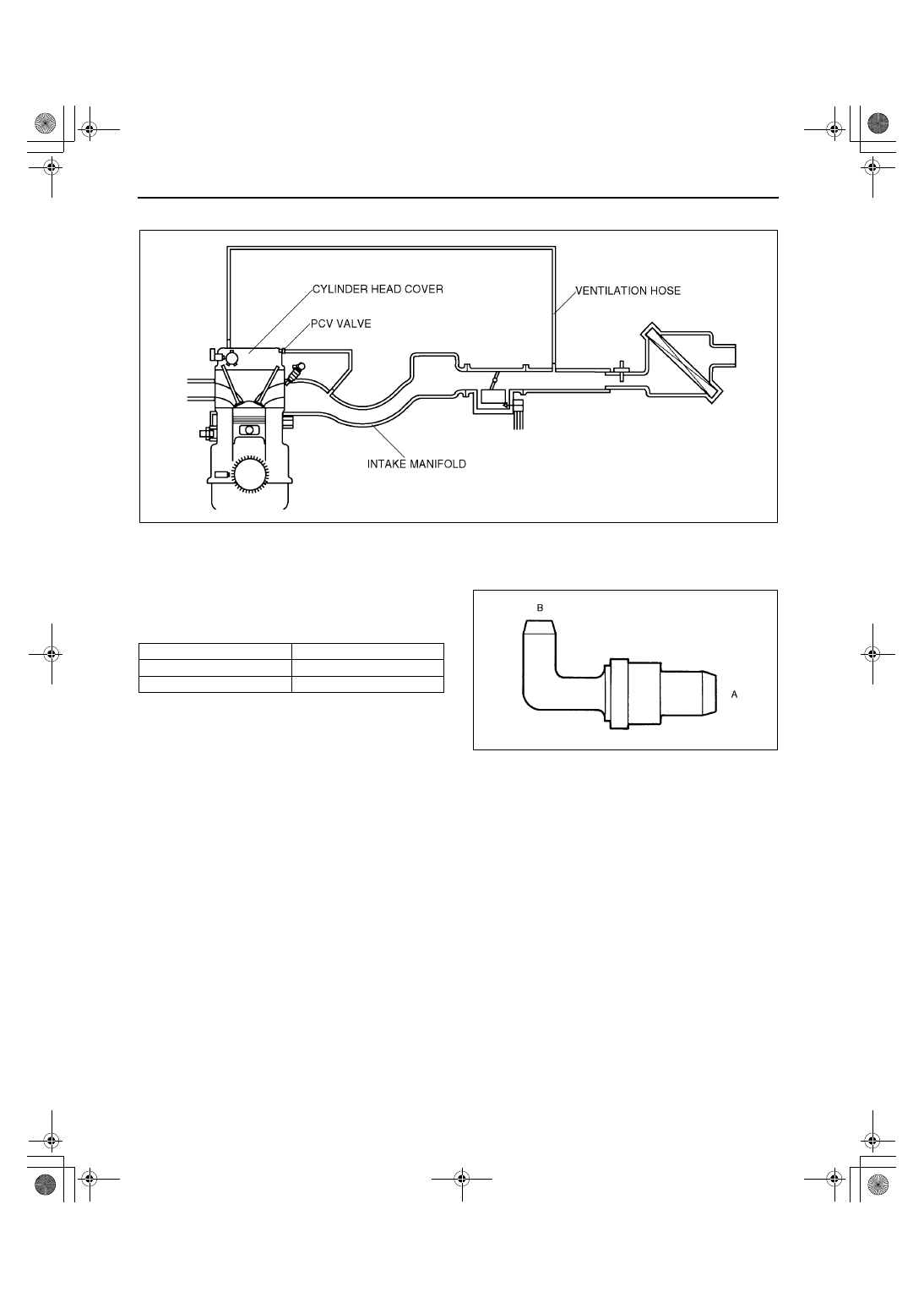

POSITIVE CRANKCASE VENTILATION (PCV) SYSTEM FLOW DIAGRAM

A3U011613890W01

End Of Sie

POSITIVE CRANKCASE VENTILATION (PCV) VALVE INSPECTION

A3U011613890W02

1. Remove the PCV valve.
2. Blow through the valve and verify that air flows as

specified.

•

If not as specified, replace the PCV valve.

Specification

End Of Sie

Z3U0116W006

Condition

Airflow

Air applied from port A

Yes

Air applied from port B

No

X3U116WB8

1712-1U-01G(01-16).fm  18 ページ  ２００１年６月２９日 金曜日 午前９時４５分

EMISSION SYSTEM

01–16–19

01–16

WARM UP THREE-WAY CATALYTIC CONVERTER (WU-TWC) INSPECTION

A3U011620505W01

Note

•

Make sure that no HO2S DTC has been detected. If detected, this inspection cannot be used for WU-
TWC inspection.

1. Connect the WDS or equivalent and monitor PIDs as following.

•

Monitor the WU-TWC using O2S11 PID for upstream HO2S and O2S12 PID for downstream HO2S.

2. Begin to monitor the appropriate PIDs.
3. Drive the vehicle for 10 min at 65—96 km/h {40—60 mph} to ensure the WU-TWC reaches operating

temperature.

4. Stop the vehicle and leave in a safe place.
5. Let the engine at idle.
6. Record PIDs for 1 min.
7. Select the appropriate PIDs and read the graph.

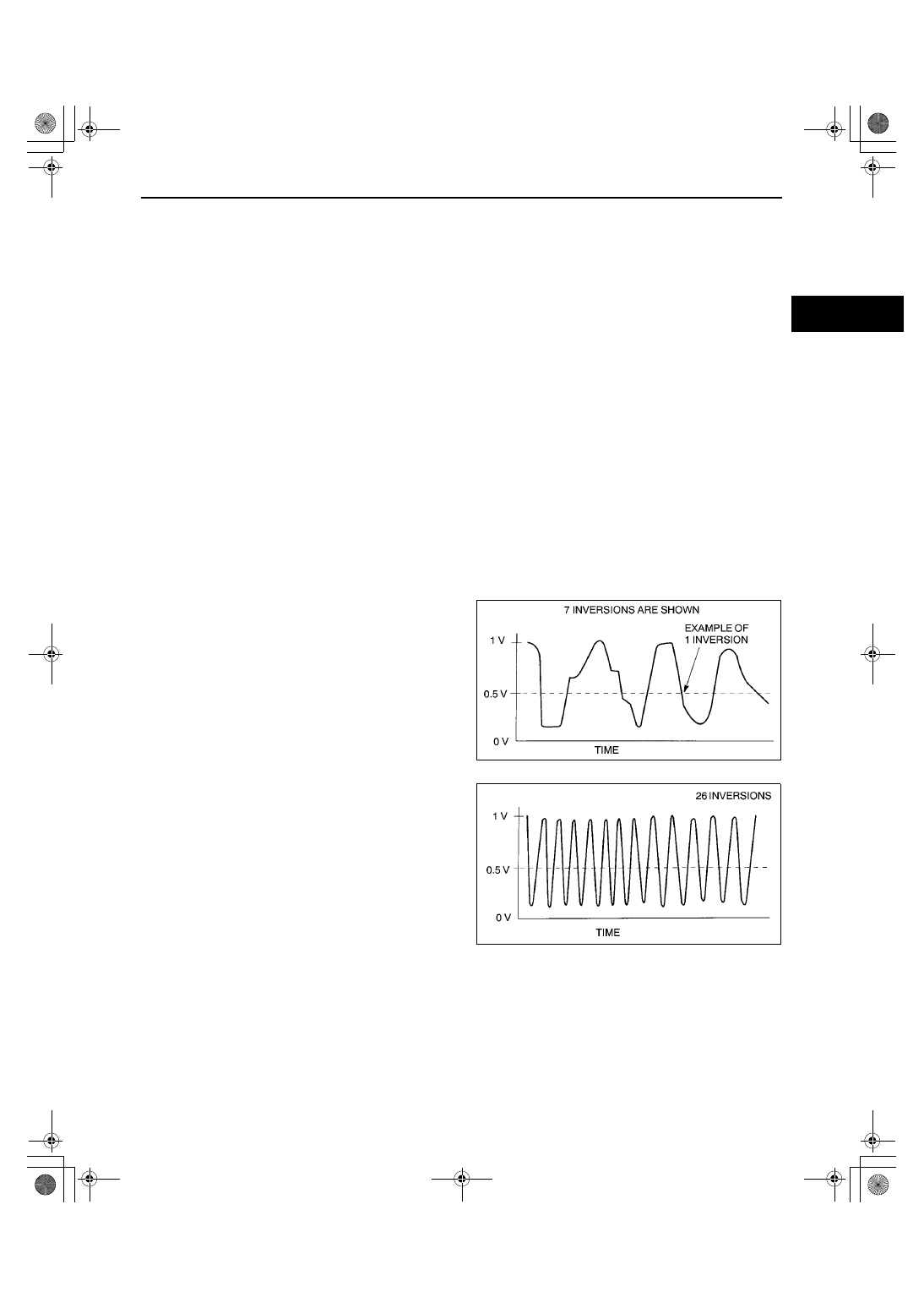

8. Count the number of times (inversions) that the upstream HO2S graph line actually crosses the 0.5 V line.
9. Count the number of times (inversions) that the downstream HO2S graph line actually crosses the 0.5 V line.

Note

•

Do not count the number of peaks. Refer to the illustration.

10. Using the following equation, calculate the value of ratio.

Equation

RATIO = Upstream HO2S inversion

÷÷÷÷

 downstream HO2S inversion

•

If the ratio is 2 or more or no downstream HO2S inversion, the WU-TWC is functioning properly.

•

If the ratio is less than 2, the WU-TWC is not functioning properly. Replace the WU-TWC.

Upstream HO2S graphline example

Z3U0116W011

Y3U116WAA

1712-1U-01G(01-16).fm  19 ページ  ２００１年６月２９日 金曜日 午前９時４５分

EMISSION SYSTEM

01–16–20

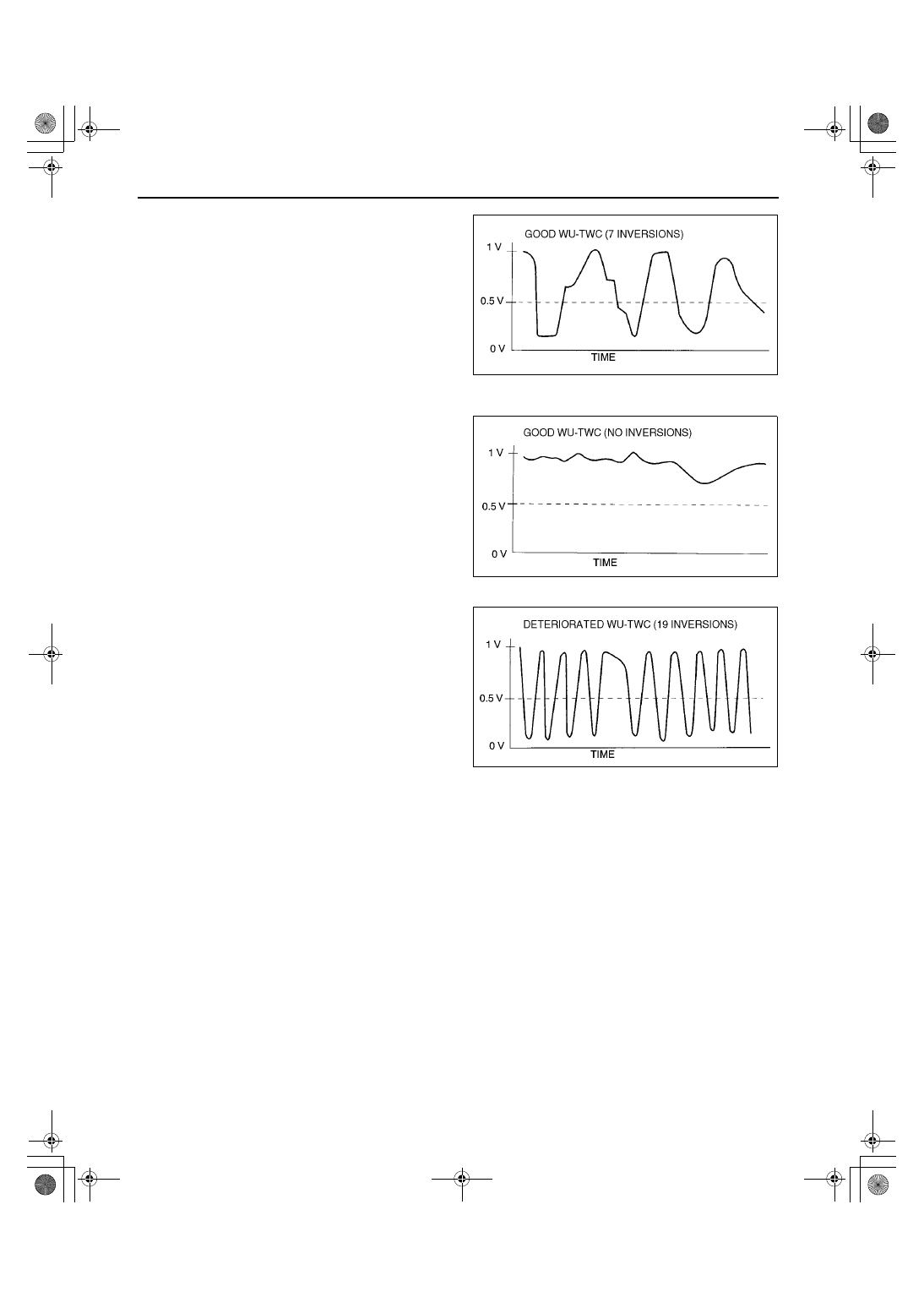

Downstream HO2S graphline example 1

Equation

RATIO = 26 inversions (upstream HO2S

inversions)

÷÷÷÷

 7 inversions (downstream

HO2S inversions) = 3.7 (good WU-TWC)

Downstream HO2S graphline example 2

Downstream HO2S graphline example 3

Equation

 RATIO = 26 inversions (upper stream HO2S

inversions)

÷÷÷÷

 19 inversions (downstream

HO2S inversions) = 1.4 (deteriorated WU-
TWC)

End Of Sie

Z3U0116W008

Z3U0116W009

Z3U0116W010

1712-1U-01G(01-16).fm  20 ページ  ２００１年６月２９日 金曜日 午前９時４５分

CHARGING SYSTEM

01–17–1

01–17

01–17

CHARGING SYSTEM

BATTERY REMOVAL/INSTALLATION .  01–17–1
BATTERY INSPECTION . . . . . . . . . . . . .  01–17–1

Battery . . . . . . . . . . . . . . . . . . . . . . . . .  01–17–1
Back-up Current . . . . . . . . . . . . . . . . . .  01–17–2

BATTERY RECHARGING. . . . . . . . . . . .  01–17–2

GENERATOR

REMOVAL/INSTALLATION . . . . . . . . . . 01–17–3

Drive Belt Installation Note  . . . . . . . . . . 01–17–3

GENERATOR INSPECTION  . . . . . . . . . . 01–17–3

Generator Warning Light. . . . . . . . . . . . 01–17–3
Generator  . . . . . . . . . . . . . . . . . . . . . . . 01–17–4
Current  . . . . . . . . . . . . . . . . . . . . . . . . . 01–17–4

End of Toc

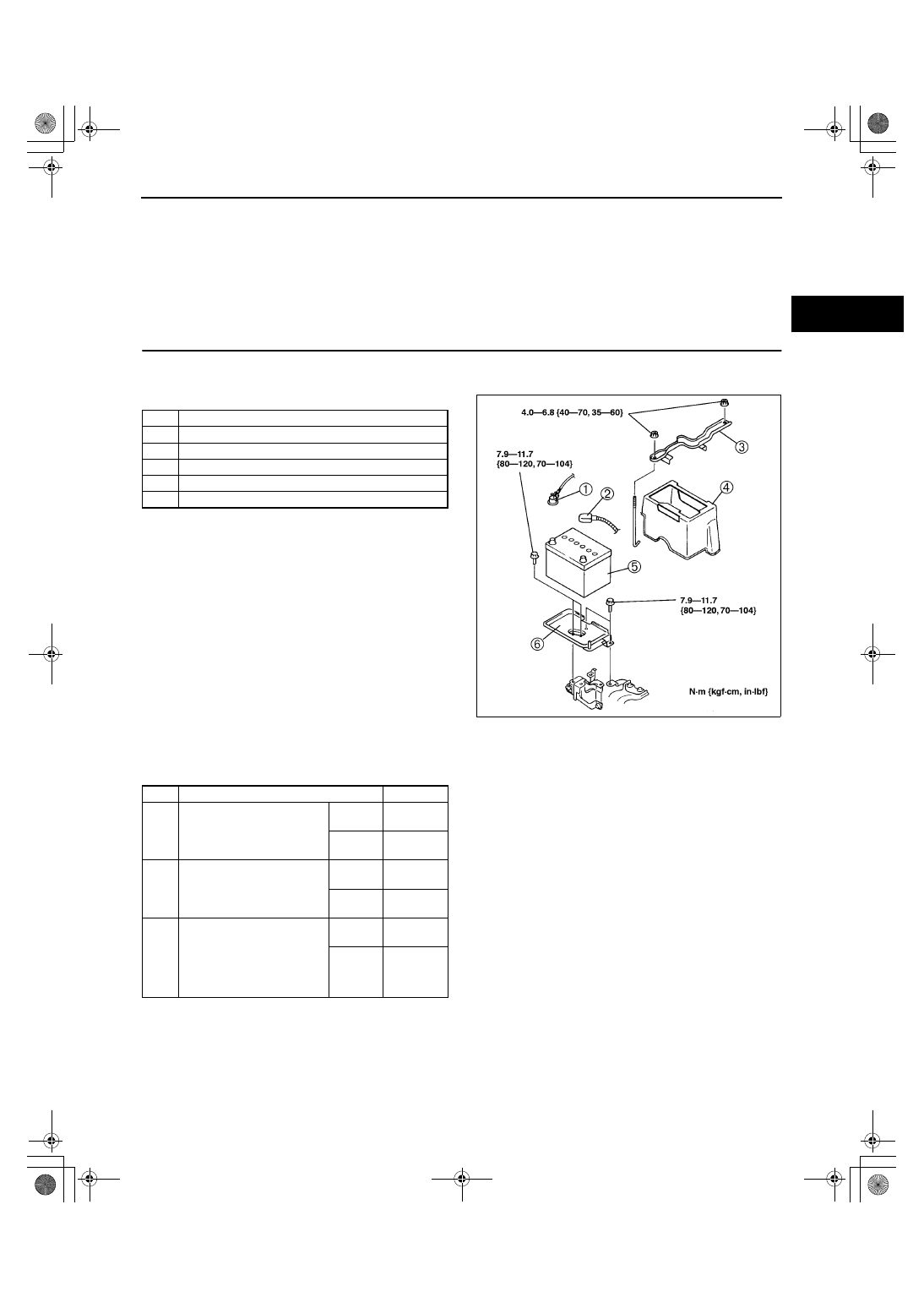

BATTERY REMOVAL/INSTALLATION

A3U011718520W01

1. Remove in the order indicated in the table.

2. Install in the reverse order of removal.

End Of Sie

BATTERY INSPECTION

A3U011718520W02

Battery

•

Inspect the battery in the following procedure.

1

Negative battery cable

2

Positive battery cable

3

Battery clamp

4

Battery box

5

Battery

6

Battery tray

X3U117WA0

Step

Inspection

Action

1

Measure open circuit
voltage of battery.

Above
12.4 V

Go to step
3.

Below
12.4 V

Go to next
step.

2

Quick charge for 30
minutes and recheck
voltage.

Above
12.4 V

Go to next
step.

Below
12.4 V

Replace
battery.

3

Apply load test (see load
test chart) to battery using a
battery load tester and
record battery voltage after
15 seconds. Is voltage
more than specification?

Yes

Battery is
okay.

No

Replace
battery.
