Mazda Protege 5. Manual - part 45





ON-BOARD DIAGNOSTIC [ENGINE CONTROL SYSTEM (ZM)]

01–02A–146

End Of Sie

3

INSPECT GENERATOR TERMINAL FOR POOR
INSTALLATION

Turn ignition key to OFF.

Check for looseness of generator terminal B
installation nut.

Is nut loose?

Yes Tighten generator terminal B installation nut, then go to

Step 6.

No

Go to next step.

4

INSPECT BATTERY POSITIVE TERMINAL FOR
POOR INSTALLATION

Check for looseness of battery positive
terminal.

Is terminal loose?

Yes Connect battery positive terminal correctly, then go to Step

6.

No

Go to next step.

5

INSPECT BATTERY CHARGING CIRCUIT

Start engine.

Disconnect battery positive terminal.

Does engine stall?

Yes Repair or replace harness between generator terminal B

and battery positive terminal, then go to next step.

No

Go to next step.

6

VERIFY TROUBLESHOOTING OF DTC P1634
COMPLETED

Make sure to reconnect all disconnected
connectors.

Clear DTC from PCM memory using WDS or
equivalent.

Turn ignition key to OFF, then start engine.

Is same DTC present?

Yes Replace PCM, then go to next step.

No

No concern is detected. Go to next step.

7

VERIFY AFTER REPAIR PROCEDURE

Perform “After Repair Procedure”.
(See 01–02A–10 AFTER REPAIR
PROCEDURE [ZM].)

Is there any DTC present?

Yes Go to applicable DTC inspection.

(See 01–02A–15 DTC TABLE [ZM].)

No

Troubleshooting completed.

STEP

INSPECTION

ACTION

1712-1U-01G(01-02A).fm  146 ページ  2001年6月29日 金曜日 午後2時20分

ON-BOARD DIAGNOSTIC [ENGINE CONTROL SYSTEM (FS)]

01–02B–1

01–02B

01–02B ON-BOARD DIAGNOSTIC [ENGINE CONTROL
SYSTEM (FS)]

CONTROL SYSTEM WIRING DIAGRAM

[FS]  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  01–02B–2

CONTROL SYSTEM DEVICE AND CONTROL

RELATIONSHIP CHART [FS]. . . . . . . .  01–02B–4

Engine Control System  . . . . . . . . . . . .  01–02B–4
Monitoring System . . . . . . . . . . . . . . . .  01–02B–5

FOREWORD [FS] . . . . . . . . . . . . . . . . . .  01–02B–6
OBD-II PENDING TROUBLE CODES

[FS]  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  01–02B–6

OBD-II FREEZE FRAME DATA [FS]  . . .  01–02B–6
OBD-II ON-BOARD SYSTEM

READINESS TEST [FS]  . . . . . . . . . . . .  01–02B–6

OBD-II DIAGNOSTIC MONITORING TEST

RESULTS [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–6

OBD-II READ/CLEAR DIAGNOSTIC TEST

RESULTS [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–7

OBD-II PARAMETER IDENTIFICATION

(PID) ACCESS [FS]. . . . . . . . . . . . . . . .  01–02B–7

ON-BOARD DIAGNOSTIC TEST [FS] . .  01–02B–7

DTCs Retrieving Procedure . . . . . . . . .  01–02B–7
Pending Trouble Code Access

Procedure  . . . . . . . . . . . . . . . . . . . . .  01–02B–7

Freeze Frame PID Data Access

Procedure  . . . . . . . . . . . . . . . . . . . . .  01–02B–8

On-Board System Readiness Tests

Access Procedure . . . . . . . . . . . . . . .  01–02B–8

PID/DATA Monitor and Record

Procedure  . . . . . . . . . . . . . . . . . . . . .  01–02B–8

Diagnostic Monitoring Test Results

Access Procedure . . . . . . . . . . . . . . .  01–02B–9

AFTER REPAIR PROCEDURE [FS]. . . .  01–02B–9
OBD-II DRIVE MODE [FS]  . . . . . . . . . . .  01–02B–10

Mode 1 (PCM adaptive memory

procedure drive mode). . . . . . . . . . . .  01–02B–10

Mode 2 (EGR system repair

verification drive mode) . . . . . . . . . . .  01–02B–11

Mode 3 (HO2S heater, HO2S, and TWC

repair verification drive mode) . . . . . .  01–02B–11

Mode 4 (EVAP system repair verification

drive mode)  . . . . . . . . . . . . . . . . . . . .  01–02B–12

Mode 5 (EVAP system very small leak

repair verification drive mode) . . . . . .  01–02B–13

DIAGNOSTIC MONITORING TEST

RESULTS [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–14

DTC TABLE [FS]. . . . . . . . . . . . . . . . . . .  01–02B–15
DTC P0031 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–19
DTC P0032 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–20
DTC P0037 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–22
DTC P0038 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–23
DTC P0101 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–25
DTC P0102 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–27
DTC P0103 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–29
DTC P0106 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–30
DTC P0107 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–31
DTC P0108 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–34
DTC P0111 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–35
DTC P0112 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–36
DTC P0113 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–38
DTC P0117 [FS]  . . . . . . . . . . . . . . . . . . .  01–02B–40

DTC P0118 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–42
DTC P0121 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–43
DTC P0122 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–46
DTC P0123 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–47
DTC P0125 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–49
DTC P0126, P0128 [FS] . . . . . . . . . . . . . 01–02B–50
DTC P0131 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–52
DTC P0132 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–55
DTC P0133 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–57
DTC P0134 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–61
DTC P0138 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–63
DTC P0140 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–64
DTC P0171 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–67
DTC P0172 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–70
DTC P0300 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–71
DTC P0301, P0302, P0303, P0304 [FS] 01–02B–75
DTC P0325 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–77
DTC P0335 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–79
DTC P0340 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–80
DTC P0401 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–82
DTC P0402 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–83
DTC P0421 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–84
DTC P0442 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–86
DTC P0443 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–89
DTC P0451 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–90
DTC P0452 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–93
DTC P0453 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–95
DTC P0455 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–97
DTC P0456 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–102
DTC P0461 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–104
DTC P0462 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–105
DTC P0463 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–107
DTC P0464 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–108
DTC P0480 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–109
DTC P0500 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–111
DTC P0505 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–113
DTC P0506 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–115
DTC P0507 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–117
DTC P0550 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–118
DTC P0660 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–119
DTC P0703 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–122
DTC P0704 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–123
DTC P0705 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–125
DTC P1250 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–127
DTC P1449 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–129
DTC P1450 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–131
DTC P1487 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–133
DTC P1496 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–135
DTC P1497 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–137
DTC P1498 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–139
DTC P1499 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–141
DTC P1512 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–143
DTC P1562 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–144
DTC P1569 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–146
DTC P1570 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–148
DTC P1631 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–150
DTC P1632 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–152
DTC P1633 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–153
DTC P1634 [FS] . . . . . . . . . . . . . . . . . . . 01–02B–154

End of Toc

1712-1U-01G(01-02B).fm  1 ページ  2001年6月29日 金曜日 午後3時24分

ON-BOARD DIAGNOSTIC [ENGINE CONTROL SYSTEM (FS)]

01–02B–2

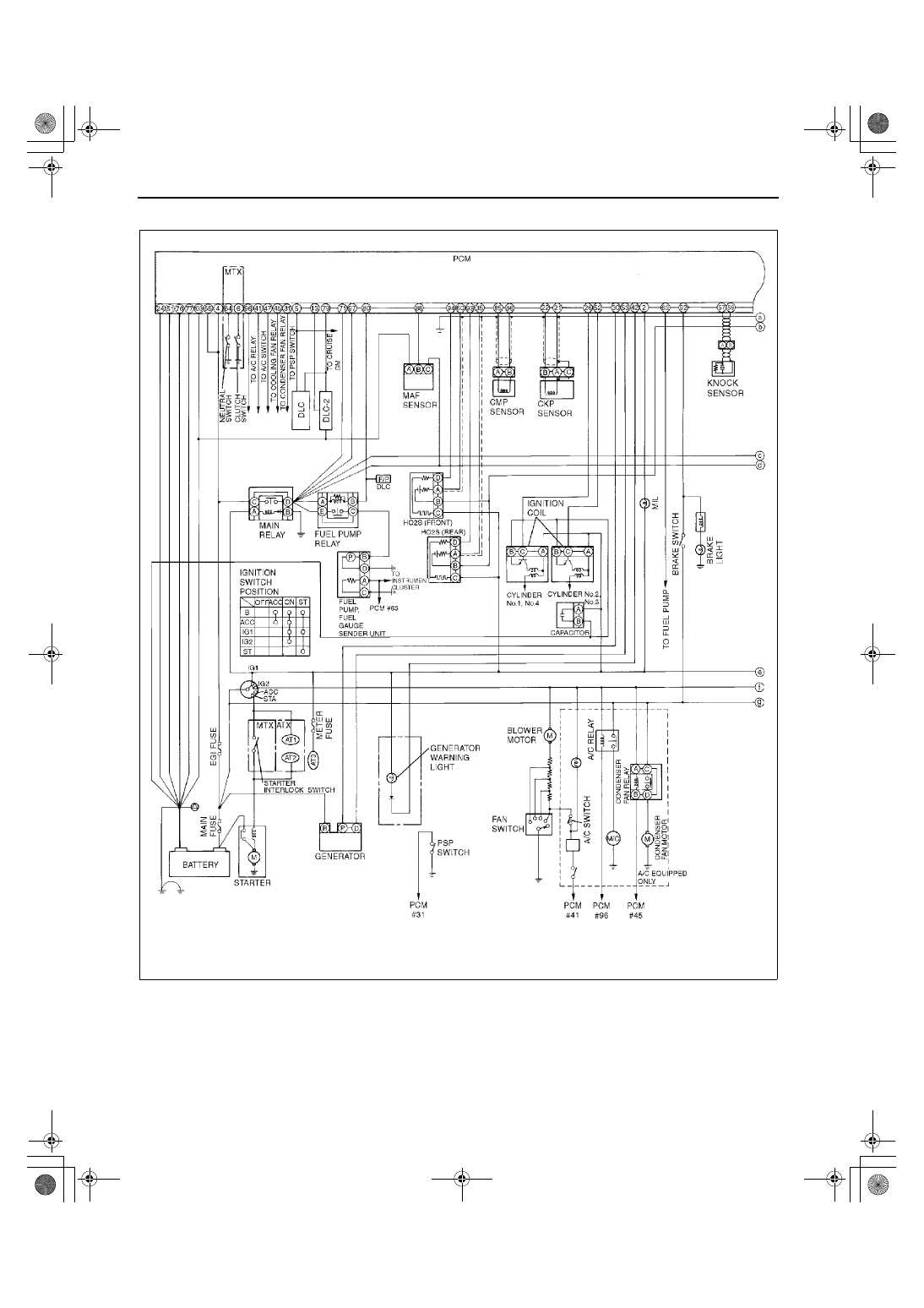

CONTROL SYSTEM WIRING DIAGRAM [FS]

A3U010218881W01

A3U0140W001

1712-1U-01G(01-02B).fm  2 ページ  2001年6月29日 金曜日 午後3時24分

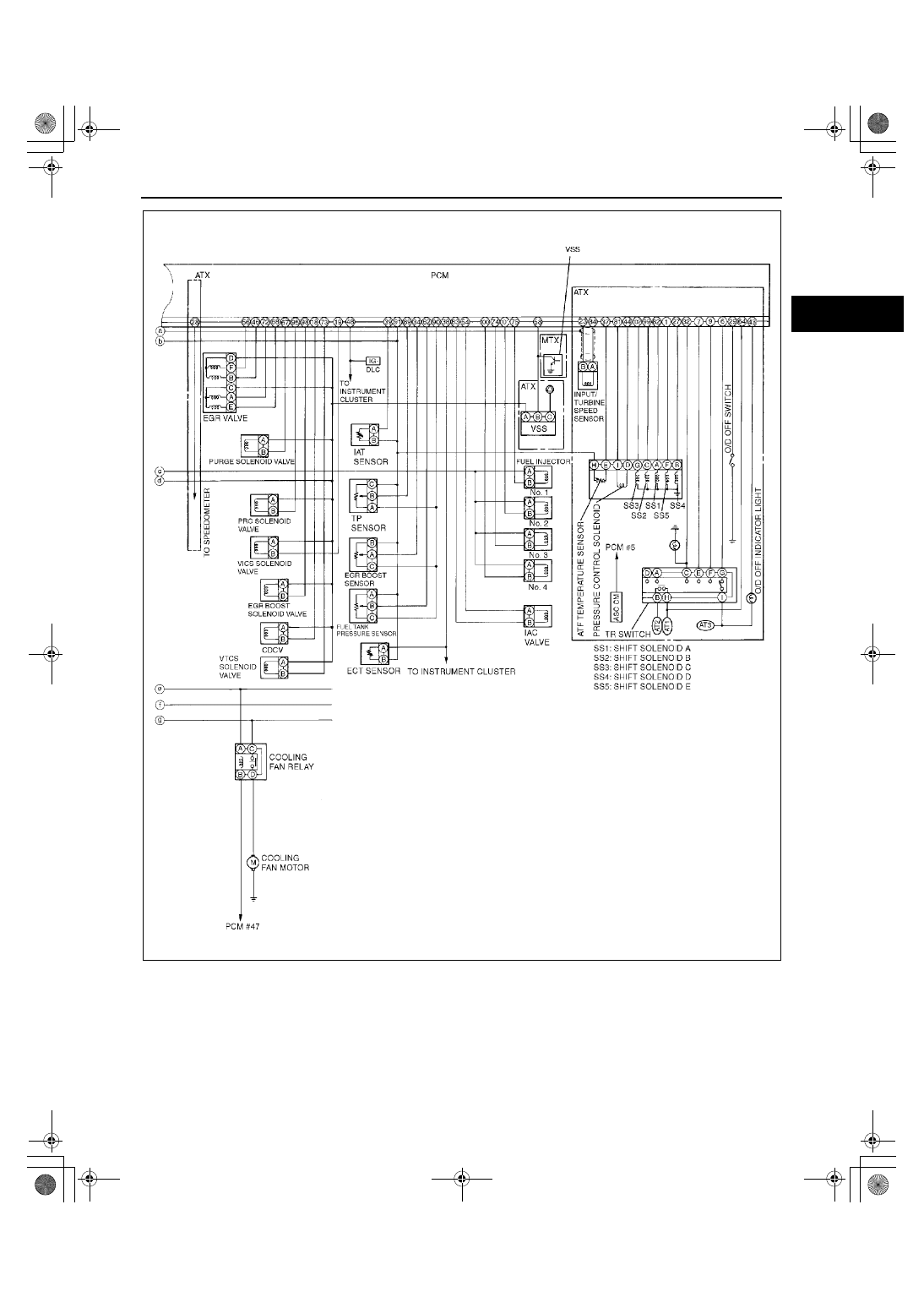

ON-BOARD DIAGNOSTIC [ENGINE CONTROL SYSTEM (FS)]

01–02B–3

01–02B

End Of Sie

Z3U0140W104

1712-1U-01G(01-02B).fm  3 ページ  2001年6月29日 金曜日 午後3時24分
