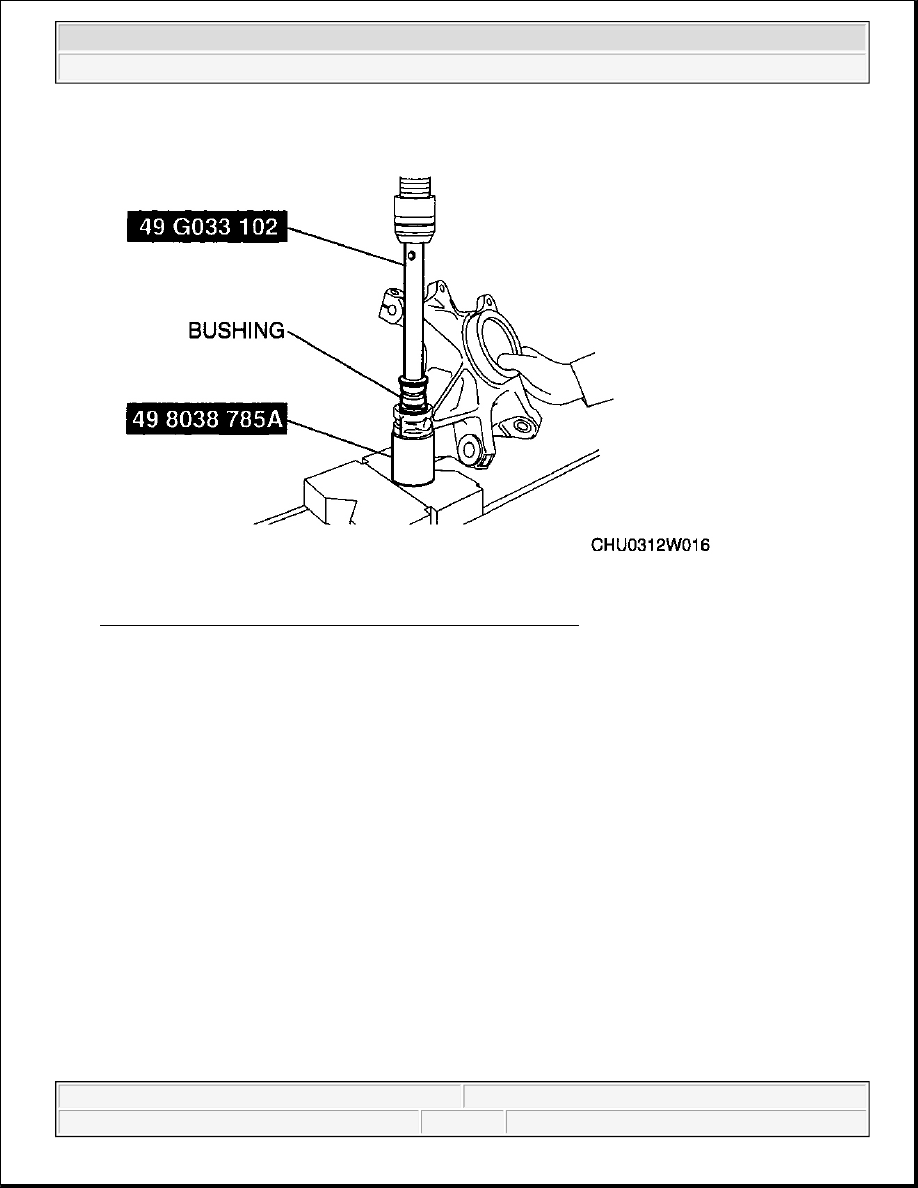

Fig. 16: Pressing New Bushing Into Rear Knuckle Using SST's
Courtesy of MAZDA MOTORS CORP.

DUST COVER INSTALLATION NOTE

1. Align the new and old dust covers and place alignment marks on the new dust cover.

2. Align the marks on the new dust cover and rear knuckle.



2008 Mazda MX-5 Miata Grand Touring

2008 DRIVELINE/AXLES Rear Axle - MX-5 Miata

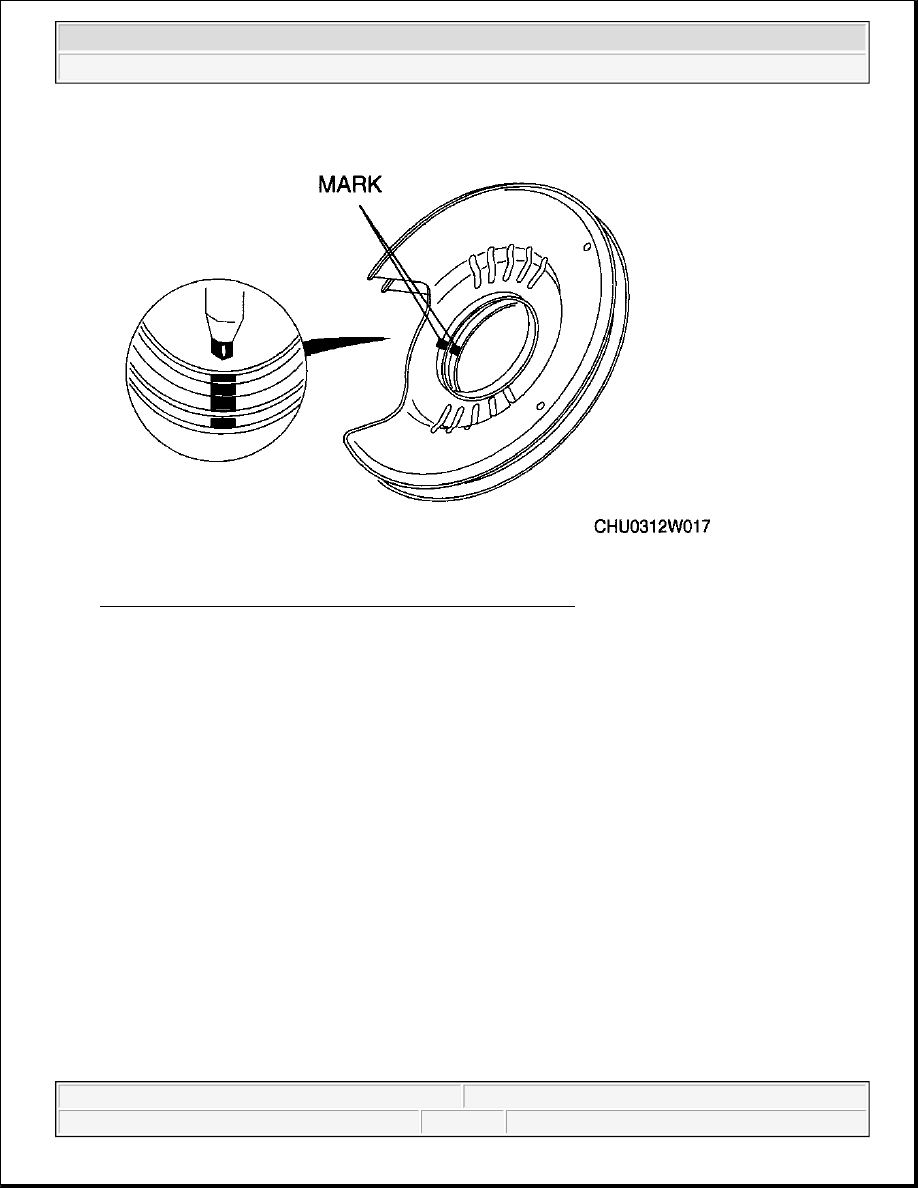

Fig. 17: Aligning Marks On New Dust Cover & Rear Knuckle
Courtesy of MAZDA MOTORS CORP.

3. Press the new dust cover onto the rear knuckle using the SSTs.



2008 Mazda MX-5 Miata Grand Touring

2008 DRIVELINE/AXLES Rear Axle - MX-5 Miata

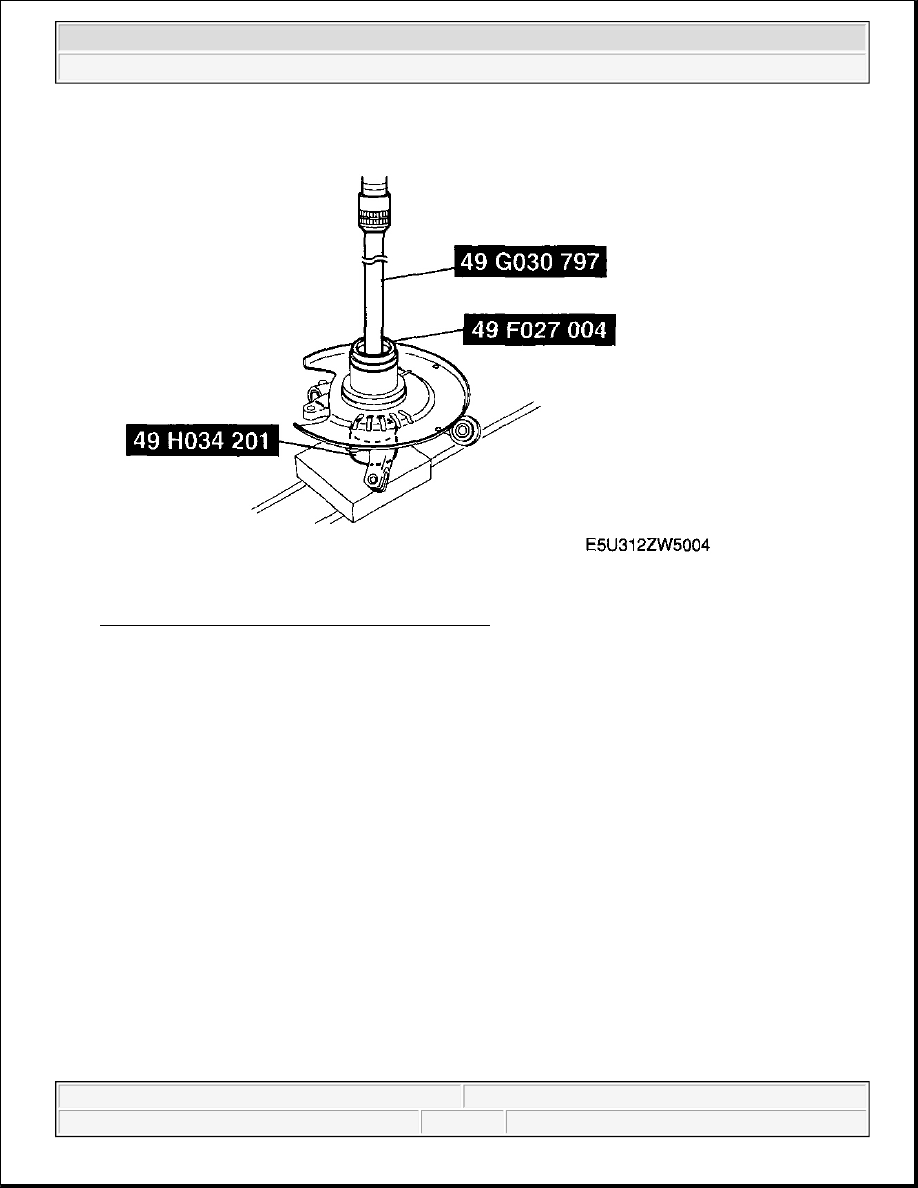

Fig. 18: Pressing New Dust Cover Onto Rear Knuckle Using SST's
Courtesy of MAZDA MOTORS CORP.

WHEEL BEARING INSTALLATION NOTE

1. Install a new wheel bearing using the SSTs.



2008 Mazda MX-5 Miata Grand Touring

2008 DRIVELINE/AXLES Rear Axle - MX-5 Miata

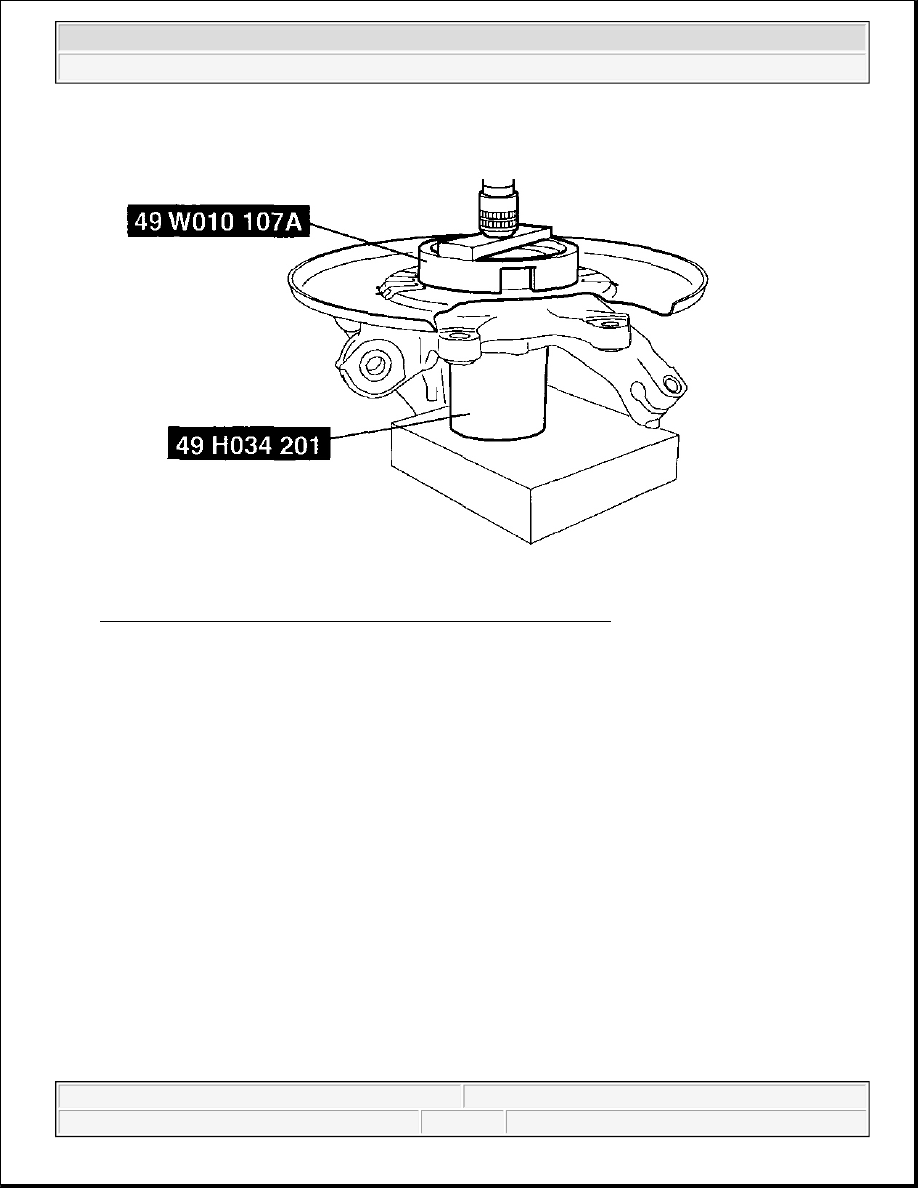

Fig. 19: Installing New Wheel Bearing Using SST's
Courtesy of MAZDA MOTORS CORP.

WHEEL HUB COMPONENT INSTALLATION NOTE

1. Install the wheel hub component using the SSTs.



2008 Mazda MX-5 Miata Grand Touring

2008 DRIVELINE/AXLES Rear Axle - MX-5 Miata
