Mazda MX-5 Miata (1997+). Manual - part 126

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

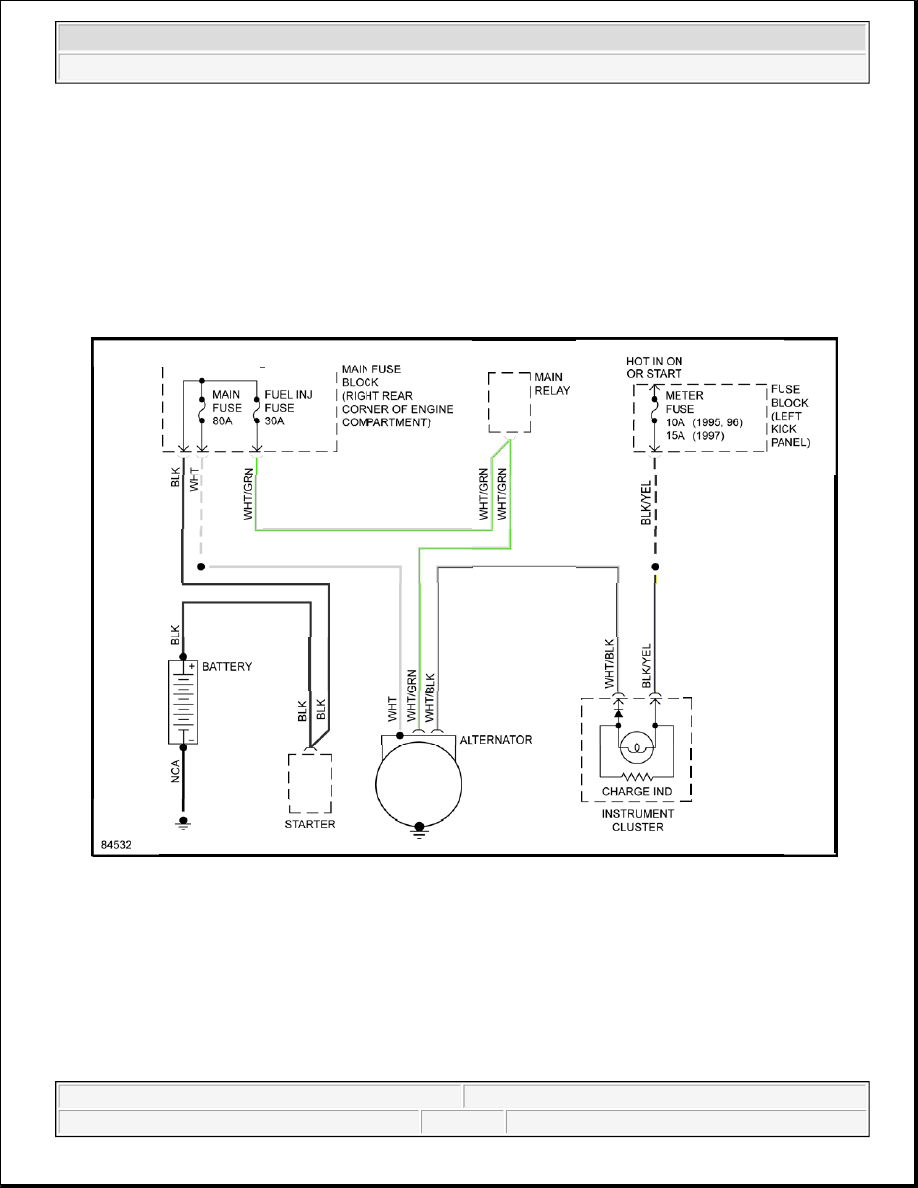

Fig. 26: Charging Circuit

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

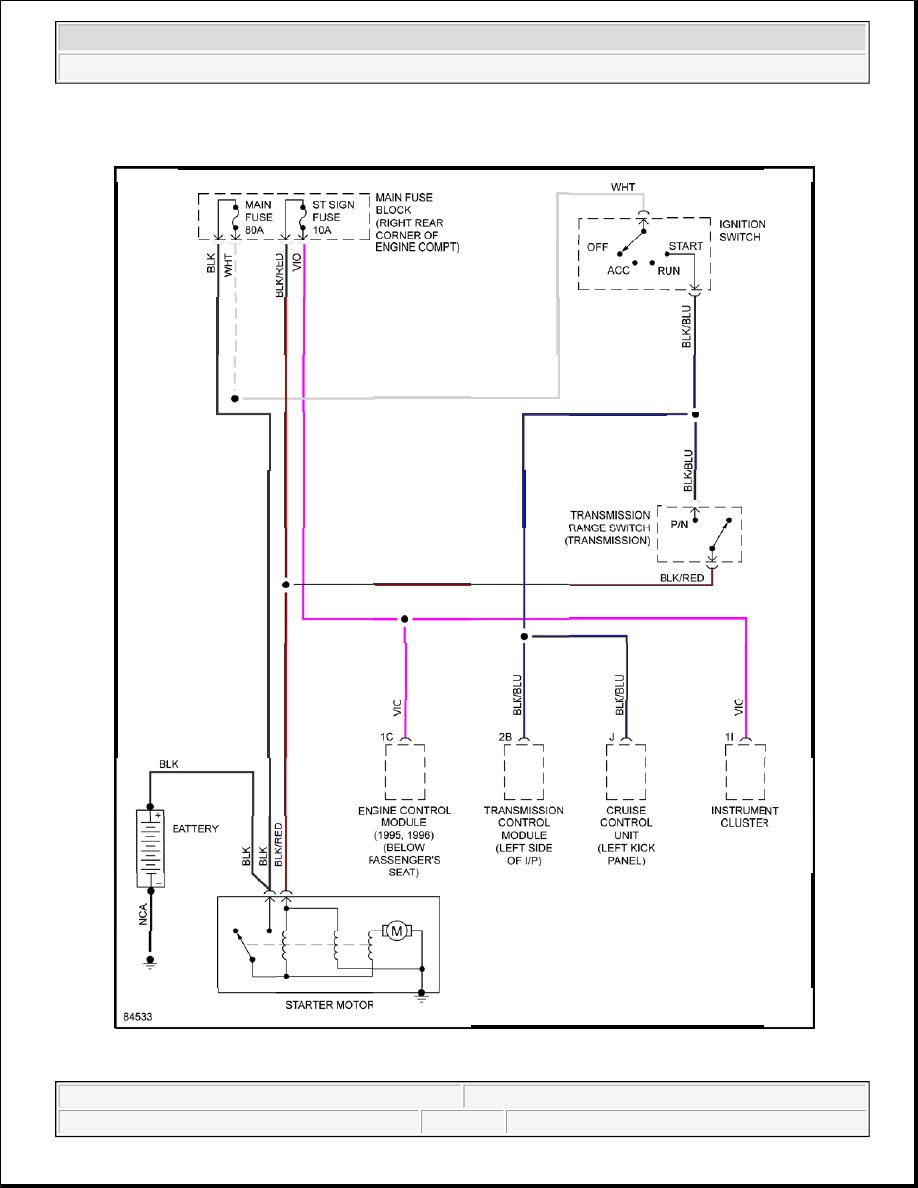

Fig. 27: Starting Circuit, A/T

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata
