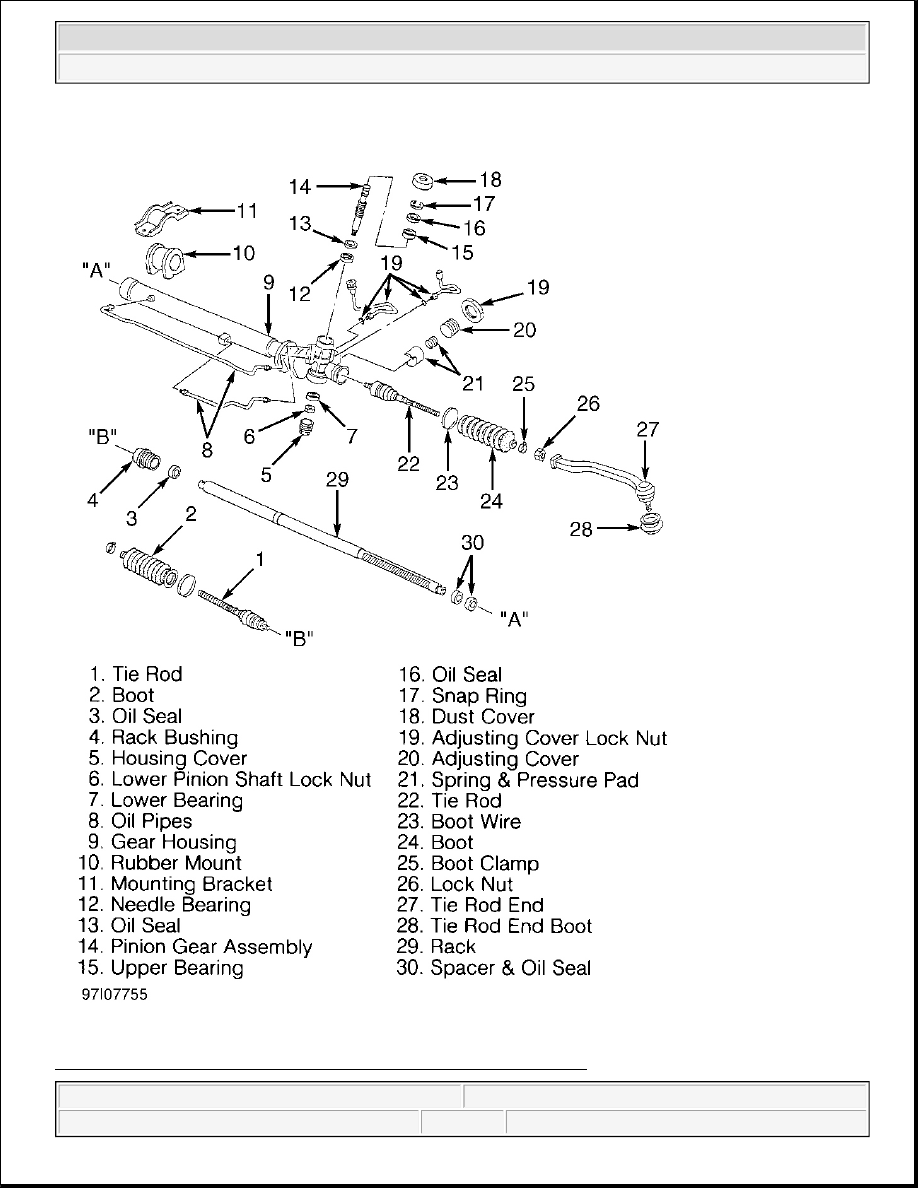

Fig. 11: Exploded View Of Rack & Pinion Steering Gear (1997 MPV)



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion



Courtesy of MAZDA MOTORS CORP.

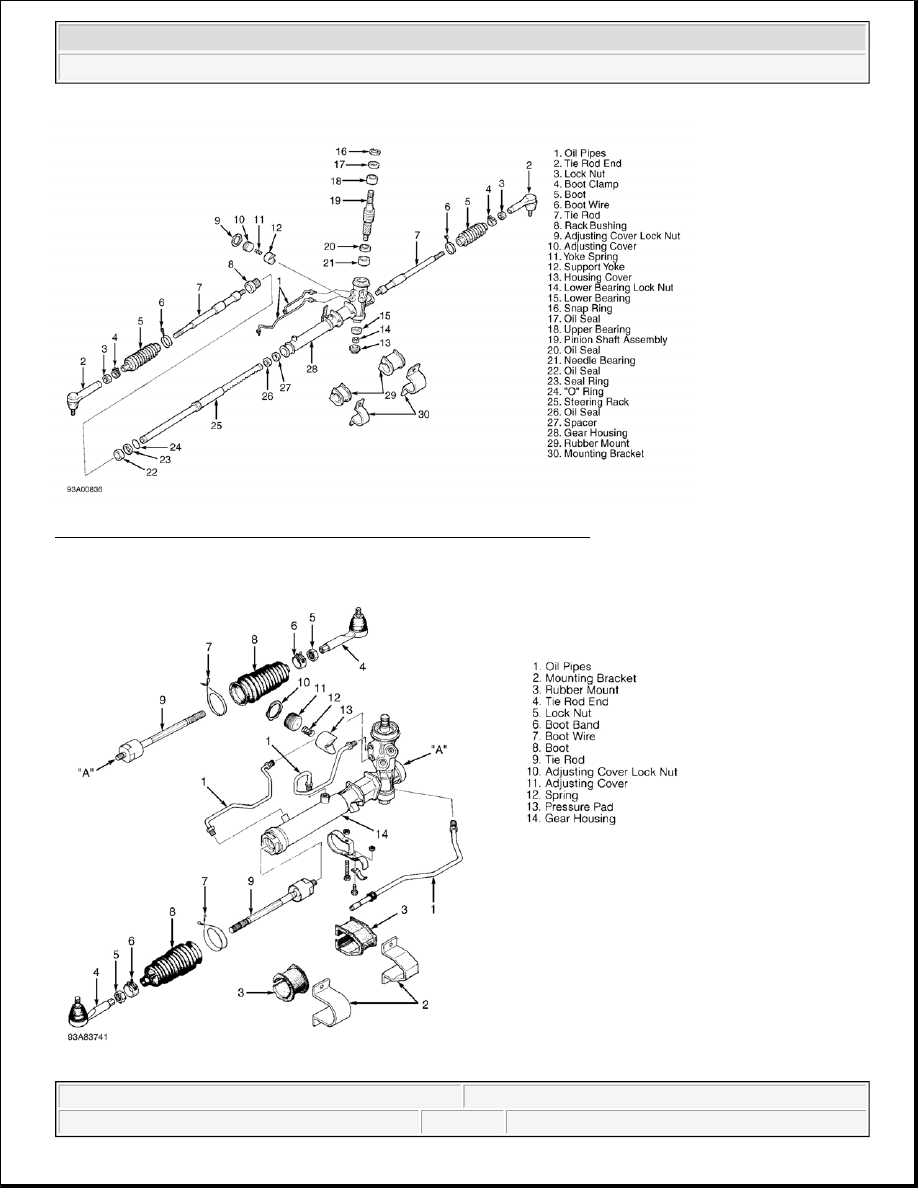

Fig. 12: Exploded View Of Rack & Pinion Steering Gear (MX-3 1.6L & Protege)
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion

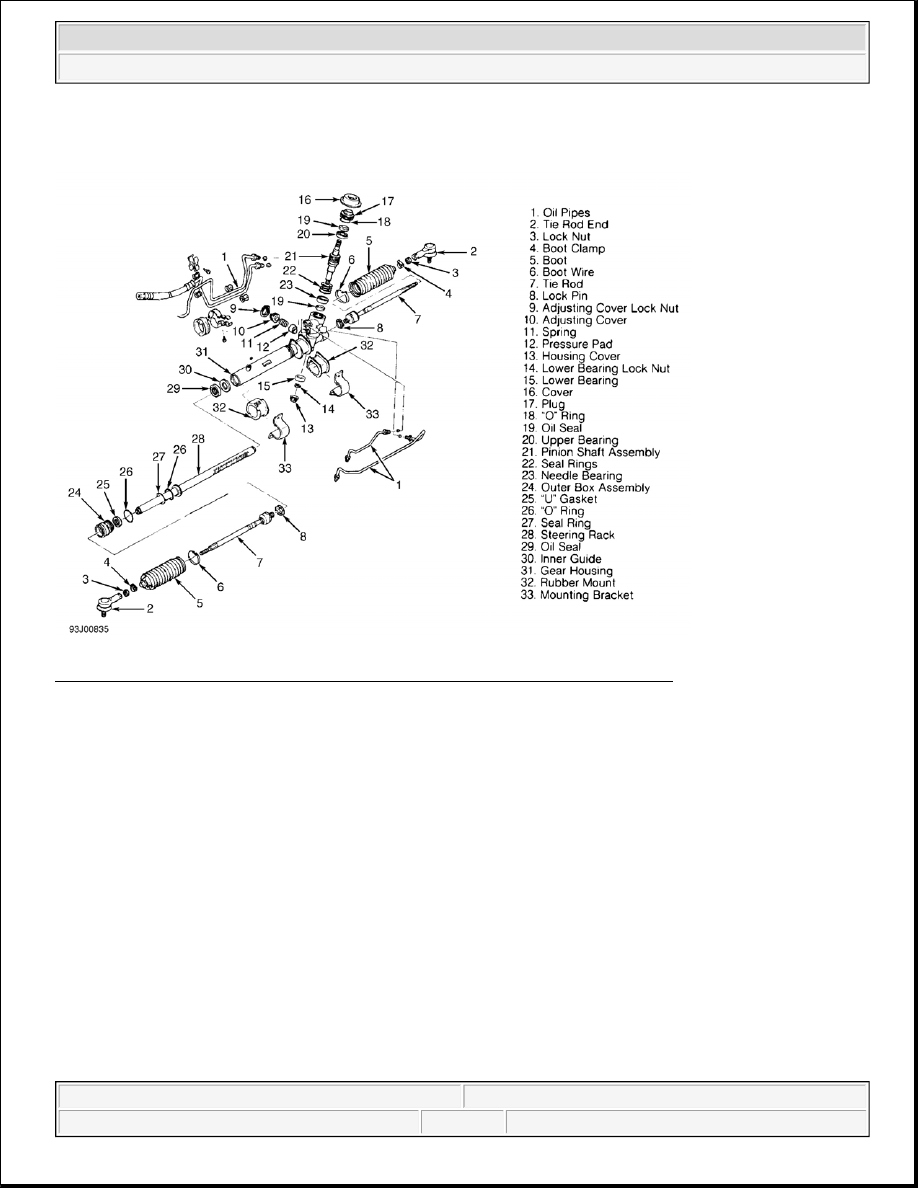

Fig. 13: Exploded View Of Rack & Pinion Steering Gear (MX-3 1.8L)
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion

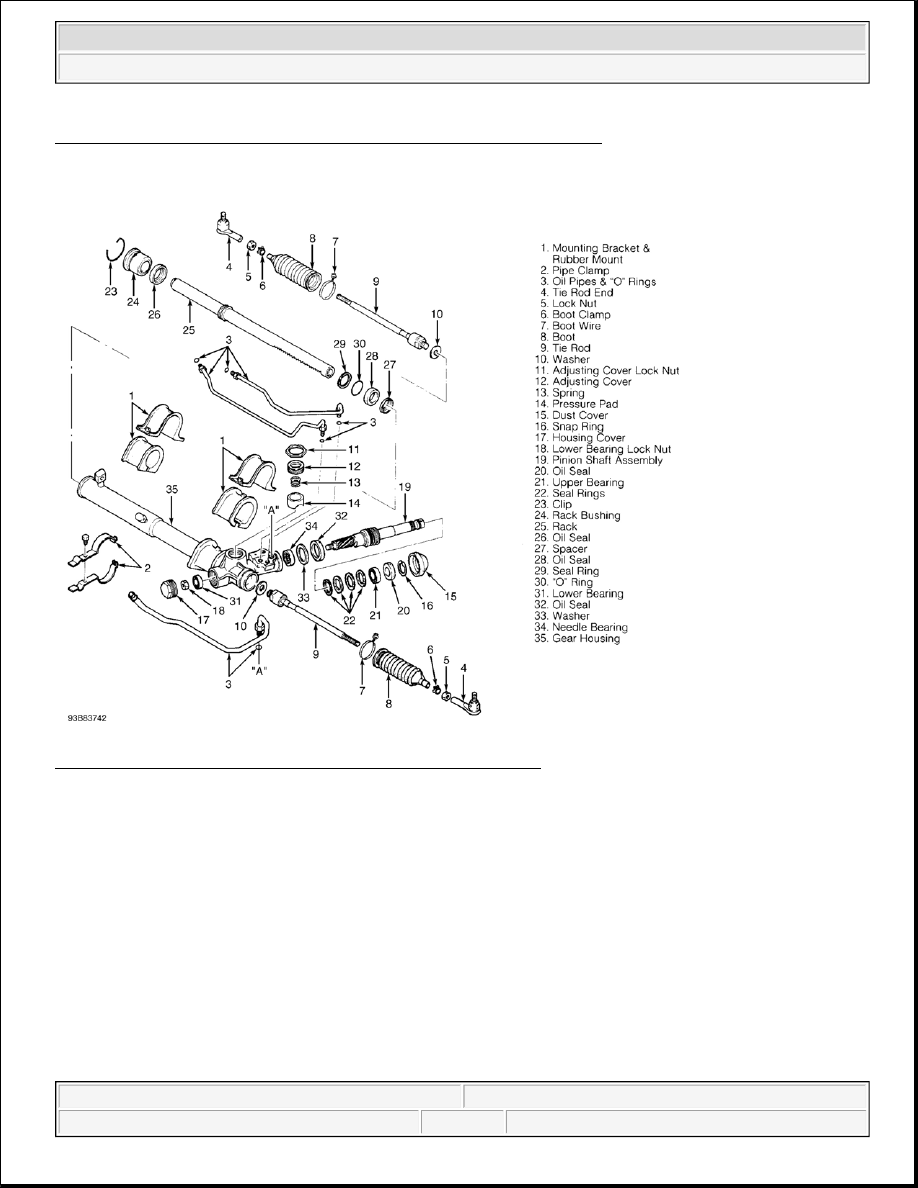

Fig. 14: Exploded View Of Rack & Pinion Steering Gear (MX-6 & 626)
Courtesy of MAZDA MOTORS CORP.


Fig. 15: Exploded View Of Rack & Pinion Steering Gear (RX7)
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion
