Введение в автомобили Mazda. Руководство - часть 13

Руководство по техническому обслуживанию

Обучение обслуживанию 51

Руководство по ремонту от компании Mazda (продолжение)

OBD –

Диагностика по DTC (продолжение)

• OBD

–

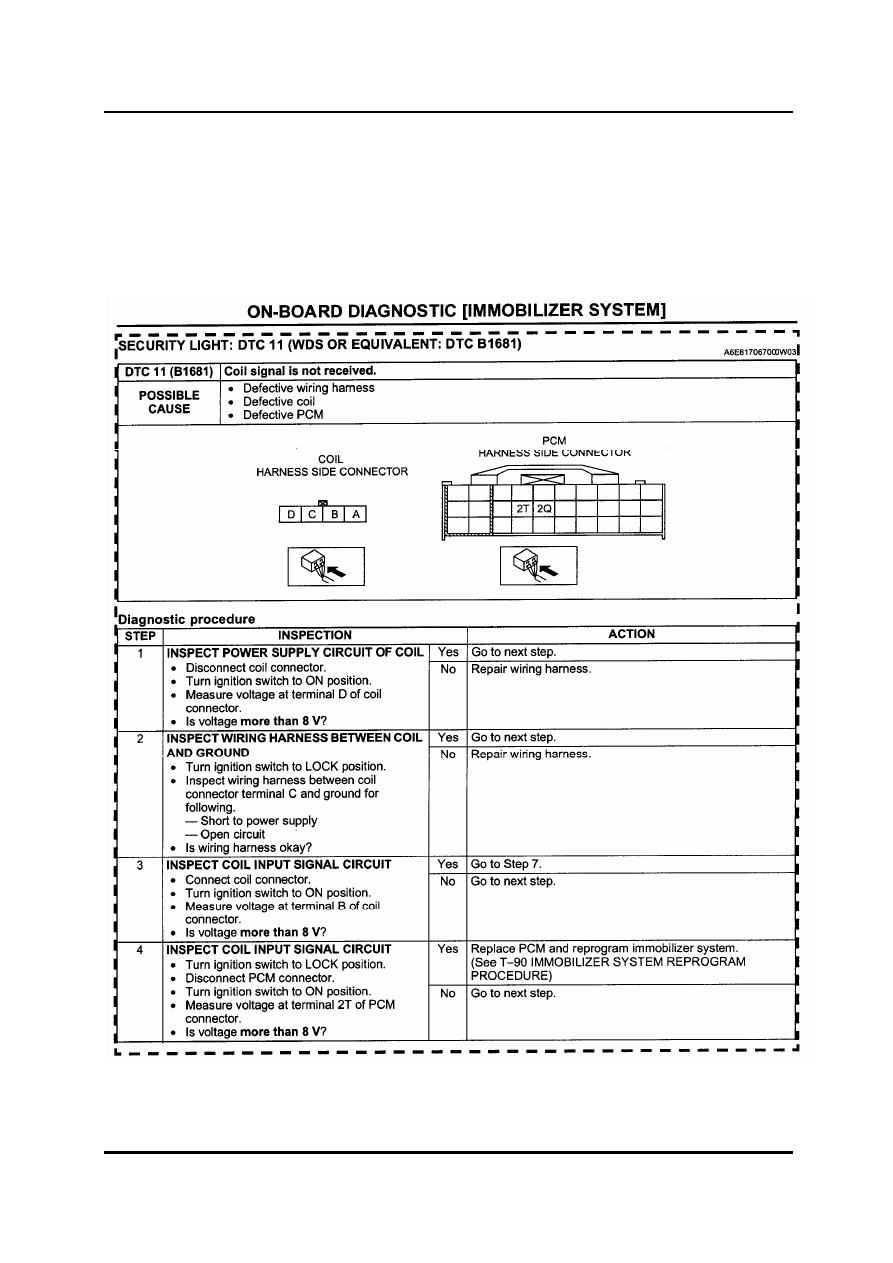

схема выявления неполадок DTC

Выдержка из «Процедуры бортовой диагностики» из приложения к руководству по
ремонту Mazda6 (Раздел T- Иммобилайзер)






Руководство по техническому обслуживанию

52

Обучение обслуживанию

Руководство по ремонту от компании Mazda (продолжение)

OBD –

Диагностика по DTC (продолжение)

•

Контроль и запись данных PID

–

Данная функция позволяет Вам получить доступ к определенным значениям
данных, входным сигналам, расчетным значениям и информации о состоянии
системы в условиях езды, следовательно, увеличивается вероятность того, что
неполадки можно будет проследить непосредственно в тех условиях, при
которых эти неполадки возникают.

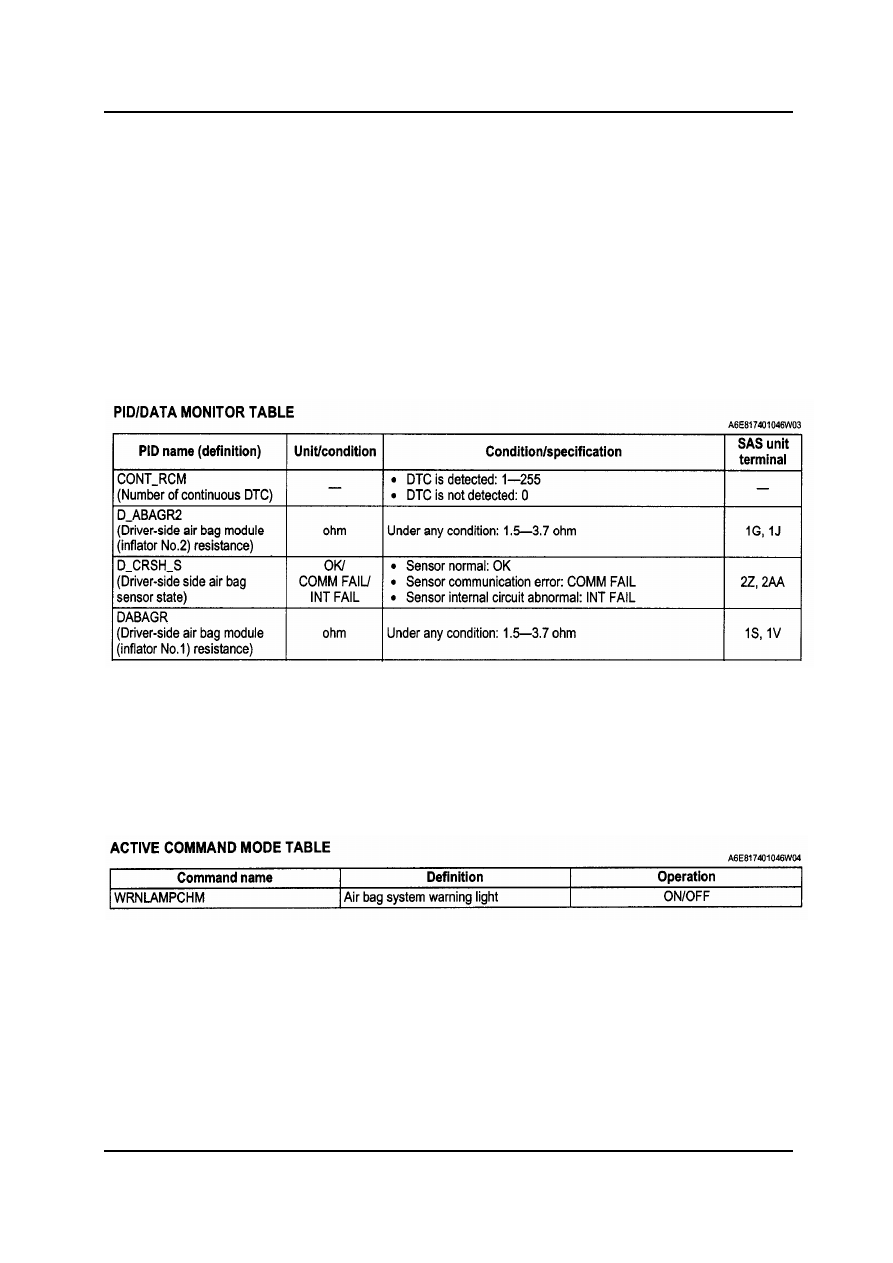

Выдержка из «PID/Таблица контроля данных» из приложения к руководству по ремонту
Mazda6 (

Раздел T, Система надувной подушки безопасности):







•

Оперативный режим команд

–

Эта функция позволяет Вам контролировать приводы либо с помощью WDS
или аналогичной ее системы, либо подсоединив соответствующую систему
управления к DLC или к заземлению.

Выдержка из «Таблицы оперативных режимов команд» из приложения к руководству
по ремонту Mazda6 (Раздел T, Система надувной подушки безопасности):





ПРИМЕЧАНИЕ:  Всегда обращайтесь к соответствующему руководству и разделу.

ПРИМЕЧАНИЕ: Все описанные выше варианты OBD должны проводиться при помощи

устройства наподобие WDS или другой контрольной аппаратуры Mazda,
соединенной с DLC как описано в руководстве L1001.2 - “Основы WDS”.

ПРИМЕЧАНИЕ: Методы OBD должны использоваться во время осмотра. При

установке причины неисправности с помощью DTC продолжите диагностику в
соответствии с результатами OBD (разъясняется в руководстве по
обслуживанию или отображается на WDS).

Руководство по техническому обслуживанию

Обучение обслуживанию 53

Руководство по ремонту от компании Mazda (продолжение)

Поиск неисправностей по признакам

Руководство по ремонту предоставляет следующие средства для поиска
неисправностей по признакам:

•

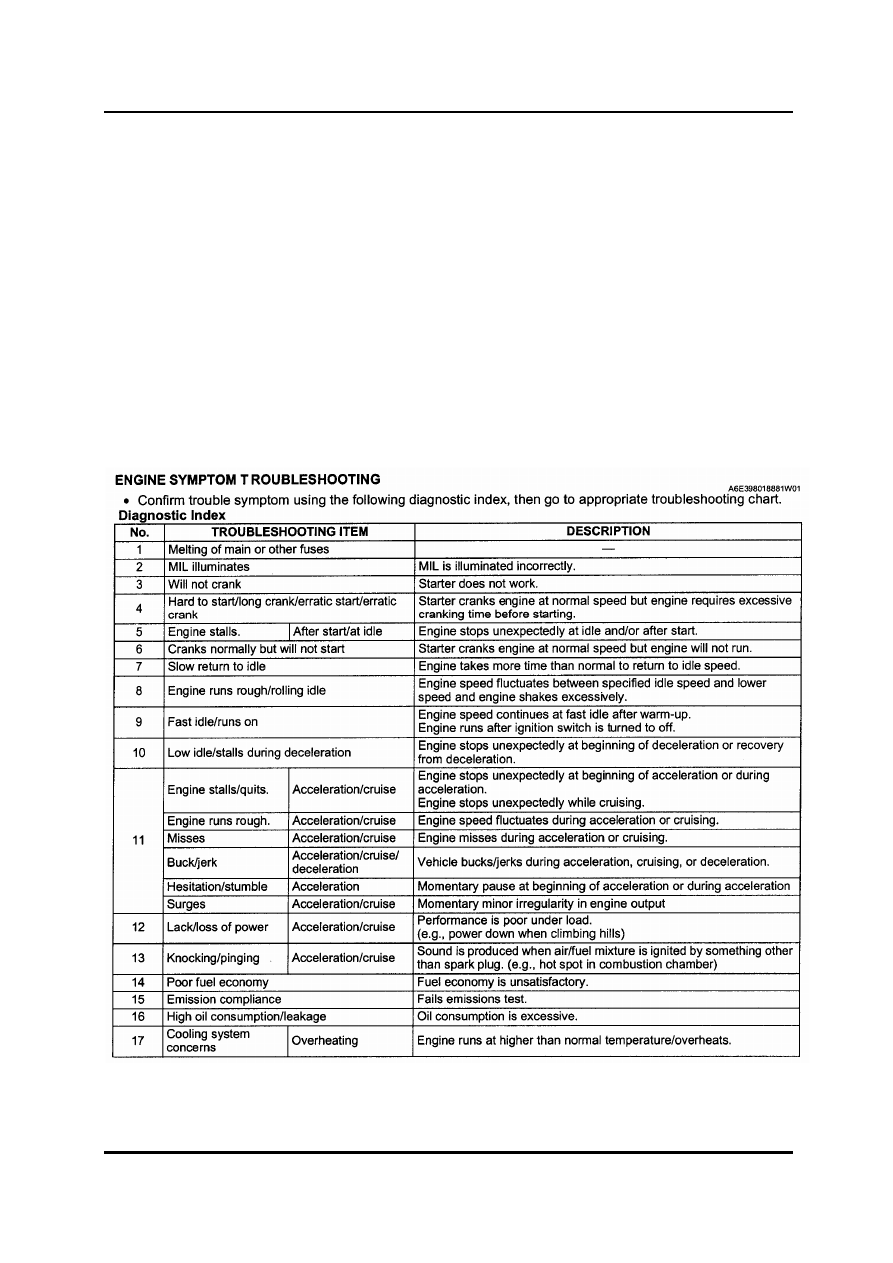

Диагностический показатель

–

Диагностический показатель регистрирует признаки конкретных
неисправностей. Выберите признаки, наиболее тесно связанные с
неисправностью.



Выдержка из Диагностического показателя приложения к руководству по ремонту
Mazda6
(

Раздел F- Система управления топливом и токсичностью)







Руководство по техническому обслуживанию

54

Обучение обслуживанию

Руководство по ремонту от компании Mazda (продолжение)

Поиск неисправностей по признакам (продолжение)

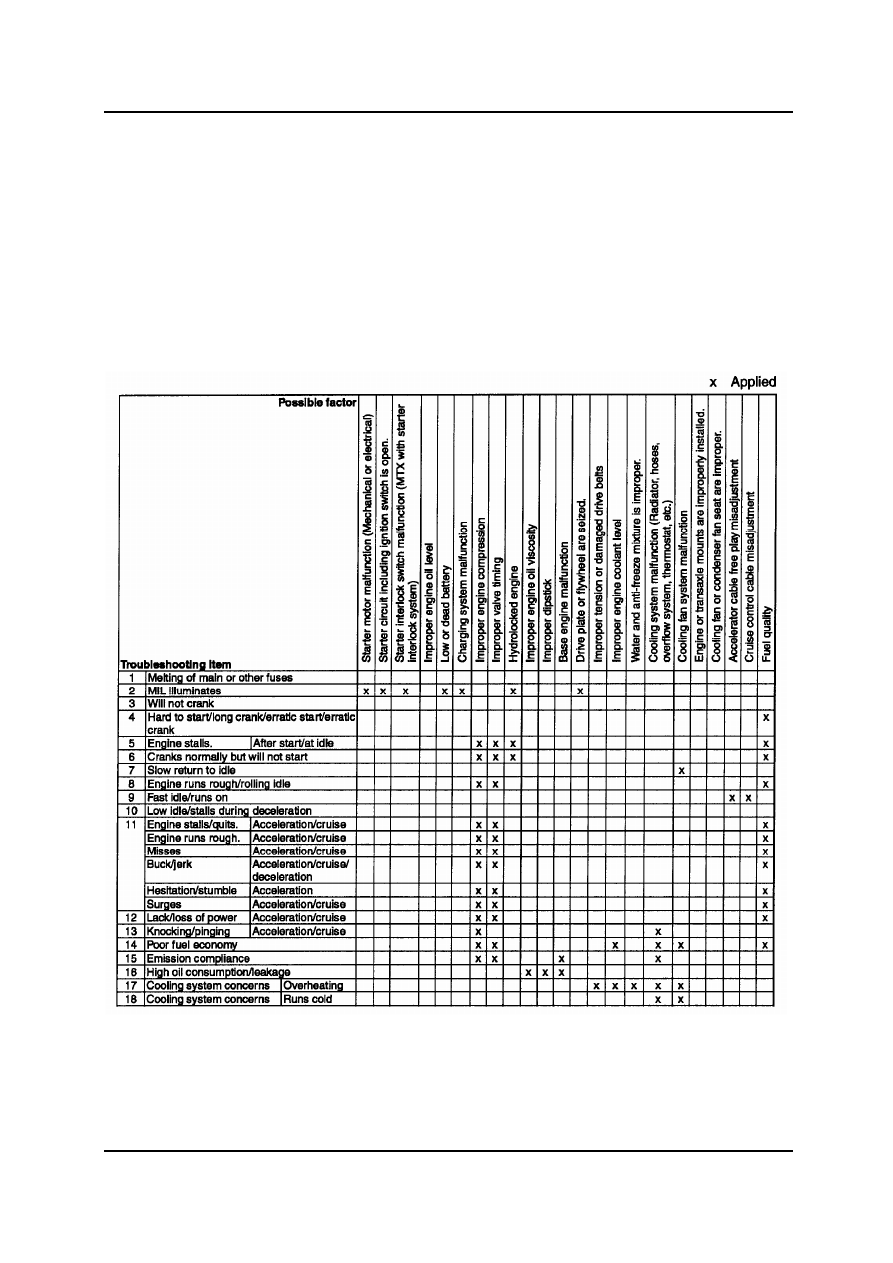

•  Таблица быстрой диагностики (если оговорено)

–

В таблице быстрой диагностики дан список возможных причин определенных
неисправностей.



Выдержка из таблицы быстрой диагностики из приложения руководства по ремонту
Mazda6 (

Раздел F- Система управления топливом и токсичностью)
