Основы электрооборудования

Жгуты проводов

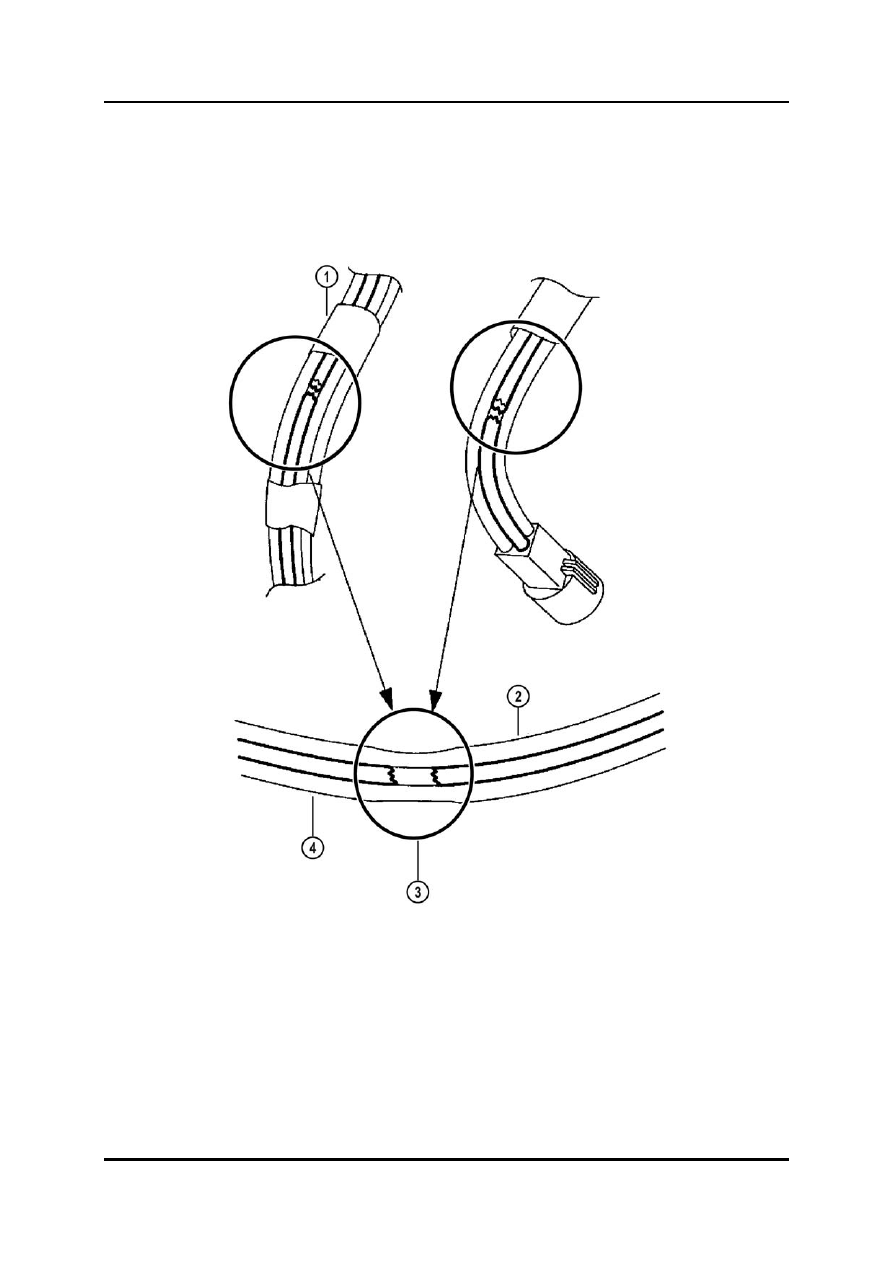

Разорванный кабель в жгуте проводов

•

После снятия кабельной оболочки попытайтесь на ощупь найти разрыв.





L1004_07020



1

Оболочка жгута проводов 3

Место разрыва

2

Жила кабеля 4

Изоляция кабеля



Жгуты проводов

Основы электрооборудования

Замечания:

Основы электрооборудования

Сокращения

Список сокращений



Буква

Расшифровка

Описание

Обознач. в формулах

V - В

Напряжение

электрическое напряжение U

A

Ампер

электрический ток I

Hz -Гц

Герц

частота



Ω - Ом

Ом

электрическ. сопротивление R

m - м

метр

длина s

W - Вт

Ватт

электрическая мощность P

M

Мега

миллион



m - м

милли

тысячная доля



μ - мк

микро

миллионная доля



F - Ф

Фарады

электрическая ёмкость C

k - к

кило

тысяча



ρ

ро

удельное электрич. сопротивл.





h - час

час

время t

°C

градусы Цельсия  температура





ABS Antilock Brake System

Антиблокировочная система тормозов

AC

Alternating Current

Переменный ток

Ah

Ampere-hours

Ампер-часы

b

base

база

c collector

коллектор

CCA Cold Cranking Ampere

Ток холодного пуска

DC

Direct Current

Постоянный ток

ECT Engine Coolant Temperature

Температура охлажд. жидкости



двигателя

JB

Joint Box

Комбинированная распределительная



коробка

LED

Light Emitting Diode

Светодиод

LHD

Left Hand Drive

Левосторонне управление

M-MDS

Mazda Modular Diagnostic System  Унифицированная система диагностики
 Mazda

Сокращения

Основы электрооборудования

NPN

Negative Positive Negative

Негативный-позитивный-негативный



переход

NTC

Negative Temperature Coefficient

Отрицательный температурный



коэффициент

PCM

Powertrain Control Module

Модуль управления силовым агрегатом

PNP

Positive Negative Positive

Позитивный-негативный-позитивный



переход

PTC

Positive Temperature Coefficient

Положительный температурный



коэффициент

RHD

Right Hand Drive

Правосторонне управление

VIN

Vehicle Identification Number

Идентификационный номер автомобиля

WDS Worldwide Diagnostic System

Всемирная диагностическая система
