Основы электрооборудования  Электрические / электронные элементы

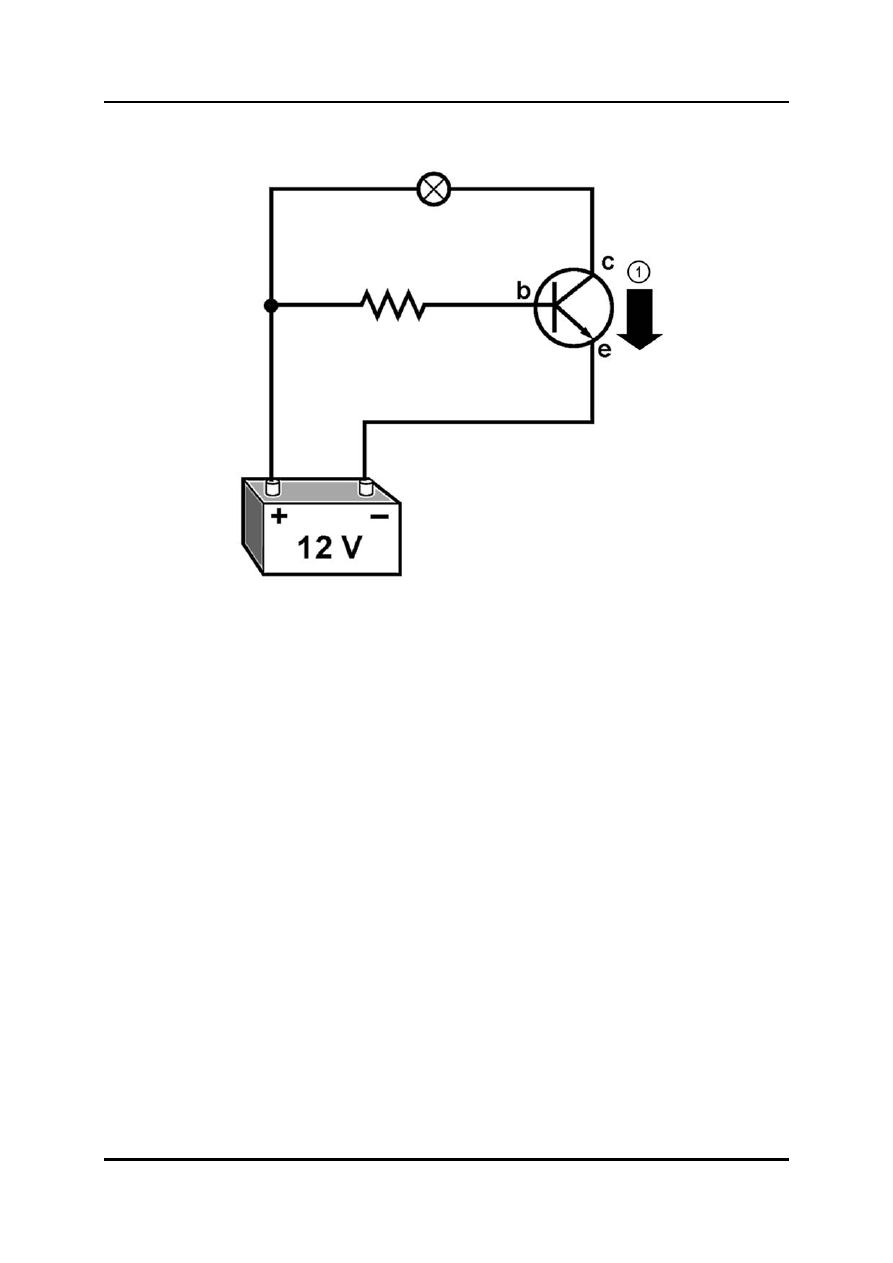

Использование NPN-транзистора в схеме



L1004_04012



1

Направление прохождения тока



Электрические / электронные элементы   Основы электрооборудования

PNP-транзистор

•

Другим типом транзистора является транзистор с PNP - переходом (Positive
Negative Positive = позитивный – негативный - позитивный переход). PNP-
транзистор работает подобно NPN-транзистору, за исключением того, что
меняется направление прохождения тока база-эмиттер.

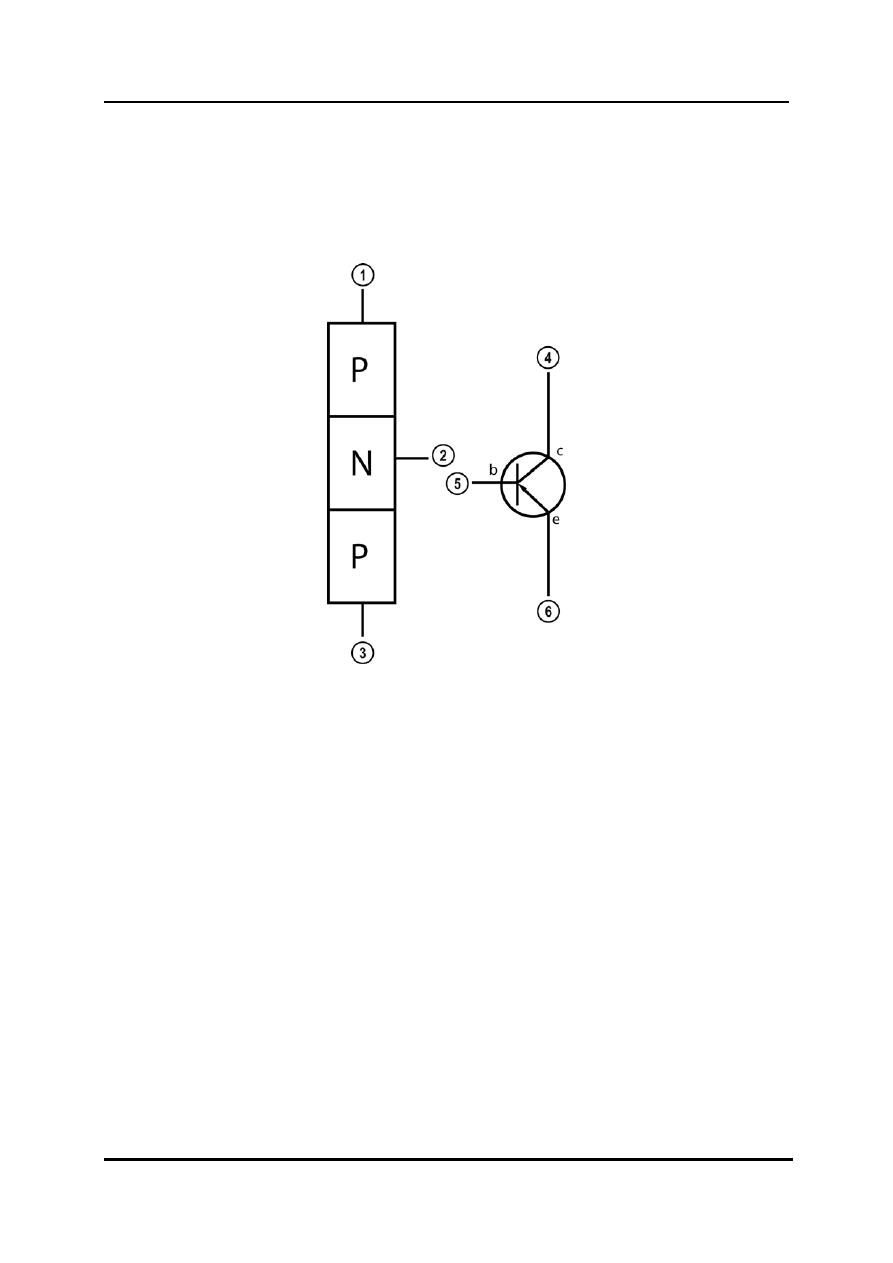

L1004_04013

PNP-транзистор и его условное обозначение



1

Положительный 4

Коллектор

2

Отрицательный

5

База

3

Положительный 6

Эмиттер



Основы электрооборудования  Электрические / электронные элементы

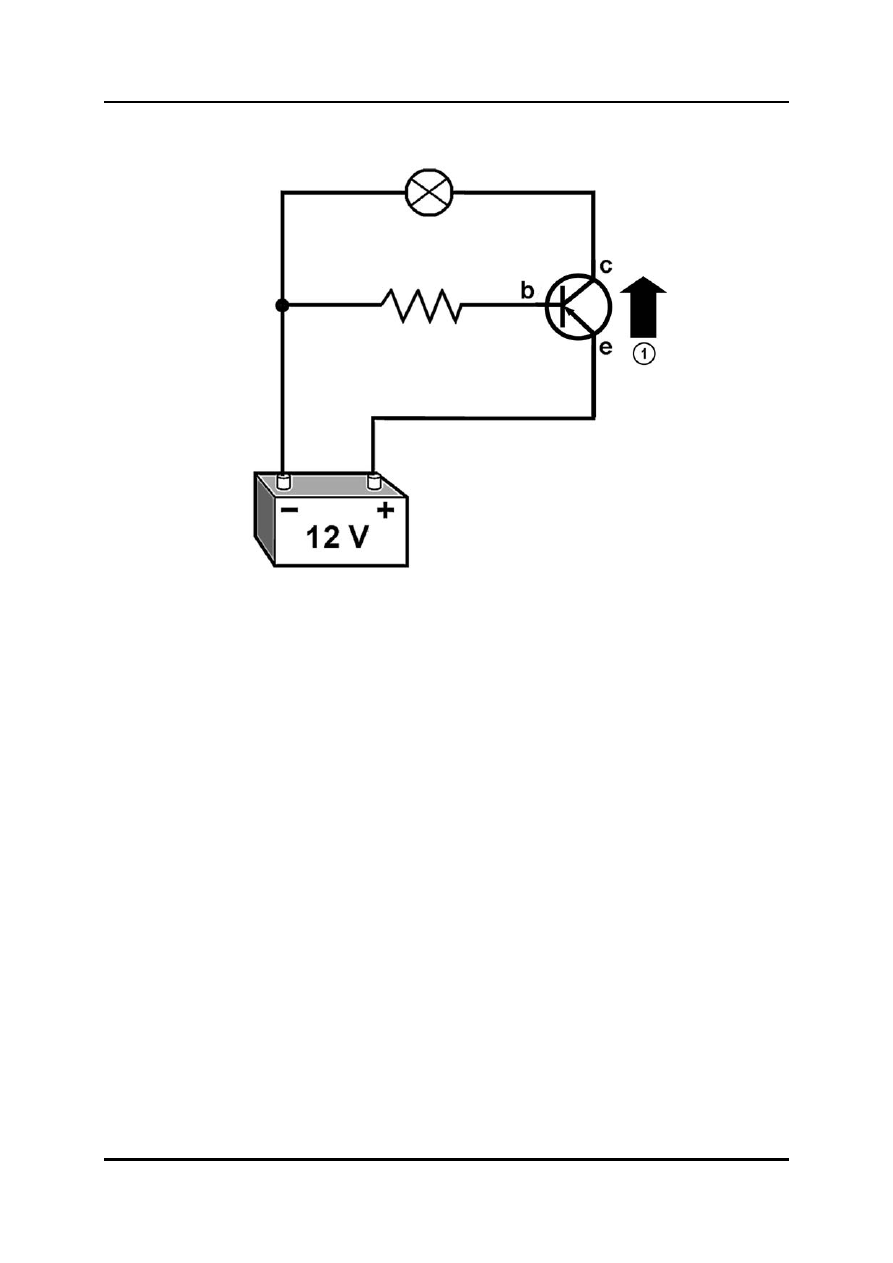

Использование PNP-транзистора в схеме



L1004_04014



1

Направление прохождения тока



Электрические / электронные элементы   Основы электрооборудования

Защита цепи

•

В некоторые моменты в цепи может возникать большой ток. Без каких-либо
средств защиты цепи короткое замыкание позволит проходить всему количеству
тока. Если ток превышает величину, которую предполагалось переносить по
данной цепи, провода могут перегреться и сгореть.

•

Каждая электрическая цепь содержит одно или несколько устройств защиты
электрической цепи, чтобы предотвратить повреждение электрической проводки и
электронных элементов. Такими устройствами могут быть плавкие
предохранители, плавкие перемычки или их комбинация. Некоторые компьютеры в
автомобиле защищают себя, выключаясь при перегрузке или тогда, когда
напряжение превышает указанное в технических требованиях.

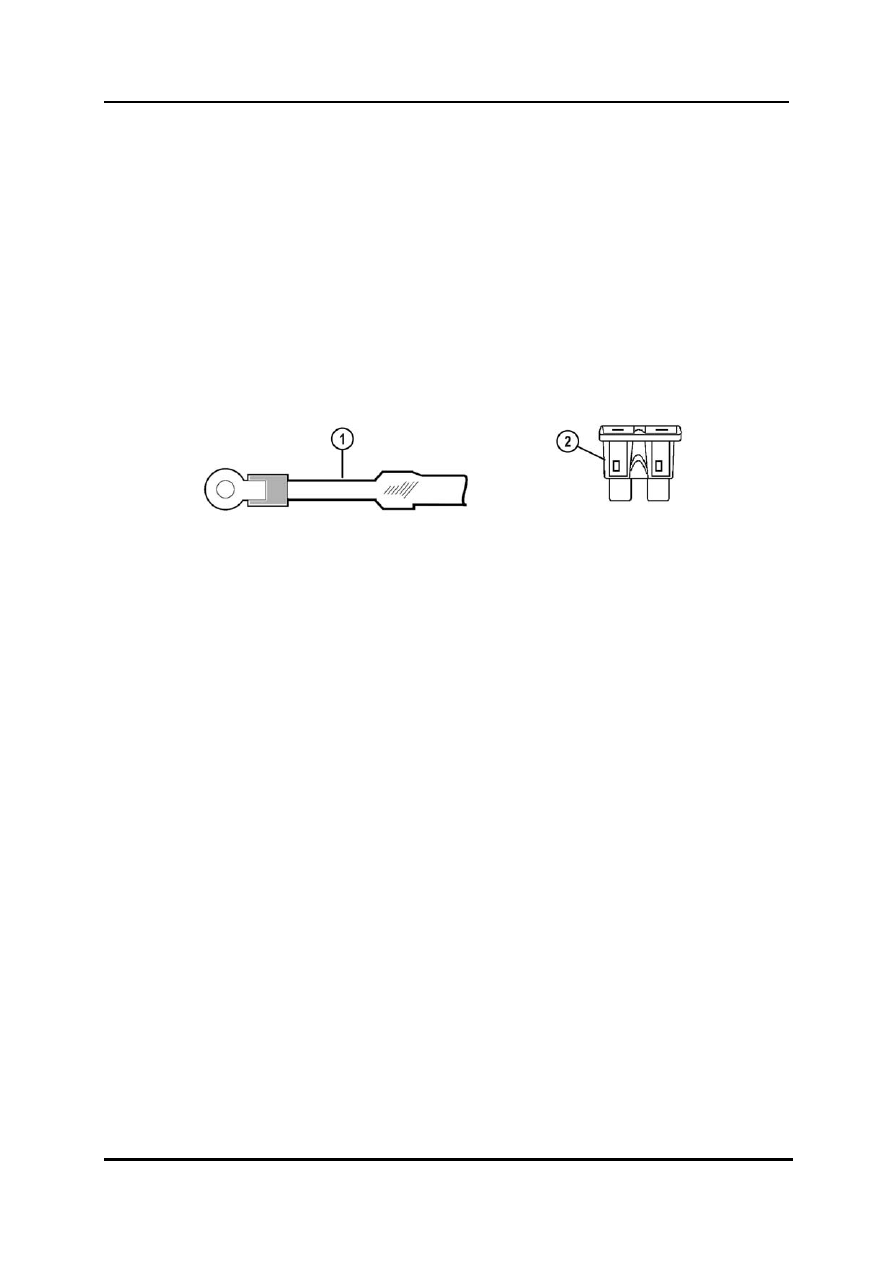

L1004_04015

Распространённые устройства защиты цепи (не в натуральную величину)



1

Плавкая перемычка 2

Плавкий предохранитель
