Mazda Роторный двигатель. Руководство - часть 18





с

СБОРКА

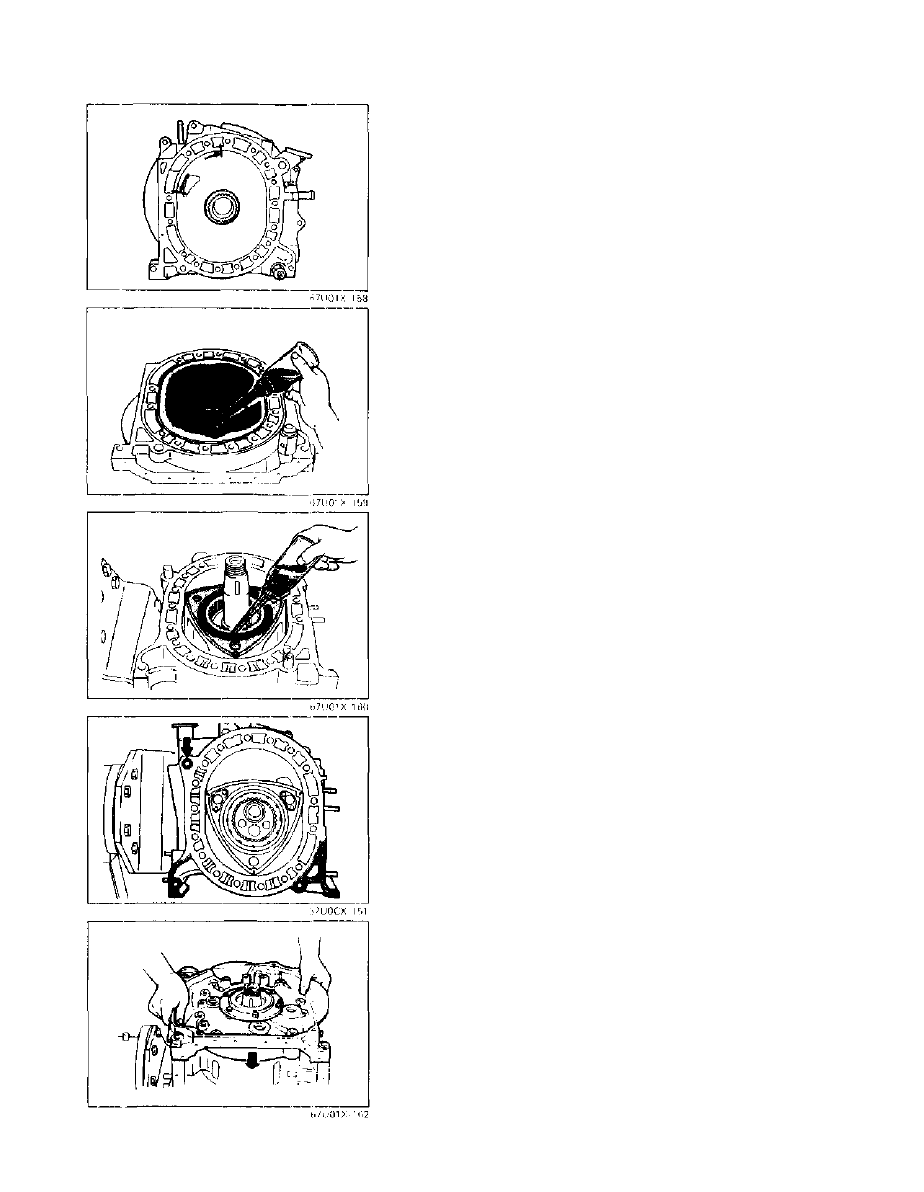

7. Вставьте внутреннюю уплотнительную резинку так,

чтобы синяя краска смотрела на внешнюю стенку

углубления, и чтобы стык находился в промежутке,

показанном на рисунке.

8. Проверьте что внешняя и внутренняя уплотнительные

резинки не перекручены.

9. Смажьте чистым моторным маслом рабочую

поверхность, стационарную шестерню и главный
подшипник.

Предупреждение

• Не смазывайте машинным маслом уплотнительные

резинки.

10. Смажьте чистым моторным маслом масляное

уплотнение ротора задней стороны ротора.

11. Смажьте техническим вазелином новое О-кольцо и

вставьте его в задний статор.

12. Примените уплотнитель к затемненным местам,

показанным на рисунке.

13. Установите заднюю крышку статора на задний статор.

14. Проверьте, что боковые части передних и задних

вершинных уплотнений не вклинились между
статором и боковой крышкой статора.

С-70

СБОРКА

С

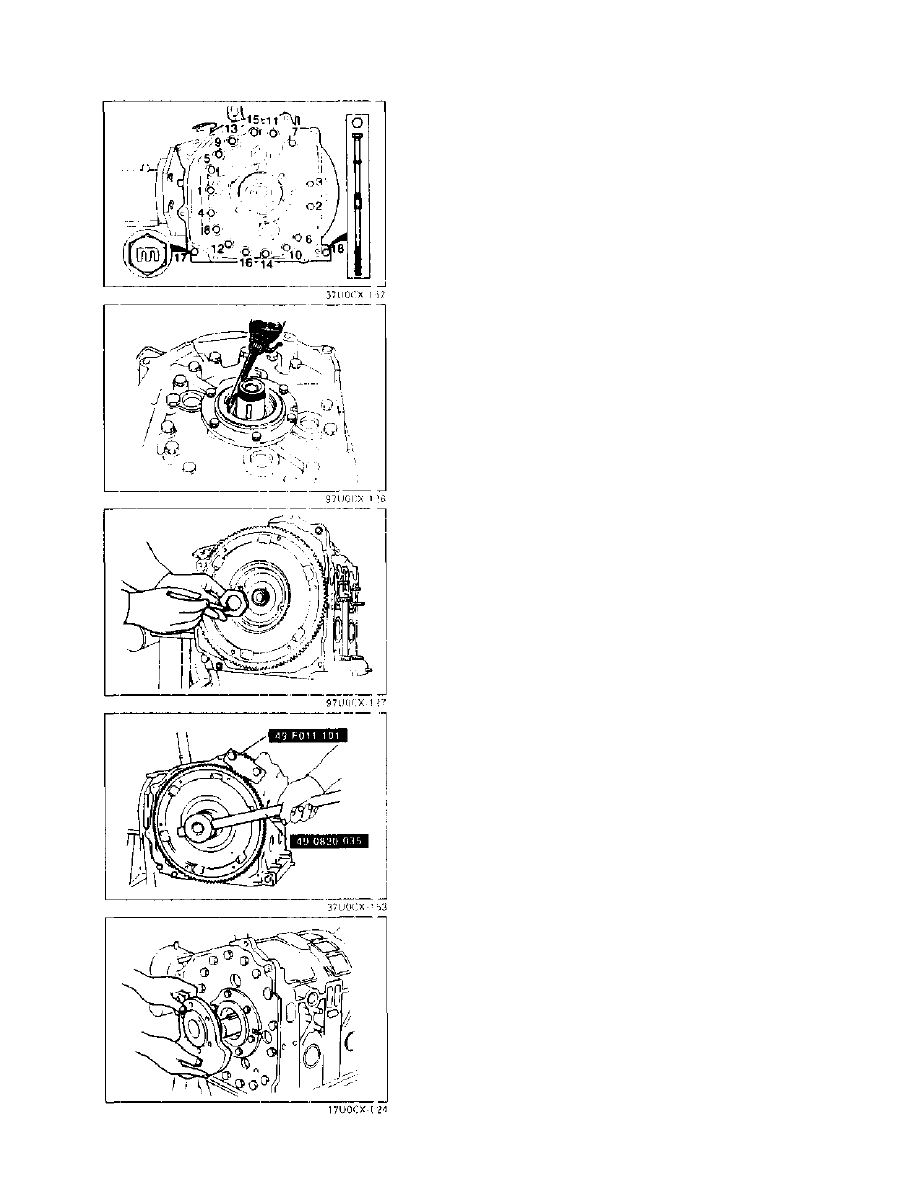

Стягивающий Болт
1. Смажьте чистым моторным маслом новые уплотни-

тельные шайбы и установите их на стягивающие болты.

2. Смажьте чистым моторным маслом резьбу болта.
3. Установите стягивающие болты и затяните их

постепенно в порядке, показанном на рисунке.
Момент затяжки:

32-39 N-m {3.2-4.0 kgf-m, 24-28 ft-lbf}

Примечание

• Болт с пометкой  " т " для позиции №17.
• Болт С защитной трубкой для позиции №18.

4. Вращая эксцентриковый вал, убедитесь, что он

вращается легко и плавно.

Маховое колесо (МТ)

1. Смажьте чистым моторным маслом масляное

уплотнение в задней крышке статора.

2. Установите ключ на эксцентриковый вал.

3. Установите маховое колесо на эксцентриковый вал.

4. Смажьте фиксатором резьбы резьбу эксцентрикового

вала.

5. Примените уплотнитель к контактной поверхности

контргайки.

6. Установите контргайку и затяните ее, используя SST.

Момент затяжки:

400-490 N-m {40-50 kgf-m, 290-360 ft-lbf}

Противовес и Пластина Двигателя (AT)
1. Смажьте чистым моторным маслом масляное

уплотнение задней крышки статора.

2. Установите ключ на эксцентриковый вал.

3. Установите противовес на эксцентриковый вал.

Предупреждение

• Будьте осторожны, чтобы не повредить

уплотнение.

С-71

с

СБОРКА

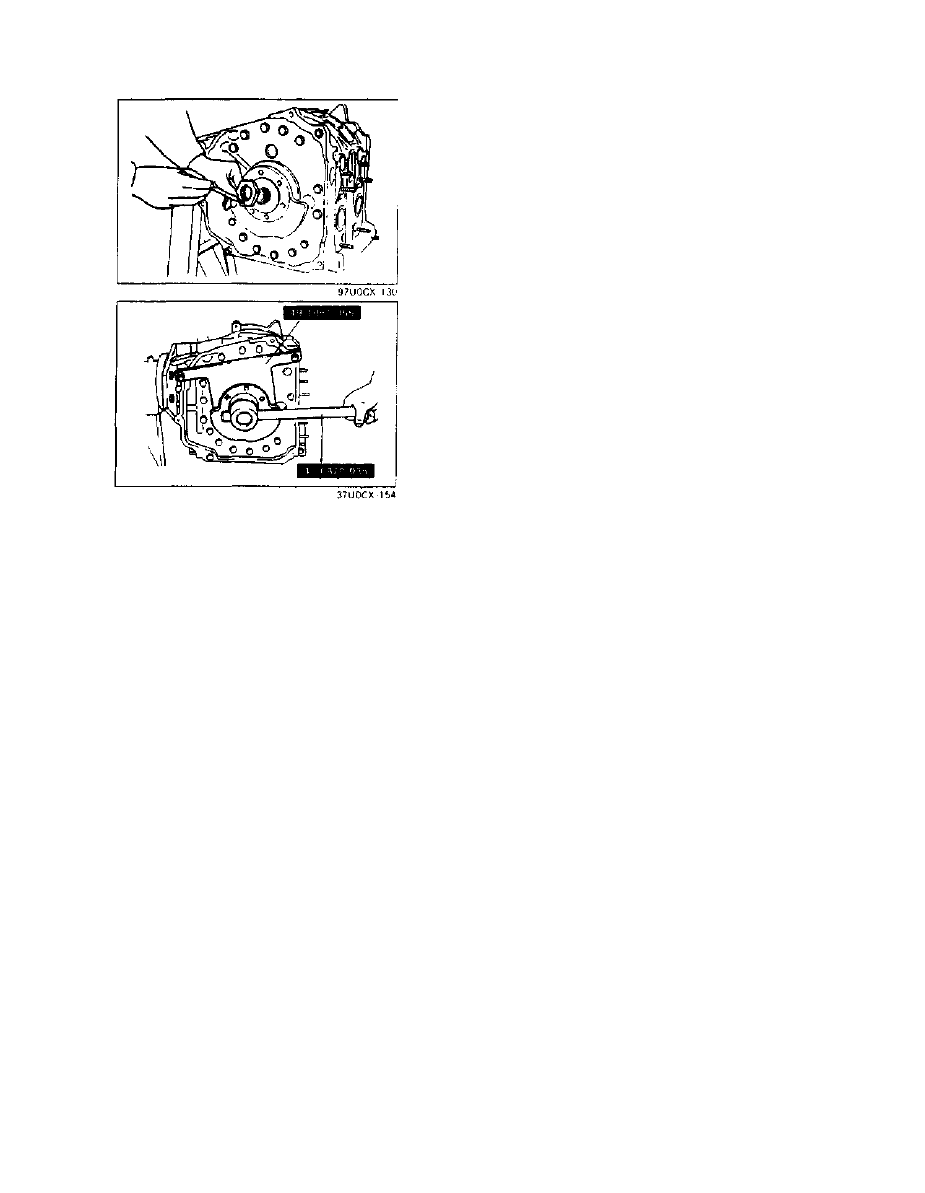

4. Смажьте фиксатором резьбы резьбу эксцентрикового

вала.

5. Примените уплотнитель к контактной поверхности

гайки.

6. Установите контргайку и затяните её, используя SST.

Момент затяжки:

400-490 Н-м {40-50 kgf-m, 290-360 ft-lbt}

-72

СБОРКА

С

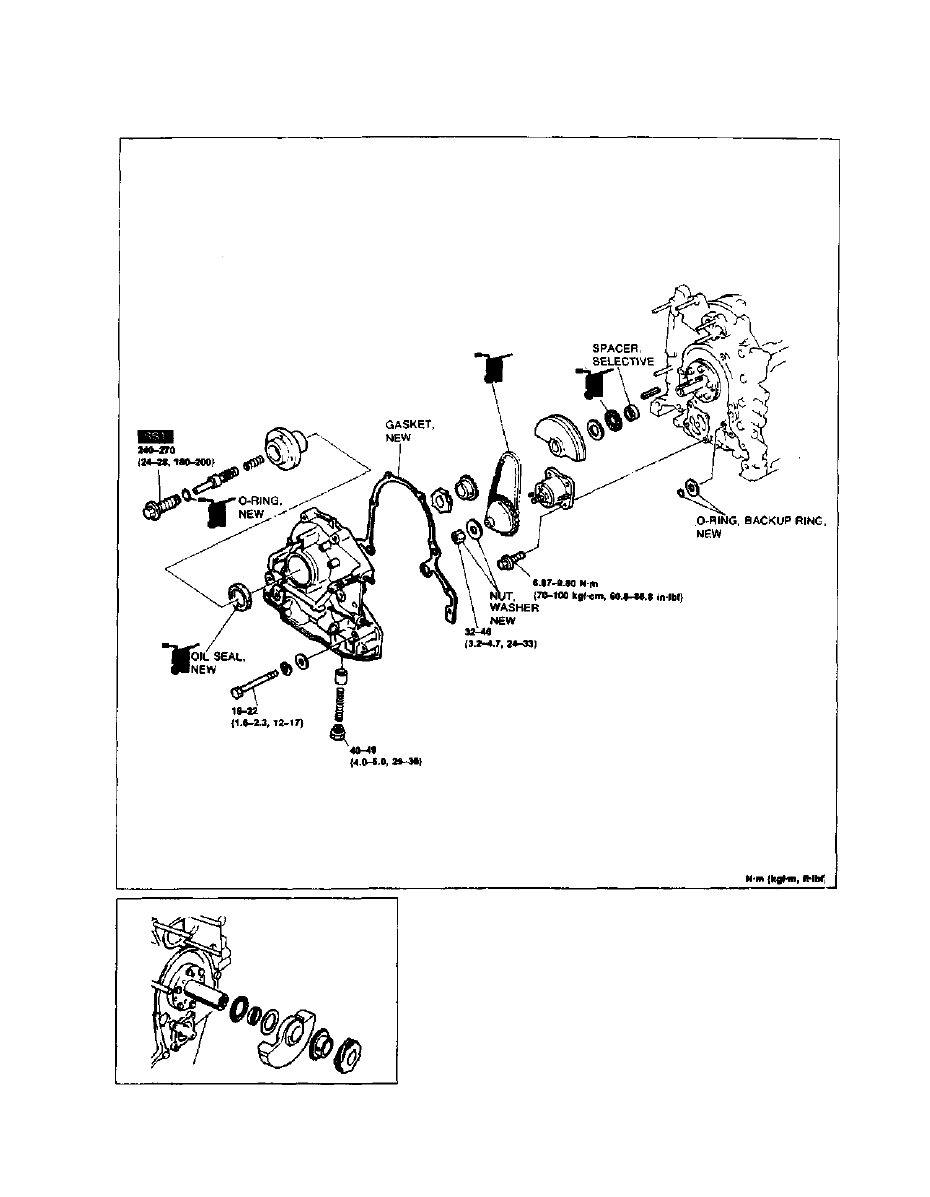

СТАТОР  ( В Н Е Ш Н И Е ЧАСТИ II)
С п е ц и ф и к а ц и я  з а т я г и в а ю щ е г о  м о м е н т а

Я7И0СХ-1 55

Балансир, Подшипник и стопорное кольцо

1. Установите следующие части на эксцентриковый вал

(1) Стопорное кольцо
(2) Игольчатый подшипник
(3) Упорная шайба
(4) Балансир
(5) Звездочка масляного насоса
(6) Шестерня датчика положения вала

67U01X-171

С-73
