Mazda Роторный двигатель. Руководство - часть 5

с

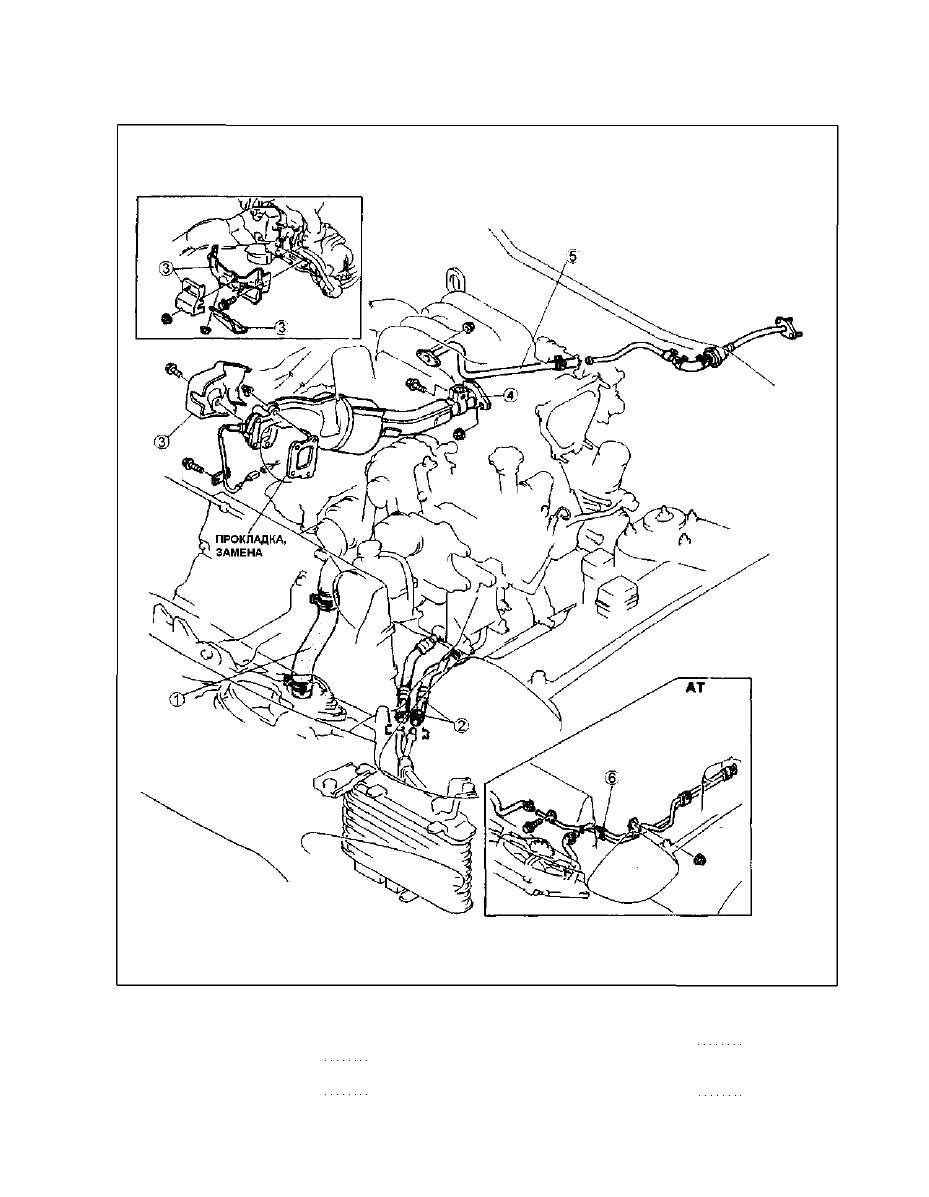

СНЯТИЕ

ШагЗ

1. Шланг радиатора (нижний)

2.Маслянная труба

Напоминание к удалению page C-19

3. Изолятор

Напоминание к удалению page C-19

37U0CX-040

4. Передняя выхлопная труба

Напоминание к удалению page C-19

5. Разделённая воздушная труба
6. Труба масляного радиатора (AT)

Напоминание к удалению page C-19

С-18

СНЯТИЕ

С

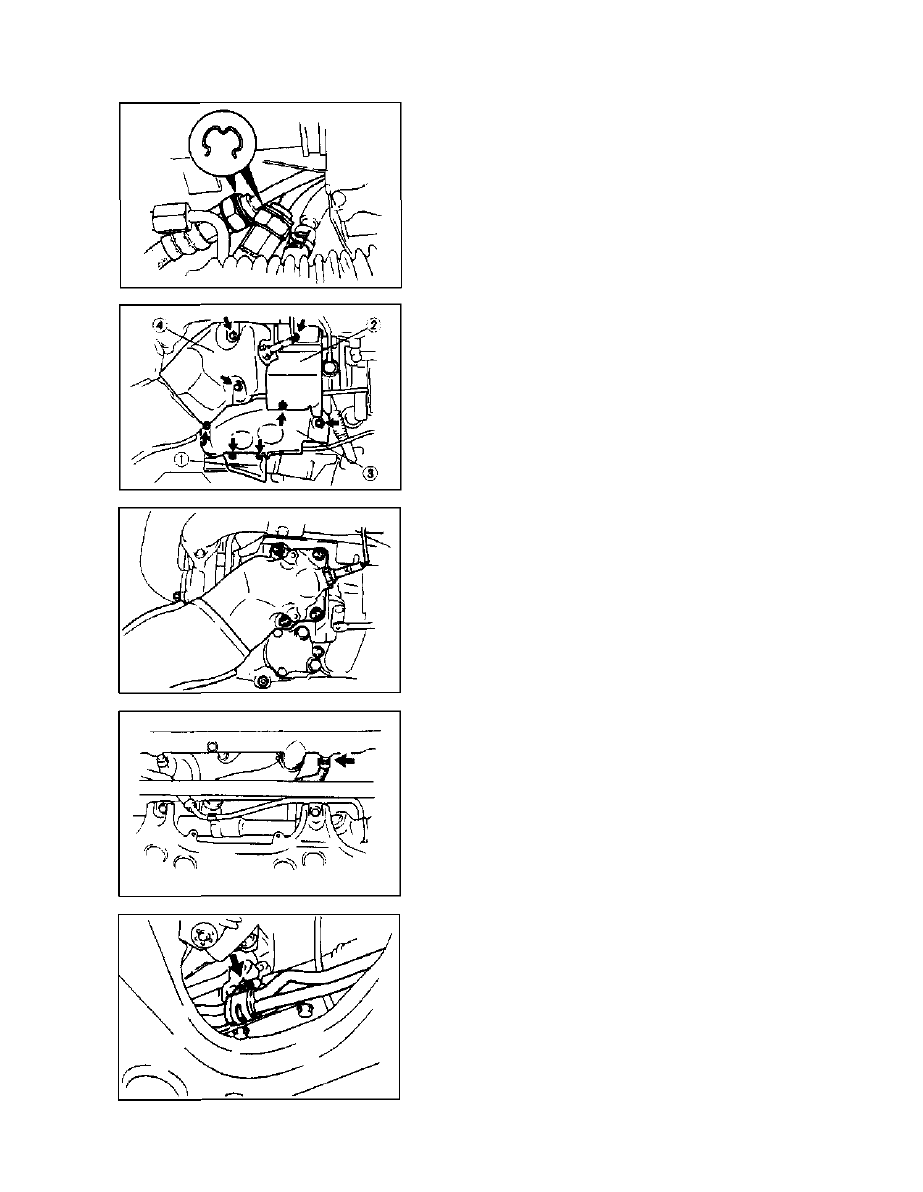

Напоминание к снятию
Масляная трубка

Удалите зажим и разъедините масляную трубку.

П ре ду п режде н ие

• Используйте тару, чтобы ловить масло когда

разъедините трубку.

Изолятор

Удалите изоляторы в порядке, показанном на рисунке.

П ре дуп режде н ие

• Не допускайте попадания масла на изоляторы.

Передняя выхлопная труба
1. Отсоедините провод датчика кислорода.

2. Снимите переднюю выхлопную трубу.

Трубка масляного радиатора (AT)
1. Отсоедините трубку масляного радиатора.

2. Открутите гайку показанную на рисунке.

С-19

с

СНЯТИЕ

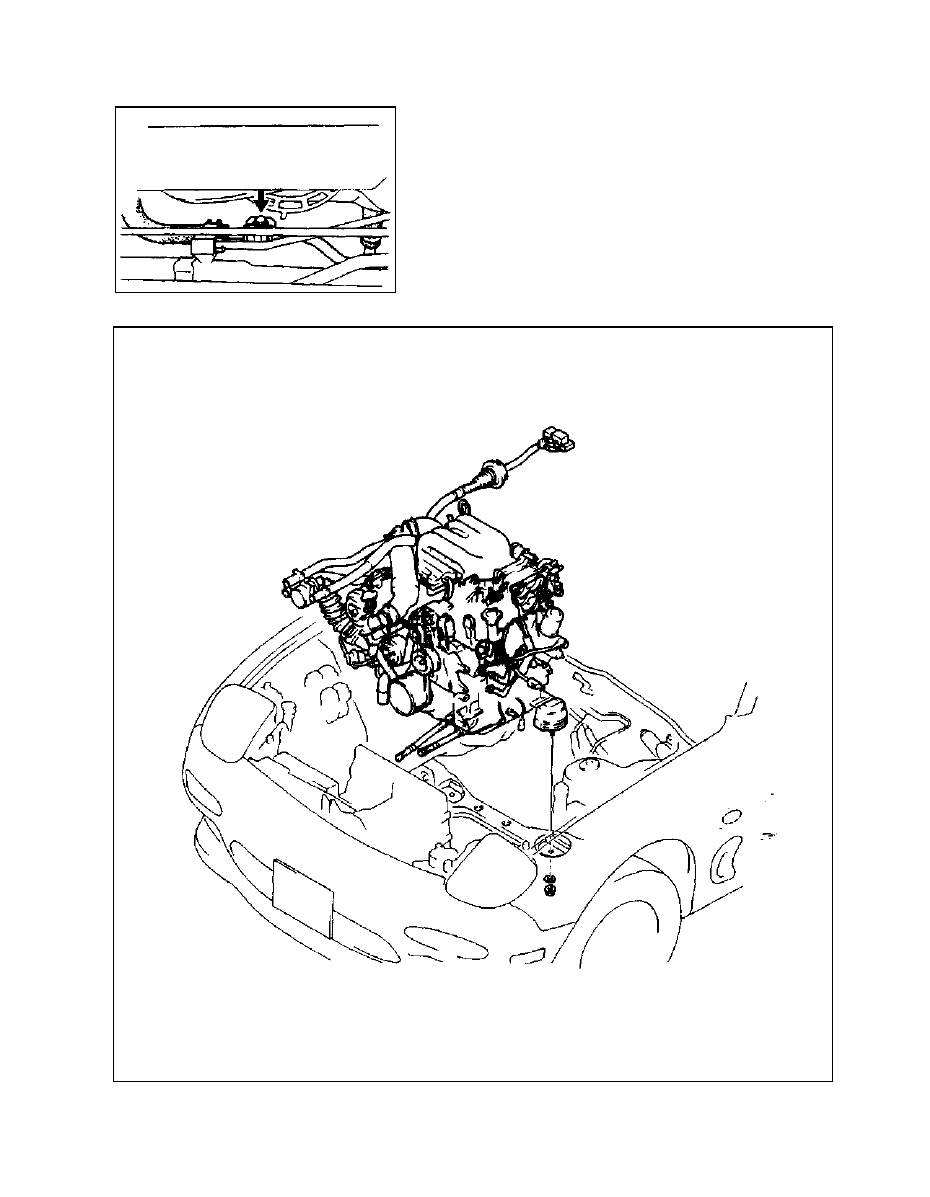

3. Открутите болт, показанный на рисунке, и разъедините

трубку масляного радиатора от двигателя.

Шаг 4

С-20

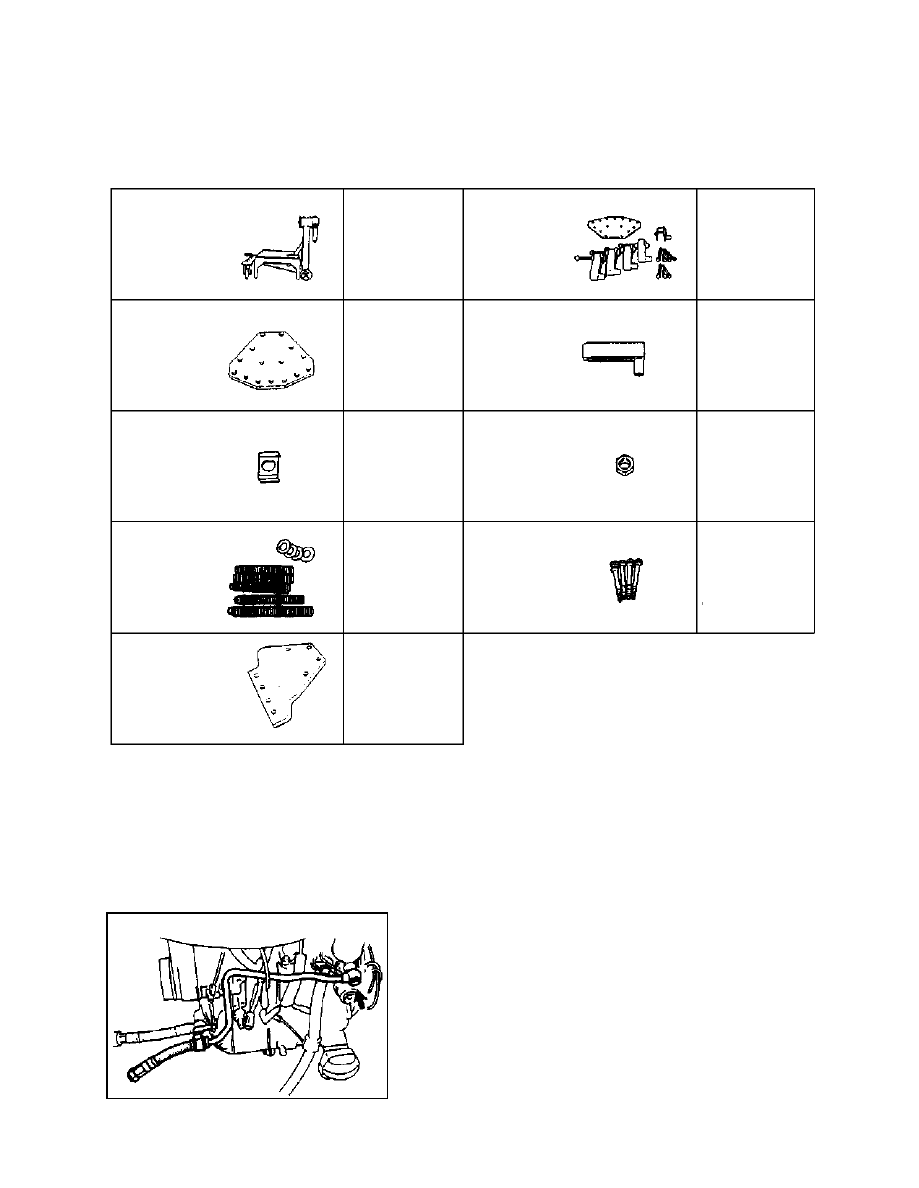

МОНТАЖ ДВИГАТЕЛЯ К СТЕНДУ

С

МОНТАЖ ДВИГАТЕЛЯ К СТЕНДУ

ПОДГОТОВКА

SST

ПРОЦЕДУРА

При использовании 49 L010 1А0

1. Снять масляную помпу.

С-21

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

Для
разборки /
сборки

двигателя

49 0107 680А

Стенд,
двигатель

49 L011 101

Пластина

(Часть

49L011 1А0)

49 L010 103

Захват

(Часть

49L011 1А0)

49 L010 105

Болты

(Часть

49L010 1A0)

49 1114 005

Вешалка, двигатель

49L010 1А0

Установка

вешалки,
стенд двигателя

49 L010 102

Рычаги

(Часть

49 L010 1A0)

49L010 104

Гайки

(Часть
49L010 1А0)

49L010 106

Болты

(Часть

49L010 1A0)
