Mazda BT-50. Руководство - часть 13

Двигатель WL-C

Система выпуска

Электромагнитный клапан выпускного запорного клапана

•

Электромагнитный клапан выпускного запорного клапана (двухпозиционного типа
ВКЛ/ВЫКЛ) находится над вакуумной камерой в моторном отсеке.


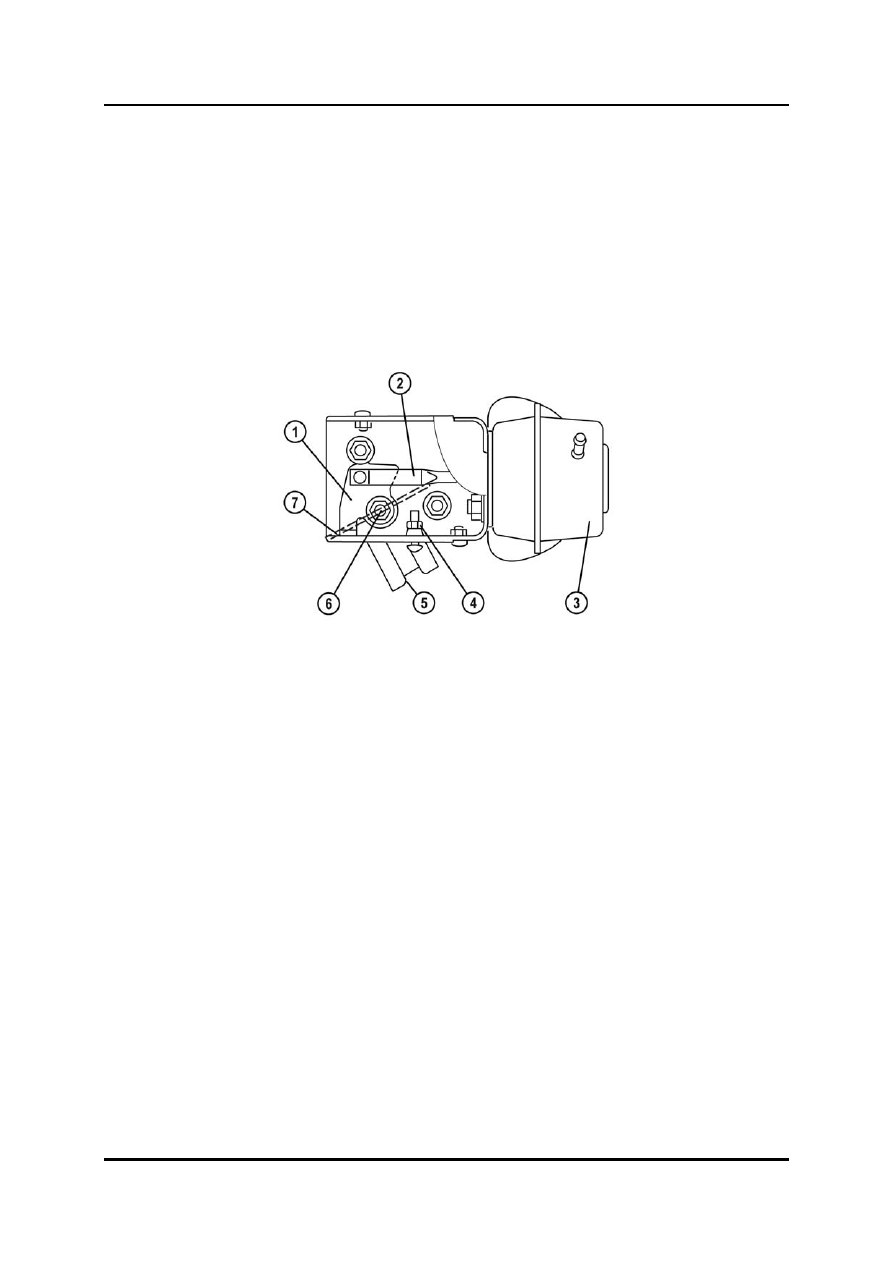

Блок выпускного запорного клапана

•

Блок выпускного запорного клапана состоит из выпускного запорного клапана,
выпускного фланца, рычага переключения, стопорного винта, приводного стержня
и вакуумного привода.





BT-50_01053



1  Рычаг переключения 5

Выпускной фланец

2  Приводной стержень 6

Шарнир

3  Вакуумный привод выпускного

запорного клапана

7  Выпускной запорный клапан

4  Стопорный винт




Условия срабатывания

•

Система подогрева работает, если выполняются следующие условия:

–

Выключатель подогрева нажат

–

ECT ниже 77 °C

–

IAT (№2) ниже 13 °C

–

Частота вращения коленчатого вала двигателя ниже 1 370 об/мин.




Обучение обслуживанию BT-50

01-33

Система выброса отработавших газов

Двигатель WL-C

Система выброса отработавших газов

Общие характеристики

•

Система выброса отработавших газов двигателя WL-C имеет следующие
особенности:

–

Одну позицию электромагнитного клапана EGR вместо двух электромагнитных
клапанов, использовавшихся в модели B-Series *

1)



–

Электромагнитный клапан EGR для быстрого отключения EGR

–

Датчик положение клапана EGR

–

Увеличенный радиатор EGR

–

трёхступенчатый ISV (Intake Shutter Valve = впускной запорный клапан) с
вакуумным приводом *

2)



–

электромагнитный клапан (половинный) ISV и электомагнитный клапан
(полный) ISV *

2)



–

Окислительный каталитический преобразователь

*

1)

 Аналогично Mazda2 pre F/L (1.4 MZR-CD)

*

2)

 Аналогично Mazda6 pre F/L (2.0 MZR-CD)



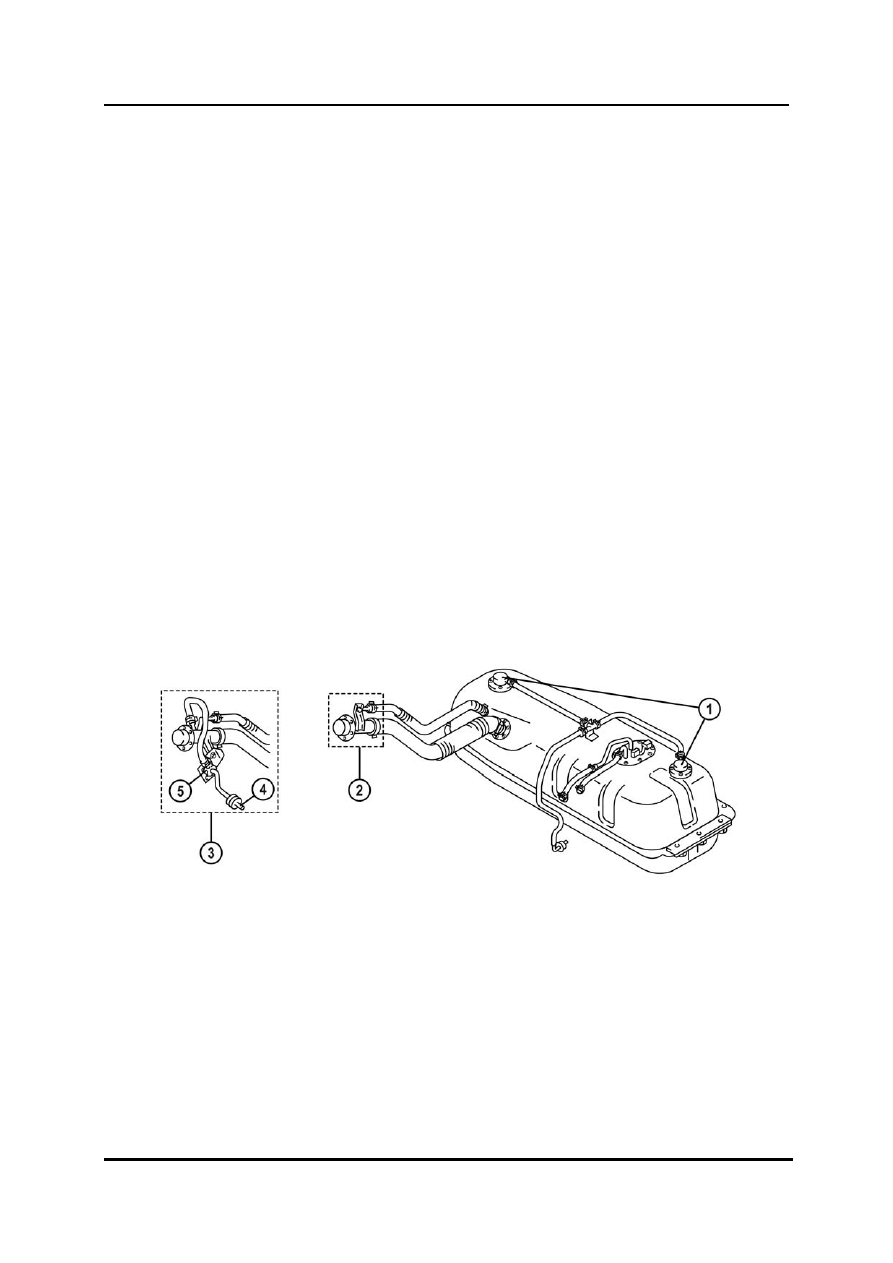

Расположение деталей





BT-50_01032



1  Клапан предотвращения утечек при

опрокидывании

4  Испарительная камера

2  Для автомобилей с грузовым отсеком 5

Запорный клапан (двухходовой)

3  Для автомобилей без грузового отсека





01-34

Обучение обслуживанию BT-50

Двигатель WL-C

Система выброса отработавших газов



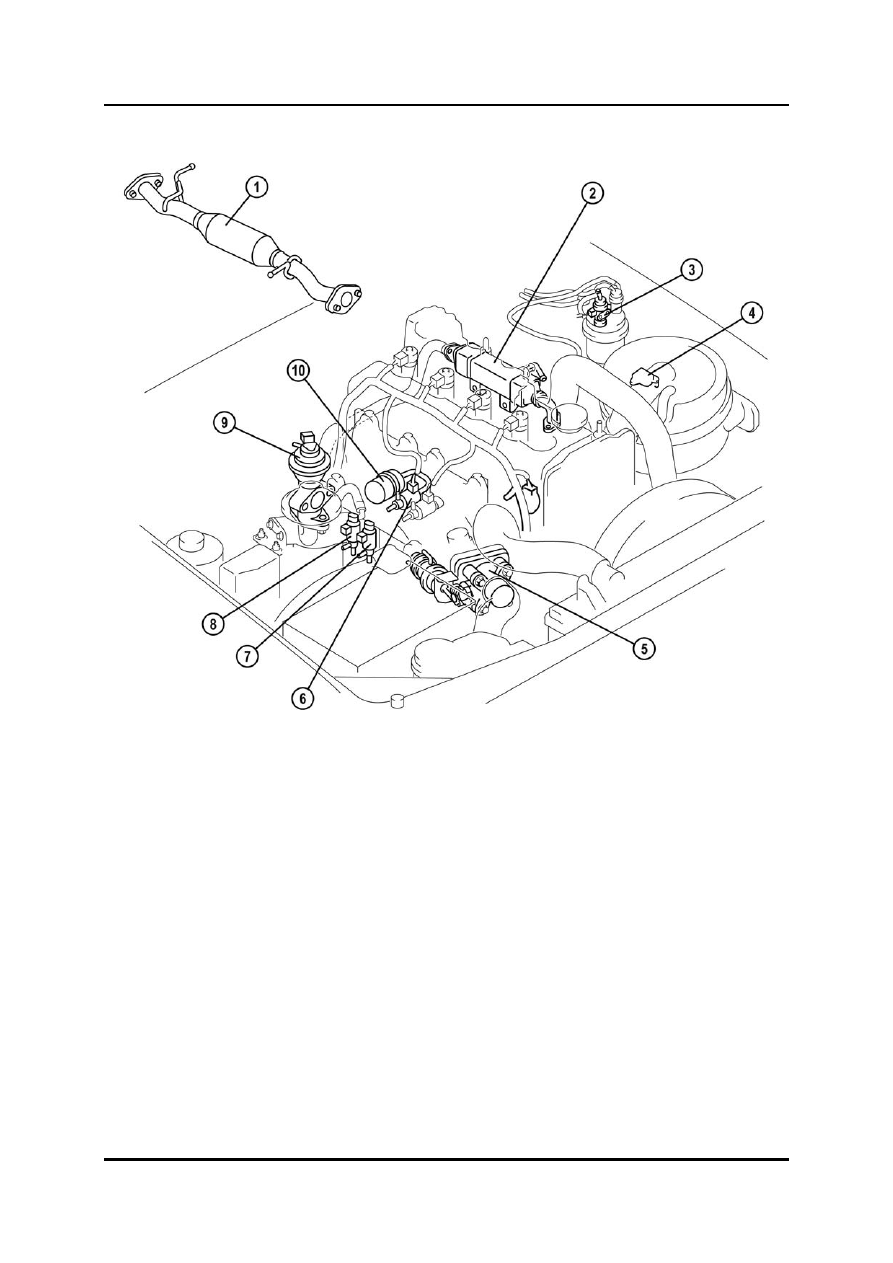

BT-50_01033



1  Окислительный каталитический

преобразователь

6  Электромагнитный клапан управления

EGR

2  Охладитель EGR

7  Электромагнитный клапан ISV

(полный)

3  Электромагнитный клапан EGR

8  Электромагнитный клапан ISV

(половинный)

4  Датчик MAF

9  Клапан EGR

5 ISV

10 Воздушный фильтр



Обучение обслуживанию BT-50

01-35

Система выброса отработавших газов

Двигатель WL-C

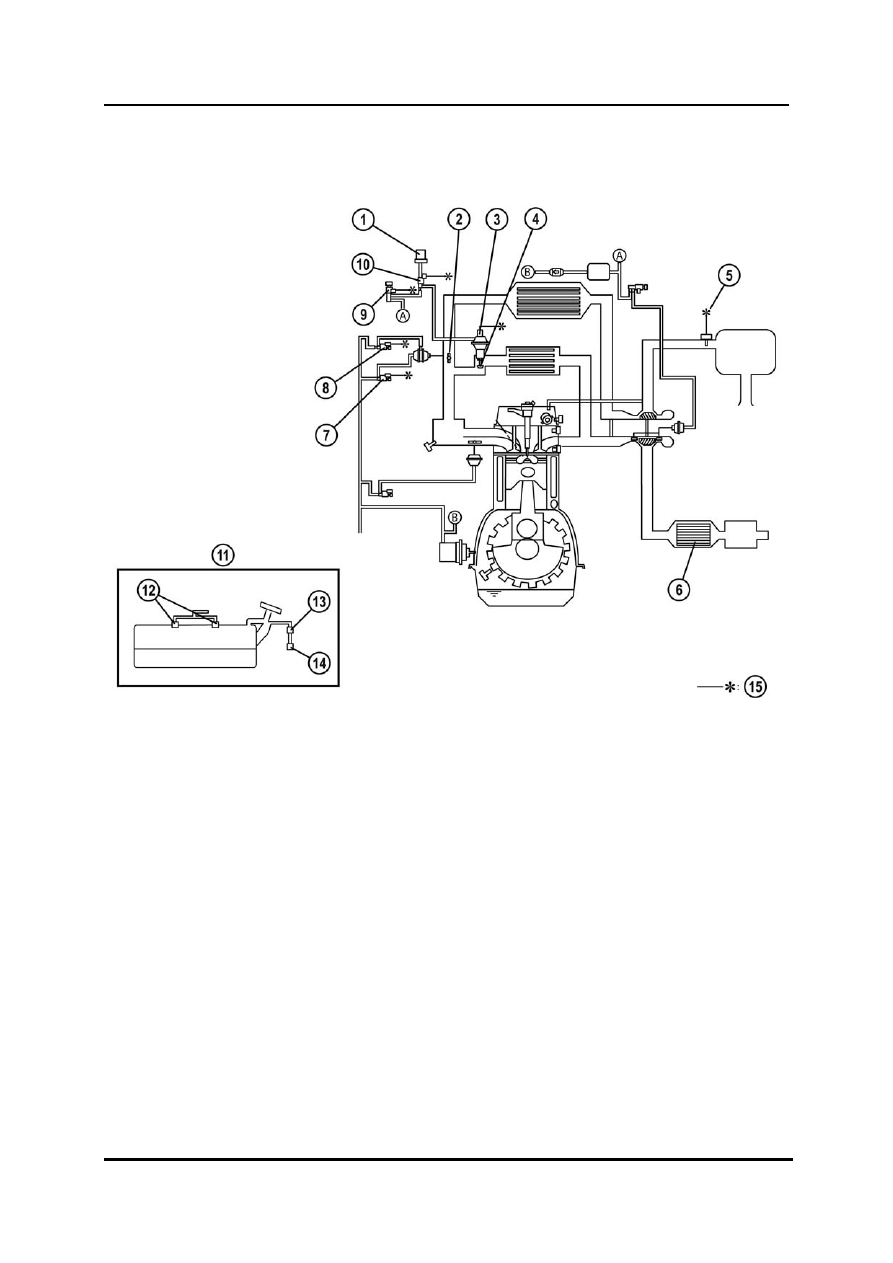

Общий вид системы





BT-50_01035



1  Воздушный фильтр 9

Электромагнитный клапан EGR

2 ISV

10 Электромагнитный клапан управления

EGR

3  Датчик положение клапана EGR

11  Топливный бак

4  Клапан EGR

12  Клапан предотвращения утечек при

опрокидывании

5  Датчик MAF

13  Обратный клапан (двухходовой) (без

грузового отсека)

6  Окислительный каталитический

преобразователь

14  Испарительная камера (без грузового

отсека)

7  Электромагнитный клапан ISV

(полный)

15  К PCM

8  Электромагнитный клапан ISV

(половинный)





01-36

Обучение обслуживанию BT-50
