В крайних случаях

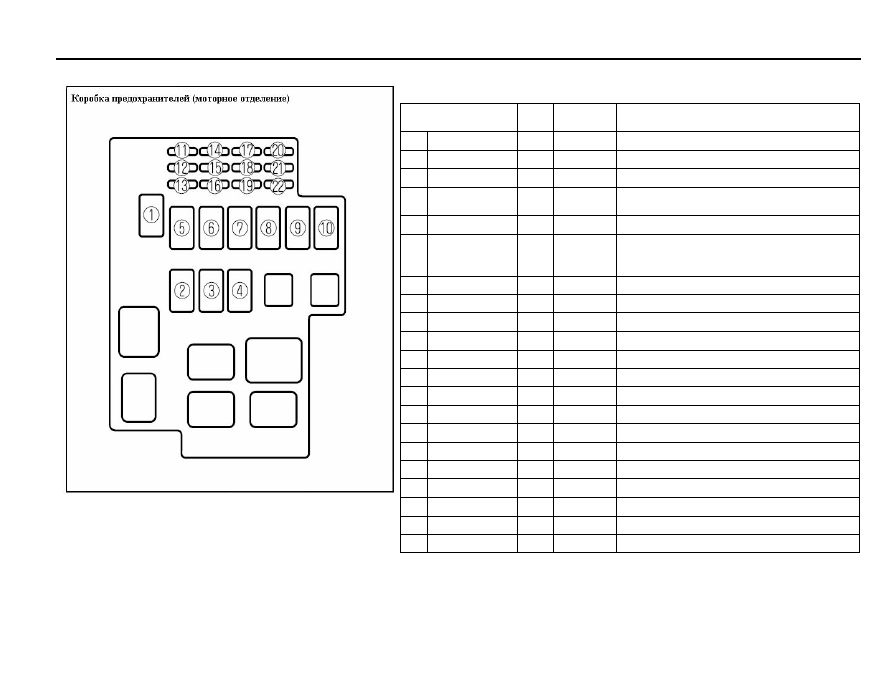

■ Коробка предохранителей (моторное отделение)

Наименование

Сила

тока

Цвет

Назначение

1

MAIN

120А

Для защиты всех цепей

2

HAZARD

30А

розовый

Аварийное светосигнальное устройство

3

EGI INJ

40А

зеленый

Система впрыска топлива

4

IG KEY

60А

желтый

Радио, поворотники, мотор, омыватель фар,
система зажигания

5

AD FAN

30А

розовый   Дополнительный вентилятор кондиционера

6

BTN

60А

желтый

Задние  габаритные  огни, свет  в  салоне,
центральное

блокирующее

устр., эл.

стеклоподъемники

7

DEFOG

30А

розовый   Задний антиобледенитель окна

8  COOLING FAN 30А

розовый  Вентилятор радиатора

9

ABS

60А

желтый

Система АВS

10

HEATER

40А

зеленый

Отопитель и кондиционер

12

HORN

10А

красный

Сигнал

13

FOG

20А

желтый

Противотуманный свет

14

HU RH

15А

синий

Дальний свет (правая фара)

15

HU LH

15А

синий

Дальний свет (левая фара)

16

ST SIGN

10А

красный

Прибор для управления двигателем

17

S. WARM

15А

синий

Подогрев сидений

18

STOP

15А

синий

Сигналы торможения

19

P.SEAT

30А

зеленый

Электрические сидения

20

LEVEL

10А

красный

Контрольно-измерительные приборы

21

HL RH

15А

синий

Ближний свет (правая фара)

22

HL LH

15А

синий

Ближний свет (левая фара)

5-9

В крайних случаях

■ Коробка предохранителей (салон)

Наименование

Сила

тока

Цвет

Назначение

1

(HAZ)

15А

синий

Аварийное светосигнальное устройство

2

ROOM

15А

синий

Часы, освещение в салоне

3

S/ROOF

15А

синий

Сдвижной люк крыши

4

METER

15А

синий

Измерительные  приборы, свет  заднего
хода, сигналы поворота, круиз-контроль

5

STOP

15А

синий

Свет стоп сигнала

6

4WS

15А

синий

Полноуправляемость

8

R.DEF

15А

синий

Задний антиобледенитель окна

9

A/C

10А

красный

Климатическая установка, солнечная
вентиляция

10

WIPER

20А

желтый

Стелоочиститель и стеклоомыватель

11

TEIL/R

10А

красный

Правый задний габарит

13

TURN

10А

красный

Свет сигналов поворота

14

BLOWER

15А

синий

Система отопления

15

P/WIND

30А

зеленый

Электростеклоподъемники

16

(TAIL)

10А

красный

Левый задний габарит, передние габариты

18

RADIO

10А

красный

Радиоприемник

19

ENGINE

10А

красный

Управление двигателем,

АВS

20

ILLUMI

10А

красный

Освещение панели приборов

21

OPENER

15А

синий

Открытие лючка бензобака

23

CIGAR

15А

синий

Прикуриватель

24

H/CLN

20А

желтый

Омыватель фар

26

SPARE

30А

зеленый

Резервный

27

SPARE

10А

красный

Резервный

28

SPARE

15А

синий

Резервный

29  DOOR

LOCK  30А

зеленый

Центральный замок дверей

5-10

В крайних случаях

Буксировка

ОСТОРОЖНО

Если  передние  колеса  машины  при  буксировке
не  поднимаются, то  автомобиль  можно
буксировать  только  в  прямом  направлении,
иначе

возможно

повреждение

рулевого

управления.

Для  организации  буксировки  рекомендуется
обратиться к Вашему представителю Xedos или
к службе технической поддержки.

Чтобы  не  повредить  машину, транспортное
средство  должно  правильно  подниматься  и
буксироваться.

При  буксировке  машины  должны  подниматься
передние колеса

Если

передняя

часть

машины

сильно

повреждена, и  поднять  передние  колеса  нет
возможности, необходимо

использовать

тележки.

Если  при  буксировки  задние  колеса  не
поднимаются, то  необходимо  снять  машину  с
ручного тормоза.

5-11

В крайних случаях

Если  передние  колеса  не  поднимаются, то
буксировка  производится  со  скоростью  не
более 56 км/ч на расстояние не более 80 км.

ОСТОРОЖНО

ОСТОРОЖНО

Не  поднимайте  машину  тросом, так  как  он
может  повредить  ее. Используйте  для  этих
целей  тележки  или  специальные  устройства
машин технической поддержки.

Если  Вы  нормально  буксируете  машину,
воспользуйтесь  инструкцией  приведенной
ниже:

1.

Установите  рычаг переключения  передач
в нейтральное положение.

2.

Поверните  ключ  зажигания  в  положение
АСС (I).

3.

Выключите ручной тормоз.

Обратите  внимание, что  при  буксировке  с
выключенным  двигателем, тормозная  система
и система управления не работает.

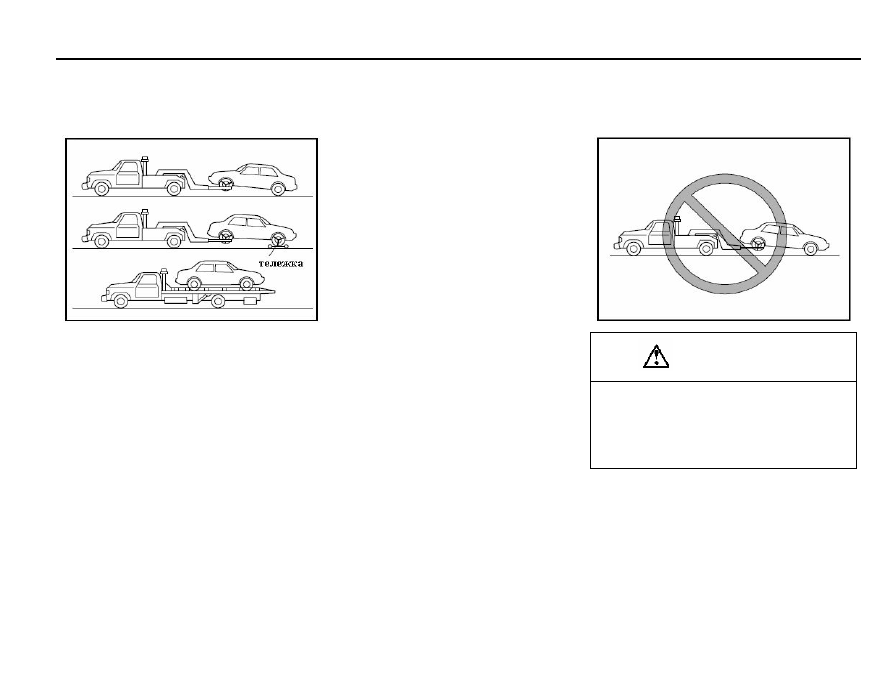

Если  скорость  буксировки  более 56 км/ч  или
дальность больше 80 км  используйте  один из
следующих методов буксировки:

·

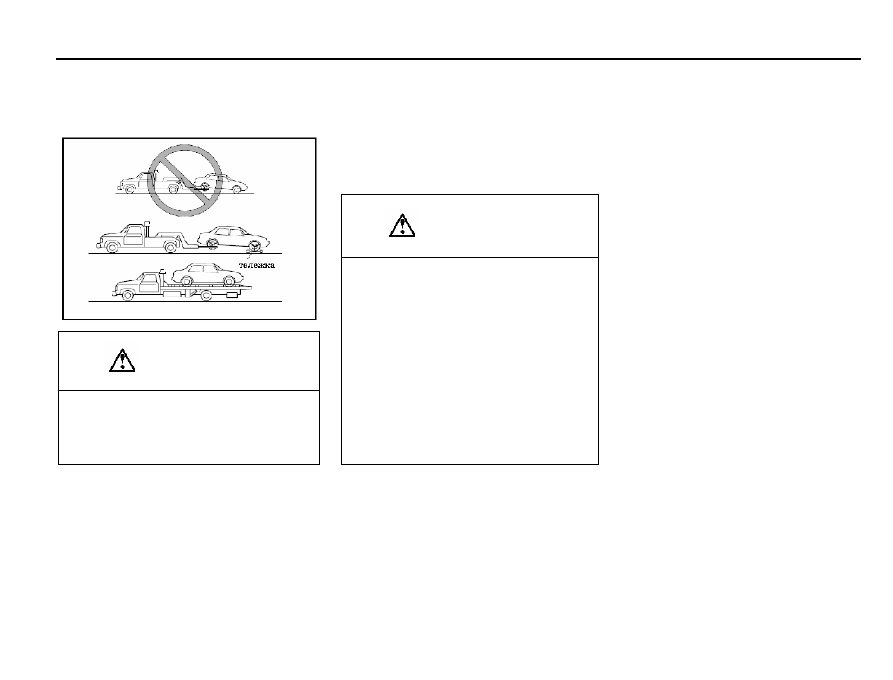

Установите передние колеса на тележку.

·

Поднимите передние колеса.

·

Перевозите машину на эвакуаторе.

(Управление всеми четырьмя колесами)

При  буксировке  передние  колеса  должны
подниматься, а  задние  необходимо  установит
в прямое положение. Если это невозможно, то
используйте тележки для задних колес.
