Кузов и доп. оборудование

Система управления

Система управления

Общие характеристики

•

Для Mazda5 (CR) была внедрена новая система управления электрическими
системами кузова.  Она имеет следующие характеристики:

–

Был внедрен модуль управления кузовом ВСМ.

–

Внутренний блок предохранителей специально для модуля управления кузовом
(в конце панели приборов со стороны пассажиры).

–

Сеть контроллеров с шинами HS-CAN и MS-CAN для свзи.



Модуль управления кузовом

•

BCM установлен под приборной панелью со стороны пассажира. Он обменивается
информацией с другими модулями по шине MS-CAN.

•

В BCM входят следующие реле:

–

Реле переднего стеклоочистителя

–

Реле усиленного режима переднего стеклоочистителя

–

Реле запирания двери

–

Реле отпирания двери

•

В BCM контролирует следующие системы:

–

Система освещения

–

Стеклоочистители и омыватели

–

Электрическая система запирания дверей

–

Система «бесключевого» входа (за исключением автомобилей, оборудованных
усовершенствованной системой «бесключевого» входа)

–

Задний обогреватель



Обучение обслуживанию Mazda5

09-115



Приборы/инф. система

Кузов и доп оборудование

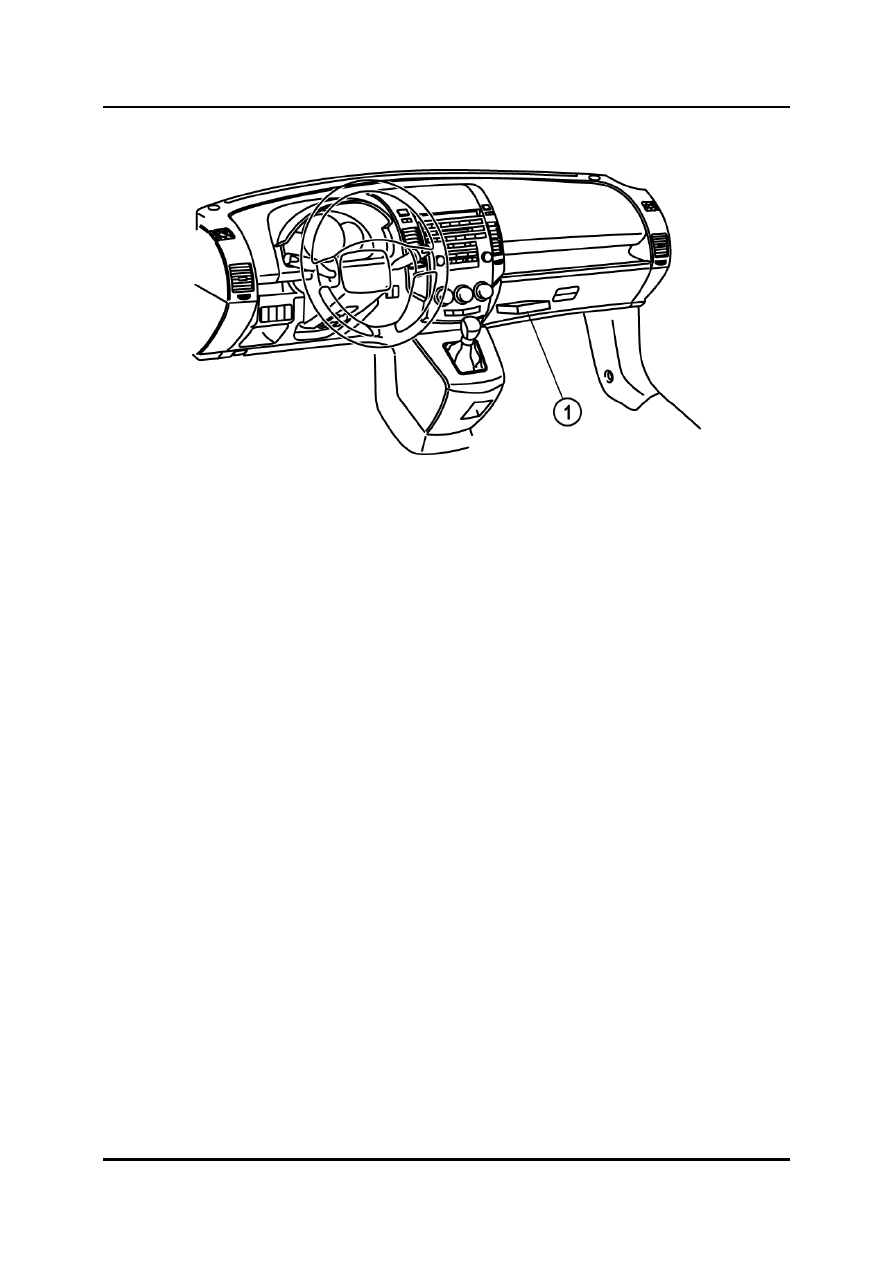

Расположение BCM



M5_09050



1 BCM




ПРИМ: В случае замены, ВСМ не нуждается в конфигурировании.

ПРИМ: Непосредственно после выключения зажигания отбор тока приблизительно 180

мА в течение 30 минут считается нормальным, после чего отбор падает
приблизительно до 20 мА.



09-116

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Система управления

Бортовая система диагностики

•

Бортовая система диагностики выполняет две указанные ниже функции:

–

Самотестирование

–

Контроль PID



Самотестирование

•

Функция самотестирования позволяет отображать DTC ВСМ на WDS.  Для этого
следует подключить к автомобилю WDS и выбрать опцию Toolbox

→Self

Test

→Modules→GEM.

•

Когда зажигание отключается, сохраненные в процессе самотестирования DTC
стираются.

•

Для выполнения самотестирования следует выполнить следующие условия:

–

Зажигание перевести в положение ON

–

Перевести все переключатели, кроме зажигания, в положение OFF

–

Все двери, капот, крышка багажника и задняя поднимающаяся дверь закрыты и
не заперты.

–

Включен стояночный тормоз.



Обучение обслуживанию Mazda5

09-117



Приборы/инф. система

Кузов и доп оборудование

Контроль PID

•

Функция контроля PID позволяет отображать PID BCM. Для этого следует
подключить к автомобилю WDS и выбрать опцию
Toolbox

→Datalogger→Modules→GEM.

Позиция

Наименование

Ед./состояние

ACSW

Устройство управления микроклиматом (выключатель A/C )

Вкл./Откл.

AUTOLMP

Выключатель освещения (AUTO)

Вкл./Откл.

BRK_WRN

Выключатель стояночного тормоза, датчик уровня тормозной жидкости

Вкл./Откл.

CCNT_GE

Число DTC

–

DD_LOCK

Датчик замка двери водителя

ЗАПЕРЕТЬ/ОТПЕРЕТЬ

F_FOG_LMP

Выключатель передних противотуманных фар

Вкл./Откл.

HAZARD

Датчик предупреждения об опасности

Вкл./Откл.

HBEAMSW

Выключатель фар (дальний свет)

Вкл./Откл.

HEADLAMP

Выключатель фар (ближний свет)

Вкл./Откл.

LF_AJAR

Датчик защелки передней двери (левая сторона)

Открыть/Закрыть

PARK_SW

Выключатель освещения (TNS)

Вкл./Откл.

R_FOG_LMP

Выключатель задних противотуманных огней

Вкл./Откл.

RDEF_SW

Устройство упр. микроклиматом (выключатель отопителя заднего окна)

Вкл./Откл.

REAR_AJAR

Выключатель сдвижных дверей

Открыть/Закрыть

RF_AJAR

Датчик защелки передней двери (правая сторона)

Открыть/Закрыть

T_AJAR

Датчик защелки задней поднимающейся двери

Открыть/Закрыть

TURN_SW

Выключатель сигнала поворота

Вкл./Откл.

WASH_FRT

Выключатель очистителя и омывателя лобового стекла (омыватель)

Вкл./Откл.

WPFAST_FRT

Выключатель очистителя и омывателя лобового стекла (быстрый)

Вкл./Откл.

WPINT_FRT

Выключатель очистителя и омывателя лобового стекла (быстр. или авто)

Вкл./Откл.

WPINT_REAR

Выключатель заднего очистителя и омывателя (быстрый)

Вкл./Откл.

WPRPRKSTS

Двигатель очистителя лобового стекла (датчик автомат. остановки)

Вкл./Откл.

WP_SW_FRT

Выключатель очистителя и омывателя лобового стекла (медленный)

Вкл./Откл.





M5_09T021
