Mazda 5. Руководство - часть 55





Кузов и доп. оборудование

Сиденья

Сиденья

Общие характеристики

•

Сиденья Mazda5 имеют следующие характеристики:

–

Возможны две компоновки Mazda5 с точки зрения сидений: с 5 сиденьями и 7
сиденьями.

–

Во втором ряду в обеих компоновках предусмотрено откидное центральное
сиденье, спинка которого может также использоваться как подлокотник.  Если
данное сиденье не используется, его можно положить в специальное
отделение для хранения под подушкой левого сиденья второго ряда.

–

Правое сиденье второго рядя оборудовано отсеком для хранения под
подушкой, а также убирающимся подносом, который можно разложить и
установить между сиденьями второго ряда.

–

Подушки и спинки сидений второго ряда складываются раздельно, что
обеспечивает почти плоскую поверхность для размещения багажа.

–

В третьем ряду используются сиденья конструкции «Karakuri», которые, если не
используются, могут складываться для обеспечения большего пространства
для багажа в задней части.


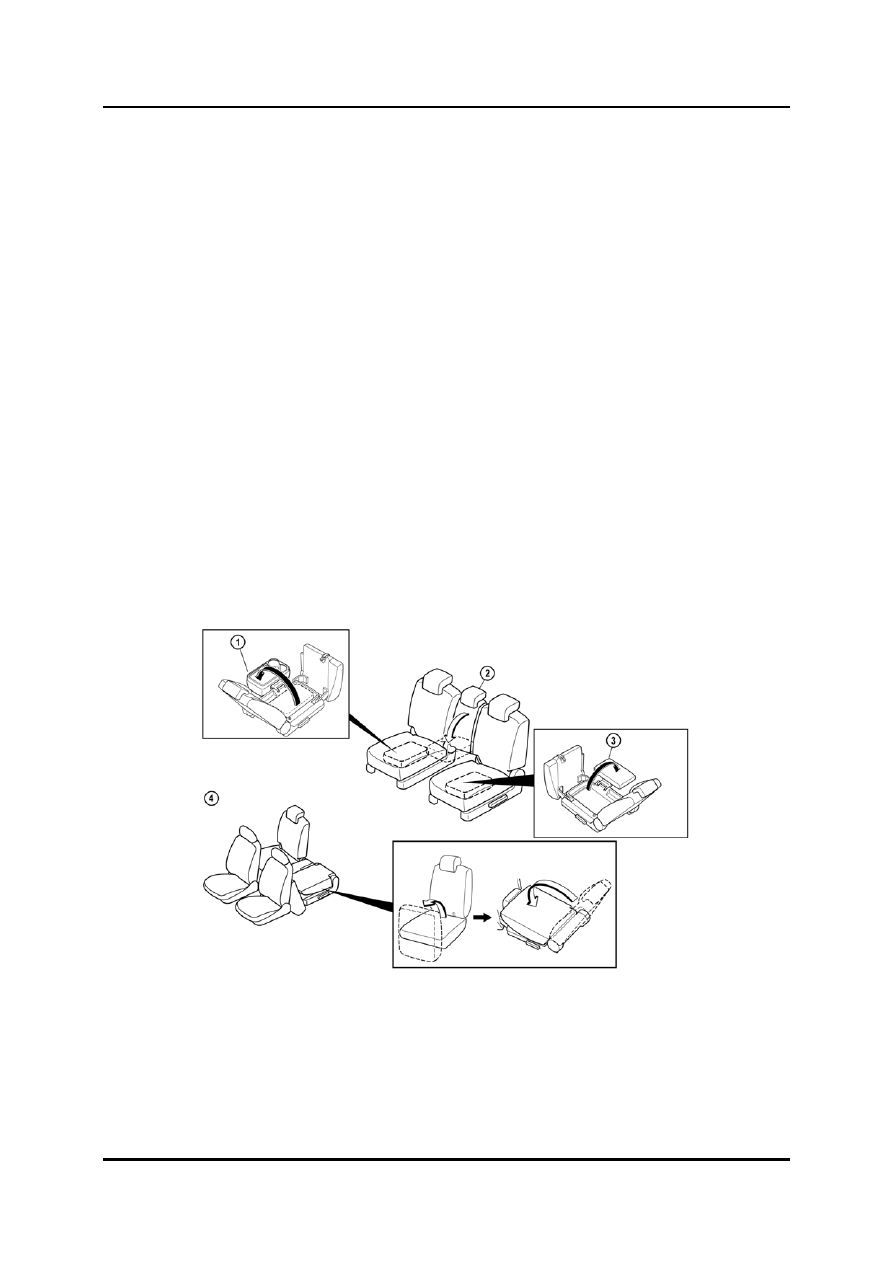

Сиденья второго ряда



M5_0909010



Отсек для хранения 3

Седьмое сиденье «Karakuri»

Подлокотник

Двойные, опускающиеся



Обучение обслуживанию Mazda5

09-7



Охранная система и замки

Кузов и доп. оборудование

Охранная система и замки

Общие характеристики

•

Охранная система и замки Mazda5 (CR) имеют следующие характеристики:

–

Используется усовершенствованная система «бесключевого» входа и запуска
(в зависимости от марки).

–

Используется электрическая система запирания дверей, управляемая BCM.

–

Используется функция двойного запирания.

–

Используется функция автоматического повторного запирания.

–

Используется противоугонная система, управляемая BCM.



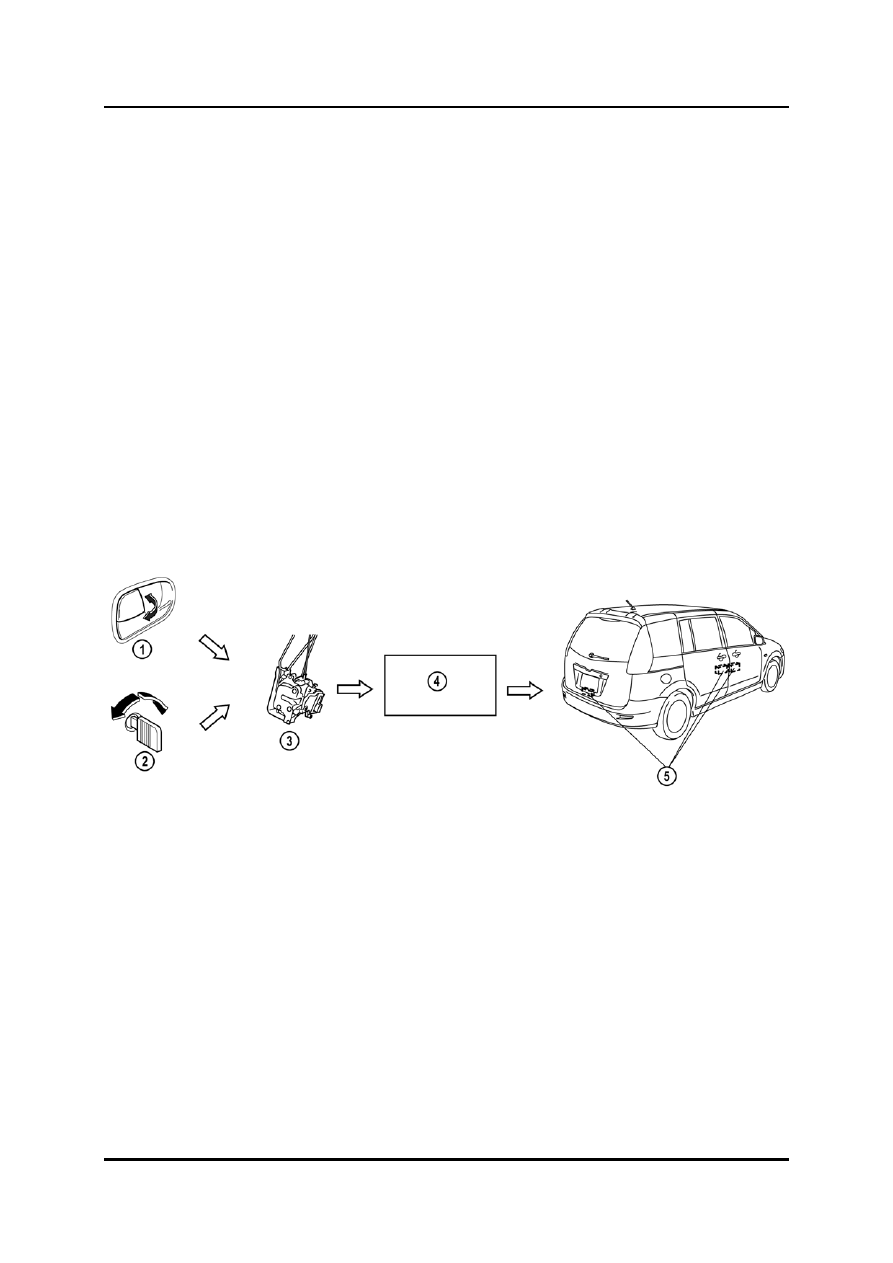

Электрическая система запирания дверей

•

Когда дверь водителя отпирается или запирается при помощи ключа или при
помощи нажатия кнопки замка, датчик замка в приводе замка двери посылает
сигнал запирания или отпирания на BCM (Body Control Module = модуль контроля
кузова), который управляет замками на всех дверях.





M5_09013



Кнопка запирания замка двери

Датчик замка двери



водителя 4

BCM

Цилиндр замка двери водителя 5

Привод замка



09-8

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки

Стандартная «бесключевая» система входа

•

Стандартная система «бесключевого» входа аналогична, применяемой в Mazda3,
со следующими исключениями.

–

Был внедрен убирающийся/выкидной ключ



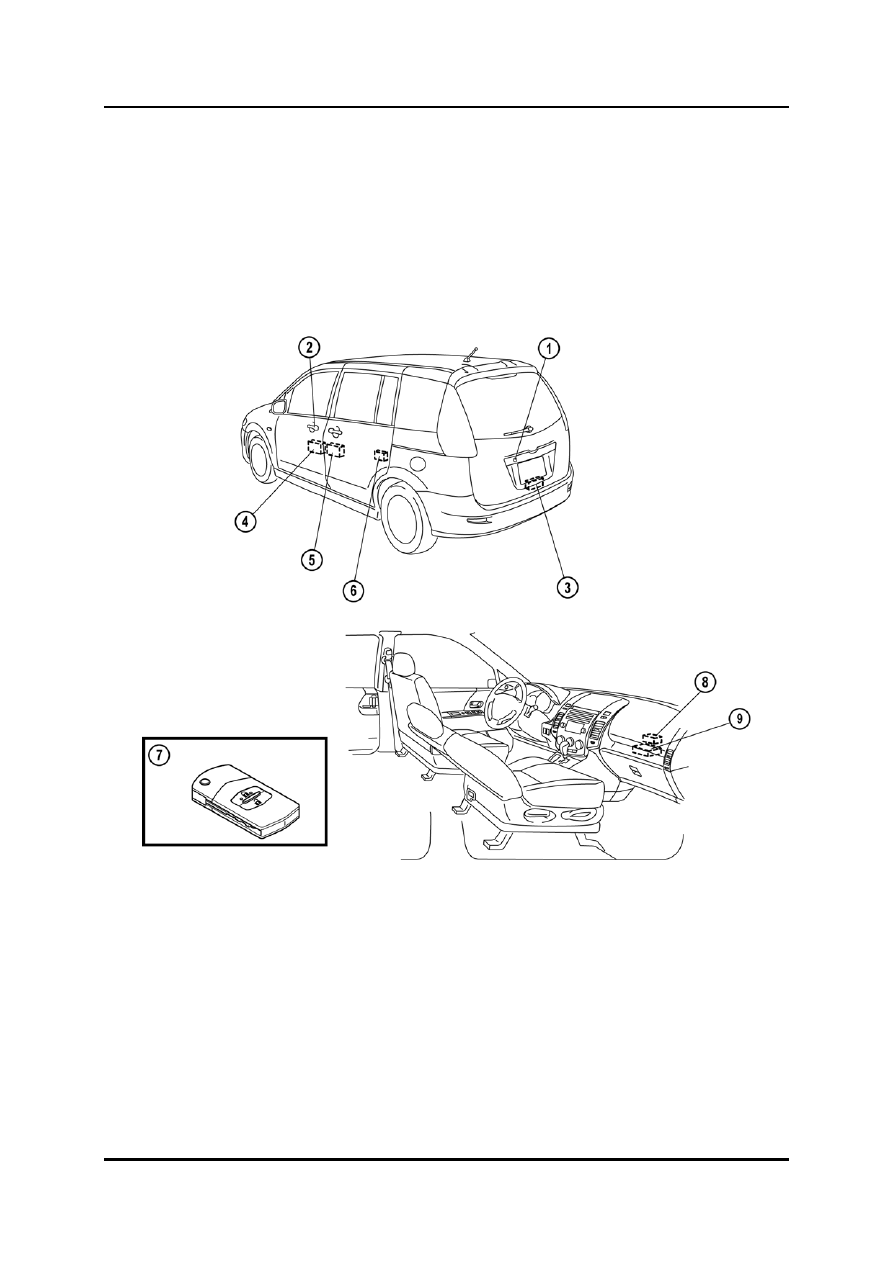

Расположение элементов



M5_09025



Цилиндр ключа задней

Приводы замка задних дверей



поднимающейся двери 6

Защелки задней двери

Цилиндр замка двери водителя 7

Передатчик

Привод защелки задней двери и
замка.

8 «Бесключевой» приемник

Приводы защелки передней двери
и

9 BCM



замка.







Обучение обслуживанию Mazda5

09-9



Охранная система и замки

Кузов и доп. оборудование

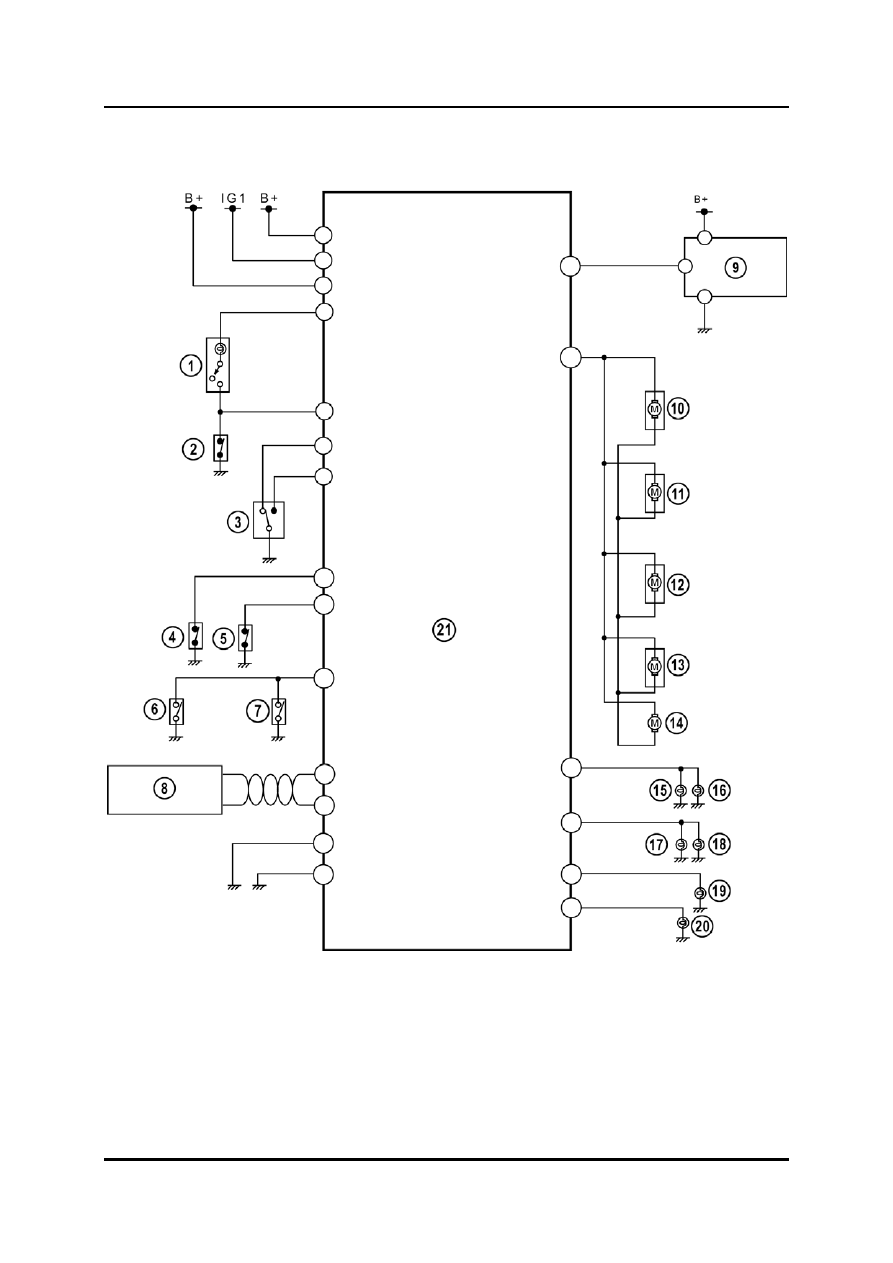

Электрическая схема





M5_09026



09-10

Обучение обслуживанию Mazda5
