Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-34

  Замена щеток очистителя ветрового

стекла

Если стеклоочиститель не обеспечивает хорошее
качество очистки стекла, то возможной причиной
является износ или трещины чистящих лент щеток.
Замените изношенные ленты или щетки.

 ВНИМАНИЕ



•

Во избежание повреждения рычагов или
механизма стеклоочистителя запрещается
перемещать по стеклу щетки стеклоочистите-
ля вручную.



•

Старайтесь не изгибать чистящую ленту
щетки при ее замене. В противном случае,
пружинные ребра чистящей ленты могут
деформироваться, и это пагубно отразится на
работе стеклоочистителя.

ПРИМЕЧАНИЕ



•

Если необходимо одновременно поднять от
стекла оба рычага стеклоочистителя, подни-
майте сначала левый рычаг стеклоочистителя
(расположенный со стороны водителя).



•

При опускании рычагов стеклоочистителя
начинайте с правого рычага стеклоочистителя
(расположенного со стороны переднего пасса-
жира). Опускайте его медленно, придерживая
рукой. Опускание рычагов стеклоочистителя
резким движением может привести к повреж-
дению рычага и щетки, а также к образованию
трещин на ветровом стекле.

1.  Поднимите рычаг стеклоочистителя.

 ВНИМАНИЕ

Во избежание повреждения ветрового стекла
придерживайте рычаг и опускайте его на стекло
осторожно. Не допускайте, чтобы конец рычага
ударил по ветровому стеклу.

2.  Чтобы снять щетку с рычага, отведите зажим и

сдвиньте щетку относительно рычага в направле-
нии стрелки.

3.  Вытяните чистящую ленту из держателя в

направлении стрелки насколько, чтобы стала
видна гребенка на ленте.

Гребенка

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-35

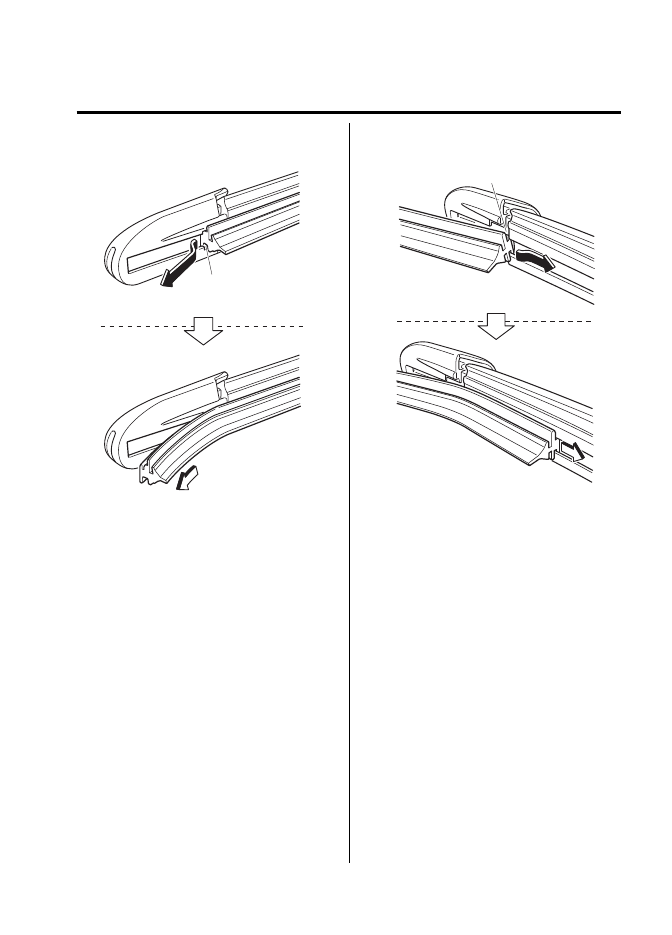

4.  Вытяните конец чистящей ленты из держателя

в направлении стрелки и извлеките чистящую
ленту из держателя.

Гребенка

5.  Вставляйте конец новой чистящей ленты в

гребенку держателя, пока лента не упрется в за-
днюю часть держателя.

Гребенка

Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-36

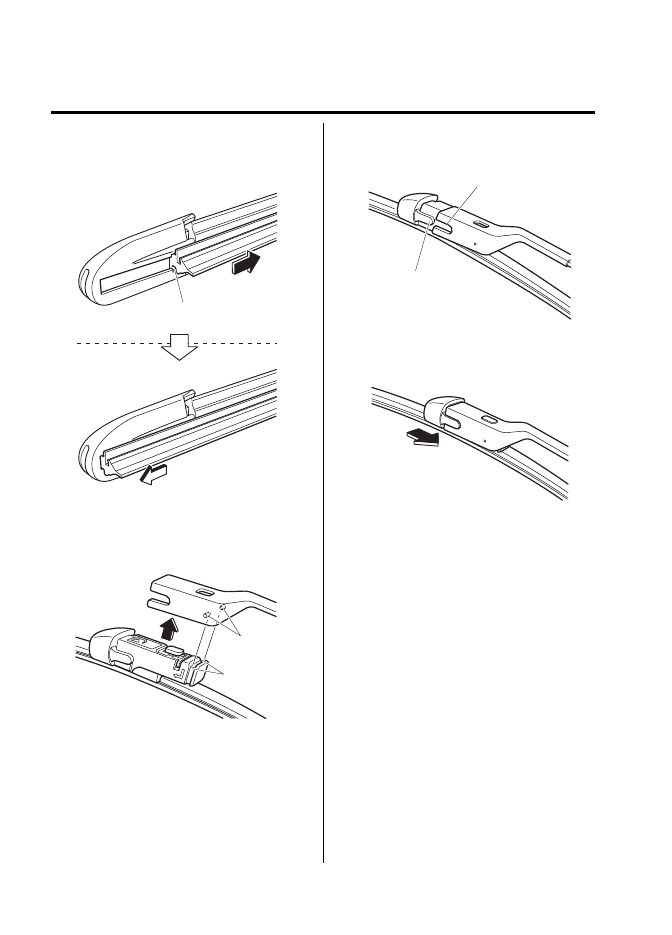

6.  Вытянув чистящую ленту в направлении стрелки

и сдвинув ленту в положение, позволяющее про-
верить ее гребенку, сдвиньте ленту в противопо-
ложную сторону.

Гребенка

7.  Убедитесь, что чистящая лента установлена в

держатель правильно.

8.  Введите штифты рычага стеклоочистителя в

канавки на щетке.

Канавки

Штифты

9.  Введите выступ на щетке в паз на рычаге стекло-

очистителя.

Паз

Выступ

10.  Сдвиньте щетку и зафиксируйте ее на рычаге

стеклоочистителя.

11.  Плавно опустите рычаг стеклоочистителя на

ветровое стекло.

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-37

  Замена щетки очистителя заднего

стекла

Если стеклоочиститель не обеспечивает хорошее
качество очистки стекла, то возможной причиной
является износ или трещины чистящей ленты щет-
ки. Замените изношенную ленту или щетку.

 ВНИМАНИЕ

Во избежание повреждения рычага или механиз-
ма стеклоочистителя запрещается перемещать по
стеклу щетку стеклоочистителя вручную.

1.  Поднимите рычаг стеклоочистителя и поверните

щетку вправо, чтобы освободить фиксатор щет-
ки. Затем снимите щетку.

 ВНИМАНИЕ

Во избежание повреждения стекла задней подъ-
емной двери следите за тем, чтобы рычаг стеклоо-
чистителя не ударил по стеклу.

2.  Отогните вниз конец чистящей ленты и вытяни-

те ее из держателя.

3.  Выньте пружинные ребра из чистящей ленты и

вставьте их в новую чистящую ленту.

 ВНИМАНИЕ

Не изгибайте и не выбрасывайте пружинные
ребра. Они подлежат повторному использованию.
