Комбинация приборов и дисплей

Вождение автомобиля

4-35

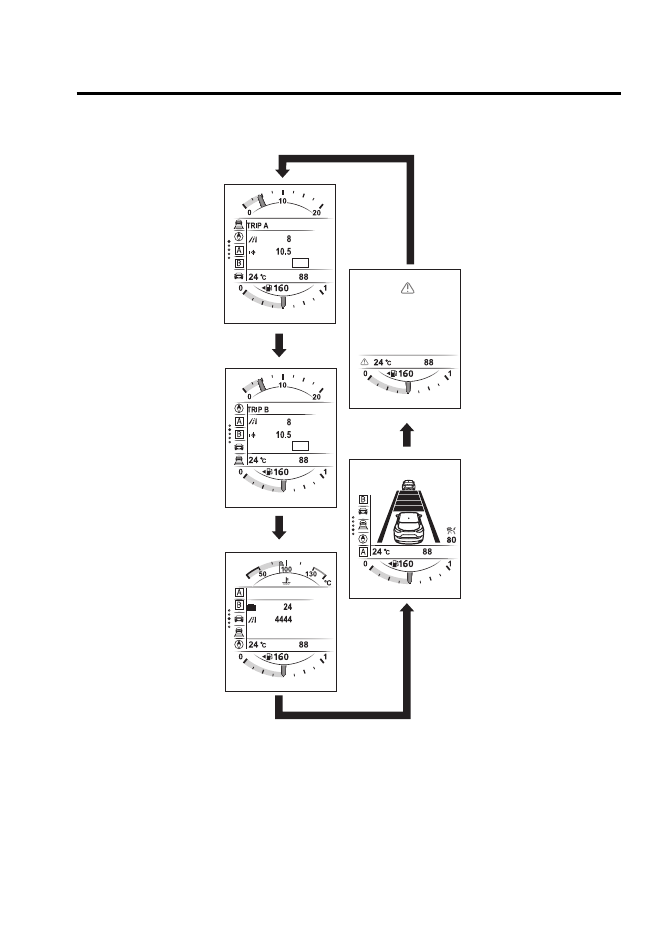

Данные, отображаемые на дисплее, изменяются при каждом нажатии переключателя INFO.

Мгновенный расход
топлива, указатель
пробега за поездку
А, средний расход
топлива, температура
окружающего воздуха,
одометр, запас хода по
топливу, указатель уровня
топлива в баке

Предупреждение,
температура
окружающего воздуха,
одометр, запас хода
по топливу, указатель
уровня топлива в баке

Окно i-ACTIVSENSE,
температура
окружающего воздуха,
одометр, запас хода
по топливу, указатель
уровня топлива в баке

Нажмите на переключатель INFO

Мгновенный расход
топлива, указатель
пробега за поездку
B, средний расход
топлива, температура
окружающего воздуха,
одометр, запас хода по
топливу, указатель уровня
топлива в баке

Температура
охлаждающей жидкости,
предупреждение
о техническом
обслуживании,
температура
окружающего воздуха,
одометр, запас хода по
топливу, указатель уровня
топлива в баке

Неисправность

автомобиля

Очередное ТО

месяцев
км

км

км
л/100 км

л/100 км

СБРОС - удер. INFO

км

км
л/100 км

км

Отображается на дисплее только при наличии предупреждения.

Комбинация приборов и дисплей

Вождение автомобиля

4-36

Одометр, указатель пробега за поездку

и кнопка переключения/сброса
показаний

Показания одометра постоянно отображаются на
дисплее, если выключатель пуска двигателя нахо-
дится в состоянии ON. Указатели пробега за поездку
А и В можно вывести на дисплей с помощью пере-
ключателя INFO.

Переключатель INFO

Одометр, указатель
пробега за поездку А

Нажмите на переключатель INFO

Одометр, указатель
пробега за поездку В

км

л/100 км

км

л/100 км

км

СБРОС - удер. INFO

Одометр

Одометр показывает величину общего пробега
автомобиля с начала эксплуатации.

Указатель пробега за поездку

Указатель пробега за поездку показывает расстоя-
ние, пройденное за определенный интервал времени
между заданными моментами. Указатель позволяет
регистрировать пробег автомобиля и средний расход
топлива отдельно для двух различных поездок.

Например, с помощью указателя пробега А можно
контролировать расстояние, пройденное от ис-
ходного пункта, а с помощью указателя пробега В –
расстояние, пройденное после заправки топливного
бака.

Когда выбран указатель пробега за поездку А, на
дисплее отображается индикатор TRIP A. Когда
выбран указатель пробега за поездку B, на дисплее
отображается индикатор TRIP B.

Показания пройденного расстояния и среднего рас-
хода топлива за поездку можно обнулить, нажав и
удерживая переключатель INFO не менее 1,5 секунд.

ПРИМЕЧАНИЕ

•

Указатель пробега за поездку позволяет
регистрировать пройденное расстояние с
точностью до десятой доли километра.

•

Показания указателя пробега за поездку обну-
ляются в следующих случаях.

•

При прекращении электрического пи-
тания (перегорание предохранителя или
отсоединение аккумуляторной батареи от
бортовой сети).

•

При достижении пробега за поездку
9999,9 км.

Комбинация приборов и дисплей

Вождение автомобиля

4-37

Указатель температуры охлаждающей

жидкости двигателя

Прибор показывает температуру охлаждающей жид-
кости двигателя. Указатель синего цвета соответ-
ствует низкой температуре охлаждающей жидкости,
а указатель красного цвета соответствует высокой
температуре охлаждающей жидкости и перегреву
двигателя.

ВНИМАНИЕ

Если горит сигнализатор (красный) высокой
температуры охлаждающей жидкости двигателя,
то это может указывать на перегрев двигателя.
Соблюдая меры предосторожности, немедленно
сверните на обочину или к краю проезжей части
и остановитесь. Затем выполните необходимые
действия. Если продолжать двигаться на автомо-
биле, то это может привести к выходу двигателя
из строя.
Следуйте инструкциям и предостережениям,
приведенным в разделе «Перегрев двигателя»,
стр. 7-39.

ПРИМЕЧАНИЕ

•

Единица температуры (градус Цельсия/градус
Фаренгейта), используемая для указателя
температуры охлаждающей жидкости двига-
теля, изменяется одновременно с единицей
температуры, используемой для указателя
температуры окружающего воздуха.
Более подробная информация приведена
на стр. 9-12 («Индивидуальная настройка
параметров»).

•

При нормальной эксплуатации автомобиля
установившаяся температура охлаждающей
жидкости составляет 100 °C или меньше, при
этом стрелка указателя находится в диапазоне
до 100 °C.

Указатель уровня топлива в баке

Указатель показывает примерное количество топли-
ва в баке. Указатель работает при выключателе пуска
двигателя, находящемся в состоянии ON. Следите
за тем, чтобы количество топлива в баке никогда не
снижалось ниже четверти полной емкости бака.

Полный бак

1/4 бака

Пустой бак

При низком уровне топлива в баке символы (

)

и (0) горят желтым светом. Незамедлительно за-
правьте топливный бак.
Более подробная информация приведена на стр. 7-58
(«Предпринимаемые действия»).

Комбинация приборов и дисплей

Вождение автомобиля

4-38

ПРИМЕЧАНИЕ

•

После заправки топливного бака может потре-
боваться некоторое время для стабилизации
показаний указателя. Кроме того, показания
могут отклоняться в ту или иную сторону при
движении автомобиля на подъеме или спуске,
а также при прохождении поворотов. При-
чиной нестабильности показаний является
переливание топлива в баке, влияющее на
датчик уровня топлива.

•

Диапазон указателя, соответствующий четвер-
ти емкости бака, имеет более мелкие деления,
чтобы более точно показывать остаток
топлива в баке.

•

Направление стрелки на символе (

)

указывает на местоположение крышки лючка
заправочной горловины топливного бака (на
левом борту автомобиля).

(SKYACTIV-D 2.2)

В случае неустойчивой работы или остановки
двигателя вследствие низкого уровня топлива в баке
как можно скорее заправьте автомобиль топливом.
Долейте в бак, по крайней мере, 10 л топлива.

Индикация температуры окружающего

воздуха

При выключателе пуска двигателя, находящемся в
состоянии ON, на дисплее отображается температу-
ра окружающего воздуха.

ПРИМЕЧАНИЕ

В зависимости от окружающих условий и состоя-
ния автомобиля в перечисленных ниже случаях
показания температуры наружного воздуха могут
отличаться от действительной температуры воз-
духа.

•

Очень низкая или высокая температура.

•

Резкое изменение температуры окружающего
воздуха.

•

Нахождение автомобиля на стоянке.

•

Движение автомобиля с малой скоростью.

Изменение единицы температуры, используемой
для указателя температуры окружающего воздуха
(применимо в отношении автомобилей, оснащен-
ных аудиосистемой типа B)

В качестве единицы температуры окружающего
воздуха можно выбрать градус Цельсия или градус
Фаренгейта.
Настройка может быть изменена с помощью цен-
трального дисплея.
Более подробная информация приведена
на стр. 9-12 («Индивидуальная настройка параме-
тров»).

ПРИМЕЧАНИЕ

При изменении единицы температуры, исполь-
зуемой для индикации температуры окружающего
воздуха, одновременно соответствующим образом
изменяется единица температуры, используемая
для указателя температуры охлаждающей жидко-
сти двигателя.
