Иллюстрированный указатель

Панель приборов и общий вид салона

(автомобили с левым расположением органов управления)

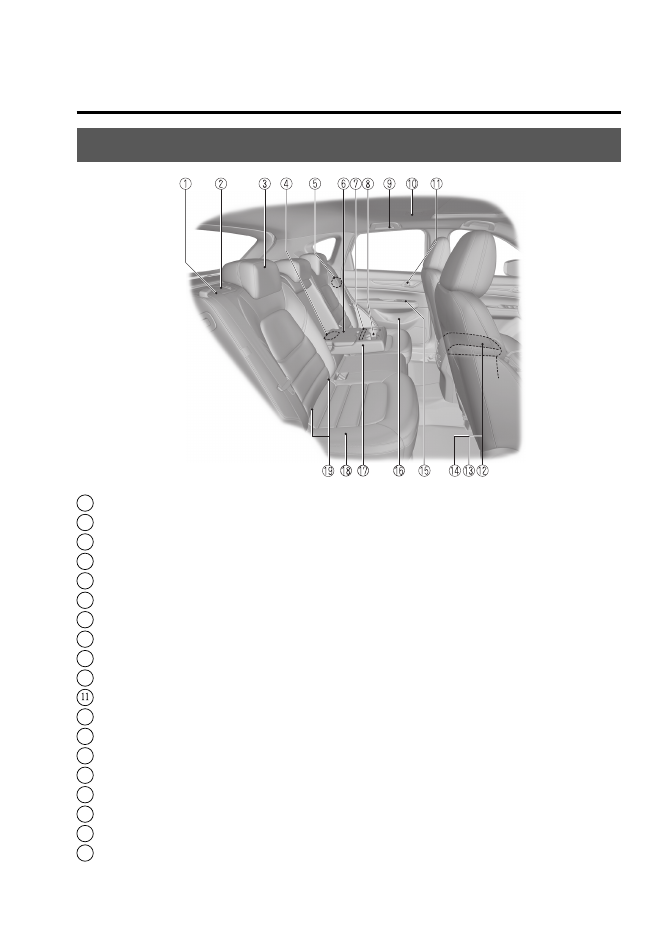

Оборудование салона (вид D)



Наличие и расположение оборудования зависит от варианта исполнения автомобиля

 1

Ремни безопасности ....................................................................................................................................стр. 2-20

 2

Рукоятка фиксатора ...........................................................................................................................стр. 2-11, 2-15

 3

Подголовники .............................................................................................................................................стр. 2-18

 4

Разъем питания USB ................................................................................................................................. стр. 5-159

 5

Механизм блокировки замка задней двери от отпирания из салона ........................................................стр. 3-21

 6

Вещевое отделение в подлокотнике ......................................................................................................... стр. 5-162

 7

Выключатели электрических обогревателей сидений ...............................................................................стр. 2-16

 8

Подстаканник  ........................................................................................................................................... стр. 5-160

 9

Крючки для одежды .................................................................................................................................. стр. 5-165

10

Задние плафоны индивидуального освещения ....................................................................................... стр. 5-155



Переключатель блокировки замка .............................................................................................................стр. 3-20

12

Центральная консоль ................................................................................................................................ стр. 5-162

13

Входные разъемы аудиосистемы ................................................................................................................стр. 5-18

14

Электрическая розетка.............................................................................................................................. стр. 5-157

15

Выключатели электрических стеклоподъемников ....................................................................................стр. 3-46

16

Гнездо для бутылок .................................................................................................................................... стр. 5-161

17

Подлокотник ...............................................................................................................................................стр. 2-18

18

Заднее сиденье.............................................................................................................................................стр. 2-11

19

Крепежные скобы ISOFIX ..........................................................................................................................стр. 2-44

1-6

Иллюстрированный указатель

Панель приборов и общий вид салона
(автомобили с левым расположением органов управления)

 1

Рукоятки дистанционного управления ................................................................................................. .... стр. 2-11

 2

Крепежные скобы ...................................................................................................................................... стр. 2-43

 3

Полка багажного отделения ...................................................................................................................... стр. 3-30

 4

Электрическая розетка.............................................................................................................................. стр. 5-157

 5

Ниша в полу багажного отделения ........................................................................................................... стр. 5-163

 6

Петли для фиксации багажа ..................................................................................................................... стр. 5-163





Оборудование салона (вид E)

Наличие и расположение оборудования зависит от варианта исполнения автомобиля

1-7



Иллюстрированный указатель

Панель приборов и общий вид салона

(автомобили с правым расположением органов управления)

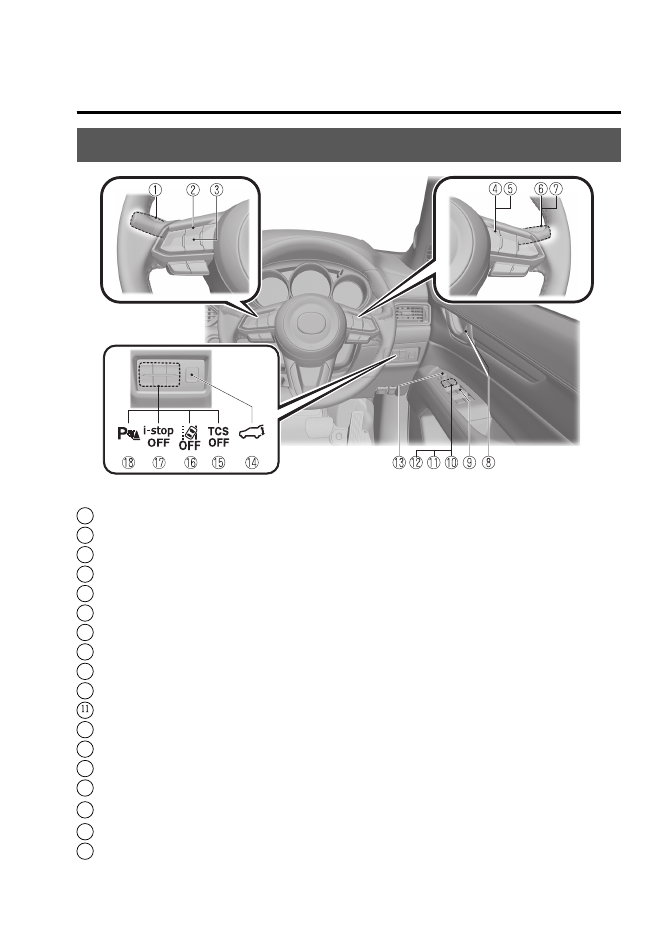

 1

Рычаг управления стеклоочистителями и омывателями ...........................................................................стр. 4-80

 2

Органы управления аудиосистемой, расположенные на рулевом колесе ................................................стр. 5-16

 3

Переключатель INFO .........................................................................................................................стр. 4-31, 4-34

 4

Кнопки системы круиз-контроля Mazda Radar (MRCC) ............................................................. стр. 4-156, 4-171

 5

Кнопки системы круиз-контроля ............................................................................................................ стр. 4-236

 6

Центральный выключатель освещения .....................................................................................................стр. 4-70

 7

Рычаг управления указателями поворота и сигналом смены полосы движения .....................................стр. 4-79

 8

Переключатель блокировки замка .............................................................................................................стр. 3-20

 9

Выключатели электрических стеклоподъемников ....................................................................................стр. 3-46

10

Выключатель блокировки электрических стеклоподъемников ................................................................стр. 3-51



Выключатель электропривода складывания зеркал ..................................................................................стр. 3-41

12

Клавиша управления центральным электрическим замком .....................................................................стр. 3-15

13

Переключатель и регулятор наружных зеркал заднего вида .....................................................................стр. 3-41

14

Кнопка электропривода задней подъемной двери ....................................................................................стр. 3-24

15

Выключатель TCS OFF ............................................................................................................................. стр. 4-103

16

Выключатель системы помощи следованию по полосе (LAS) и предупреждения
о смене полосы движения (LDWS) ........................................................................................................... стр. 4-192

17

Выключатель системы i-stop .......................................................................................................................стр. 4-19

18

Выключатель системы сигнализации при парковке ............................................................................... стр. 4-266

Оборудование салона (вид А)

Наличие и расположение оборудования зависит от варианта исполнения автомобиля

1-8





Иллюстрированный указатель

Панель приборов и общий вид салона
(автомобили с правым расположением органов управления)

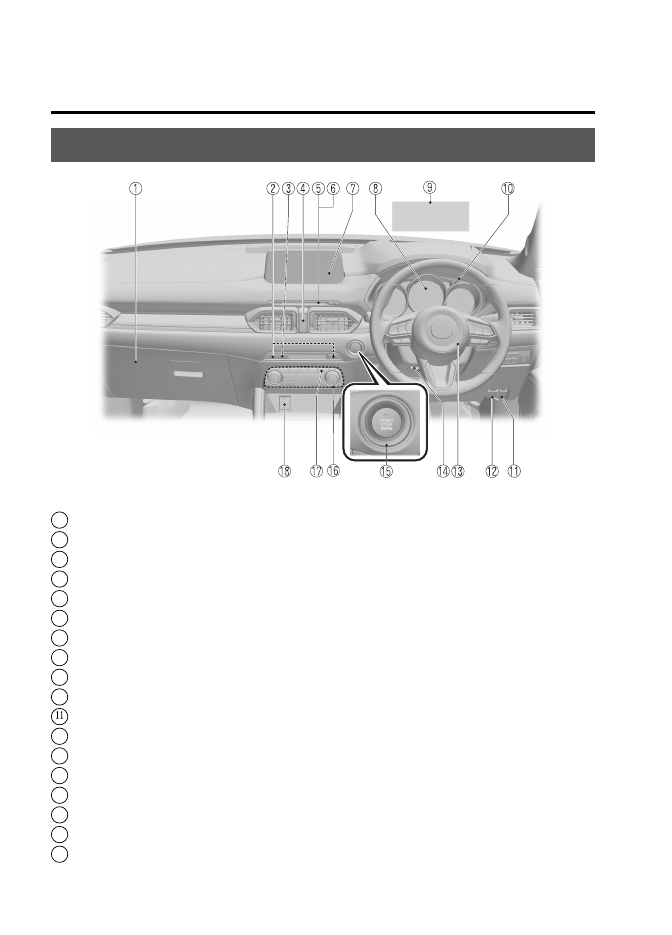

Оборудование салона (вид В)

 1

Перчаточный ящик ................................................................................................................................... стр. 5-162

 2

Выключатели электрических обогревателей сидений .................................................................................стр. 2-7

 3

Выключатель обогревателя рулевого колеса ..............................................................................................стр. 3-40

 4

Выключатель аварийной световой сигнализации .....................................................................................стр. 4-88

 5

CD-проигрыватель .............................................................................................................................стр. 5-30, 5-90

 6

DVD-проигрыватель ...................................................................................................................................стр. 5-94

 7

Аудиосистема......................................................................................................................................стр. 5-22, 5-77

 8

Комбинация приборов ................................................................................................................................стр. 4-24

 9

Активный водительский дисплей ...............................................................................................................стр. 4-44

10

Регулятор подсветки панели приборов ......................................................................................................стр. 4-28



Рукоятка дистанционного отпирания лючка заправочной горловины топливного бака ........................стр. 3-38

12

Рукоятка отпирания капота ........................................................................................................................стр. 6-21

13

Звуковой сигнал ..........................................................................................................................................стр. 4-87

14

Рычаг фиксатора регулируемой рулевой колонки .....................................................................................стр. 3-40

15

Кнопочный выключатель пуска двигателя  .................................................................................................стр. 4-4

16

Панель управления микроклиматом в салоне .............................................................................................стр. 5-4

17

Выключатель электрического обогревателя заднего стекла ......................................................................стр. 4-85

18

Электрическая розетка.............................................................................................................................. стр. 5-157
