Mazda 6 Facelift. Руководство - часть 30

Тормоза



Общие характеристики

•

Тормозная система Модификации Mazda6, в основном, перенесена с предыдущей
модели Mazda6.

•

Добавлены новые размеры тормозных дисков (для 18-дюймовых колёс).

Техническая характеристика

Подвесная

2,7

Макс. Ход

[мм (дюйм.)]

128,5 (5,06)

Тандемный (с датчиком уровня)

Диаметр цилиндра

[мм (дюйм.)]

20,64 (0,813)

Вентилируемый тормозной диск

Диаметр
цилиндра

[мм

(дюймов)]

L8, LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 57,15 (2,250)

L3 (18-дюймовое колесо): 57 (2,2)

Сплошной диск

Диаметр
цилиндра

[мм

(дюймы)]

L8, LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 34,93 (1,375)

L3 (18-дюймовое колесо): 33,96 (1,337)

Вакуумный усилитель, одиночная диафрагма

Диаметр

[мм (дюйм)]

276,1 (10,87)

Устр-в о упр.
тормоз. силой

EBD (Электронное распределение тормозных сил)

Механический контроль двух задних колёс

С центральным рычагом

Тормоз. жидк.

SAE J1703, FMVSS 116 DOT-3 или DOT-4

Задний
тормоз
(дисковый)

Блок томоза
с усилителем

Стояночный
тормоз

Пункт

Педаль
тормоза

Главный
цилиндр

Передний
дисковый
тормоз

Рабочая система

Размеры накладки
(площадь × толщина)

[мм

2

 (дюйм.

2

) × мм (дюйм.)]

Тип

L8 (4SD, 5HB): 4220 (6,75) × 10,0 (0,39)

L8 (WGN), LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 4010 (6,42) × 12,0 (0,47)

L3 (18-дюймовое колесо): 3918 (6,27) × 12,5 (0,49)

L8 (4SD, 5HB): 274 (10,8) × 24,0 (0,945)

L8 (WGN), LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 283 (11,1) × 25,0 (0,984)

L3 (18-дюймовое колесо): 320 (12,6) × 25,0 (0,984)

L8, LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 2820 (4,51) × 8,0 (0,31)

L3 (18-дюймовое колесо): 2195 (3,51) × 9,0 (0,35)

L8, LF, L3 (кроме 18-дюймового колеса),

MZR-CD (RF Turbo): 280 (11,0) × 10,0 (0,39)

L3 (18-дюймовое колесо): 314 (12,4) × 11,0 (0,43)

[мм (дюймы)]

Тип

Тип

Тип

Тип

Размеры тормозного диска
(внешний диаметр ×
толщина)

Передат. отношение педали

Тип

Размеры тормозного диска
(внешний диаметр ×
толщина)

[мм

2

 (дюйм.

2

) × мм (дюйм.)]

[мм

2

 (дюйм.

2

) × мм (дюйм.)]

Размеры накладки
(площадь × толщина)

Тип

Тип




04-1



Тормоза

Передние тормозные диски

•

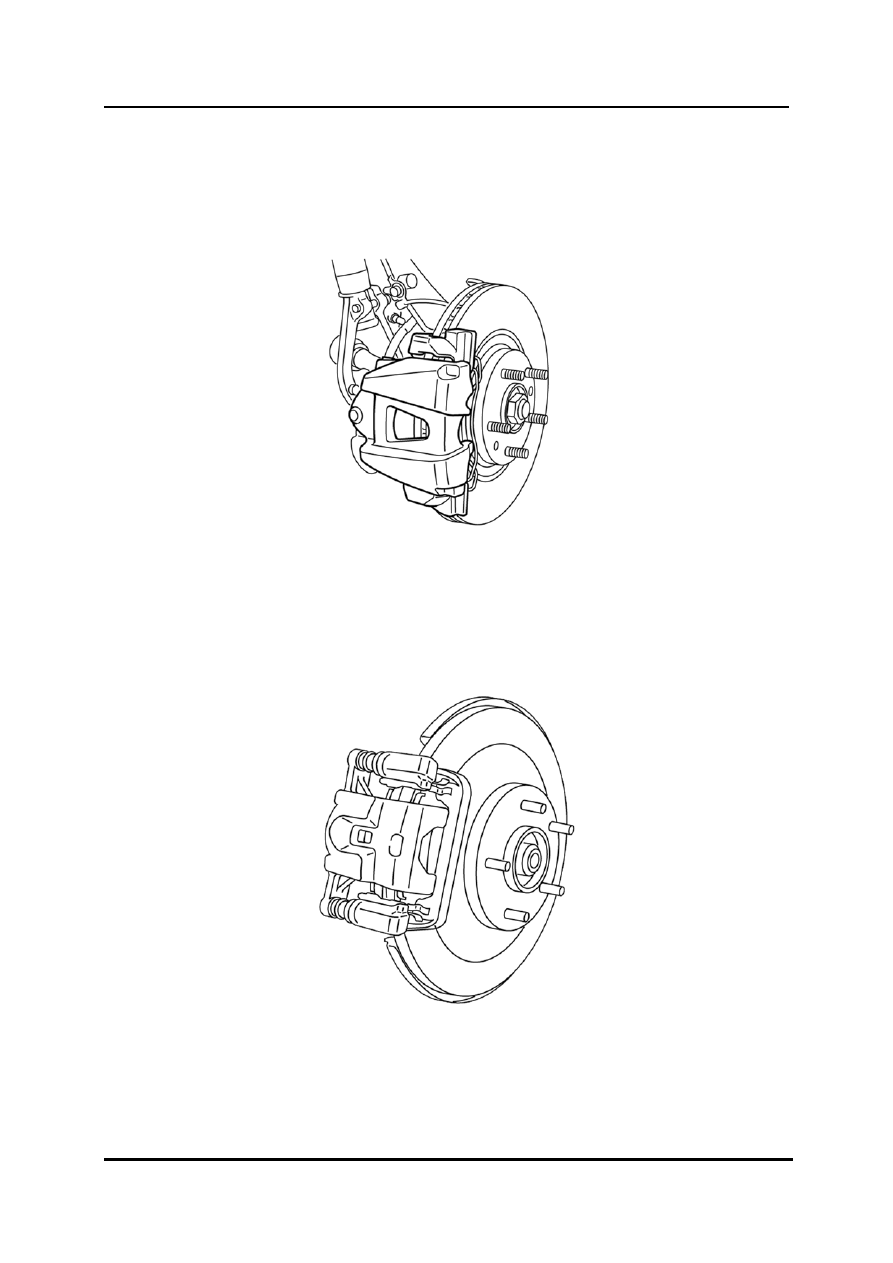

Автомобили с двигателем L3 и 18-дюймовыми колёсами оборудованы передними
тормозными дисками диаметром 320 мм и толщиной 25 мм.








Задние тормозные диски

•

Автомобили с двигателем L3 и 18-дюймовыми колёсами оборудованы задними
тормозными дисками диаметром 314 мм и толщиной 11 мм.








04-2

















05



Коробка передач/

КП в сборе с

ведущим мостом





05 Коробка передач/ КП в сборе с ведущим мостом
