Двигатели

Дизельные двигатели

Датчик положения педали акселератора

•

Введён датчик APP, работающий на основе эффекта Холла. В целях безопасности
датчик APP состоит из двух элементов Холла, встроенных в статор и магнитный
ротор, прикреплённые к педали акселератора.


ПРИМ: Если один датчик Холла отказывает, PCM использует для определения

требования водителя к ускорению. В результате, число оборотов двигателя
ограничивается примерно до 2500 мин

-1

. Если датчик APP отказывает

полностью, число оборотов двигателя ограничивается до 1500 мин

-1

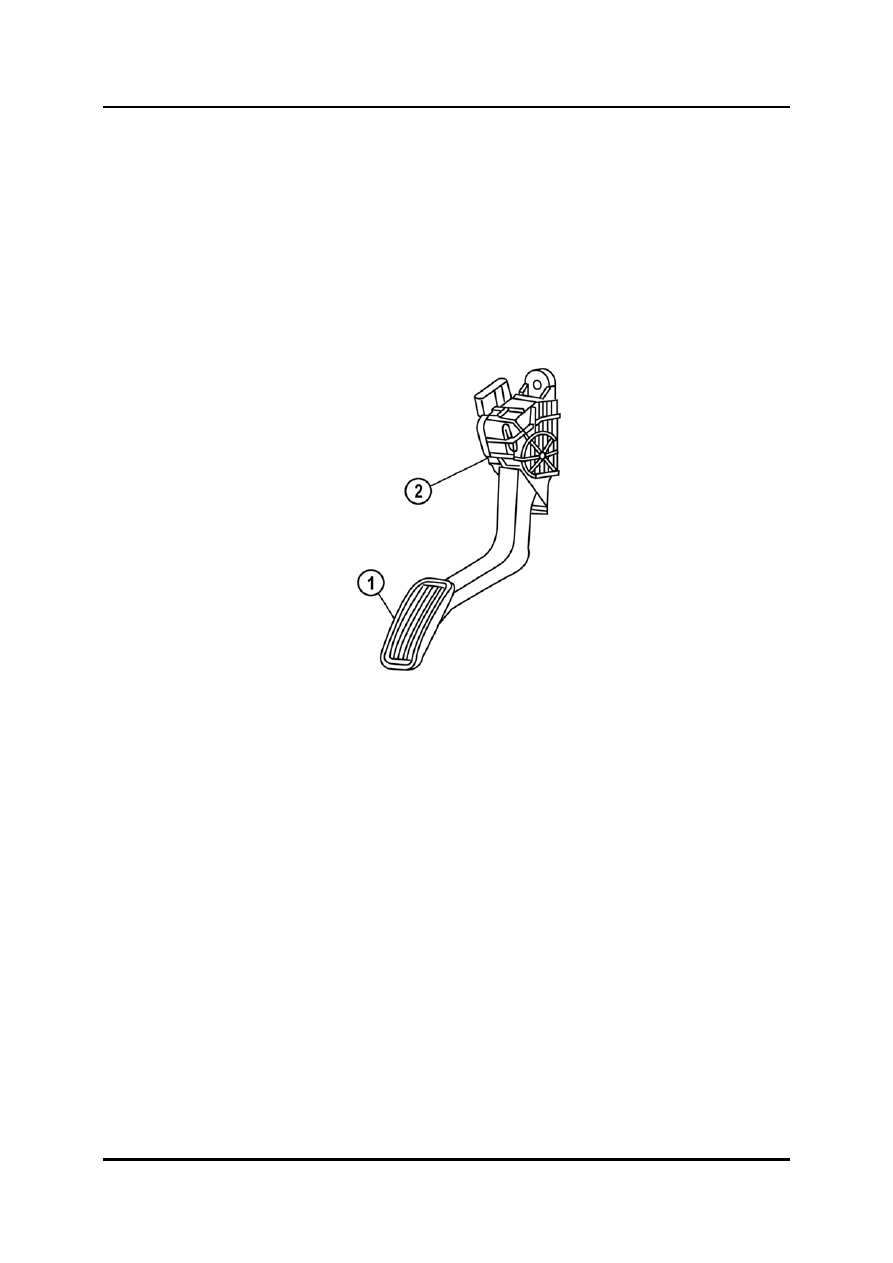

M5_01056



Педаль акселератора 2

Датчик APP



01-89

Дизельные двигатели

Двигатели

•

Когда магнитный ротор вращается, в элементах Холла генерируется напряжение.
Поскольку напряжение Холла очень низкое, оно усиливается и подаётся в PCM.

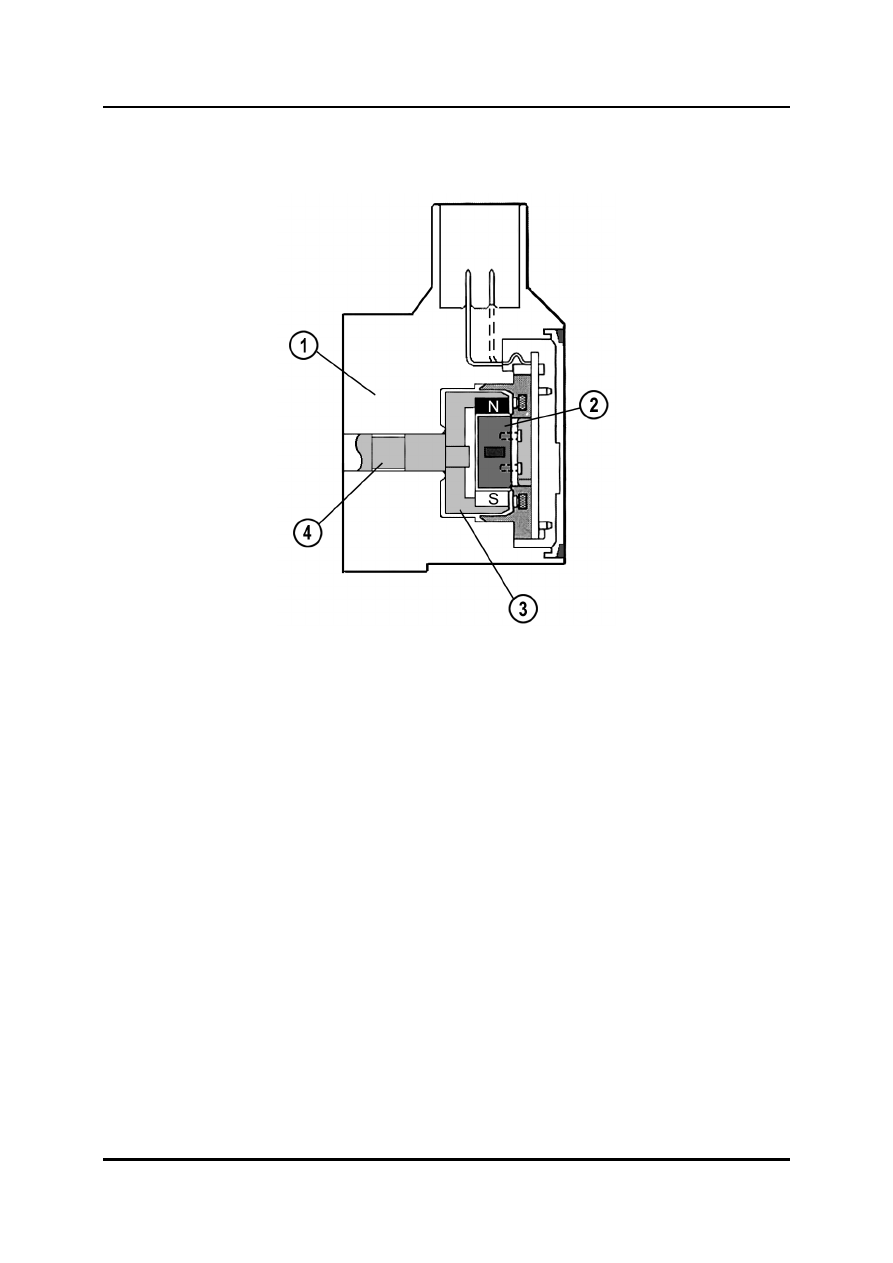

M5_01057



Корпус датчика 3

Магнитный ротор

Статор с элементами на эффекте Холла 4 Вал



01-90

Двигатели

Дизельные двигатели

•

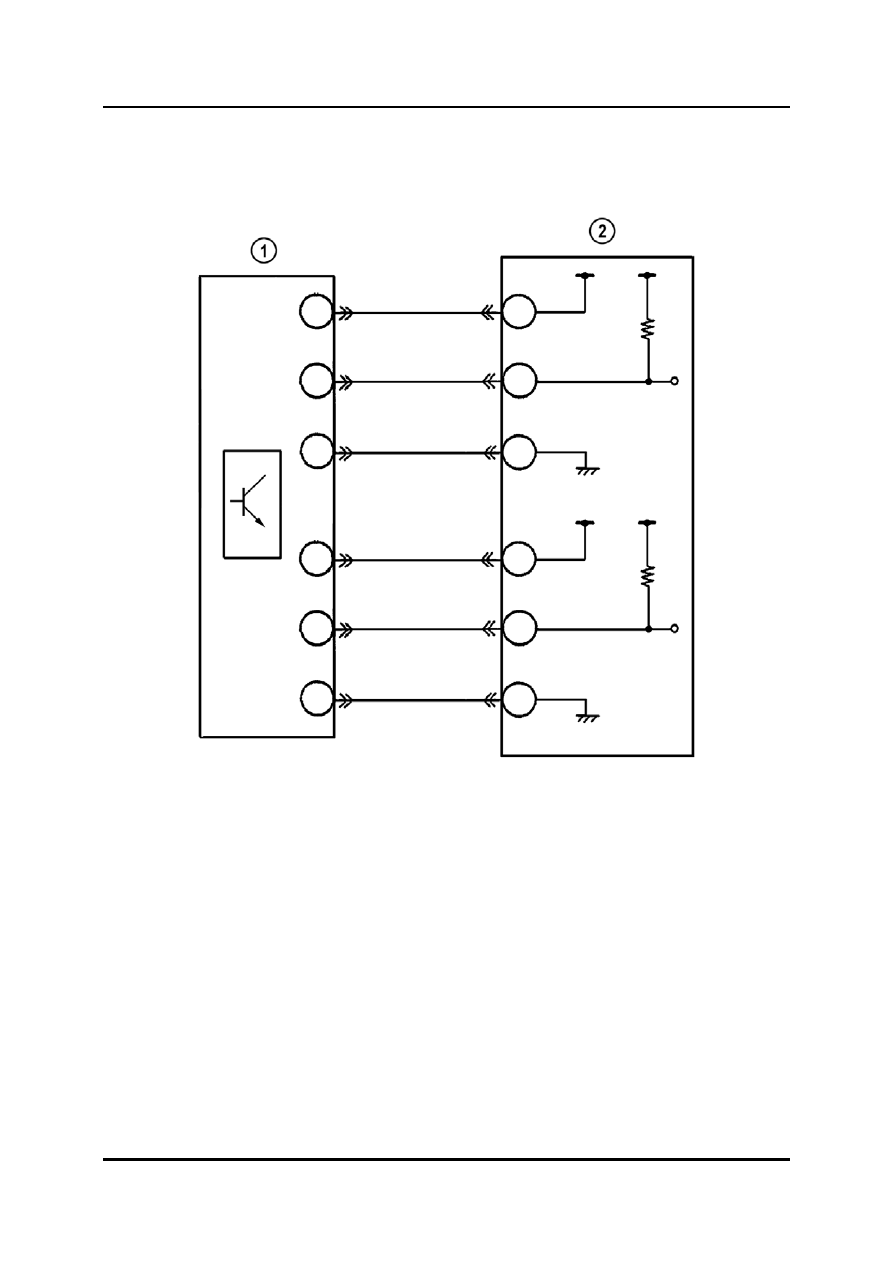

Каждый датчик Холла выдаёт в PCM аналоговый сигнал напряжением от 0 до 5 В.
Чтобы обеспечить определение отказа между двумя сигналами имеется сдвиг по
напряжению величиной 0,5 В.







Датчик APP

PCM



01-91

Дизельные двигатели

Двигатели

Датчик давления системы рулевого привода с усилителем

•

Введён датчик PSP, расположенный на масляном насосе системы рулевого
привода с усилителем. Если давление масла в системе рулевого привода с
усилителем превышает заданное значение, датчик закрывается и подаёт в PCM
сигнал напряжением 0 В.

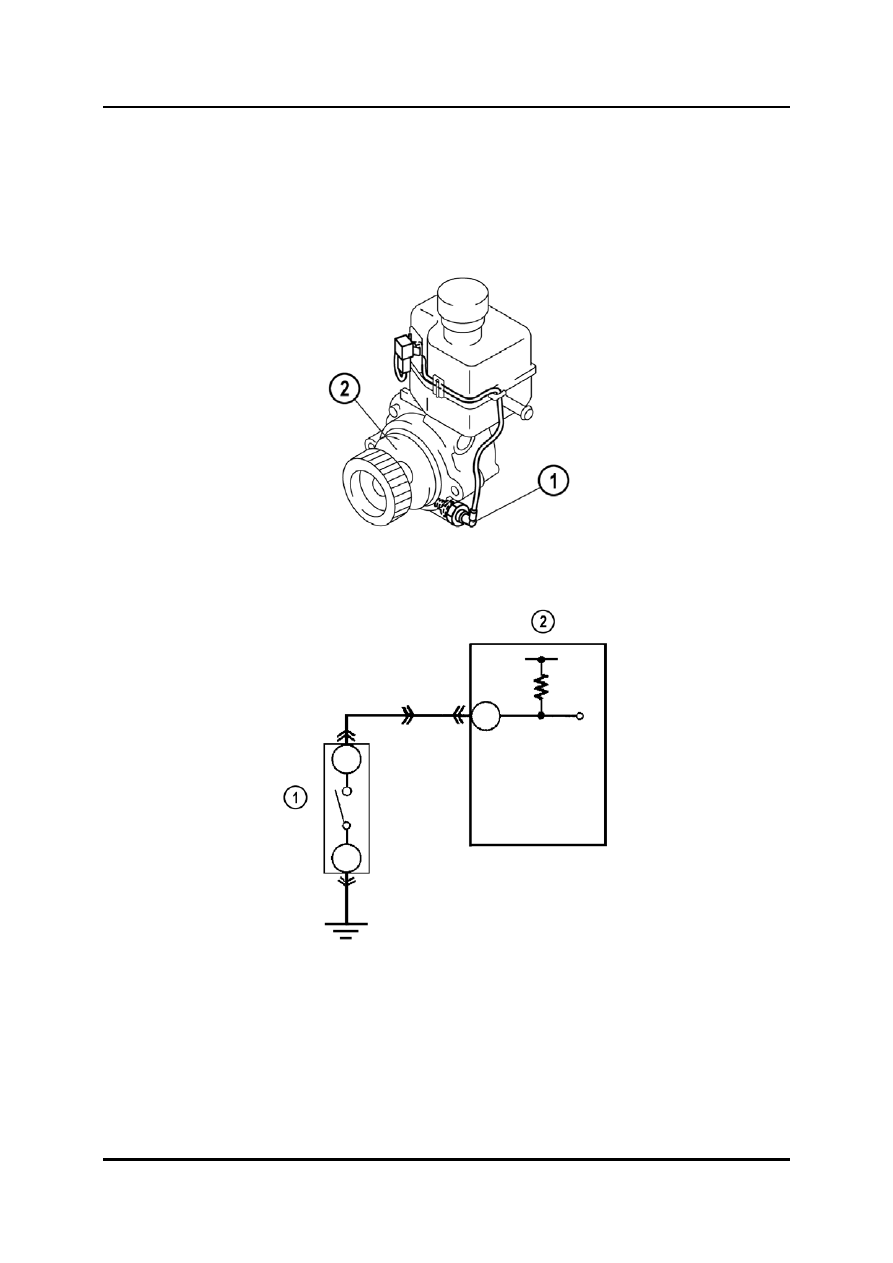

M5_01065



Датчик PSP

Масляный насос системы рулевого привода с усилителем







Датчик PSP

PCM



01-92
