Mazda 6 Facelift. Руководство - часть 3

Двигатели

Бензиновые двигатели

Механика



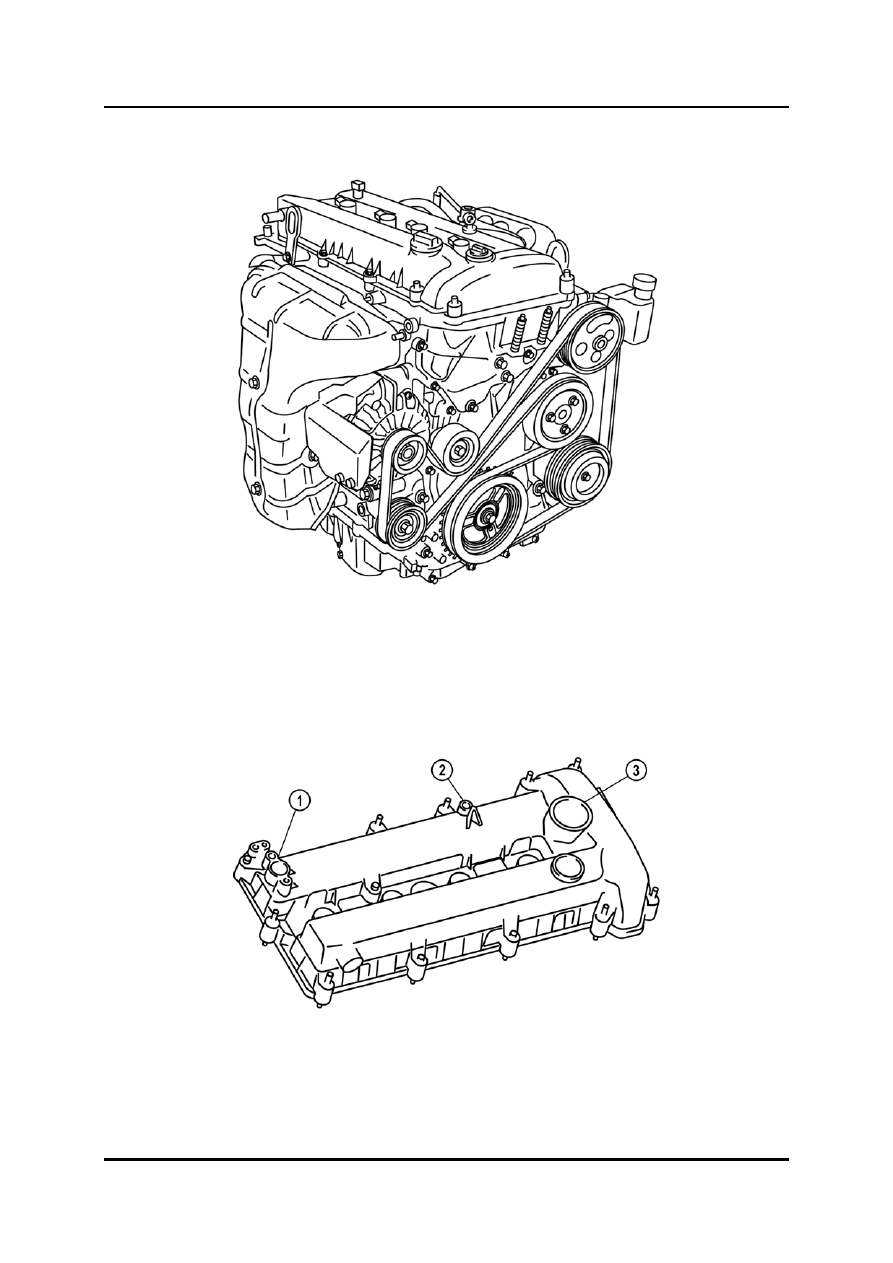

Крышка головки блока цилиндров

•

Крышка головки блока цилиндров сделана из пластика. В двигателях LF и L3
предусмотрено отверстие для установки OCV (Oil Control Valve = клапан
управления подачей масла).

•

Крышка головки блока цилиндров снабжена отверстием для введения щупа.







1

Деталь крепления датчика CMP

2

Отверстие для введения щупа



(Camshaft Position = положение

3

Отверстие для крепления OCV (LF, L3)



распределительного вала)





01-1

Бензиновые двигатели

Двигатели

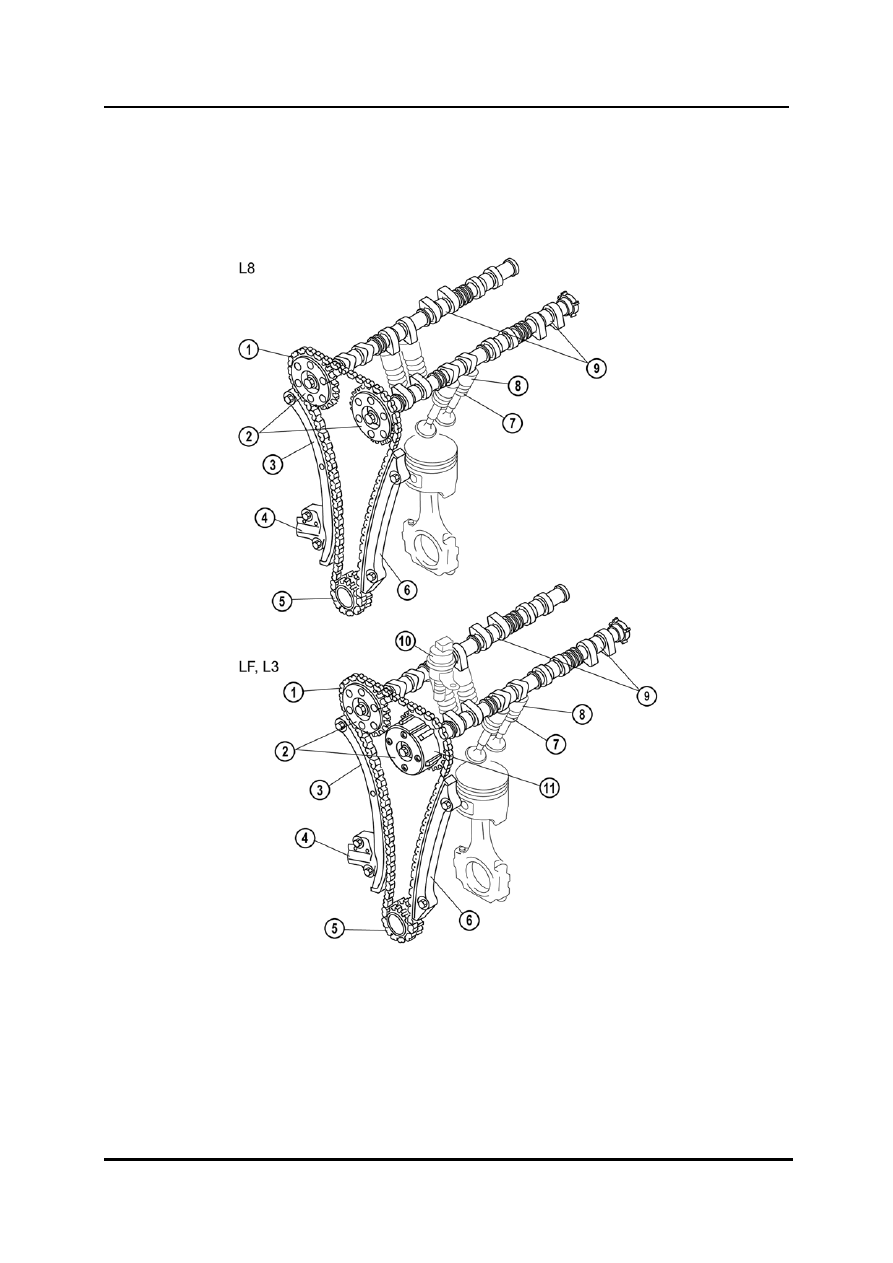

Клапанный механизм

•

В двигатель LF перенесена регулируемая система синхронизации клапанов
двигателя L3.

•

Во всех двигателях для датчика CMP на впускном распределительном валу
используется кольцо датчика с 6 опорными кулачками.





1

Цепь привода газораспределительного

7

Клапан в сборе



механизма 8

Толкатель

2

Звёздочка распределительного вала 9

Распределительные валы

3

Рычаг натяжителя 10

OCV



4

Натяжитель цепи 11

Регулируемый привод

5

Звёздочка коленчатого вала



газораспределительного механизма

6

Направляющая цепи





01-2

Двигатели

Бензиновые двигатели

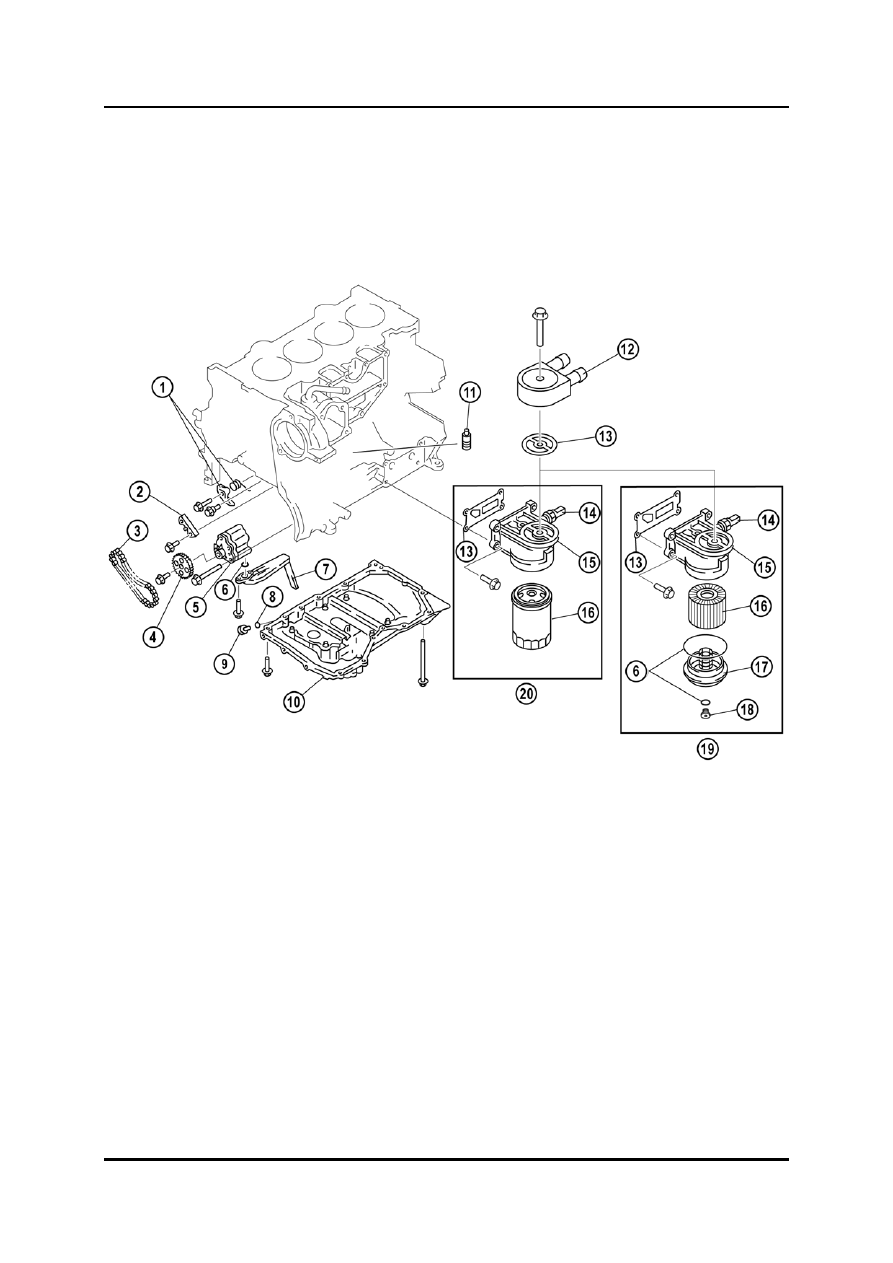

Система смазки

•

Система смазки перенесена из двигателей предыдущих моделей. В зависимости
от спецификации возможны как навинчиваемые, так и патронные фильтры.

•

Масляный радиатор теперь устанавливается как в двигателе L3, так и в двигателе
LF.









1

Натяжитель цепи масляного насоса 12

Масляный радиатор (LF, L3)

2

Направляющая цепи масляного насоса 13  Прокладка

3

Цепь масляного насоса 14

Датчик давления масла

4

Звёздочка масляного насоса 15

Переходник для масляного фильтра

5

Масляный насос 16

Масляный фильтр

6

Кольцо круглого сечения 17

Крышка масляного фильтра

7

Масляный фильтр грубой очистки 18

Пробка отверстия для слива масла из

8

Шайба



фильтра

9

Сливная пробка поддона картера 19

Масляный фильтр патронного типа

10

Поддон картера 20

Навинчиваемый масляный фильтр

11

Масляный клапан форсуночного типа







01-3

Бензиновые двигатели

Двигатели

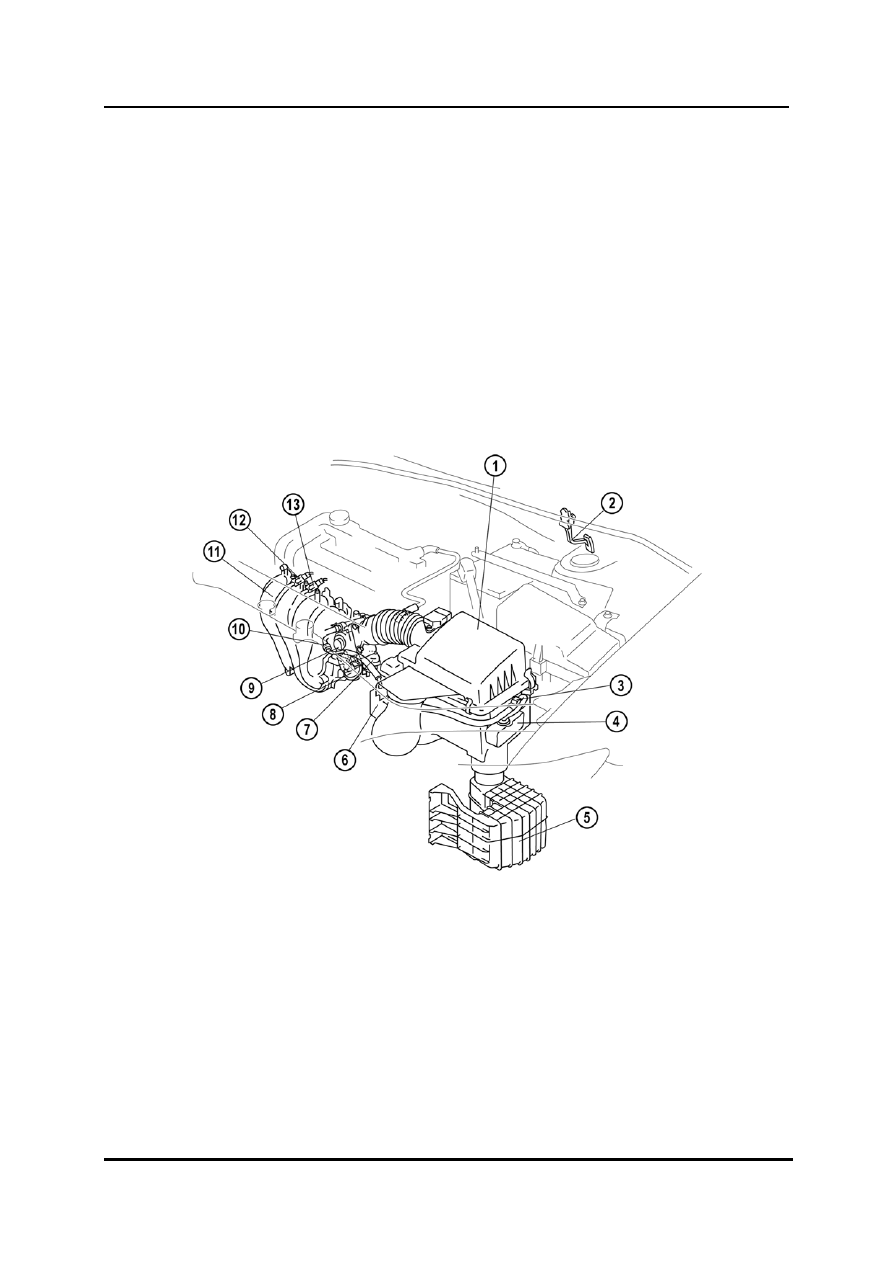

Система всасывания воздуха

•

Система всасывания воздуха, в основном, перенесена из двигателей предыдущих
моделей. Она состоит из:

–

VTCS (Variable Tumble Control System = регулируемая система управления
подачей дополнительного воздуха) (L8, LF, L3)

–

VIS (Variable Intake-air System = регулируемая система всасывания воздуха)
(LF, L3)

–

VAD (Variable Air Duct = регулируемый воздуховод) (L3)

•

Теперь во всех двигателях применяется электронное управление дроссельной
заслонкой.

•

В двигатель LF перенесена система VIS двигателя L3.







1

Воздушный фильтр 8

Привод запорного клапана VIS

2

Педаль акселератора

(LF,

L3)

3

Электромагнитный клапан VAD (L3)

9

Корпус дроссельной заслонки

4

Запорный клапан VAD (L3)

10

Обратный клапан VAD (L3)

5

Объёмный резонатор 11

Впускной коллектор

6

Вакуумная камера VAD (L3)

12

Электромагнитн. клапан VIS (LF, L3)

7

Привод запорного клапана VTCS

13

Электромагнитный клапан VTCS



01-4
