Предохранители

Электрическая система Вашего
автомобиля защищена
предохранителями.

Если какие-то лампы, приборы или
дополнительное оборудование не
работает, проверьте
соответствующие предохранители.
Если предохранитель сгорел,
внутренняя его нить будет
расплавлена.

Если предохранитель снова
перегорит, прекратите пользование
данной системой и обратитесь в
сервисный центр Mazda как можно
скорее.

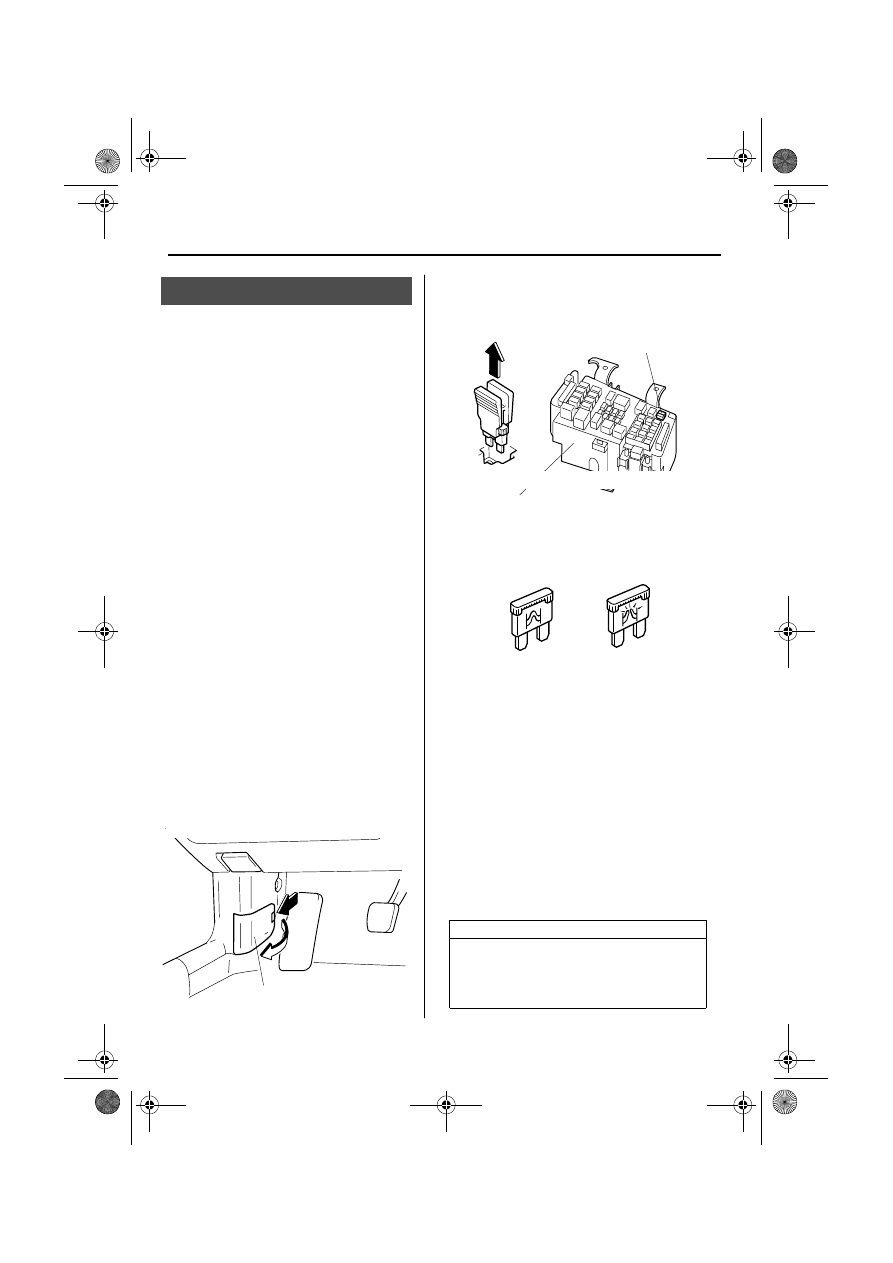

Замена предохранителей

Если какая-то электросистема не
работает, проверьте сначала блок
предохранителей с левой стороны
автомобиля.

1. Выключите зажигание и все
приборы.

2. Откройте крышку коробки
предохранителей.








крышка коробки предохранителей



Обслуживание и уход

Обслуживание автомобиля владельцем

3. Выньте прямо предохранитель с
помощью держателя, прикрепленного к
панели.



                     Держатель предохранителя







Бокс в отсеке двигателя для



4. Проверьте наличие перегоревшего
предохранителя и замените новым.





 Нормальный                  Сгоревший


5. Вставьте новый предохранитель
такого же типа. Убедитесь, чтобы он
сидел плотно. Если у Вас это не
получилось, обратитесь в сервисный
центр Mazda.
Если у Вас нет запасных
предохранителей, Вы можете
воспользоваться одним из подобных из
сети, которая не является важной для
работы автомобиля в данный момент,
например РЕЗЕРВАНАЯ цепь.


ВНИМАНИЕ

Всегда заменяйте предохранителем
только одного типа. В противном
случае это может повредить
электросистему автомобиля.





предохранителей






















































8-47

---





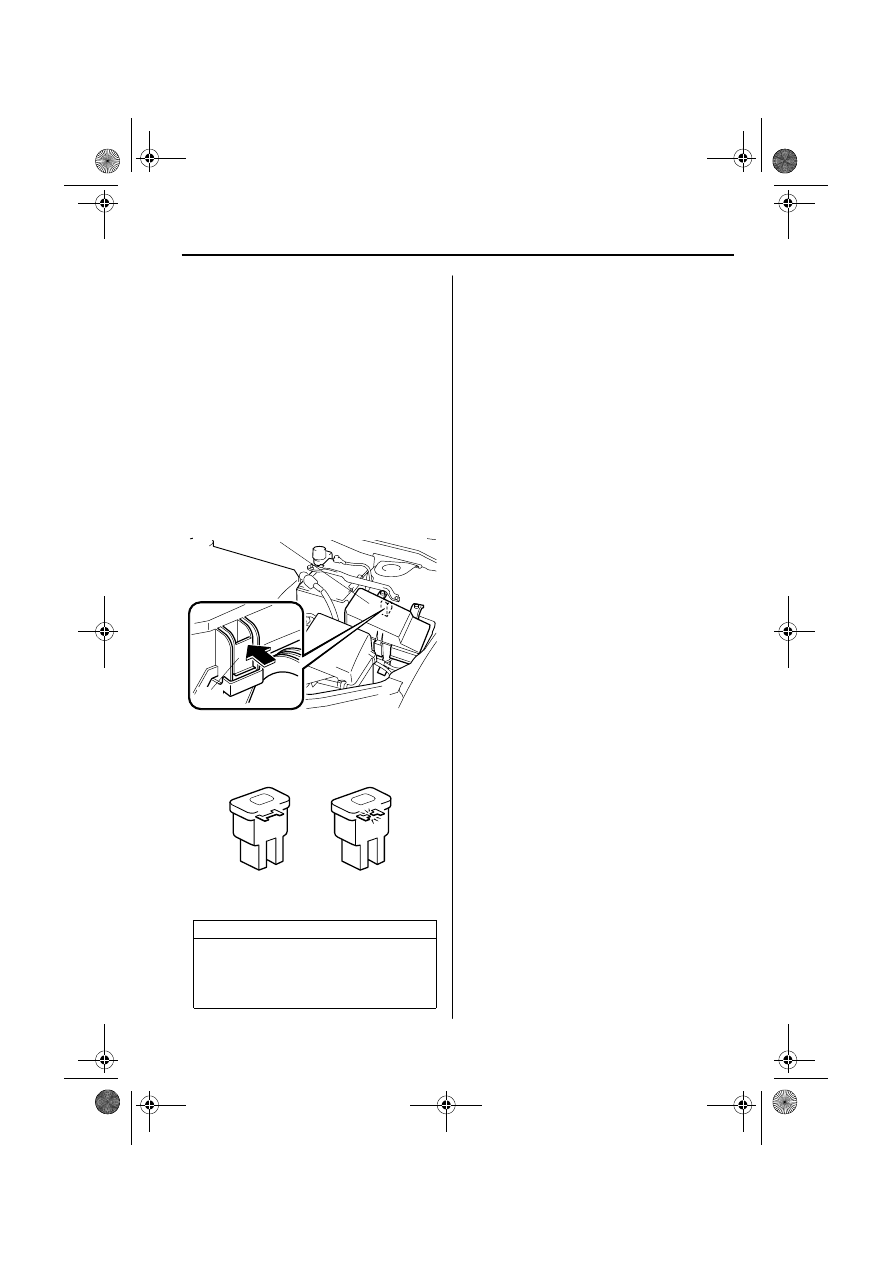

Если не горят фары или другие
электроприборы, а предохранители
в салоне в порядке, проверьте блок
предохранителей под капотом. Если
предохранитель перегорел,
замените его. Следуйте
следующему порядку:

1. Выключите зажигание и все
электроприборы и переключатели.

2. Снимите крышку блока
предохранителей.



     Крышка блока предохранителей

Ушко


3. Если предохранитель перегорел,
замените его другим, но
обязательно такого же типа.

Нормальный                   Сгоревший



ПРИМЕЧАНИЕ
Чтобы сменить ГЛАВНЫЙ
предохранитель, свяжитесь с
официальным дилером Mazda (стр.
8-48).



Обслуживание и уход

Обслуживание автомобиля владельцем




























































---

8-48



ОПИСАНИЕ

ТИП

ЗАЩИЩАЕМЫЙ КОМПОНЕНТ

1 SPARE

20A

–

2 SPARE

15A

–

3 SPARE

10A

–

4 –

–

–

5 (GLOW

SIG) 5A

–

6 INJ

15A

Инжектор

7 ENG

BAR 10A Датчик                 воздуха, регулирующий клапан

системы рециркуляции выхлопных газов

8 (ENG

BAR2) 15A

Датчик кислорода

9 HEAD

LR  15A

Передняя фара ближнего света (правая)

10 HEAD

LL

15A

Передняя фара ближнего света (левая)

11 HEAD

HL

10A

Передняя фара дальнего света (левая)

12 HEAD

HR

10A

Передняя фара дальнего света (правая)

13 –

–

–

14 HAZARD

10A

Указатели поворотов

15 STOP

15A

Стоп-сигнал/задние огни

16

ENG + B

10A

Блок управления двигателем, блок управления

17 –

–

–

18 FUEL

PUMP  20A

Топливный насос



Обслуживание и уход

Обслуживание автомобиля владельцем

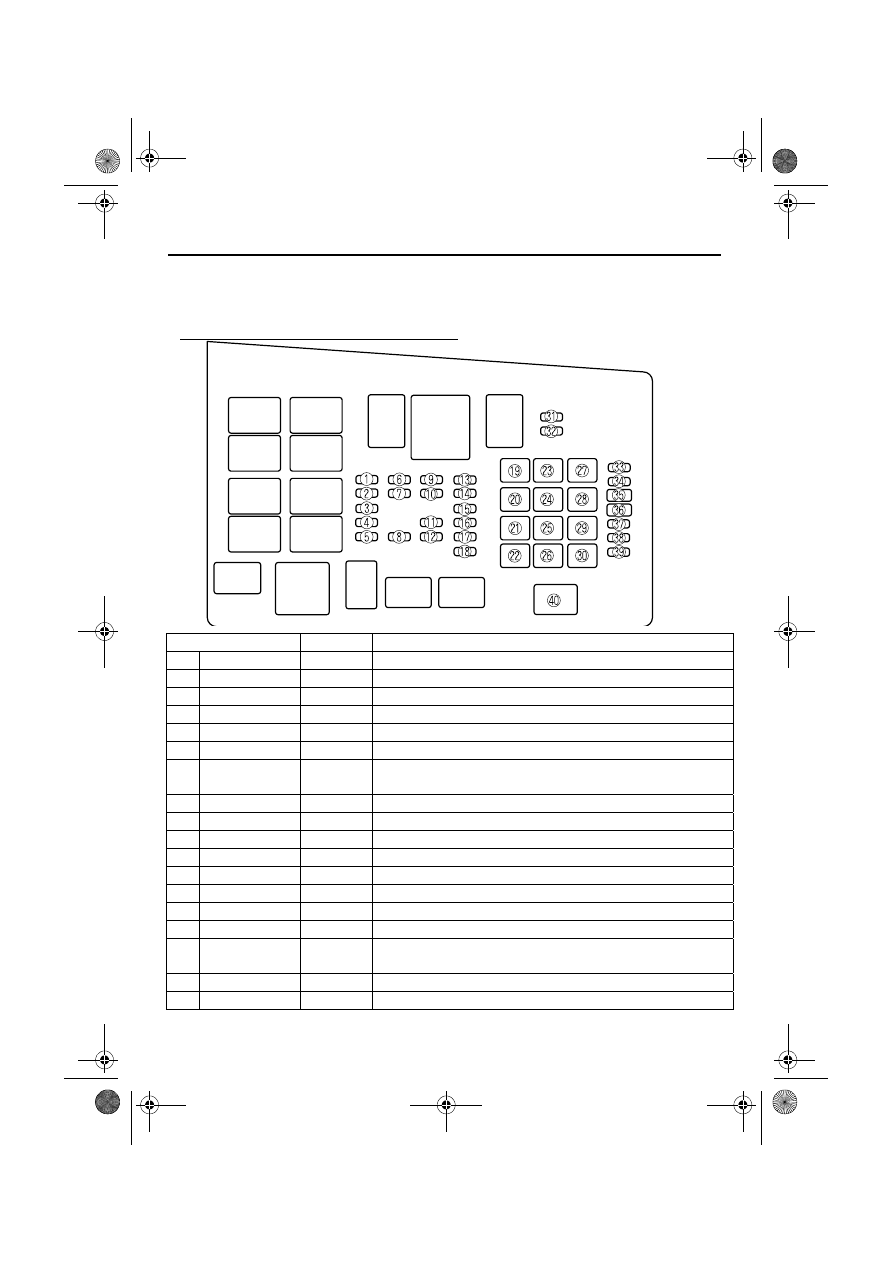

Описание панели предохранителей



Блок предохранителей (отсек двигателя)





потока



трансмиссии(АКП)
























































8-49

---





ОПИСАНИЕ

ТИП

ЗАЩИЩАЕМЫЙ КОМПОНЕНТ

19 IG

KEY1

40A

Очиститель и омыватель лобового стекла,

, прикуриватель

20 –

–

–

21 –

–

–

22 (GLOW)

40A

–

23 IG

KEY2

30A

Лампа заднего хода, контрольный блок
обогревателя

24 BLOWER

40A

Мотор нагнетательного вентилятора

25 BTN

40A

Верхнее освещение, центральный замок дверей

26 (HEATER)

20A

–

27 DEFOG

40A

Обогреватель заднего окна

28 (ABS)

60A

ABS

29 (AD

FAN)

10A

Вентилятор

30 FAN

10A

Вентилятор

31 TAIL

10A

Стоп-сигнал/задние фонари, освещение
номерного знака, стояночные огни

32 ILLUMI

10A

Освещение панели приборов

33 (MAG)

10A

Магнит муфты сцепления

34 (AUDIO)

10A

Аудио система

35 (P.SEAT)

10A

Электрическое управление сидением

36 –

–

–

37 (SEAT

DEICER)

10A –

38 (H/CLEAN)  10A

Очиститель фар

39 (FOG)

10A

Передние противотуманные лампы

40 MAIN

10A

Для защиты всех систем





Обслуживание и уход

Обслуживание автомобиля владельцем





блок управления двигателя
