8-36

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

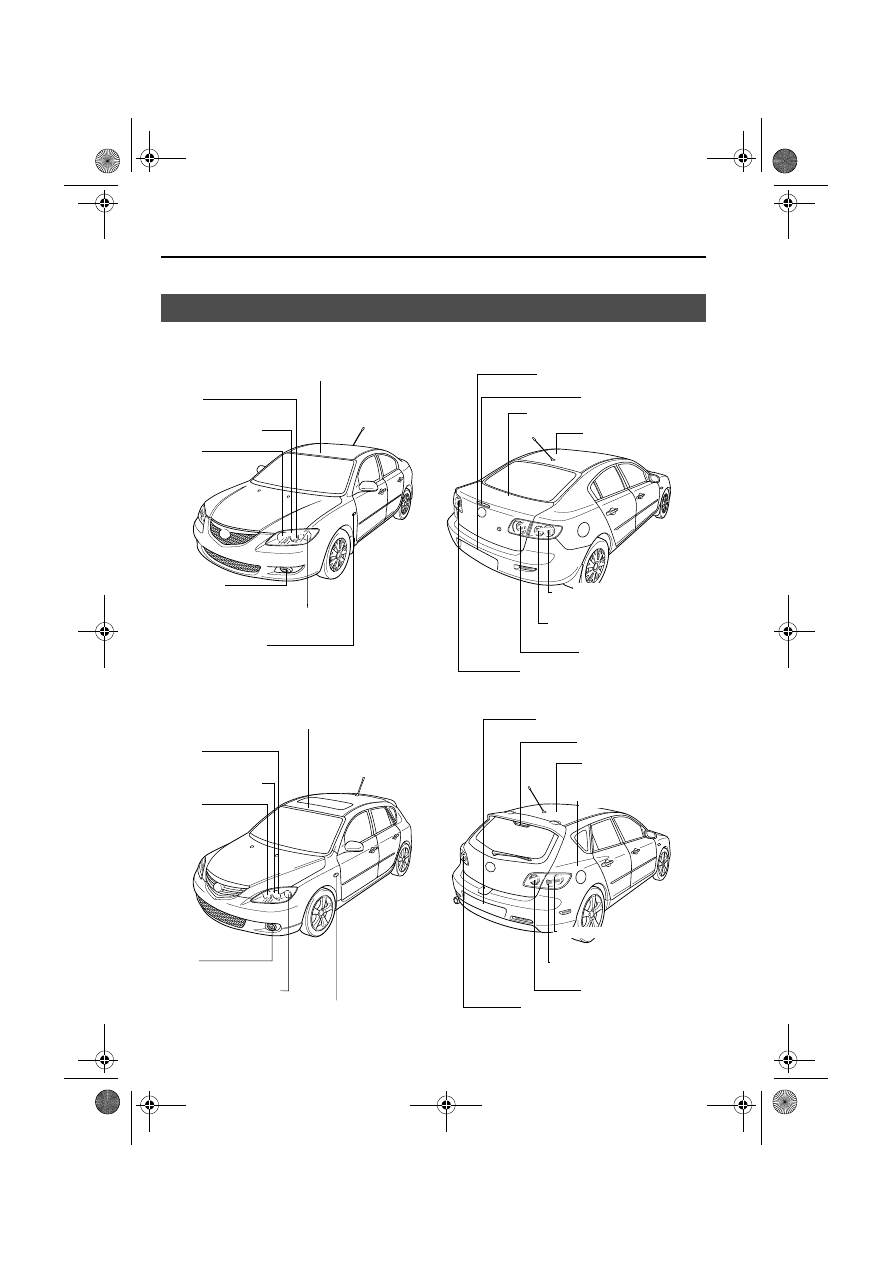

Электрические лампы

Боковые фонари
указателя поворота

Передние фонари указателя
поворота

Задние фонари указателя

поворота

Освещение номерного знака

Верхнее освещение/дополнительные
светильники (спереди)

Габаритные огни

Фары
(ближнего света)

Фары
(дальнего света)

Передние
противотуманные фары

Стоп-сигналы/габаритные

задние фонари

Фонарь заднего хода

Верхний стоп-сигнал

Фонарь освещения багажника

Задняя противотуманная фара

Седан

Хэтчбэк

Верхнее освещение

(задняя часть)

Верхнее освещение/дополнительные
светильники (спереди)

Габаритные огни

Фары
(ближнего света)

Фары
(дальнего света)

Боковые фонари указателя поворота

Передние фонари
указателя поворота

Передние
противотуманные
фары

Освещение номерного знака

Верхний стоп-сигнал

Светильник багажного

отсека

Верхнее освещение

(задняя часть)

Задние фонари указателя

поворота

Стоп-сигналы/габаритные

задние фонари

Фонарь заднего хода

Задняя противотуманная фара

*Некоторые модели.

8-37

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

В фарах и противотуманных фарах
Вашего автомобиля “Mazda” установлены
сменные галогеновые лампы.

▼ Замена ламп габаритных

огней

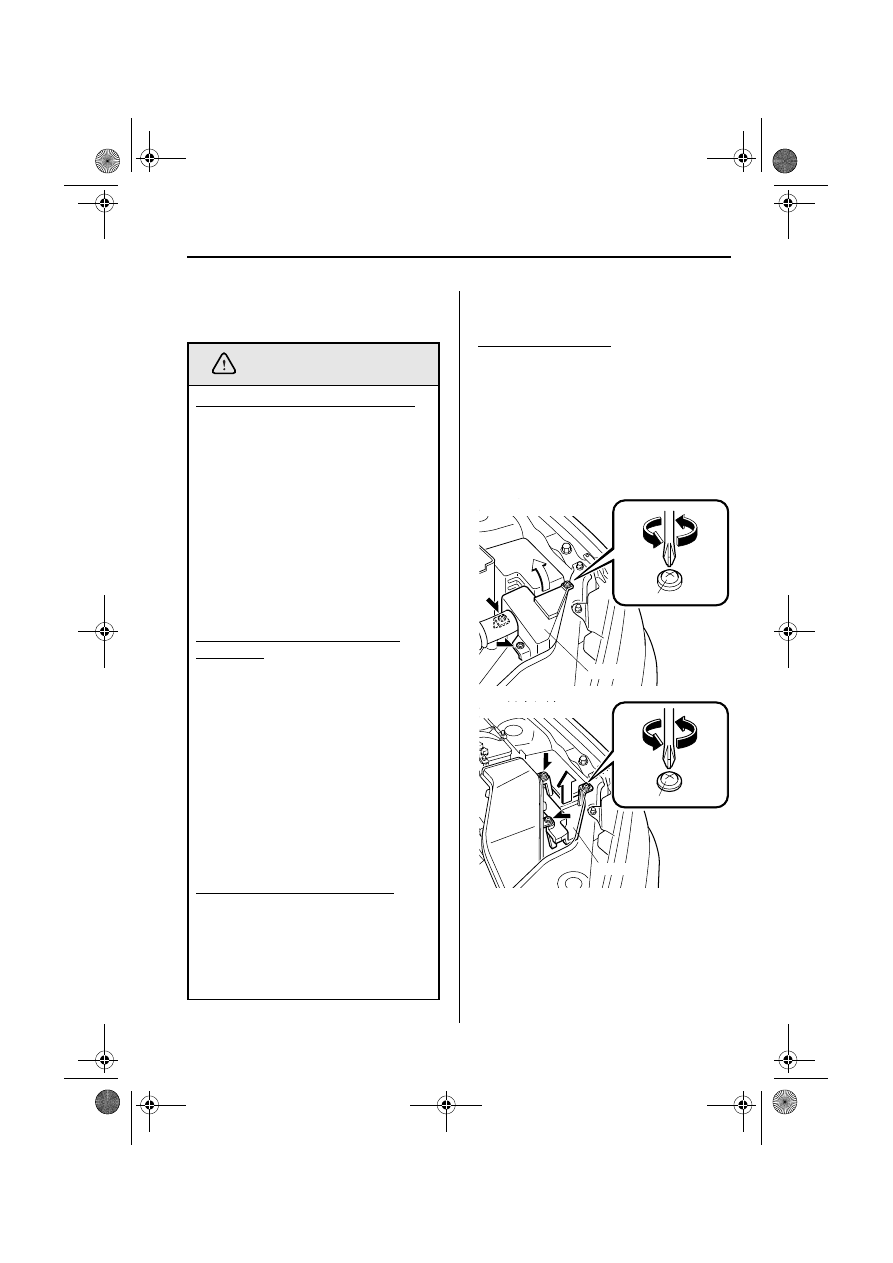

Замена лампы фары

1. Убедитесь, что ключ зажигания

выключен, и отключен переключатель
фар.

2. Поднимите капот.

3. Если имеется крышка, выполните

следующую процедуру при замене
лампы левой фары. Поверните винты
против часовой стрелки, снимите их и
крышку.

4. Найдите лампы дальнего и ближнего

света в задней части блока фары.
Лампа с внешней стороны является
лампой ближнего света, а лампа с
внутренней стороны - лампой дальнего
света. (страница 8-36)

Замена ксеноновых ламп фар:

Производить замену ксеноновых
ламп самостоятельно опасно.
Поскольку для ксеноновых ламп
требуется высокое напряжение, Вы
можете получить поражение
электрическим током при
неправильном обращении с
лампами. Не производите замену
ксеноновых ламп самостоятельно.
Если необходимо произвести
замену, проконсультируйтесь у
квалифицированного мастера по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Обращение с галогеновыми
лампами:

Когда галогеновая лампа
разбивается, она опасна. В таких
лампах имеется газ под давлением.
Если ее разбить, она взорвется и
приведет к серьезным травмам из-
за испаряющегося газа.
Если стеклянную часть коснуться
руками, масло, выделяемое телом,
может привести к перегреву лампы,
и она взорвется при включении.
Никогда не касайтесь стеклянной
части лампы руками, и всегда
защищайте глаза при обращении с
галогеновыми лампами или при
работе с ними.

Дети и галогеновые лампы:

Играть с галогеновой лампой
опасно. Если уронить галогеновую
лампу или разбить ее другим
способом, можно получить
серьезные травмы.
Всегда держите галогеновые
лампы вдали от детей.

ПРЕДУПРЕЖДЕНИЕ

Крышка

Винт

Двигатель ZJ и Z6

Винт

Двигатель LF

Крышка

8-38

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

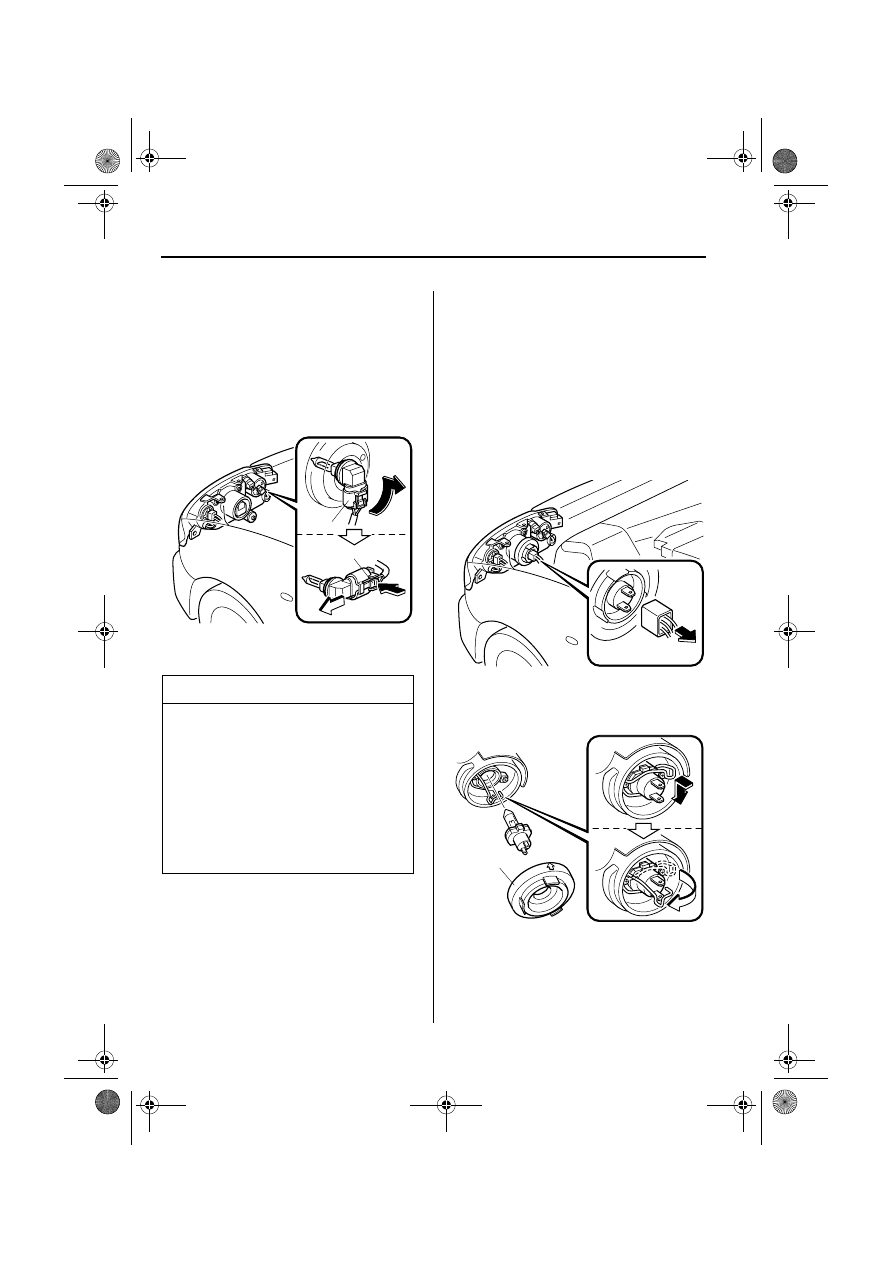

Лампа дальнего света

1. Поверните узел патрона и лампы

против часовой стрелки и снимите его.
Осторожно извлеките лампу фары из
патрона в отражателе, осторожно
вытянув ее назад из патрона.

2. Отсоедините лампу от электрического

разъема, нажав пальцем на выступ
разъема и потянув лампу вверх.

3. Установите новую лампу в порядке,

обратном снятию.

Лампа ближнего света

(Ксеноновая лампа)



Вы не можете произвести замену ламп
ближнего света самостоятельно.
Лампы должен заменять
квалифицированный мастер по ремонту,
рекомендуем обратиться в
авторизованную ремонтную мастерскую
компании “Mazda”.

(Галогеновые лампы)

1. Снимите электрический разъем с

лампы, потянув его назад.

2. Вытащите уплотнительную крышку.

3. Снимите пружину, удерживающую

лампу.

4. Поверните удерживающую пружину и

освободите лампу фары.

ПРИМЕЧАНИЕ

• Для замены лампы обратитесь к

квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

• Используйте защитную крышку и

картонную коробку для
заменяемой лампы, чтобы
незамедлительно выбросить
старую лампу, убрав ее подальше
от детей.

Язычок

Гнездо

Уплотнительная
крышка

8-39

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

5. Осторожно извлеките фару лампы из

патрона, потянув ее прямо назад.

6. Замените лампу.

7. Установите новую лампу в порядке,

обратном снятию.

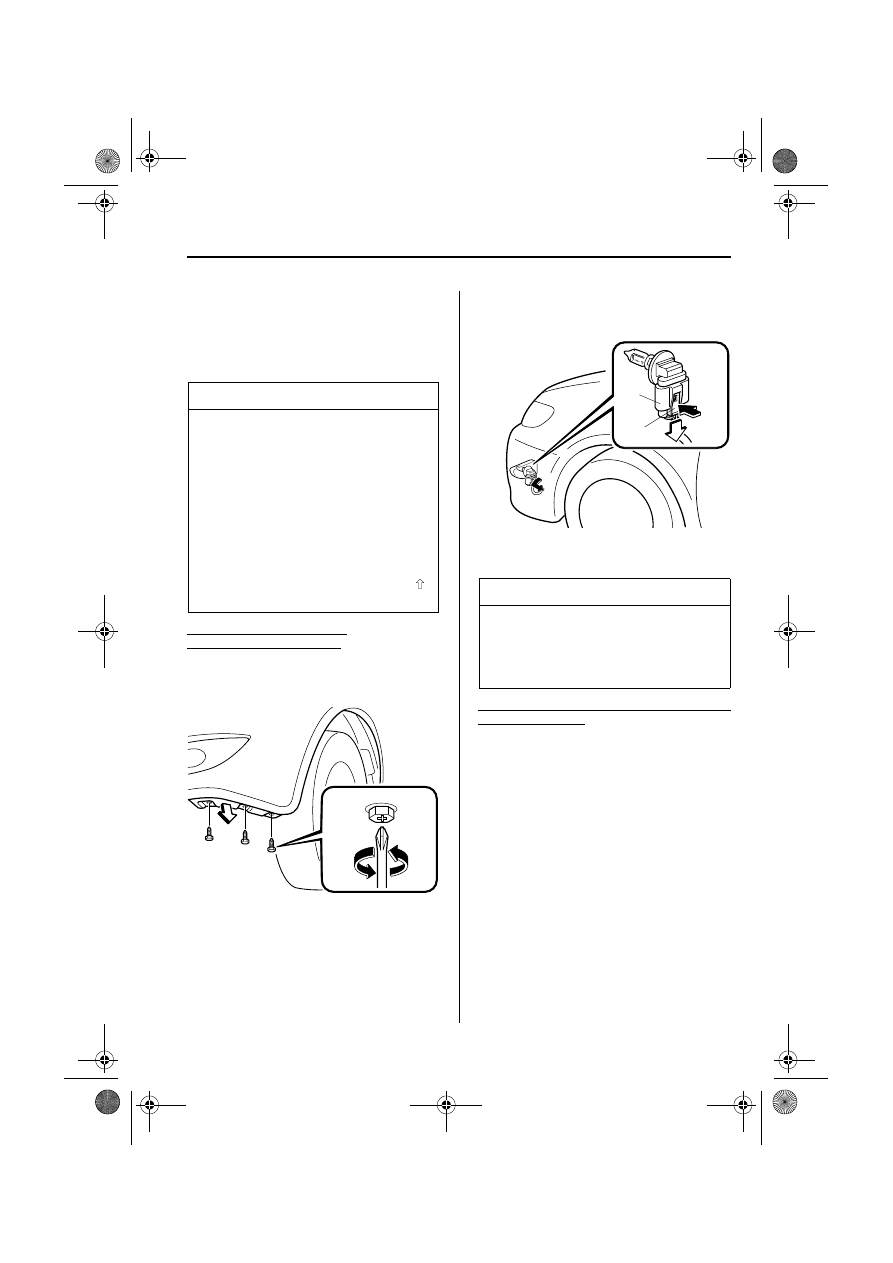

Замена передней лампы
противотуманной фары

1. Поверните винт против часовой

стрелки и снимите его и частично
отодвиньте брызговик.

2. Поверните узел патрона и лампы

против часовой стрелки и снимите его.
Осторожно извлеките лампу
противотуманной фары из патрона в
отражателе, осторожно вытянув ее
назад из патрона.

3. Отсоедините лампу от электрического

разъема, нажав пальцем на выступ
разъема и потянув лампу вверх.

4. Установите новую лампу в порядке,

обратном снятию.

Передние фонари указателя поворота,
габаритные огни

По причине сложности процедуры и
трудности ее выполнения лампы должен
заменять квалифицированный мастер по
ремонту, рекомендуем обратиться в
авторизованную ремонтную мастерскую
компании “Mazda”.

ПРИМЕЧАНИЕ

• Для замены лампы обратитесь к

квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

• Используйте защитную крышку и

картонную коробку для заменяемой
лампы, чтобы незамедлительно
выбросить старую лампу, убрав ее
подальше от детей.

• При установке уплотнительной

крышки на место, убедитесь, что
находится сверху.

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Гнездо

Язычок

*Некоторые модели.
