Mazda 3 (2003+). Проверка управляющего переключателя освещения на панели приборов
7.6.14. Проверка управляющего переключателя освещения на панели приборов
Измерьте напряжение на всех выводах (кроме вывода D).
Если напряжение отличается от указанного в таблице 7.8,
проверьте указанные в графе < Проверяемые элементы> элементы и
соответствующие жгуты проводов.
Отсоедините разъем управляющего переключателя освещения на панели
приборов.
Убедитесь в том, что целостность цепи на выводе D соответствует
указанной в таблице напряжений
на выводах.
Если напряжение отличается от указанного в таблице 7.8,
проверьте указанные в графе <Проверяемые элементы> элементы и
соответствующие жгуты проводов.
|
|

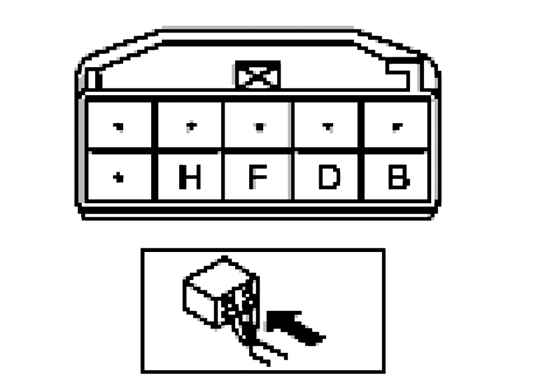

Рис. 7.98.
Диагностический разъем управляющего переключателя
освещения на панели приборов
|
Если система не работает должным образом даже при условии исправности
элементов или соответствующих жгутов проводов, замените управляющий
переключатель освещения на панели приборов.
Проверка выводов H.
|
|
Рис. 7.99.
Схема проверки управляющего переключателя освещения на
панели приборов
|
Проверьте форму сигнала на выводах управляющего переключателя освещения
на панели приборов H с помощью тестера (рис. 7.99).
Поверните выключатель света в положение TNS или ON.
Убедитесь в том, что сопротивление плавно изменяется при превращении
управляющего переключателя освещения на панели приборов от положения
максимальной яркости до положения миниммальной яркости.
