Mazda 3 (2003+). Снятие и установка ступицы переднего колеса










ВНИМАНИЕ
Операции по ремонту ступицы и поворотного кулака левого и правого передних колес – одинаковы.





Снятие



3.4.4.2 Снятие Mazda 3

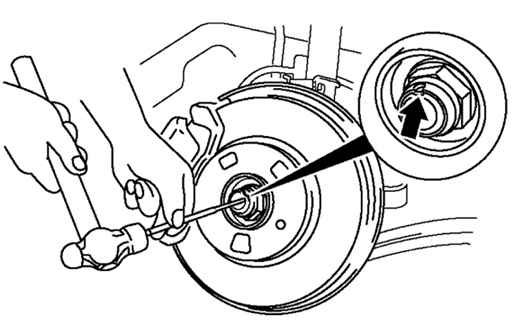

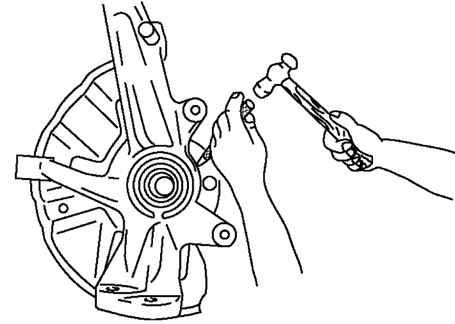

Рис. 3.103. Выбивание буртика контргайки ступицы колеса




Выбейте загнутую часть контргайки наружу малым зубилом и молотком (рис. 3.103).
Заблокируйте ступицу нажав на тормоз.
Отверните контргайку.


3.4.4.2 Снятие Mazda 3

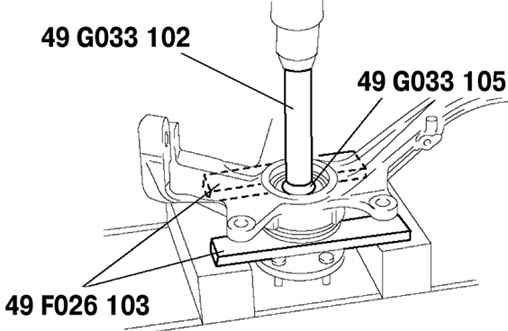

Рис. 3.104. Снятие ступицы колеса с вала привода




Поместите ступицу в сборе в тиски. Снимите ступицу колеса с вала привода, используя специальные приспособления (рис. 3.104).

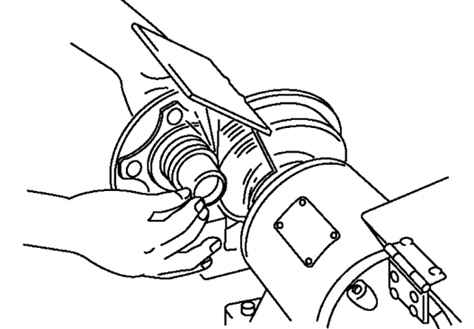

Если внутреннее кольцо подшипника осталось на оси ступицы колеса, прорежьте внутреннее кольцо подшипника до остаточной толщины, (приблизительно 0,5 мм).


3.4.4.2 Снятие Mazda 3



Рис. 3.105. Снятие внутреннего кольца подшипника




После этого снимите кольцо зубилом (рис. 3.105).



3.4.4.2 Снятие Mazda 3

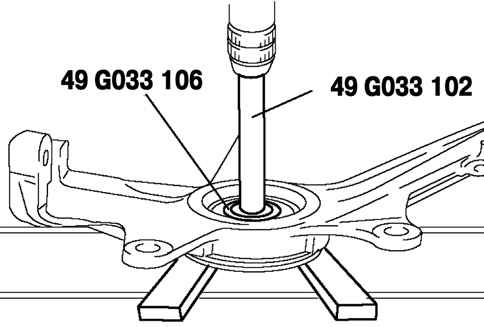

Рис. 3.106. Снятие подшипника ступицы




Снимите подшипник ступицы колеса, используя специальные приспособления (рис 3.106).


3.4.4.2 Снятие Mazda 3

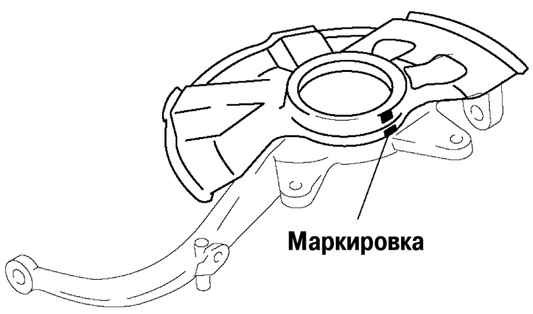

Рис. 3.107. Маркировка кожуха ступицы и поворотного кулака




Промаркируйте защитный кожух и поворотный кулак для дальнейшей установки (рис. 3.107).



3.4.4.2 Снятие Mazda 3


Рис. 3.108. Снятие защитного кожуха ступицы




С помощью зубила снимите защитный кожух (рис. 3.108).


3.4.4.2 Снятие Mazda 3



Рис. 3.109. Снятие болтов ступицы




Установите ступицу в пресс и снимите болты (рис. 3.109).


ПРИМЕЧАНИЕ
Болты ступицы следует снимать только в случае их замены.





Установка





3.4.4.3 Установка Mazda 3




Рис. 3.110. Установка новых болтов ступицы




С помощью пресса установите новые болты ступицы (рис. 3.110).


3.4.4.3 Установка Mazda 3



Рис. 3.111. Выравнивание меток на новом защитном кожухе и поворотном кулаке




Установите кожух на поворотный кулак. Выровняйте метки на новом защитном кожухе и поворотном кулаке (рис. 3.111).


3.4.4.3 Установка Мазда 3 2003 года

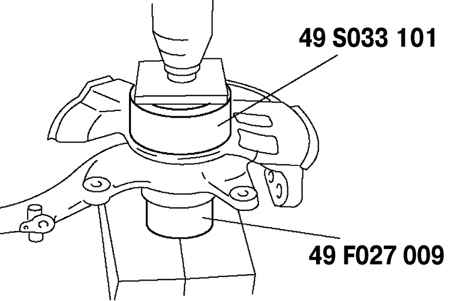

Рис. 3.112. Установка нового защитного кожуха




С помощью специальных приспособлений установите новый защитный кожух (рис. 3.112).



3.4.4.3 Установка Мазда 3 2003 года

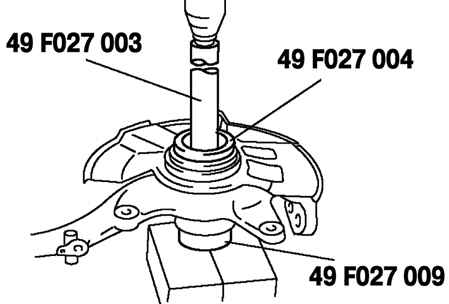

Рис. 3.113. Установка нового колесного подшипника ступицы




С помощью специальных приспособлений установите новый колесный подшипник ступицы (рис. 3.113).


3.4.4.3 Установка Мазда 3 2003 года

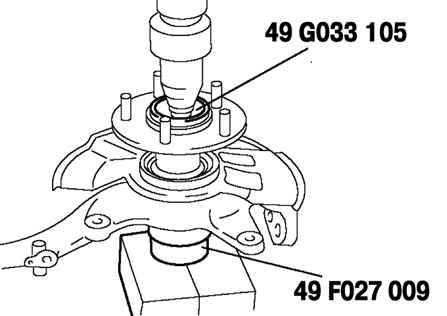

Рис. 3.114. Установка ступицы




С помощью специальных приспособлений установите ступицу (рис. 3.114).





3.4.4.3 Установка Мазда 3 2003 года

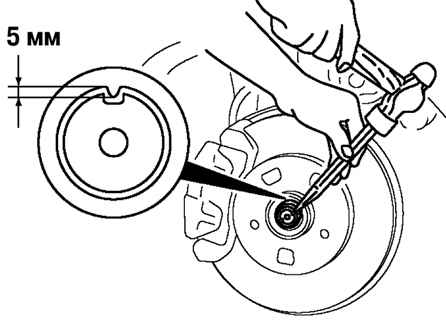

Рис. 3.115. Установка новой контргайки ступицы




Установите новую контргайку и застопорите ее, как показано на рисунке 3.115.
