Mazda 3 (2003+). Регулировка переключателя диапазона автоматической коробки передач









Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3

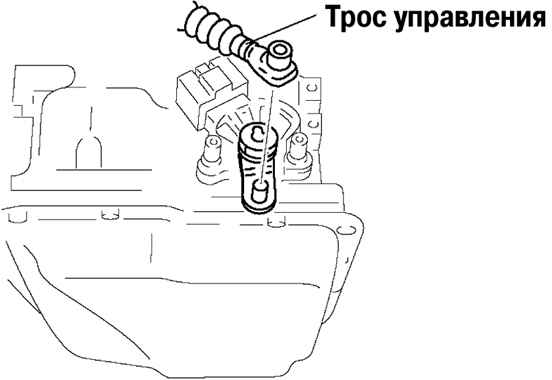

Рис. 3.82. Отсоединение троса управления коробкой передач




Отверните гайку и отсоедините трос управления коробкой передач (рис. 3.82).


3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3



Рис. 3.83. Установка вала выключателя запрещения запуска в положение N




Установите вал выключателя запрещения запуска в положение N, как показано на рисунке 3.83.

3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3

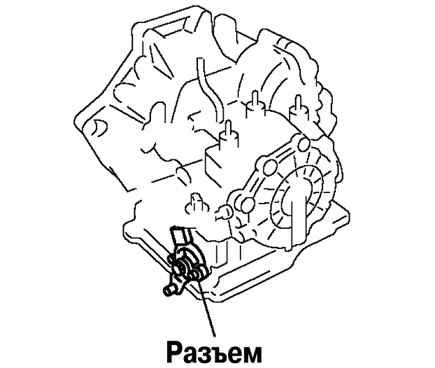

Рис. 3.84. Отсоединение разъема выключателя запрещения запуска




Отсоедините разъем выключателя запрещения запуска (рис. 3.84).

3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3

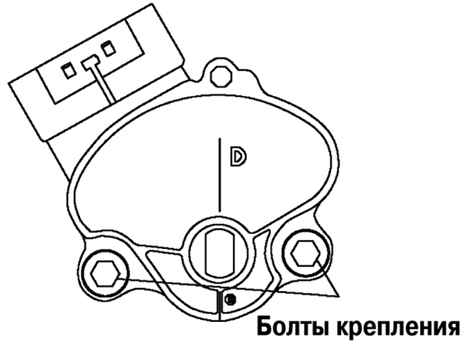

Рис. 3.85. Болты крепления выключателя запрещения запуска




Ослабьте болты крепления выключателя запрещения запуска (рис. 3.85).


3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3



Рис. 3.86. Разъем выключателя запрещения запуска




Подсоедините омметр к выводам В и С разъема выключателя запрещения запуска (рис. 3.86).
Поворачивая выключатель запрещения запуска, определите положение, при котором возникает проводимость между выводами разъема.
Номинальный показание значения омметра: 750 Ом.
Затяните болты крепления выключателя запрещения запуска.
Момент затяжки: 8–11 Н·м.
Убедитесь, что положение селектора соответствует положению выключателя запрещения запуска.
Подсоедините разъем выключателя запрещения запуска.

3.3.5.8 Регулировка переключателя диапазона коробки передач Mazda 3




Рис. 3.87. Установка фиксатора троса управления коробкой передач




Установите фиксатор троса управления коробкой передач, как показано на рисунке 3.87.
Затяните гайку крепления троса управления коробкой передач и отрегулируйте его положение.
Установите фиксатор и трос управления коробкой передач.
Подсоедините отрицательную клемму аккумуляторной батареи.
