Mazda 3 (2003+). Механическая коробка передач













Коробка передач преобразует крутящий момент, передаваемый от двигателя, по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, высокой экономичности работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель и трансмиссию во время остановки и стоянки автомобиля, а также при его движении по инерции с работающим двигателем.
Все модели с механической трансмиссией оборудованы пятиступенчатой коробкой передач, объединенной в один узел с дифференциалом и главной передачей. Крутящий момент от двигателя передается через коробку передач и главную передачу на дифференциал, который, в свою очередь, распределяет его между приводными валами.
Пятиступенчатая механическая коробка передач оснащена механизмом синхронизации всех передач.




3.2.2 Общие сведения Mazda 3

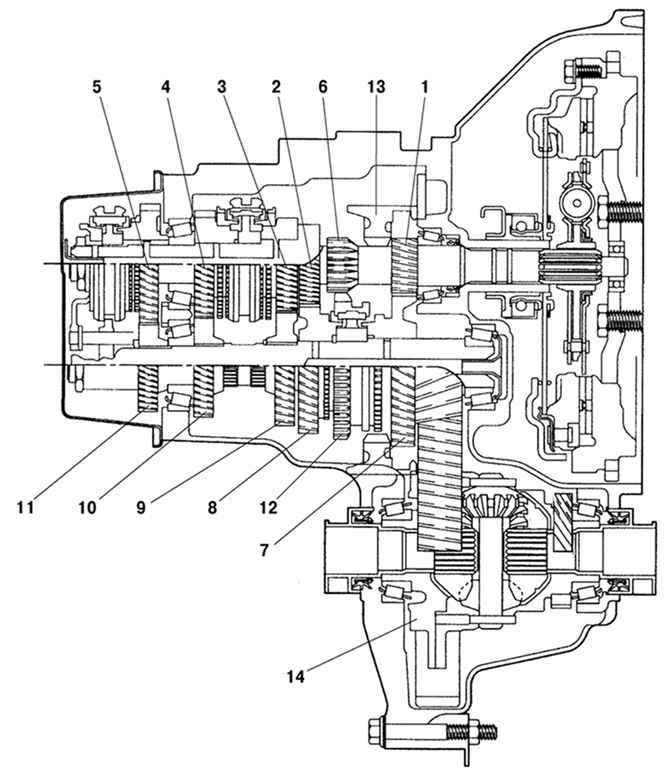

Рис. 3.24. Поперечное сечение механической коробки передач автомобиля Мазда 3 2003 года: 1 – ведущая шестерня 1-й передачи; 2 – ведущая шестерня 2-й передачи; 3 – ведущая шестерня 3-й передачи; 4 – ведущая шестерня 4-й передачи; 5 – ведущая шестерня 5-й передачи; 6 – шестерня заднего хода; 7 – ведомая шестерня 1-й передачи; 8 – ведомая шестерня 2-й передачи; 9 – ведомая шестерня 3-й передачи; 10 – ведомая шестерня 4-й передачи; 11 – ведомая шестерня 5-й передачи; 12 – муфта синхронизатора (шестерня заднего хода); 13 – промежуточная шестерня заднего хода; 14 – дифференциал





3.2.2 Общие сведения Mazda 3

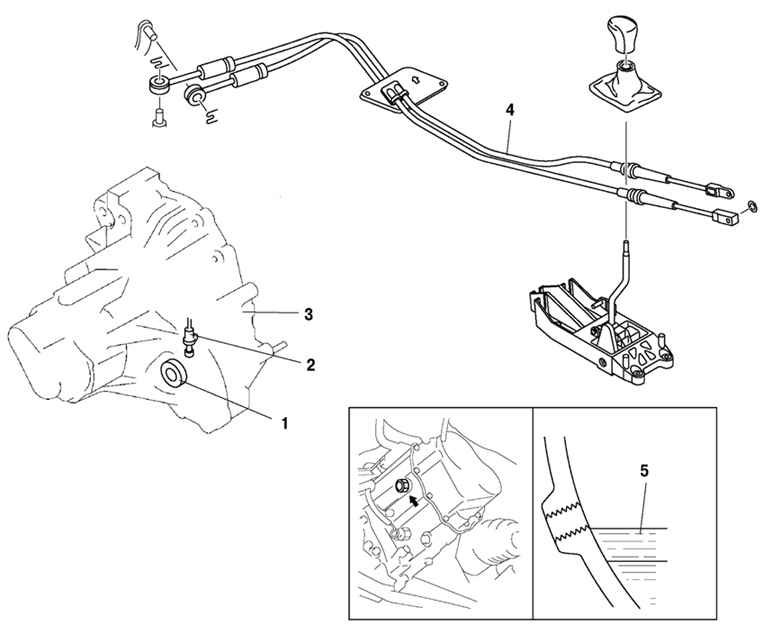

Рис. 3.25. Коробка передач в блоке с главной передачей: 1 – сальник (дифференциал); 2 – датчик спидометра автомобиля; 3 – механическая коробка передач в блоке с главной передачей; 4 – механизм переключения; 5 – масло коробки передач
