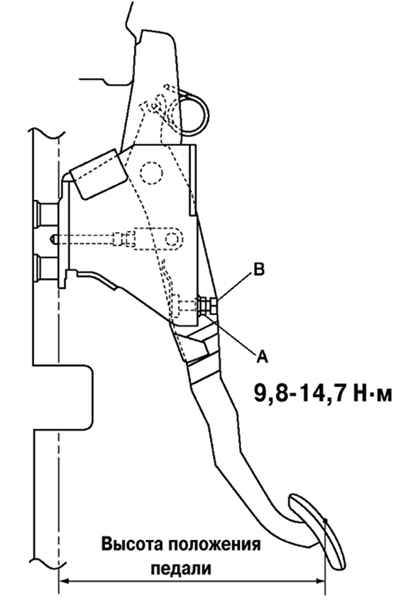

Рис. 3.3. Схема регулировки высоты положения педали

Измерьте расстояние от накладки педали до покрытия пола. При необходимости отрегулируйте высоту положения педали сцепления. Для этого ослабьте контргайку А и вращайте регулировочный болт В до установки требуемой высоты положения педали сцепления. После регулировки затяните контргайку (рис. 3.3).

Высота положения педали: 210–216 мм.

Рис. 3.4. Схема регулировки свободного хода педали

Нажмите на педаль сцепления до появления сопротивления. При необходимости отрегулируйте свободный ход педали сцепления. Для этого ослабьте контргайку «С» и вращайте шток «D» до установки требуемого свободного хода педали сцепления. После регулировки затяните контргайку (рис. 3.4).

Свободный ход педали: 1–3 мм.

Свободный ход штока: 0,1–0,5 мм.
