Mazda 3 (2003+). Снятие кронштейна опоры двигателя №4 и опоры двигателя №4





2.2.8.3 Снятие кронштейна опоры двигателя №4 и опоры двигателя №4 Mazda 3

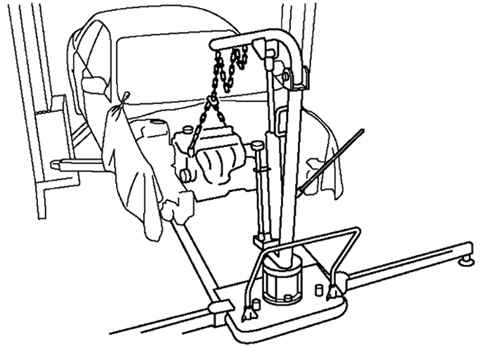

Рис. 2.92. Моторный домкрат




Закрепите двигатель и коробку передач в блоке с главной передачей, используя моторный домкрат и дополнительное приспособление (рис. 2.92).

2.2.8.3 Снятие кронштейна опоры двигателя №4 и опоры двигателя №4 Mazda 3

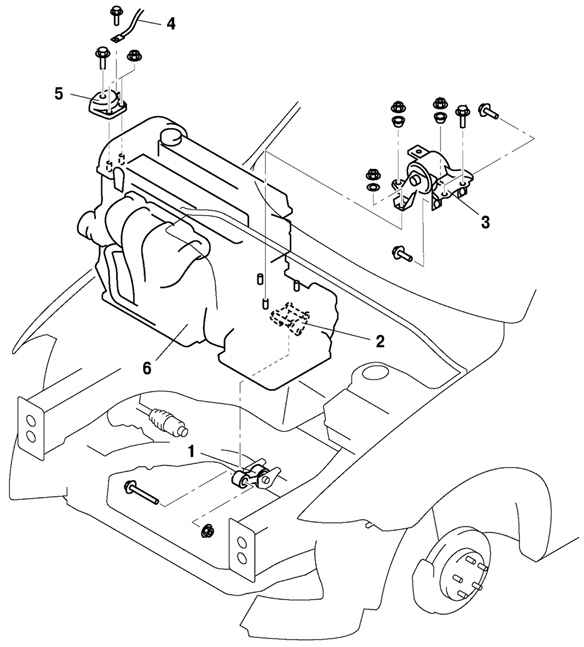

Рис. 2.89. Компоненты крепления силового агрегата на автомобиле: 1 – опора двигателя №1; 2 – кронштейн опоры двигателя №1; 3 – кронштейн опоры двигателя №4 и опора двигателя №4; 4 – шина соединения двигателя с «массой» кузова; 5 – кронштейн крепления двигателя №3; 6 – двигатель, коробка передач в блоке с главной передачей




Снимите специальное приспособление (см. рис. 2.89).

2.2.8.3 Снятие кронштейна опоры двигателя №4 и опоры двигателя №4 Mazda 3

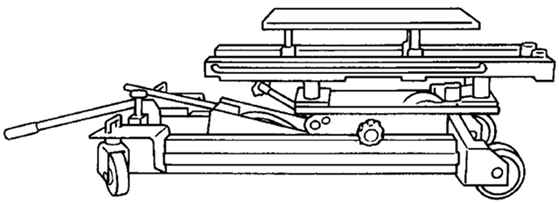

Рис. 2.93. Закрепление двигателя и коробки передач на подъемнике




Закрепите двигатель и коробку передач в блоке с главной передачей, используя подъемник (рис. 2.93).


2.2.8.3 Снятие кронштейна опоры двигателя №4 и опоры двигателя №4 Mazda 3



Рис. 2.94. Кронштейн опоры двигателя №4 и опора №4 двигателя в сборе




Снимите кронштейн опоры двигателя №4 и опору №4 двигателя в сборе (рис. 2.94).
