Mazda 3 (2003+). Стартер двигателей L8, LF и L3









2.1.8.5 Стартер Mazda 3




Рис. 2.72. Электросхема стартера: 1 – выключатель зажиагания; 2 – батарея; 3 – удерживающая обмотка; 4 – втягивающая обмотка; 5 – электродвигатель




Стартер имеет коаксиальный редуктор, обеспечивающий большой крутящий момент (рис. 2.72).













Mazda 3 (2003+). Катушка зажигания двигателей L8, LF и L3







2.1.8.4 Катушка зажигания Mazda 3

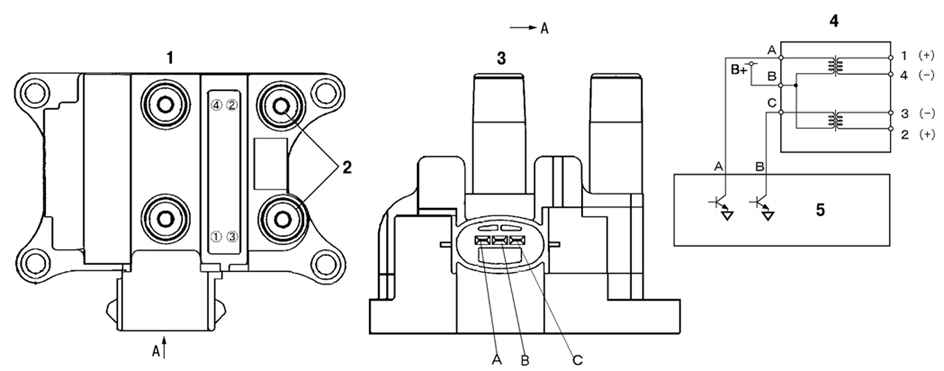

Рис. 2.70. Катушка зажигания: 1 – катушка зажигания – вид сверху; 2 – вторичные выводы; 3 – катушка зажигания – вид сбоку; 4 – катушка зажигания; 5 – блок PCM




Катушка зажигания имеет две обмотки. Для цилиндров 1 и 4, и цилиндров 2 и 3 соответственно (согласованные пары). Два вторичных вывода содержат положительный и отрицательный выводы вторичных обмоток. Замкнутый контур вторичных обмоток состоит из высоковольтных проводов, двух свечей зажигания и головки блока цилиндров. Вследствие этого, одна катушка обеспечивает работу двух цилиндров. Импульс зажигания генерируется встроенной системой зажигания блока PCM (рис. 2.70).
