Mazda 3 (2003+). Механизм изменения фаз газораспределения двигателей L8, LF и L3









Система изменения фаз газораспределения
Конструкция механизма изменения фаз газораспределения
Основные характеристики работы механизма изменения фаз газораспределения
Конструкция механизма изменения фаз газораспределения
Масляный управляющий клапан (OCV)




2.1.3.1 Механизм изменения фаз газораспределения Mazda 3




Рис. 2.29. Диаграмма механизма фаз газораспределения: 1 – крутящий момент; 2 – скорость двигателя; 3 – мало и среднеоборотный двигатель; 4 – высокооборотный двигатель; 5 – двигатель с механизмом изменения фаз газораспределения




Механизм изменения фаз газораспределения обеспечивает оптимальный момент открытия и закрытия клапанов согласно условиям работы двигателя путем непрерывного изменения фаз распредвала привода впускных клапанов и коленчатого вала (рис. 2.29).


2.1.3.1 Механизм изменения фаз газораспределения Mazda 3

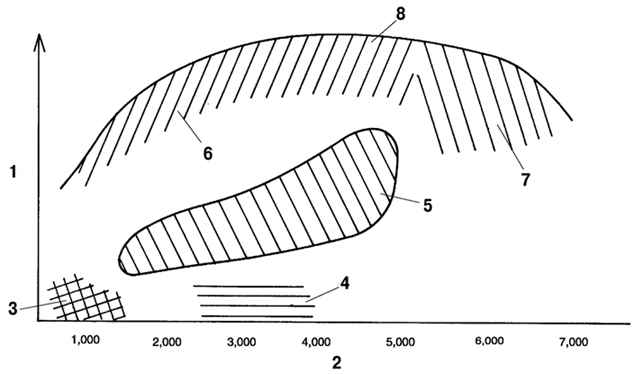

Рис. 2.30. Диаграмма изменения фаз газораспределения при различных диапазонах работы двигателя: 1 – нагрузка; 2 – частота вращения двигателя; 3 – диапазон холостого хода; 4 – диапазон малых нагрузок; 5 – диапазон средних нагрузок; 6 – диапазон больших нагрузок малых и средних скоростей; 7 – диапазон больших нагрузок и высоких скоростей; 8 – работа при полной нагрузке
