Mazda 3 (2003+). Органы управления и комбинация приборов





Органы управления и комбинация приборов
Комбинация приборов
Спидометр
Одометр
Режимы переключения показаний одометра
Тахометр
Указатель температуры охлаждающей жидкости
Указатель уровня топлива в баке
Подсветка комбинации приборов
Сигнализаторы и индикаторы, звуковые предупреждающие сигналы
Дисплей светового сигнализатора не пристегнутых ремней безопасности
Звуковые сигнализаторы
Аварийная световая сигнализация
Центральный подрулевой выключатель наружного освещения
Датчик освещенности
Фары с ксеноновыми лампами
Дальний–ближний режимы переключения света фар
Рычаг управления указателями поворота
Переключатель света передних противотуманных фар
Переключатель света задних противотуманных фар
Очистители ветрового стекла
Омыватели ветрового стекла
Очиститель заднего стекла (автомобили с кузовом «хетчбек»)
Омыватель заднего стекла (автомобили с кузовом «хетчбек»)
Обогреватель заднего стекла
Прикуриватель и пепельница
Ящик для перчаток и мелкого багажа
Вещевое отделение в центральной консоли
Грузовые петли в багажном отделении («хэтчбек»)
Противосолнечные козырьки
Плафоны освещения салона
Плафоны индивидуального освещения
Электрические стеклоподъемники
Открытие и закрытие окон с электрическими стеклоподъемниками снаружи автомобиля
Наружные зеркала заднего вида
Регулировка зеркал заднего вида
Складывание зеркал заднего вида
Внутреннее зеркало заднего вида
Уменьшение слепящего действия фар




1.1.8.1 Органы управления и комбинация приборов Mazda 3

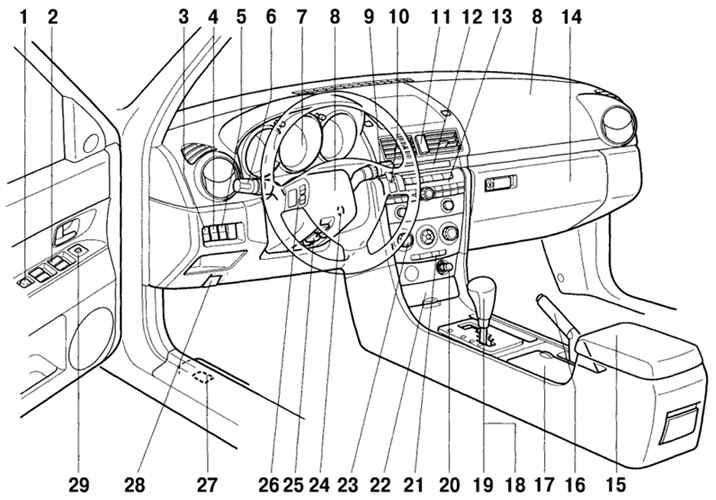

Рис. 1.48. Органы управления автомобиля Мазда 3 2003 года: 1 – выключатель блокировки электрических стеклоподъемников; 2 – панель управления электрическими стеклоподъемниками; 3 – выключатель корректора фар; 4 – регулятор подсветки приборной панели; 5 – выключатель противозаносной системы DSC; 6 – центральный выключатель освещения и рычаг управления указателями поворота; 7 – комбинация приборов; 8 – надувные подушки безопасности и надувные шторки; 9 – рычаг управления стеклоочистителями и омывателями; 10 – органы управления системой круиз-контроля; 11 – выключатель аварийной световой сигнализации; 12 – информационный дисплей; 13 – панель управления аудиосистемой; 14 – крышка перчаточного ящика; 15 – центральная консоль; 16 – рычаг стояночного тормоза; 17 – подстаканники; 18 – рычаг переключателя диапазонов автоматической трансмиссии (вариант исполнения автомобиля – Sport AT); 19 – рычаг переключения механической коробки передач; 20 – прикуриватель; 21 – выключатель электрического обогревателя заднего стекла; 22 – пепельница; 23 – панель управления микроклиматом; 24 – выключатель зажигания; 25 – рычаг фиксатора регулируемой рулевой колонки; 26 – органы управления аудиосистемой, расположенные на рулевом колесе; 27 – рукоятка дистанционного отпирания лючка заправочной горловины; 28 – рукоятка отпирания замка капота; 29 – выключатель электрической регулировки зеркал заднего вида
