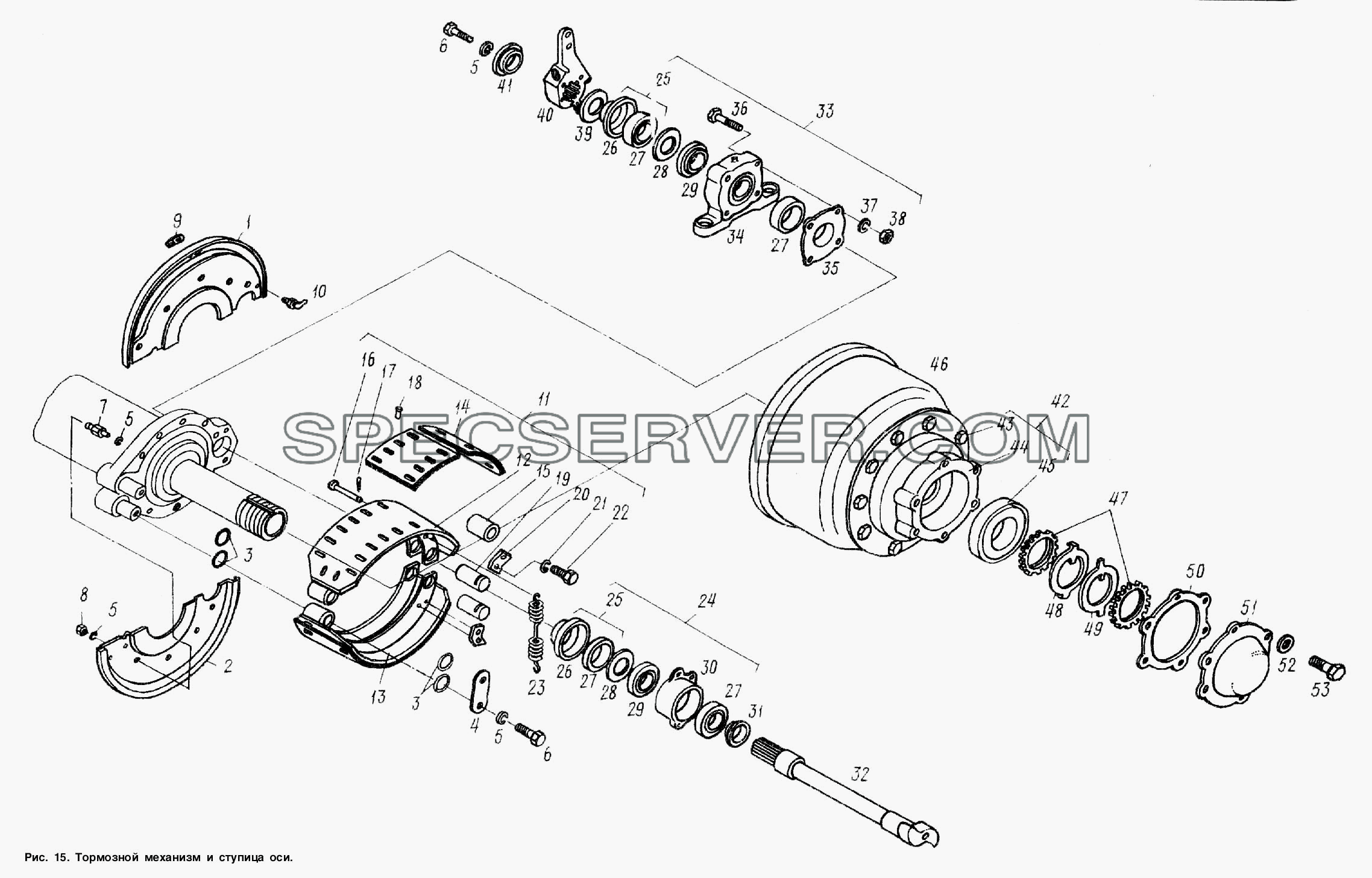

Запчасти: Тормозной механизм и ступица оси для МАЗ-93866

Тормозной механизм и ступица оси для МАЗ-93866 (список запасных частей)

Тормозной механизм и ступица оси для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 54326-3601090 Колодка
- 64221-3502024 Опора
- 7718А Подшипник
1 9758-3502151-10 Щит левый
2 9758-3502150-10 Щит правый
3 032.035.19.2.3 Кольцо
4 5336-3501133 Пластина
5 252136 Шайба 10.ОТ
6 201495 Болт М10-6gх20
7 5336-3502153 Переходник
8 250612 Гайка М10-6Н
9 5336-3501192 Заглушка
10 264030 Масленка 2.3.45 Ц6хр
11 54326-3501091 Колодка левая
12 54326-3501095 Колодка тормоза левая
13 54326-3501094 Колодка тормоза правая
14 54326-3501105 Накладка тормозная
15 5336-3501107-10 Ролик в сборе
16 500-3502098 Палец
17 258053 Шплинт 4х25
18 253928 Заклепка
19 5336-3501164 Ось ролика
20 54326-3501112 Стопор
21 252135 Шайба 8Т
22 201452 Болт М8х12
23 54326-3501034 Пружина стяжная
24 54221-3502018 Стакан
25 64221-3502020-10 Манжета в сборе
26 64221-3502021-10 Корпус
27 1.2-40х60-3 Манжета
28 376365 Шайба 53
29 ШС 40К Подшипник
30 64221-3502019 Стакан
31 64221-3502121 Втулка
32 54326-3502111 Кулак левый
33 54326-3502110 Кулак правый
34 64221-3502026 Корпус опоры
35 64221-3502028 Крышка
36 200222 Болт М6-6gх65
37 252134 Шайба 6Т
38 250508 Гайка М6-6Н
39 64221-3501160 Прокладка
40 64226-3501136 Рычаг регулировочный
41 6336-3501155 Шайба
42 93866-3104006 Ступица
43 54321-3104051 Болт
44 93866-3104015 Ступица
45 7718К Подшипник
46 64221-3502070 Барабан тормозной
47 500-3104076-Б Гайка
48 89501-3104079 Шайба
49 500-3104079-11 Шайба замковая
50 93865-3104094 Прокладка
51 9758-3104090 Крышка ступицы
52 252005 Шайба 8
53 201458 Болт М8-6gх25

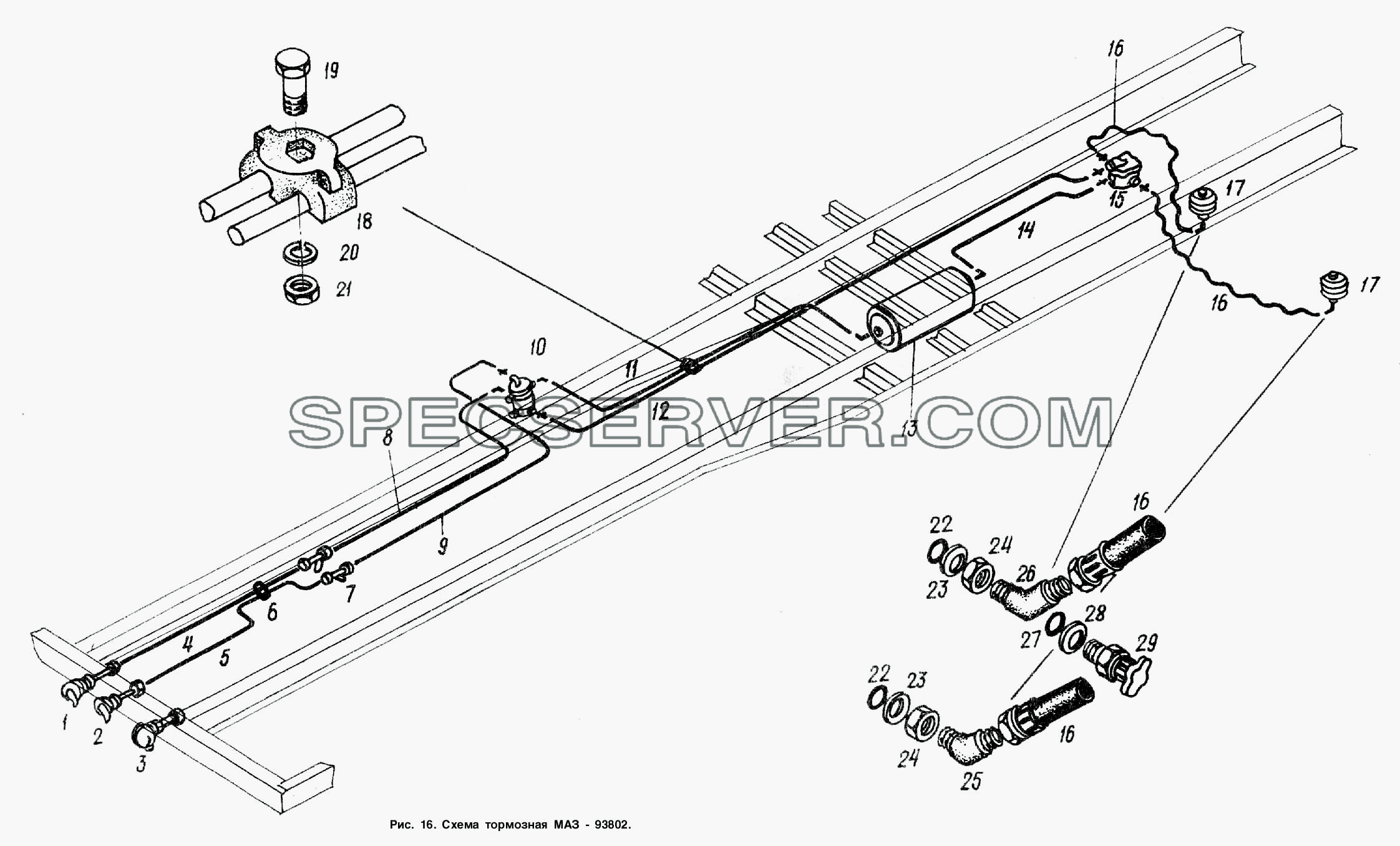

Запчасти: Схема тормозная МАЗ-93802 для МАЗ-93866

Схема тормозная МАЗ-93802 для МАЗ-93866 (список запасных частей)

Схема тормозная МАЗ-93802 для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3521110 Головка соединительная типа «ПАЛМ»
2 100-3521111 Головка соединительная типа «ПАЛМ»
3 11.3521110-02 Головка соединительная
4 93802-3506250 Трубка
5 93802-3506228 Трубка
6 500-1015079 Втулка
7 12-3511310 Фильтр магистральный
8 93802-3506276 Трубка
9 93866-3506277 Трубка
10 11-3531010-50 Воздухораспределитель
11 93802-3506278 Трубка
12 93802-3506325 Трубка
13 6303-3513015-10 Ресивер
14 93801-3506243 Трубка
15 11-3518010 Клапан ускорительный
16 9396-3012056 Шланг
17 19.3519310 Тормозная камера
18 8950-3506168 Хомут
19 201422 Болт М6-6gх25
20 252134 Шайба 6Т
21 250508 Гайка М6-6Н
22 25 3111 4062 Кольцо 014-018-25-2-3
23 375960 Шайба 16
24 250636 Гайка М16х1,5-6Н
25 402769 Угольник
26 403068 Тройник
27 25 3111 4101 Кольцо 020-025-30-2-3
28 376145 Шайба 22
29 13.3515310 Клапан контрольного вывода

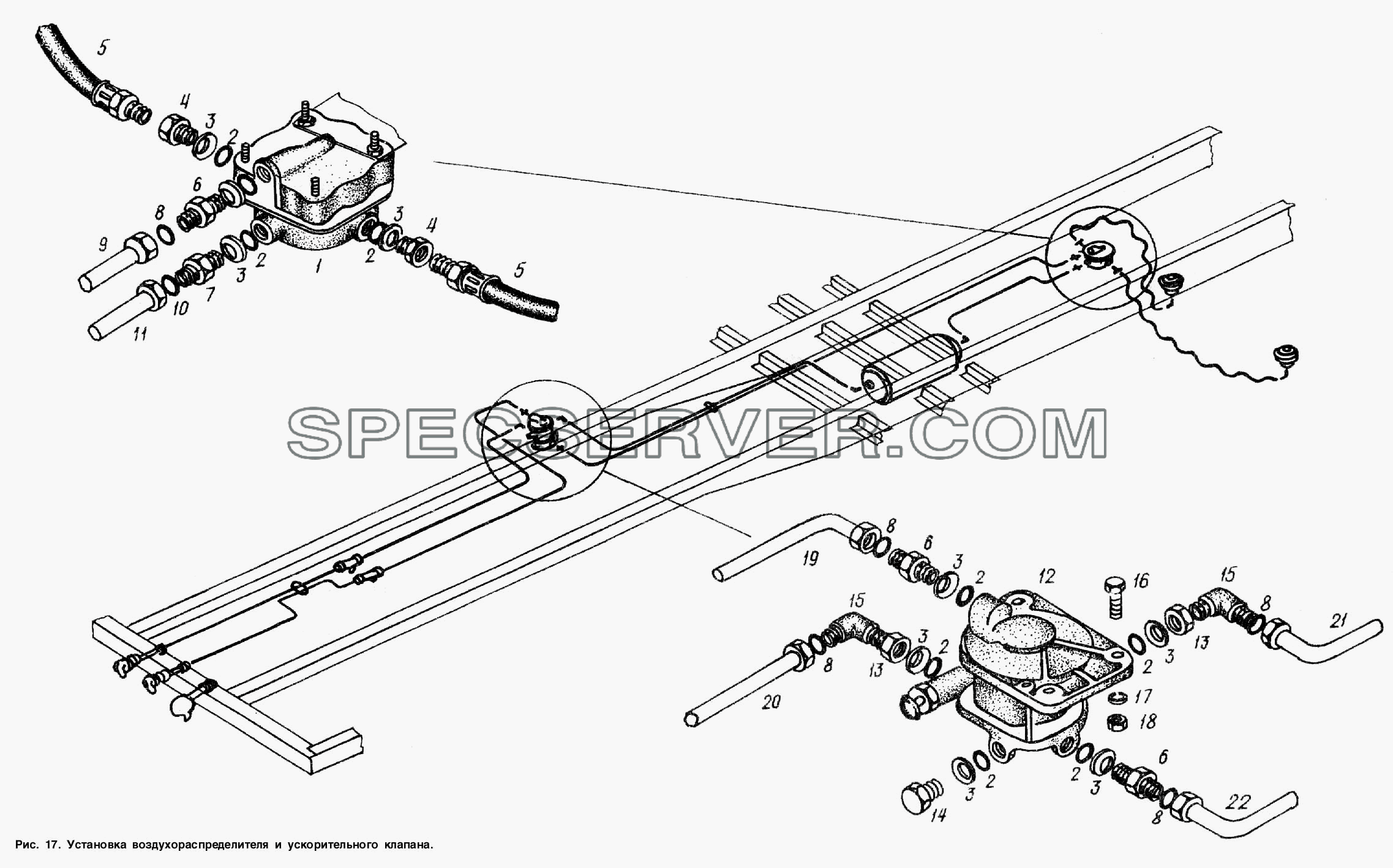

Запчасти: Установка воздухораспределителя и ускорительного клапана для МАЗ-93866

Установка воздухораспределителя и ускорительного клапана для МАЗ-93866 (список запасных частей)

Установка воздухораспределителя и ускорительного клапана для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11-3518010 Клапан ускорительный
2 25 3111 4101 Кольцо 020-025-30-2-3
3 376145 Шайба 22
4 374935 Гайка переходная
5 9396-3012056 Шланг
6 404304 Штуцер
7 404314 Штуцер
8 25 3111 4016 Кольцо 008-011-19-2-3
9 93802-3506243 Трубка
10 25 3111 4062 Кольцо 014-018-25-2-3
11 93802-3506325 Трубка
12 11.3531010 Воздухораспределитель
13 376145 Шайба 22
14 378609 Пробка
15 402741 Угольник
16 201500 Болт М10-6gх32
17 252136 Шайба 10.ОТ
18 250512 Гайка М10-6Н
19 93802-3506277 Трубка
20 93802-3506276 Трубка
21 93802-3506278 Трубка

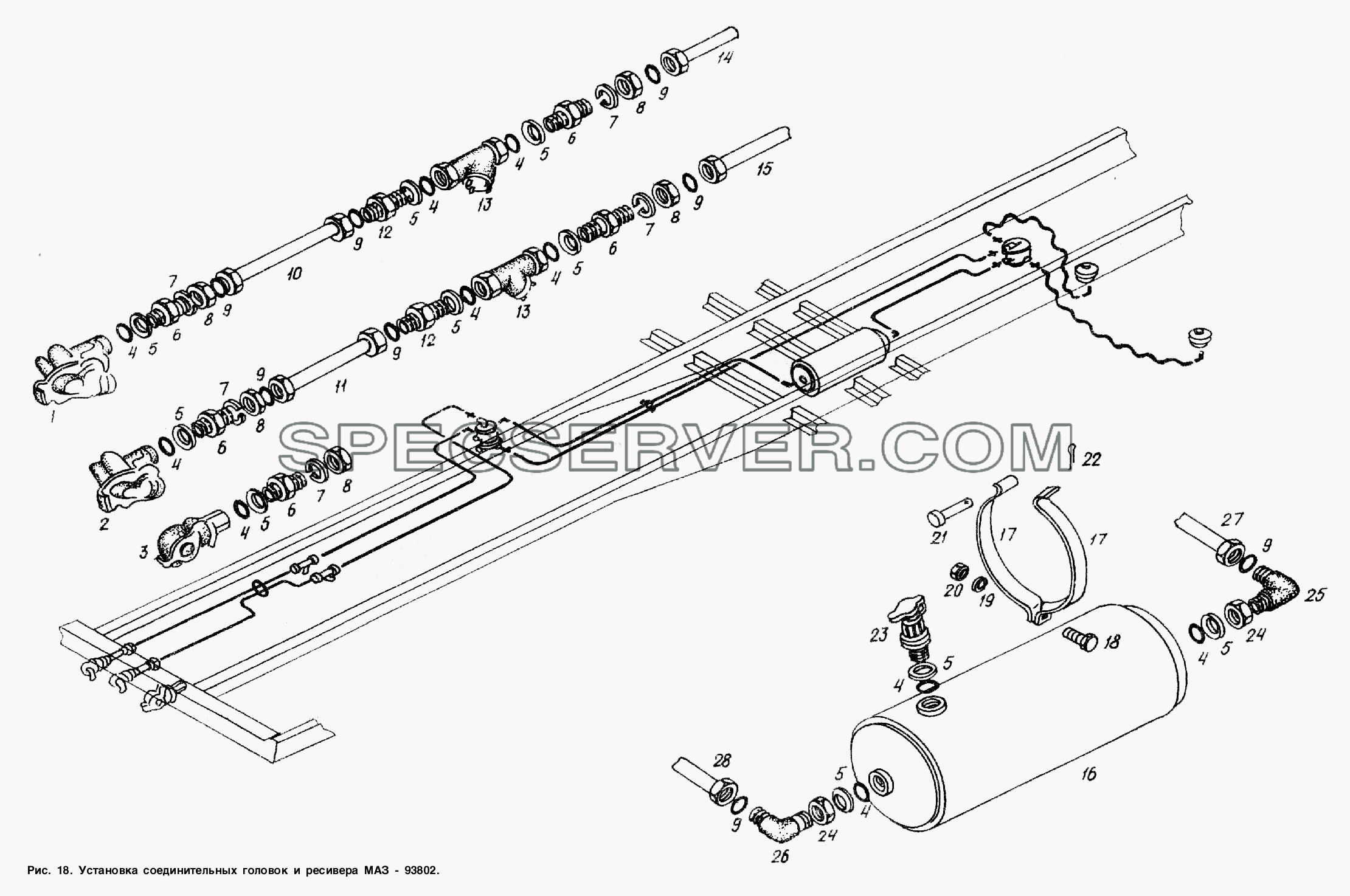

Установка соединительных головок и ресивера МАЗ-93802 для МАЗ-93866 (список запасных частей)

Установка соединительных головок и ресивера МАЗ-93802 для МАЗ-93866 (список запасных частей)

Установка соединительных головок и ресивера МАЗ-93802 для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3521110 Головка соединительная типа «ПАЛМ»
2 100-3521111 Головка соединительная типа «ПАЛМ»
3 11.3521110-02 Головка соединительная
4 25 3111 4101 Кольцо 020-025-30-2-3
5 376145 Шайба 22
6 5232В-3520030-10 Держатель
7 252159 Шайба 16Л
8 250636 Гайка М16х1,5-6Н
9 25 3111 4016 Кольцо 008-011-19-2-3
10 93802-3506250 Трубка
11 93802-3506228 Трубка
12 404304 Штуцер
13 12-3511310 Фильтр магистральный
14 93802-3506276 Трубка
15 93802-3506277 Трубка
16 6303-3513015-10 Ресивер
17 514-3513039 Хомут
18 200315 Болт М10-6gх40
19 252136 Шайба 10.ОТ
20 250512 Гайка М10-6Н
21 260092 Палец 12х48
22 258053 Шплинт 4х25
23 13.3515310 Клапан контрольного вывода
24 374939 Гайка М22х1,5-6Н
25 402977 Угольник
26 402741 Угольник
27 93802-3506243 Трубка
28 93802-3506278 Трубка

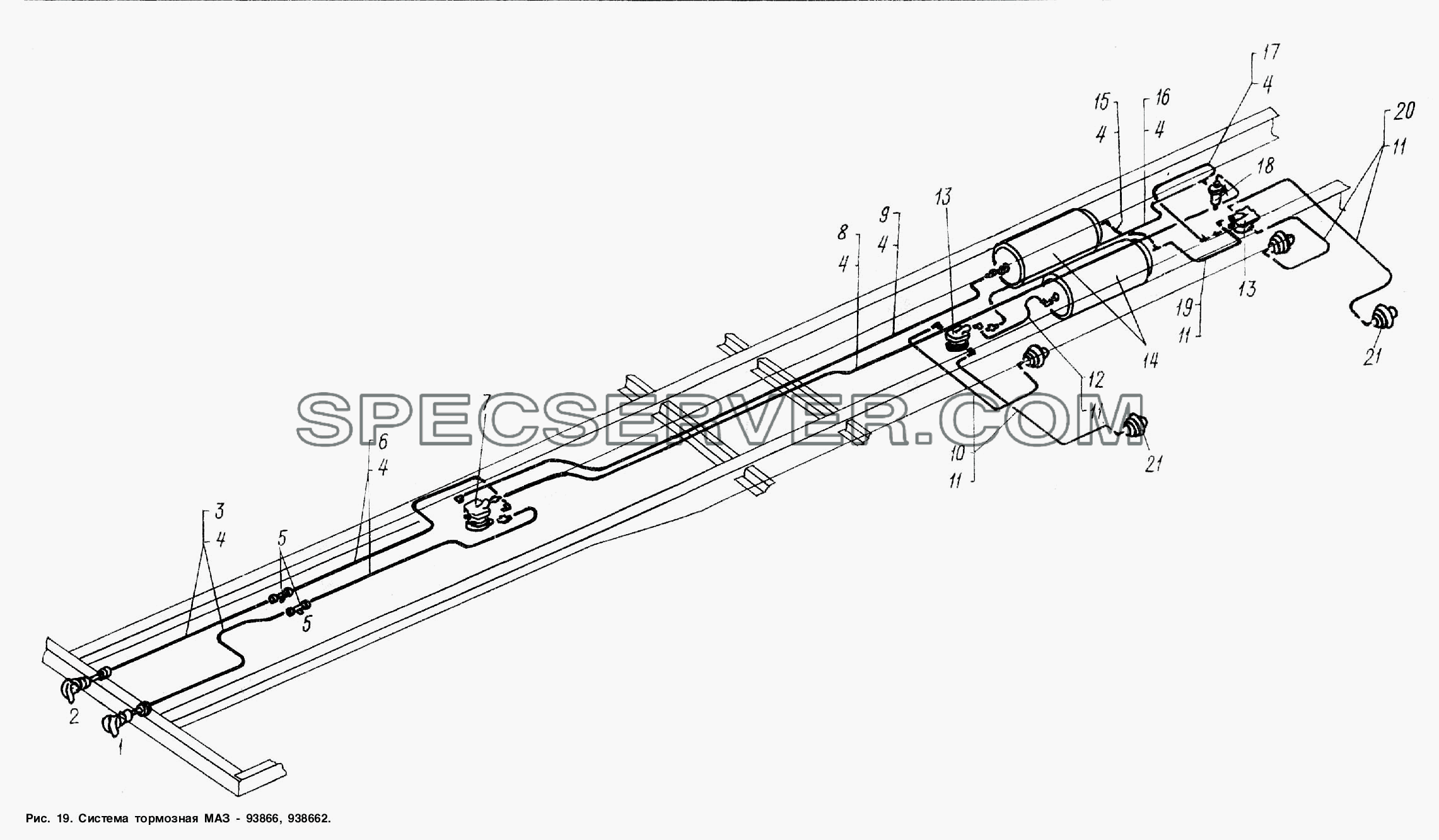

Система тормозная МАЗ-93866,938662 для МАЗ-93866 (список запасных частей)

Система тормозная МАЗ-93866,938662 для МАЗ-93866 (список запасных частей)

Система тормозная МАЗ-93866,938662 для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11.3531010-70 Воздухораспределитель
- 64226-3521113 Головка соединительная
- 64226-3521114 Головка соединительная
1 100-3521110 Головка соединительная типа «ПАЛМ»
2 100-3521111 Головка соединительная типа «ПАЛМ»
3 93866-3506228-40 Трубка
4 008-011-19-2-3 Кольцо
5 12-3511310 Фильтр магистральный
6 93866-3506250-40 Трубка
7 11-3531010-50 Воздухораспределитель
8 93866-3506276-40 Трубка
9 93866-3506254-40 Трубка
10 93866-3506335-40 Трубка
11 012-016-25-2-3 Кольцо
12 93866-3506243-40 Трубка
13 11-3518010 Клапан ускорительный
14 6303-3513015-10 Ресивер
15 93866-3506325-40 Трубка
16 93866-3506277-40 Трубка
17 93866-3506278-40 Трубка
18 100-3533010 Регулятор тормозных сил
19 93866-3506246-40 Трубка
20 93866-3506345-40 Трубка
21 93865-3519110 Камера тормозная

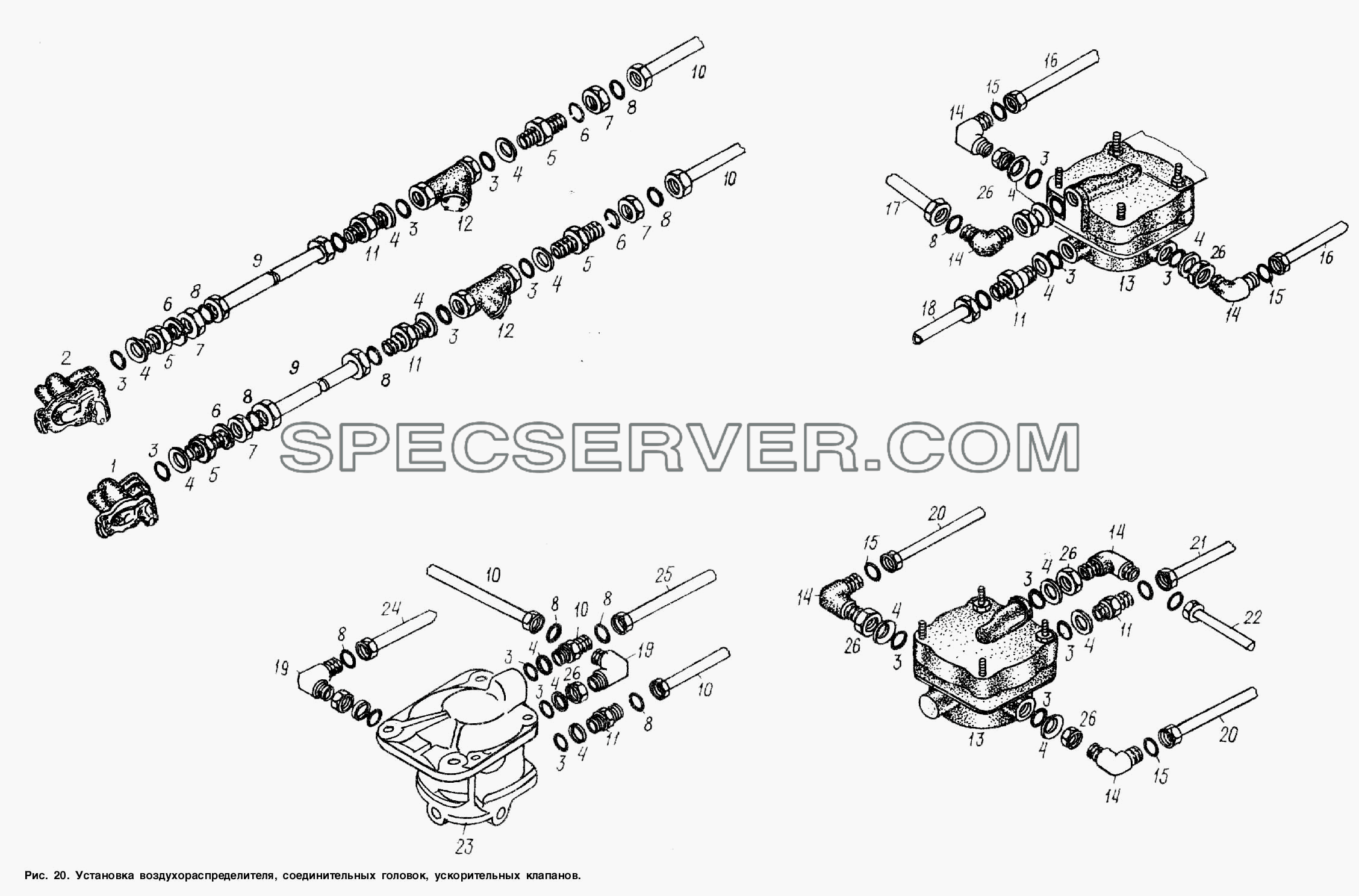

Установка воздухораспределителя, соединительных головок, ускорительных клапанов для МАЗ-93866 (список запасных частей)

Установка воздухораспределителя, соединительных головок, ускорительных клапанов для МАЗ-93866 (список запасных частей)

Установка воздухораспределителя, соединительных головок, ускорительных клапанов для МАЗ-93866 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3521113 Головка соединительная
- 100-3521114 Головка соединительная
- 11.3531010-70 Воздухораспределитель
1 100-3521111 Головка соединительная типа «ПАЛМ»
2 100-3521110 Головка соединительная типа «ПАЛМ»
3 020-025-30-2-3 Кольцо
4 376145 Шайба 22
5 5232В-3520030-10 Держатель
6 252159 Шайба 16Л
7 250636 Гайка М16х1,5-6Н
8 008-011-19-2-3 Кольцо
9 93866-3506228-40 Трубка
10 93866-3506250-40 Трубка
11 404304 Штуцер
12 12-3511310 Фильтр магистральный
13 11-3518010 Клапан ускорительный
14 402977 Угольник
15 012-016-25-2-3 Кольцо
16 93866-3506345-40 Трубка
17 93866-3506246-40 Трубка
18 93866-3506278-40 Трубка
19 402741 Угольник
20 93866-3506335-40 Трубка
21 93866-3506277-40 Трубка
22 93866-3506243-40 Трубка
23 11-3531010-50 Воздухораспределитель
24 93866-3506254-40 Трубка
25 93866-3506276-40 Трубка
26 374939 Гайка М22х1,5-6Н
