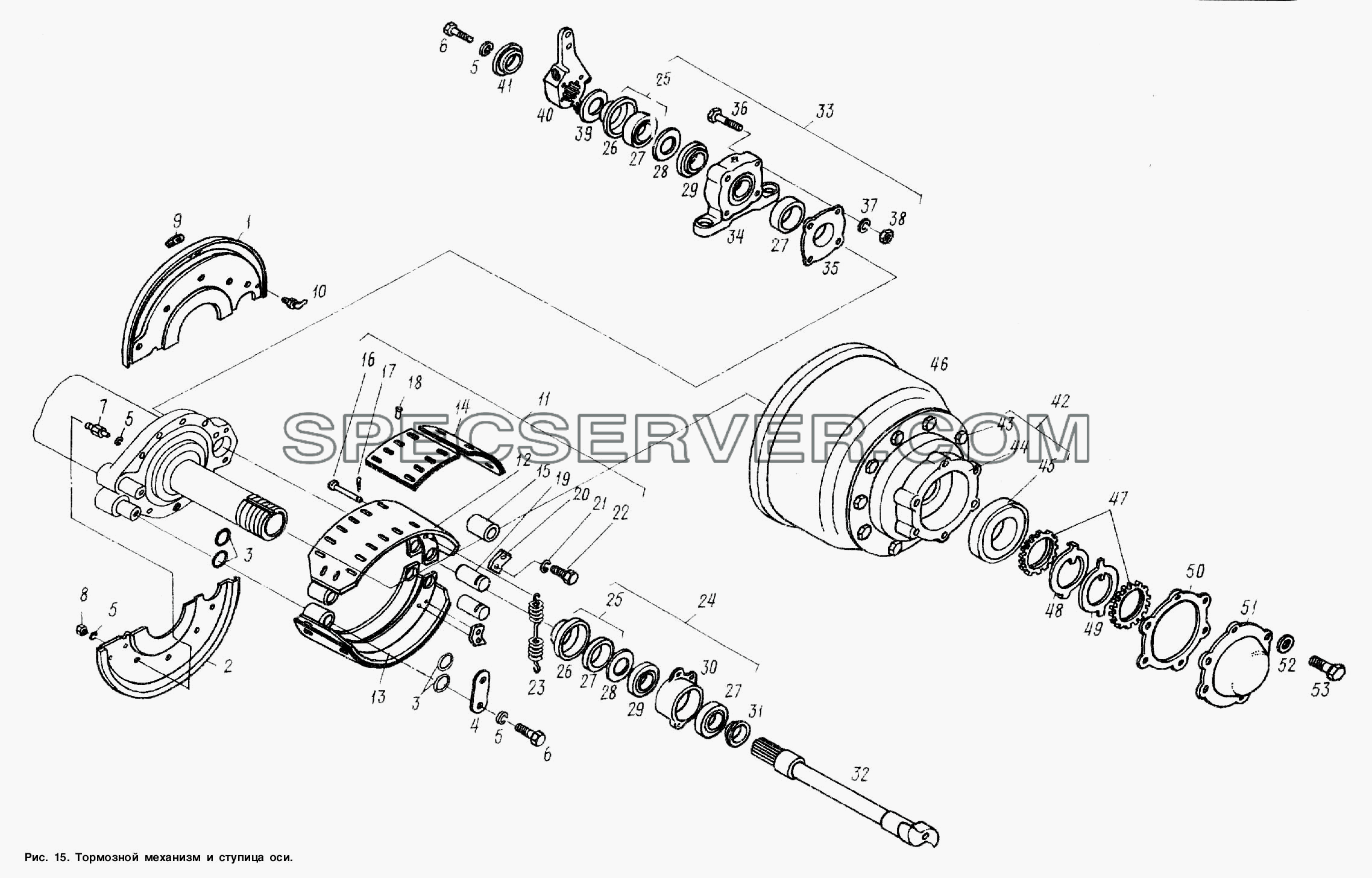

№		Номер детали	Наименование запчасти
-		54326-3601090	Колодка
-		64221-3502024	Опора
-		7718А	Подшипник
1		9758-3502151-10	Щит левый
2		9758-3502150-10	Щит правый
3		032.035.19.2.3	Кольцо
4		5336-3501133	Пластина
5		252136	Шайба 10.ОТ
6		201495	Болт М10-6gх20
7		5336-3502153	Переходник
8		250612	Гайка М10-6Н
9		5336-3501192	Заглушка
10		264030	Масленка 2.3.45 Ц6хр
11		54326-3501091	Колодка левая
12		54326-3501095	Колодка тормоза левая
13		54326-3501094	Колодка тормоза правая
14		54326-3501105	Накладка тормозная
15		5336-3501107-10	Ролик в сборе
16		500-3502098	Палец
17		258053	Шплинт 4х25
18		253928	Заклепка
19		5336-3501164	Ось ролика
20		54326-3501112	Стопор
21		252135	Шайба 8Т
22		201452	Болт М8х12
23		54326-3501034	Пружина стяжная
24		54221-3502018	Стакан
25		64221-3502020-10	Манжета в сборе
26		64221-3502021-10	Корпус
27		1.2-40х60-3	Манжета
28		376365	Шайба 53
29		ШС 40К	Подшипник
30		64221-3502019	Стакан
31		64221-3502121	Втулка
32		54326-3502111	Кулак левый
33		54326-3502110	Кулак правый
34		64221-3502026	Корпус опоры
35		64221-3502028	Крышка
36		200222	Болт М6-6gх65
37		252134	Шайба 6Т
38		250508	Гайка М6-6Н
39		64221-3501160	Прокладка
40		64226-3501136	Рычаг регулировочный
41		6336-3501155	Шайба
42		93866-3104006	Ступица
43		54321-3104051	Болт
44		93866-3104015	Ступица
45		7718К	Подшипник
46		64221-3502070	Барабан тормозной
47		500-3104076-Б	Гайка
48		89501-3104079	Шайба
49		500-3104079-11	Шайба замковая
50		93865-3104094	Прокладка
51		9758-3104090	Крышка ступицы
52		252005	Шайба 8
53		201458	Болт М8-6gх25

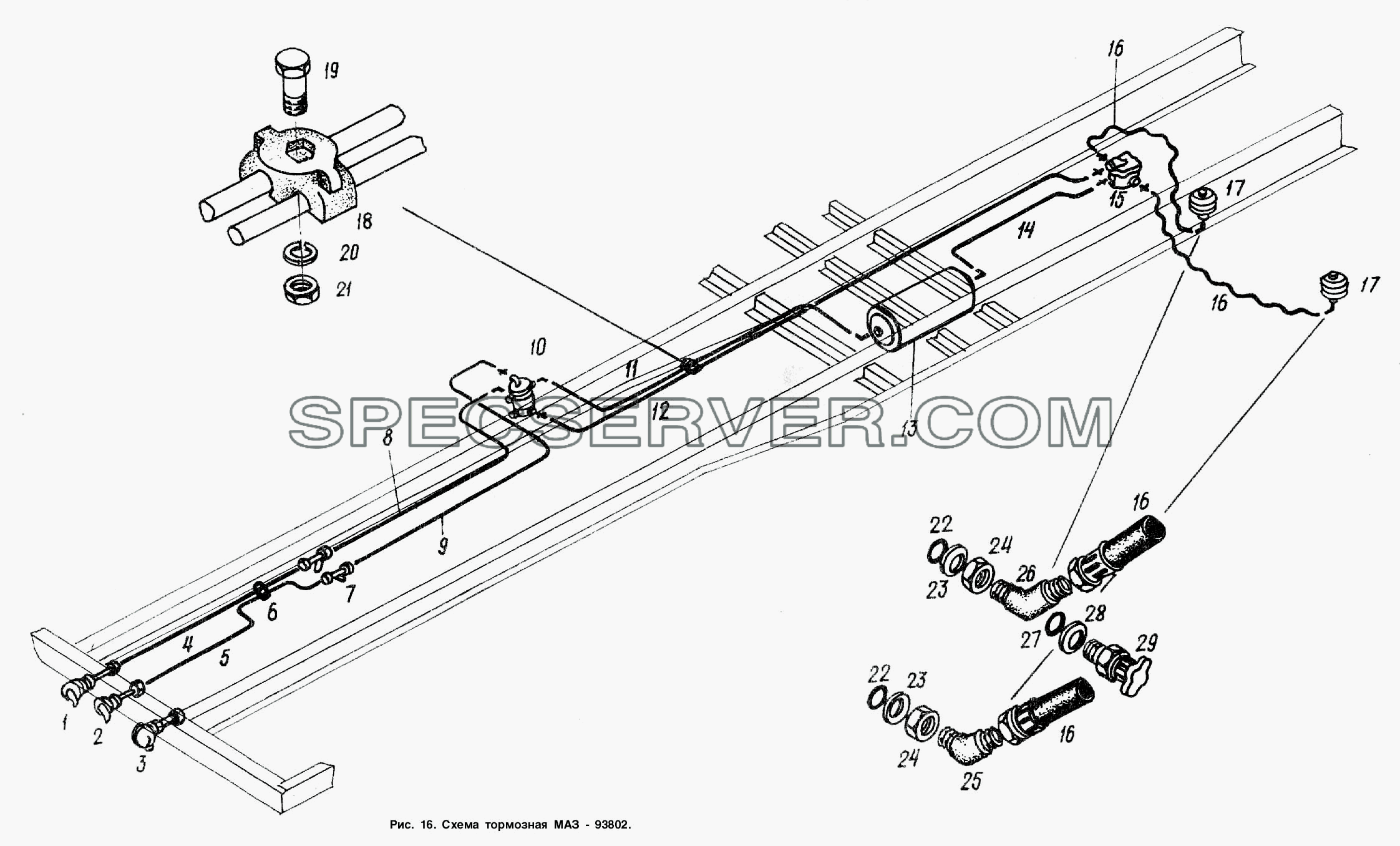

Схема тормозная МАЗ-93802 для МАЗ-938662 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3521110	Головка соединительная типа «ПАЛМ»
2		100-3521111	Головка соединительная типа «ПАЛМ»
3		11.3521110-02	Головка соединительная
4		93802-3506250	Трубка
5		93802-3506228	Трубка
6		500-1015079	Втулка
7		12-3511310	Фильтр магистральный
8		93802-3506276	Трубка
9		93866-3506277	Трубка
10		11-3531010-50	Воздухораспределитель
11		93802-3506278	Трубка
12		93802-3506325	Трубка
13		6303-3513015-10	Ресивер
14		93801-3506243	Трубка
15		11-3518010	Клапан ускорительный
16		9396-3012056	Шланг
17		19.3519310	Тормозная камера
18		8950-3506168	Хомут
19		201422	Болт М6-6gх25
20		252134	Шайба 6Т
21		250508	Гайка М6-6Н
22		25 3111 4062	Кольцо 014-018-25-2-3
23		375960	Шайба 16
24		250636	Гайка М16х1,5-6Н
25		402769	Угольник
26		403068	Тройник
27		25 3111 4101	Кольцо 020-025-30-2-3
28		376145	Шайба 22
29		13.3515310	Клапан контрольного вывода

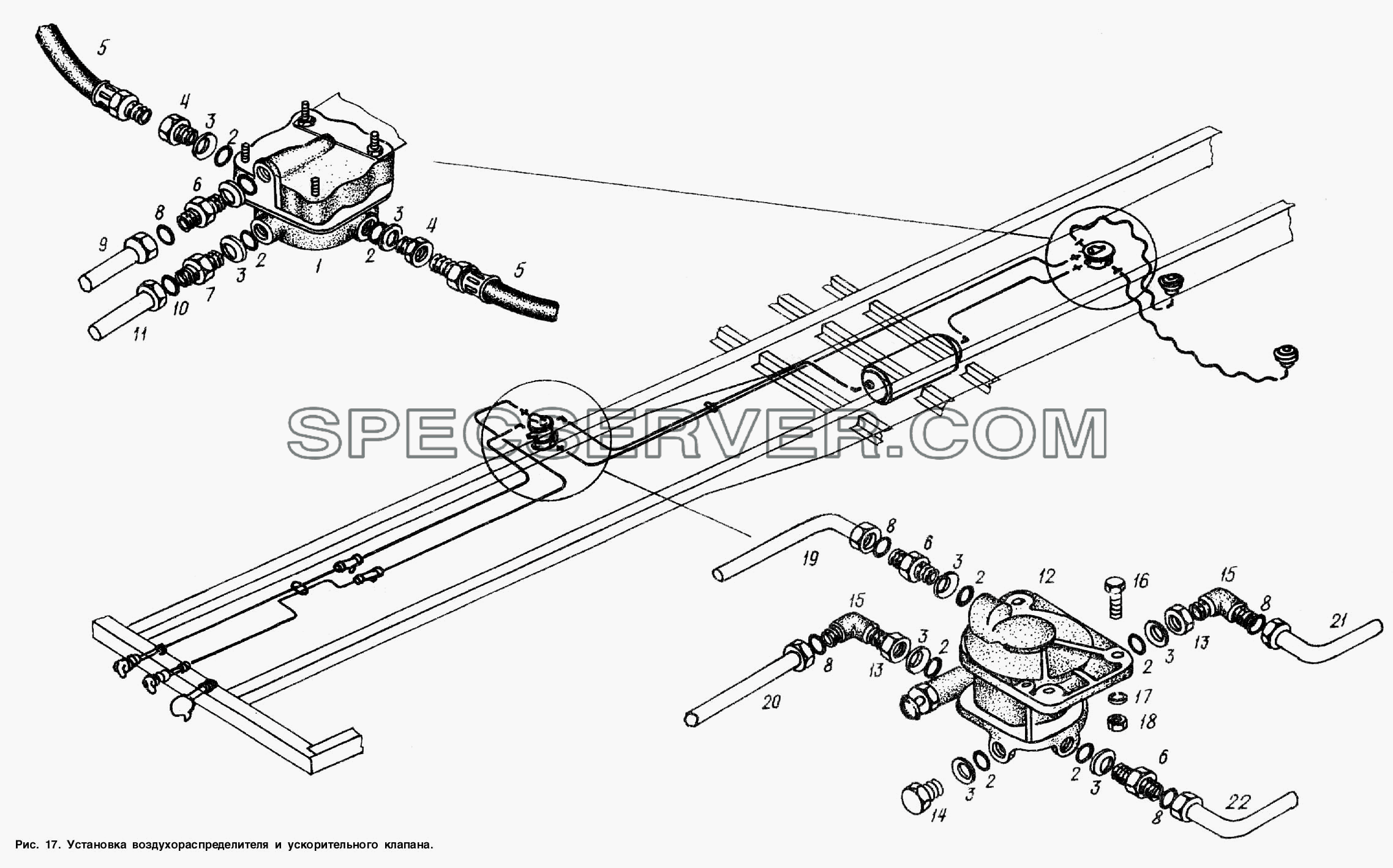

Установка воздухораспределителя и ускорительного клапана для МАЗ-938662 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		11-3518010	Клапан ускорительный
2		25 3111 4101	Кольцо 020-025-30-2-3
3		376145	Шайба 22
4		374935	Гайка переходная
5		9396-3012056	Шланг
6		404304	Штуцер
7		404314	Штуцер
8		25 3111 4016	Кольцо 008-011-19-2-3
9		93802-3506243	Трубка
10		25 3111 4062	Кольцо 014-018-25-2-3
11		93802-3506325	Трубка
12		11.3531010	Воздухораспределитель
13		376145	Шайба 22
14		378609	Пробка
15		402741	Угольник
16		201500	Болт М10-6gх32
17		252136	Шайба 10.ОТ
18		250512	Гайка М10-6Н
19		93802-3506277	Трубка
20		93802-3506276	Трубка
21		93802-3506278	Трубка

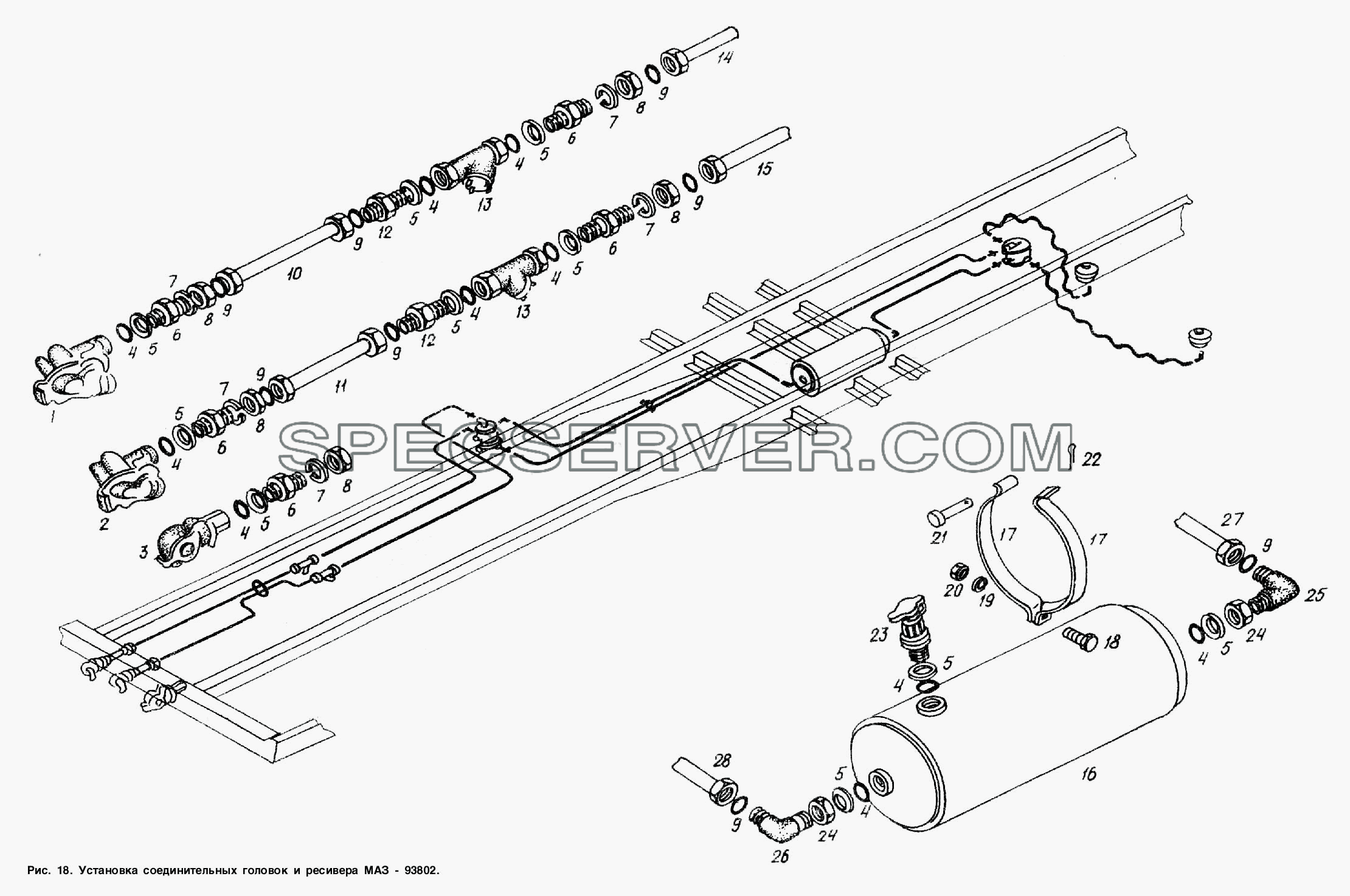

Установка соединительных головок и ресивера МАЗ-93802 для МАЗ-938662 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3521110	Головка соединительная типа «ПАЛМ»
2		100-3521111	Головка соединительная типа «ПАЛМ»
3		11.3521110-02	Головка соединительная
4		25 3111 4101	Кольцо 020-025-30-2-3
5		376145	Шайба 22
6		5232В-3520030-10	Держатель
7		252159	Шайба 16Л
8		250636	Гайка М16х1,5-6Н
9		25 3111 4016	Кольцо 008-011-19-2-3
10		93802-3506250	Трубка
11		93802-3506228	Трубка
12		404304	Штуцер
13		12-3511310	Фильтр магистральный
14		93802-3506276	Трубка
15		93802-3506277	Трубка
16		6303-3513015-10	Ресивер
17		514-3513039	Хомут
18		200315	Болт М10-6gх40
19		252136	Шайба 10.ОТ
20		250512	Гайка М10-6Н
21		260092	Палец 12х48
22		258053	Шплинт 4х25
23		13.3515310	Клапан контрольного вывода
24		374939	Гайка М22х1,5-6Н
25		402977	Угольник
26		402741	Угольник
27		93802-3506243	Трубка
28		93802-3506278	Трубка

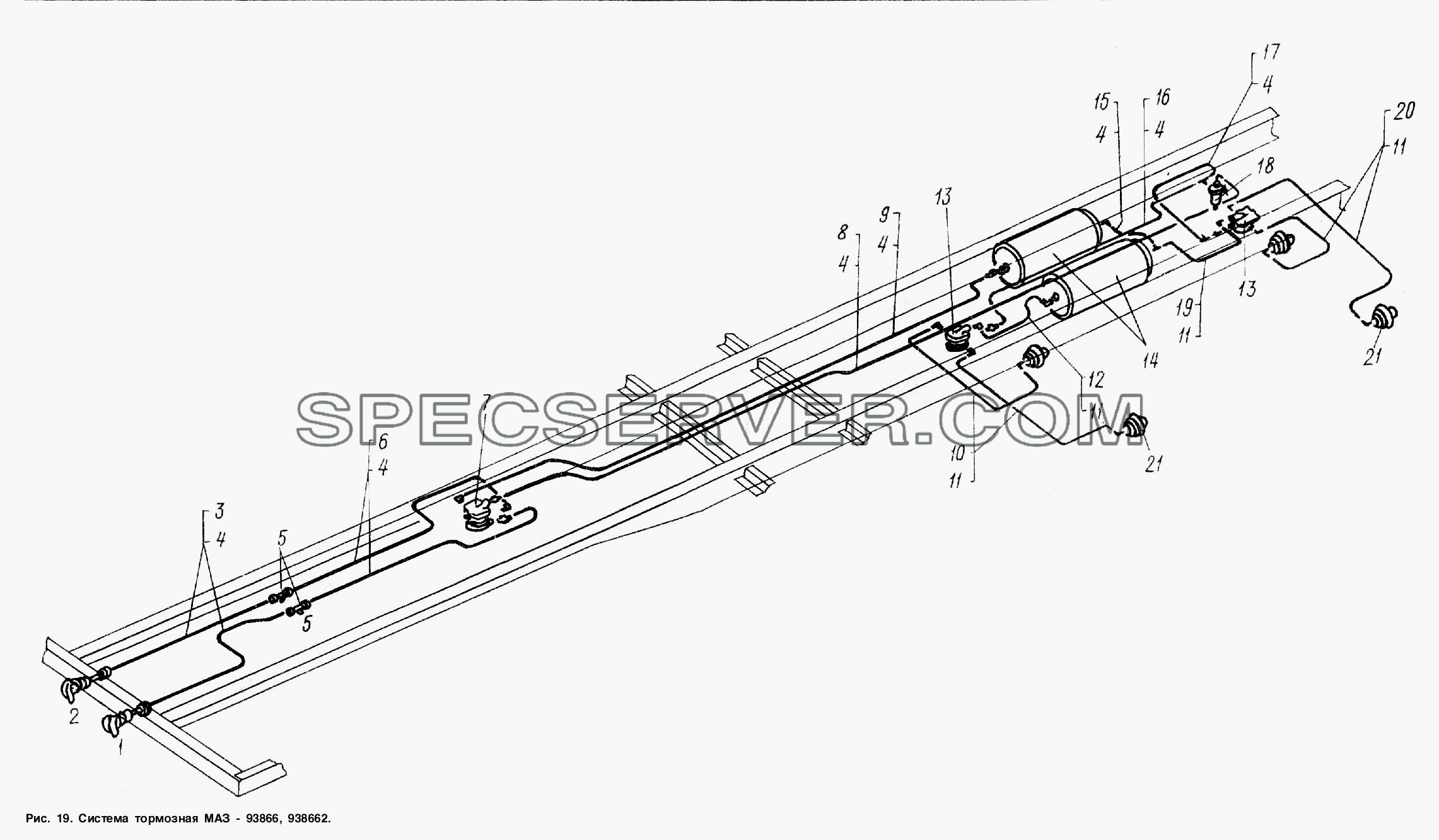

Система тормозная МАЗ-93866, 938662 для МАЗ-938662 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		11.3531010-70	Воздухораспределитель
-		64226-3521113	Головка соединительная
-		64226-3521114	Головка соединительная
1		100-3521110	Головка соединительная типа «ПАЛМ»
2		100-3521111	Головка соединительная типа «ПАЛМ»
3		93866-3506228-40	Трубка
4		008-011-19-2-3	Кольцо
5		12-3511310	Фильтр магистральный
6		93866-3506250-40	Трубка
7		11-3531010-50	Воздухораспределитель
8		93866-3506276-40	Трубка
9		93866-3506254-40	Трубка
10		93866-3506335-40	Трубка
11		012-016-25-2-3	Кольцо
12		93866-3506243-40	Трубка
13		11-3518010	Клапан ускорительный
14		6303-3513015-10	Ресивер
15		93866-3506325-40	Трубка
16		93866-3506277-40	Трубка
17		93866-3506278-40	Трубка
18		100-3533010	Регулятор тормозных сил
19		93866-3506246-40	Трубка
20		93866-3506345-40	Трубка
21		93865-3519110	Камера тормозная

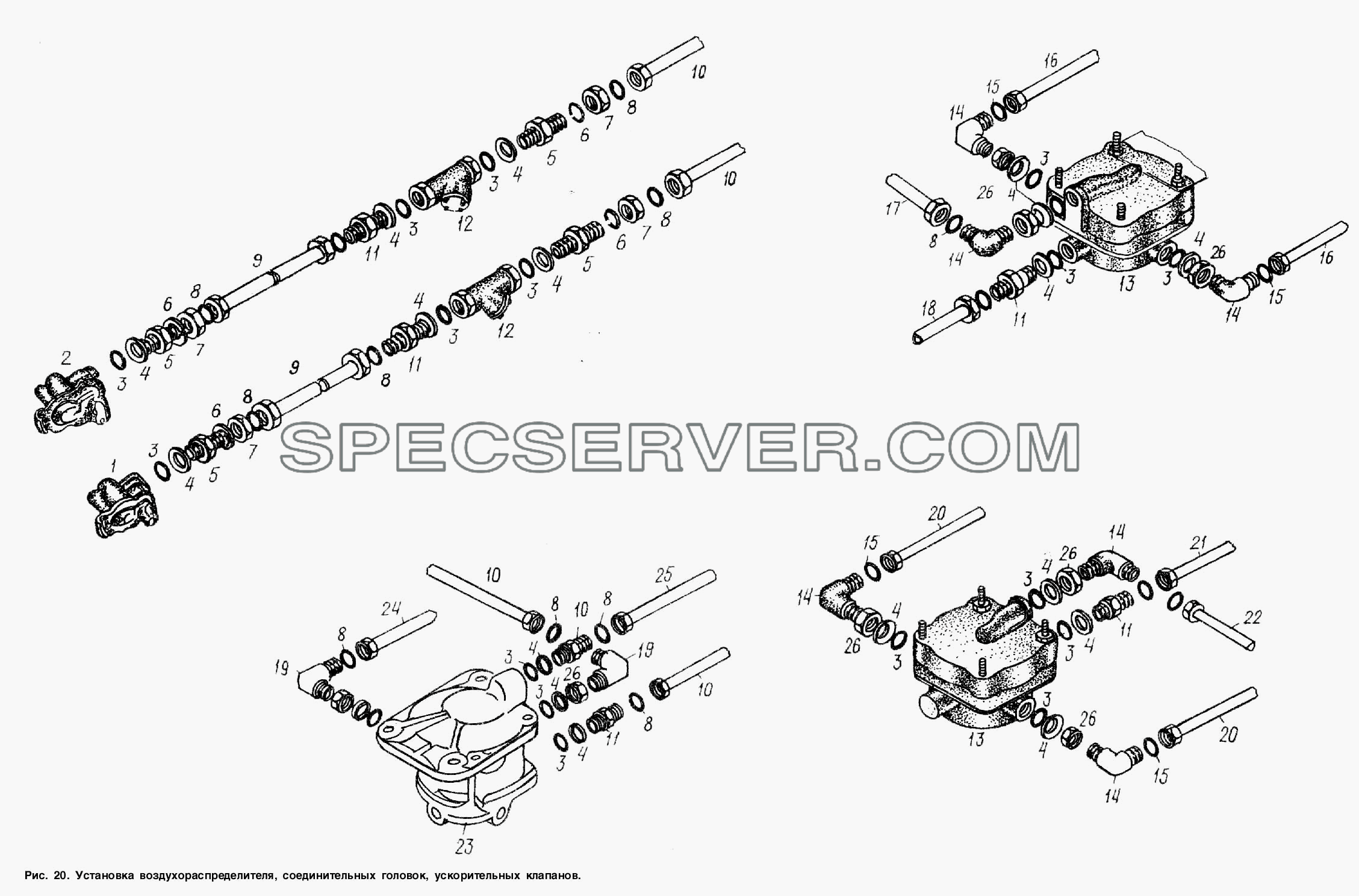

Установка воздухораспределителя, соединительных головок, ускорительных клапанов для МАЗ-938662 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		100-3521113	Головка соединительная
-		100-3521114	Головка соединительная
-		11.3531010-70	Воздухораспределитель
1		100-3521111	Головка соединительная типа «ПАЛМ»
2		100-3521110	Головка соединительная типа «ПАЛМ»
3		020-025-30-2-3	Кольцо
4		376145	Шайба 22
5		5232В-3520030-10	Держатель
6		252159	Шайба 16Л
7		250636	Гайка М16х1,5-6Н
8		008-011-19-2-3	Кольцо
9		93866-3506228-40	Трубка
10		93866-3506250-40	Трубка
11		404304	Штуцер
12		12-3511310	Фильтр магистральный
13		11-3518010	Клапан ускорительный
14		402977	Угольник
15		012-016-25-2-3	Кольцо
16		93866-3506345-40	Трубка
17		93866-3506246-40	Трубка
18		93866-3506278-40	Трубка
19		402741	Угольник
20		93866-3506335-40	Трубка
21		93866-3506277-40	Трубка
22		93866-3506243-40	Трубка
23		11-3531010-50	Воздухораспределитель
24		93866-3506254-40	Трубка
25		93866-3506276-40	Трубка
26		374939	Гайка М22х1,5-6Н
