Запчасти: Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422

Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422 (список запасных частей)

Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3513015 Ресивер
2 54326-3513076 Кронштейн
3 64221-3513037 Хомут
4 201497 Болт М10-6gх25
5 260092 Палец 12х48
6 258053 Шплинт 4х25
7 371690 Болт М10-6gх80
8 250512 Гайка М10-6Н
9 252006 Шайба 10
10 252136 Шайба 10.ОТ
11 020-025-30-2-3 Кольцо
12 376145 Шайба 22
13 105.069.05.000 Клапан контрольного вывода
13 13.3515310 Клапан контрольного вывода
13 5336-3515410 Клапан контрольного вывода
14 100-3513110 Клапан слива конденсата
14 5336-3513110 Клапан слива конденсата
15 5247Г-3921441 Кольцо
16 374939 Гайка М22х1,5-6Н
17 404304 Штуцер
18 008-011-19-2-3 Кольцо
19 54323-3506146-10 Трубка
20 378609 Пробка

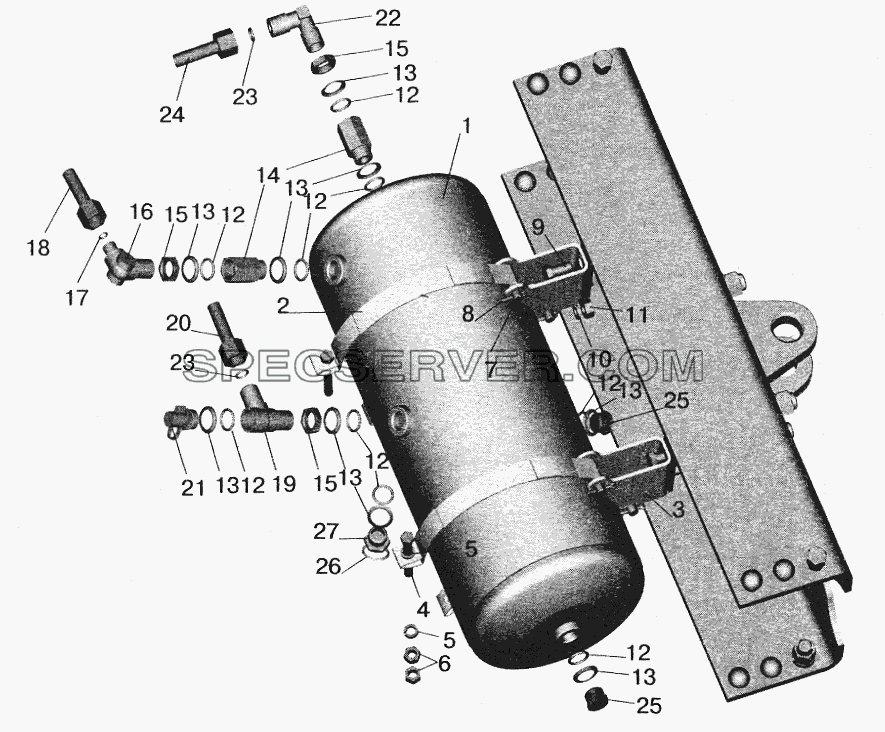

Запчасти: Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205 для МАЗ-6422

Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205 для МАЗ-6422 (список запасных частей)

Установка ресивера и присоединительной арматуры на МАЗ-543208, 543205 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3513015 Ресивер
2 64221-3513037 Хомут
3 509-3513081 Кронштейн
4 371690 Болт М10-6gх80
5 252006 Шайба 10
6 250512 Гайка М10-6Н
7 260092 Палец 12х48
8 258053 Шплинт 4х25
9 201538 Болт М12-6gх25
10 252137 Шайба 12.ОТ
11 250514 Гайка М12-6Н
12 020-025-30-2-3 Кольцо
13 376145 Шайба 22
14 5432-3515210 Клапан обратный
15 374939 Гайка М22х1,5-6Н
16 402741 Угольник
17 008-011-19-2-3 Кольцо
18 543208-3506358 Трубка к ресиверу
19 403063 Тройник
20 543208-3506240 Трубка к ресиверу
21 13.3515310 Клапан контрольного вывода
21 5336-3515410 Клапан контрольного вывода
22 402801 Угольник
23 012-016-25-2-3 Кольцо
24 54323-3506188 Трубка
25 378609 Пробка
26 5247Г-3921441 Кольцо
27 100-3513110 Клапан слива конденсата
27 5336-3513110 Клапан слива конденсата

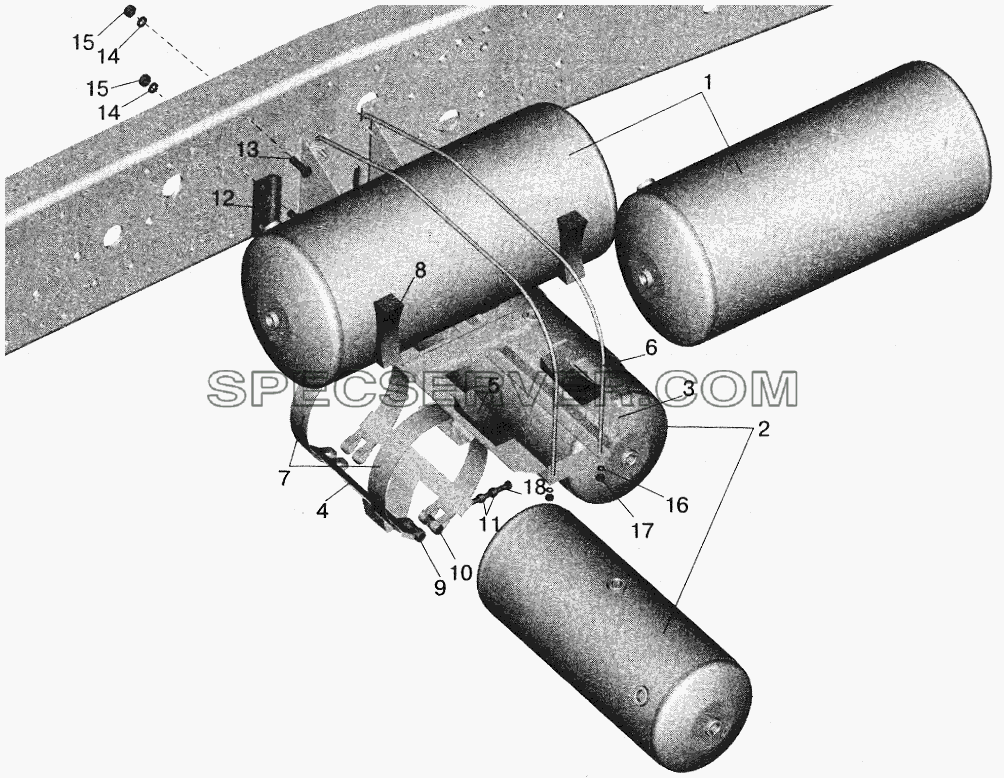

Запчасти: Установка ресиверов МАЗ-561605, 561603 для МАЗ-6422

Установка ресиверов МАЗ-561605, 561603 для МАЗ-6422 (список запасных частей)

Установка ресиверов МАЗ-561605, 561603 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6303-3513015-10 Ресивер
2 5336-3513015 Ресивер
3 54341-3513078 Кронштейн
4 5434-3513093 Коробка
5 5434-3513035 Прокладка
6 5434-3513038 Хомут
7 5434-3513039 Хомут
8 5434-3513041 Прокладка
9 5434-3513060 Ось
10 5434-3513062 Ось
11 500-5001083 Втулка распорная
12 5516-3513035 Прокладка
13 201544 Болт М12-6gх40
14 252137 Шайба 12.ОТ
15 250514 Гайка М12-6Н
16 252135 Шайба 8Т
17 250510 Гайка М8-6Н
18 371690 Болт М10-6gх80

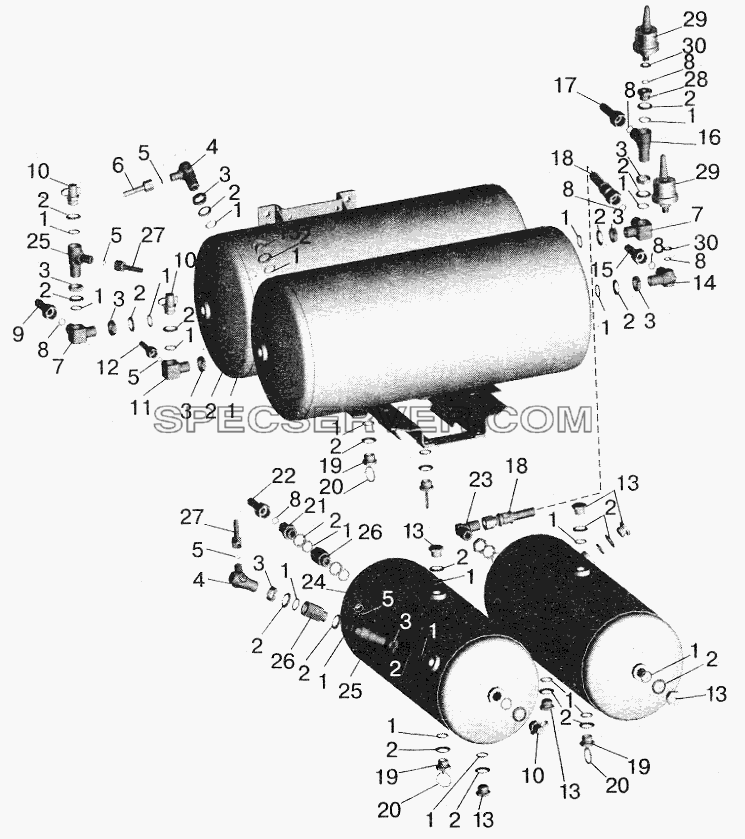

Запчасти: Установка присоединительной арматуры на ресиверах МАЗ-551605, 551603 для МАЗ-6422

Установка присоединительной арматуры на ресиверах МАЗ-551605, 551603 для МАЗ-6422 (список запасных частей)

Установка присоединительной арматуры на ресиверах МАЗ-551605, 551603 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 020-025-30-2-3 Кольцо
2 376145 Шайба 22
3 374939 Гайка М22х1,5-6Н
4 402741 Угольник
5 008-011-19-2-3 Кольцо
6 5516-3506194 Трубка к ресиверу заднего контура
7 403116 Тройник
8 012-016-25-2-3 Кольцо
9 5516-3506188 Трубка к ресиверу
10 13.3515310 Клапан контрольного вывода
10 5336-3515410 Клапан контрольного вывода
11 401439 Тройник
12 5516-3506183 Трубка к ресиверу переднего контура
13 378609 Пробка
14 403064 Угольник
15 551605-3506240 Трубка от ресивера переднего контура
16 403063 Тройник
17 551605-3506243 Трубка от ресивера заднего контура
18 5336-3506187-01 Шланг к клапану четырехконтурному
19 100-3513110 Клапан слива конденсата
19 5336-3513110 Клапан слива конденсата
20 5247Г-3921441 Кольцо
21 404314 Штуцер
22 5516-3506193 Трубка к ресиверу
23 402801 Угольник
24 5516-3506112 Трубка к ресиверу стояночной системы
25 403062 Тройник
26 5432-3515210 Клапан обратный
27 551605-3506358 Трубка
28 374618 Гайка переходная
29 ММ370 Датчик
30 375919 Шайба 14

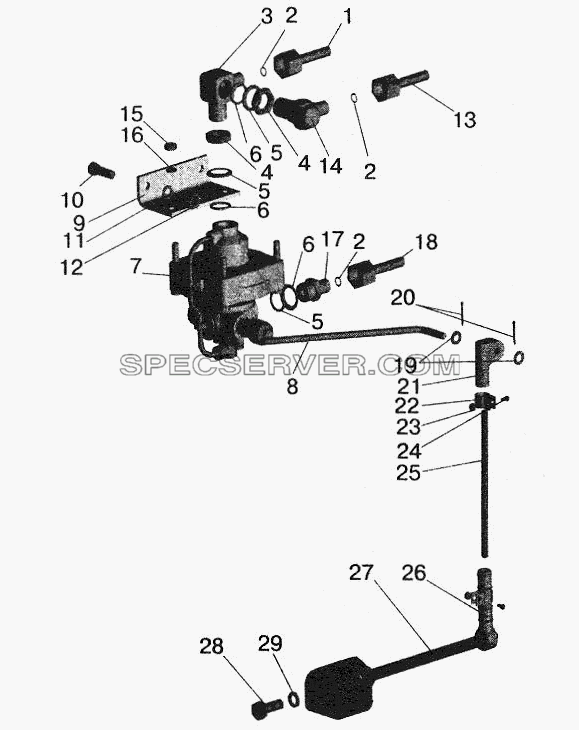

Регулятор тормозных сил с присоединительной арматурой МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422 (список запасных частей)

Регулятор тормозных сил с присоединительной арматурой МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422 (список запасных частей)

Регулятор тормозных сил с присоединительной арматурой МАЗ-543208, 543205, 543203, 543202 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 54323-3506112-30 Трубка к тормозному крану
2 008-011-19-2-3 Кольцо
3 401439 Тройник
4 374939 Гайка М22х1,5-6Н
5 376145 Шайба 22
6 020-025-30-2-3 Кольцо
7 100-3533010 Регулятор тормозных сил
7 61 20 014 0 Регулятор тормозных сил
8 100-3533062 Рычаг
8 64229-3533062 Рычаг
9 5336-3533016 Кронштейн
10 201499 Болт М10-6gх30
11 252136 Шайба 10.ОТ
12 250512 Гайка М10-6Н
13 543208-3506337 Трубка к пневмовыводам на полуприцеп
14 402741 Угольник
15 250510 Гайка М8-6Н
16 252135 Шайба 8Т
17 404304 Штуцер
18 64229-3506183-10 Трубка
19 252005 Шайба 8
20 258013 Шплинт 2х16
21 54321-3533065 Муфта
22 6422-3533070 Хомут
23 250462 Гайка М4-6Н
24 220053 Винт 4х14
25 5432-3533018-01 Тяга
26 6422-3533065 Муфта
27 64221-3533110 Упругий элемент
28 201538 Болт М12-6gх25
29 252137 Шайба 12.ОТ
Регулятор тормозных сил с присоединительной арматурой МАЗ-642206, 642205, 551605, 551603 для МАЗ-6422 (список запасных частей)

Регулятор тормозных сил с присоединительной арматурой МАЗ-642206, 642205, 551605, 551603 для МАЗ-6422 (список запасных частей)

Регулятор тормозных сил с присоединительной арматурой МАЗ-642206, 642205, 551605, 551603 для МАЗ-6422 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6303-3506280 Трубка к регулятору тормозных сил
2 008-011-19-2-3 Кольцо
3 401439 Тройник
4 374939 Гайка М22х1,5-6Н
5 376145 Шайба 22
6 020-025-30-2-3 Кольцо
7 100-3533010 Регулятор тормозных сил
7 61.20.014.0 Регулятор тормозных сил
8 64229-3533062 Рычаг
9 64221-3533016-10 Кронштейн
10 201542 Болт М12-6gх35
11 252007 Шайба 12
12 252137 Шайба 12.ОТ
13 250514 Гайка М12-6Н
14 13.3515310 Клапан контрольного вывода
14 5336-3515410 Клапан контрольного вывода
15 250510 Гайка М8-6Н
16 252135 Шайба 8Т
17 404304 Штуцер
18 63031-3506158 Трубка к ускорительному клапану заднего тормозного контура
19 6422-3533065 Муфта
20 250510 Гайка М8-6Н
21 252005 Шайба 8
22 6422-3533024 Ось
23 54321-3533065 Муфта
24 6422-3533070 Хомут
25 250462 Гайка М4-6Н
26 220053 Винт 4х14
27 64221-3533020 Штанга
28 258013 Шплинт 2х16
29 64221-3533018 Тяга
30 64221-3533110 Упругий элемент
31 6422-3533014-10 Кронштейн
32 201538 Болт М12-6gх25
33 201540 Болт М12-6gх30
